Катушка зажигания бензопилы Partner
В наличии 160 грн.
Катушка зажигания (модуль) для бензопилы Partner. Подходит для моделей 350, 351, 351 XT Chrome, 352, 370, 371, 371 XT CHrome, 382, 390, 400, 401. Бензопила Partner (Партнер) принадлежит к бытовому классу бензопил и пользуется большой популярностью среди частных пользователей по всему миру.
Несмотря на малую мощность, бензопилы Partner бытового класса хорошо сбалансированы, легкие и маневренные. Весь модельный ряд пил Partner имеет 2-тактный одноцилиндровый бензиновый двигатель с воздушным охлаждением. Этот вид двигателя очень экономичен и прост в обслуживании и ремонте. Чтобы выполнить незначительный ремонт бензопилы Partner, достаточно внимательно прочитать инструкцию по эксплуатации и схему по монтажу и демонтажу запасных частей.
Если Вы хотите купить запчасти для бензопилы Partner (Партнер) необходимо знать некоторые параметры. Самое главное — это модель бензопилы Partner (Партнер), так как разные модели отличаются между собой объемом двигателя и особенностями конструкции корпуса. Расходными материалами для бензопилы Partner являются цепь, шина и ведущая звездочка.
Они нуждаются в замене по мере износа. Воздушный фильтр и топливный фильтр в бензопилах Partner рекомендуется менять каждые 3 месяца, при умеренном использовании бензопилы. Наиболее популярными моделями бензопил Partner (Партнер) в Украине являются Partner 350, 351, 351 XT Chrome, 352, 370, 371, 371 XT CHrome, 382, 390, 400, 401. У нас есть в наличии оригинальные и неоригинальные запчасти для всего модельного ряда бензопилы Partner (Партнер).
Как выставить зажигание на бензопиле?
Достаточно нередко обладатели бензопил сталкиваются с неувязкой, при которой движок инструмента не запускается. Одной из главных обстоятельств этой поломки служит неисправность системы зажигания, а конкретно – сбой промышленных опций узла.
READ Настройка Карбюратора Бензопилы Урал
Сначала обладателю пилы будет нужно отвернуть защитный резиновый колпачок и проверить свечу под ним. Полностью может быть, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях неувязка кроется не в системе зажигания, а в топливной системе, а конкретно – в разгерметизации каналов.
Но, если свеча вполне сухая, означает, может потребоваться установка зажигания на бензопиле. Для этого необходимо открутить свечу и демонтировать защитную крышку. После чего нужно измерить зазор меж маховиком и катушкой зажигания. В аннотации к каждой из моделей бензопил указан лучший зазор меж этими элементами. Почти всегда он составляет от 0,2 до 0,4 мм. Потому что маховик инструмента имеет круглую форму, то применить авто щуп для регулировки зазора не получится. Идеальнее всего использовать для этой цели особый шаблон в виде прокладки. Но отыскать его не так просто. Потому многие спецы рекомендуют использовать в качестве шаблона вырезанную полоску от пластмассовой бутылки.
Регулировка зажигания бензопилы производится довольно легко;
- Для начала ослабьте болты, фиксирующие элементы системы зажигания;
- Установите пластинку от пластмассовой бутылки меж катушкой и маховиком;
- Затяните болты до конца.
Устройство и принцип работы системы зажигания бензопилы
Стандартная система зажигания карбюраторного мотора состоит из:
- магнето;
- свечи зажигания;
- электрокабеля, соединяющего их между собой;
- клавиши отключения двигателя.
Схема зажигания бензопилы «Урал»
Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.
У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.
Схема зажигания бензопилы с бесконтактным магнето основана на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электронный блок входят также диод, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор интенсивно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электрическая сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.
Регулировка карбюратора бензопилы Урал
Выполнение этой процедуры поможет в тех случаях, если бензопила Урал полностью перестала заводится, или заводиться, и произвольно глохнет спустя 2–3 секунды после запуска. Чтобы отрегулировать карбюратор на бензопиле Урал, оператору потребуется крестовая отвертка, гаечные ключи и инструкция по эксплуатации используемой модели.
Прежде, чем приступить к настройке, нужно внимательно изучить руководство используемой бензопилы. В нем указан правильный порядок действий и требуемой положение встроенных регулировочных винтов.
Сама настройка карбюратора бензопилы Урал выполняется непосредственно в таком порядке:
- Сначала нужно аккуратно установить регулировочные винты в то положение, при котором штатный мотор будет постоянно работать на средних оборотах;
- Если непосредственно во время настройки оператор заметил, что из глушителя идет дым, значит, регулировочный болт нужно вкрутить по ходу стрелки часов так, чтобы дым перестал выходить;
- Затем потребуется настроить работу мотора бензопилы в режиме допустимых низких оборотов. После этого оператор должен резко нажать на курок газа, опустив его до упора вниз. Если после этого ДВС заглох или начал произвольно набирать обороты, значит, винт нужно немного выкрутить по направлению против стрелки часов;
- После этого потребуется неподвижно зафиксировать регулировочный винт, используя для этого штатную контргайку.
В конце нужно внимательно проверить работу заводского двигателя бензопилы Урал. Для этого потребуется завести мотор инструмента и дать ему прогреться. Затем оператор должен несколько раз интенсивно нажать на курок газа. Если при этом ДВС быстро набирает требуемые обороты и так же быстро теряет их, значит, самостоятельная настройка топливного узла прошла успешно.
Алгоритм конфигурации
Калибровка карбюраторной пилы Ural 2 Electron заключается в изменении количества топливной смеси и ее качественных характеристик. Есть два типа настроек.
Настройка времени простоя
Прежде чем вносить какие-либо корректировки, убедитесь, что:
- Двигатель стабилен, цепь не двигается.
- Там нет сильного дыма.
READ Обзор Погружных Пил С Направляющей Шиной
Алгоритм настройки выглядит следующим образом:
- Урал двигатель запускается и немного прогревается. Винт №3 устанавливает минимальную скорость, чтобы цепь оставалась на месте. Если смесь слишком густая (из выхлопной трубы идет сильный дым), то винт №1 следует слегка затянуть. Это уменьшит дым и увеличит скорость.
- Затем вам нужно вернуть все настройки на уровень минимальной и стабильной скорости. Это делается путем частичного отвинчивания винта №3.
- Следующим шагом является проверка дросселей на двигателе. Если после сильного нажатия на рычаг дросселя скорость быстро возрастает, все сделано правильно, и винт №3 должен быть надежно закреплен в этом положении.
В случае, если двигатель останавливается или скорость увеличивается медленно, винт №1 следует слегка выкрутить. Для увеличения скорости винт №3 слегка затянут. После двигателя двигатель уральской пилы повторно проверяется на работу дросселя.
Установка максимальной мощности
Регулировка мощности на бензопиле Ural 2 Electron производится только после периода поломки (25 часов) и после установки скорости холостого хода.
Неполная затяжка винта означает больше воздуха и меньше топлива. При отвинчивании шнека происходит обратное, то есть обогащенная горючая смесь. Наиболее предпочтительное положение винтов может быть определено только экспериментально.
В процессе тюнинга карбюратора Урал, необходимо помнить следующие принципы правильной работы бензопилы:
- Двигатель всегда должен иметь хорошие режущие характеристики, а дым должен быть умеренным.
- Двигатель всегда должен иметь отличную реакцию дроссельной заслонки. При этом в процессе распиловки древесины цепь не должна останавливаться, пила перегревается, а двигатель самостоятельно тормозит.
Если карбюратор полностью выровнен и двигатель останавливается, рекомендуется выполнить следующие шаги:
- Винт №1 полностью закручен до упора, и после одного оборота не более.
- Винт № 2 завинчивается до предела, а затем затягивается на пол-оборота.
Это позволит вам вернуть регулировочные винты в исходное положение, а затем правильно отрегулировать карбюратор бензопилы Ural в соответствии со стандартами, описанными выше.
Как отрегулировать зажигание на Дружбе
Искра на свече должна вспыхивать строго в определенный момент. На Дружбе — когда поршень с порцией топливно-воздушной смеси приближается к свече, не доходя 4 мм до ВМТ. Только при точно отрегулированном моменте искрообразования двигатель будет работать нормально. Отклонения называют ранним или поздним зажиганием.
При небольших отклонениях в ту или другую сторону двигатель будет работать хуже (недобор мощности, перегрев, перерасход топлива, плохой запуск). При более значительных не будет работать совсем. Может стрелять в выхлопную систему или в карбюратор.
Механический прерыватель бензопилы Дружба регулируется просто.
Перед регулировкой нужно проверить — возможно, крепление всей платформы системы ослабло и оно провернулось. Проверяется по совпадению заводских меток (рисок) на металлической основе зажигания и картере двигателя. Как правило, они выбиты в виде полосок в правой верхней части зажигания и должны совпадать. Если есть смещение, его корректируют.
Максимальный зазор (на пике расхождения) между кулачками (контактами) должен быть от 0,2 до 0,4 мм. В идеале 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может увеличиться выше допустимого из-за уменьшения толщины контактов (выгорание, стачивание при чистках). Его поправляют до 0,2-0,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.
Но искра возникает в момент начала разъёма контактов, потому его регулировка более важна, чем максимальный зазор в НМТ. Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. Чаще всего этот момент проверяется визуально.
Минус аккумулятора подключают к массе двигателя. Один провод индикатора-лампочки подключают к плюсу аккумулятора. Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.
От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет. Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.
Чем хороша «Дружба-4» и ее главные недостатки
Разработанный для этой бензопилы в 1953 году на запорожском «Прогрессе» двухтактный двигатель МП-1, мощностью 4 л.с., что и дало ей цифру 4 в названии, был, и остается, настолько простым в ремонте и обслуживании, что обеспечил ей успех на долгие десятилетия.
Но не единым двигателем «Дружба-4» заслужила свою популярность. Удобная для длительной работы компоновка, позволяющая вальщику работать стоя, в удобной позе, срезая деревья практически у самой земли, не повторяется ни в одной другой пиле, кроме тех, что являются лишь ее модификациями. А сколько их было? Существенная – реально одна, когда пила обрела новый, более мощный (5 л.с.) двигатель, редуктор с системой смазки пильной цепи и название «Урал». О мелочах, типа формы бака, говорить не стоит. Да и снижение веса, являющегося и на сегодня едва ли самым большим недостатком этой конструкции, с 12,5 до 11 кг, существенным достижением не назовешь.
Пила, получившая золотую медаль на брюссельской выставке 1958 года, выпускалась серийно до конца 90-х годов с небольшими изменениями:
- в 60-х годах было осуществлено изменения крепления ручки;
- в 80-х был заменен карбюратор («Дружба-4А») и установлено электронное зажигание («Дружба-4А-Электрон»);
- в 90-х установлен очередной новый карбюратор («Дружба-4М»).
Следующим этапом собственно и стало создание «Урала», но он – лишь развитие «Дружбы».
Упоминаемые в некоторых источниках иные модификации данной пилы – плод фантазии авторов. Недавно выпущенная пила «Дружба-2» имеет уже традиционную для данного инструмента компоновку, похожую на модели лидеров рынка Штиль и Хускварну, и кроме названия ничем не напоминает легендарную предшественницу.
Достоинства «Дружбы-4»:
- Удобство работы при валке леса.
- Высокая ремонтопригодность.
- Простота конструкции.
- Невысокая стоимость.
Также среди удачных конструктивных особенностей стоит назвать крепление редуктора при помощи хомута, позволяющее развернуть его под любым углом, что дает возможность располагать пильную шину в горизонтальной плоскости. Простая центробежная муфта сцепления, в которой наружный Г-образный профиль ведущего барабана при увеличении оборотов прижимается к стенкам выступа ведомого, закрепленного на редукторе, обеспечивая передачу крутящего момента.
Недостатки бензопилы:
- Плохая система обеспечения безопасности (отсутствие автоматического тормоза, кнопки «стоп», защиты от вибрации т.п.).
- Съемный стартер, который часто теряется.
- Большой вес.
- Низкое качество запасных частей.
Близкое родство «Урала» и «Дружбы» позволяет активно использовать запчасти от первого на второй. Так пилы производства 60-х годов обретают вторую молодость после установки на них смазываемых редукторов с современными пильными шинами и цепями.
А запчасти к «Дружбе» по-прежнему выпускаются многими производителями и не являются дефицитом.
Тем более что на базе ее двигателя выпускались не только пилы, но и мотопомпы, лебедки, автономные электрические станции и многое другое.
сделать тише бензопилу
Тоже хотел 10 копеек бросить, т.к. работал в автосервисе раньше, делали прямоточные глушители с бас-насадками для стритрейсеров. Для интересующихся:
Вставка типа как у бура для зимней рыбалки. Сделали шнек на 20 оборотов и засунули его в трубу глушителя. Звук тише не стал, а только изменился. Ревел на одной ноте, на букве: Щ-Щ-Щ-Щ-Щ-Щ-Щ!!!!!! Как шланг воздушного компрессора с пескоструйной установкой. Дико и неприятно.
Я бы выбрал электропилы, чтобы ими орудовать где только можно, а бензо запускать когда невозможно работать электро… Электропилы наверно не катят, т.к. уже кучу бензопил купили, накладно ещё и электро покупать… Самый тихий но немобильный вариант уже упоминался — шланг в ведро с водой. Так химичат лесорубы-браконьеры. Если глушитель в виде кубика-бочонка, то откручиваем 3 болта (гайки) что торчат из него, вынимаем заглушку (или что там внутри? конус?) и на 3 отверстия сажаем самодельный фланец какой-нить, к которому подсоединяется шланг в ведро с водой. Тут главное посчитать: 10-12 таких фланцев вырезать из кровельного железа ножницами по металлу или 10-12 противошумовых заборчиков наделать Кстати, шлангами запаситесь — резиновые быстро прогорают, надо что-то с метал. оболочкой. А насчёт «не будет мотор нормально работать», — посмотрите как у американцев на авиамоделях конвертированые бензопилы работают 2-тактные: просто выхлопной патрубок и всё!
Процесс сборки
Существует несколько направлений модернизации бензопилы своими руками. При правильном подходе самодельная выхлопная система будет действовать эффективно, не снижая мощность агрегата.
Самым простым способом избавиться от грохота является использование гибкого пластикового воздуховода и емкости с водой. Шланг через теплоизоляционные прокладки прикручивается к выхлопной трубе, другой его конец опускается в воду и жестко фиксируется на резервуаре.
Постепенно остывая и теряя скорость, выхлоп свободно выходит из двигателя. Контакт с воздухом нейтрализуется за счет воды. Чтобы сделать подобный глушитель на бензопилу, потребуется не менее 3 м гибких труб и ведро емкостью 10-12 л. Такая конструкция подходит для работы на ровном открытом месте без передвижений по участку. Используется для распила дров или бруса во дворе дома.
Падение мощности прибора и громкие звуки на низких оборотах могут быть вызваны засорением глушителя. Проходя через сузившееся отверстие, выхлопные газы издают сильный грохот. В некоторых случаях инструмент издает громкие звуки, напоминающие выстрелы.
Решить данную проблему можно такими способами:
- Разобрать агрегат в соответствии с прилагаемой инструкцией. Извлечь выхлопную систему, удалить из нее нагар, твердые отложения смыть растворителем или бензином. Детали обезжирить и поставить на место. В смазке элементы не нуждаются, т. к. она сгорает при соприкосновении с выхлопными газами.
- Прочистить выхлопную систему механическим способом. Предварительно ее следует просушить строительным феном, т. к. липкая субстанция плохо счищается. Удаление нагара проводится ершом с жестким пластиковым ворсом. Использовать стальные приспособления не рекомендуется, т. к. они царапают металл, что приводит к ускоренному износу изделия.
Предотвратить быстрое засорение глушителя можно путем приготовления топливной смеси из качественного бензина и масла, которые нужно смешивать в указанной изготовителем пропорции.
Работа проводится в следующей последовательности:
- Изготавливается лекало для гибки труб из жести. Необходимо сделать две заготовки. Одна должна быть равной выхлопному отверстию. Вторая вытачивается с сечением на 2-2,5 см больше. Для такой цели лучше использовать мелковолокнистую древесину твердых пород.
- Лист нержавеющей стали нарезается на заготовки нужной длины и ширины. Проводится их оборачивание вокруг вальцов. Делается это с помощью мускульной силы и молота. Чтобы упростить процесс, один край заготовки жестко крепится на вальцах гвоздями или шурупами.
- Края согнутых труб выравниваются и свариваются между собой. На широкой заготовке шов выравнивается и полируется. Это необходимо для безопасности мастера и придания изделию презентабельного вида. Без этого тюнинг бензопилы будет неполным.
- В тонкой трубе высверливается множество отверстий диаметром 3 мм. Делать их можно в любом порядке с интервалом не менее 5 мм.
- Поверх просверленной заготовки наматывается металлическая шерсть, базальтовый шнур и алюминиевая проволока. Фиксация должна быть плотной, чтобы наполнитель не выдувало газами под давлением.
- Сверху полученного изделия натягивается внешняя труба. Выполняется их скрепление с помощью болтов или шурупов. Передний фасад заваривается стальной шайбой.
- Готовый глушитель присоединяется к выхлопной трубе бензопилы. Фиксацию лучше выполнить заклепками.
Для изготовления такого приспособления не требуется много времени, обойдется оно недорого. Но прослужить изделие может несколько лет, его необходимо только периодически чистить от скопившегося нагара.
Доброго времени суток, дорогие читатели подписчики Блога Андрея Ноака. Тут недавно мой сосед по даче спиливал деревья на своем участке и заготавливал дрова. Естественно использовал бензопилу. Хотя он приобрел не профессиональную пилу, а бытовую, но шумела она очень сильно. Пока он работал все соседи, в том числе и я, устали от этого шума. Вот тут мне и пришла в голову мысль, рассказать ему, как сделать глушитель для бензопилы своими руками.
Как отрегулировать зажигание на Дружбе
Искра на свече должна вспыхивать строго в определенный момент. На Дружбе — когда поршень с порцией топливно-воздушной консистенции приближается к свече, не доходя четыре мм до ВМТ. Только при точно отрегулированном моменте искрообразования движок будет работать нормально. Отличия именуют ранешным либо поздним зажиганием.
При маленьких отклонениях в ту либо другую сторону движок будет работать ужаснее (недобор мощности, перегрев, перерасход горючего, нехороший пуск). При более значимых не будет работать совершенно. Может стрелять в систему выхлопа либо в карбюратор.
Механический прерыватель бензопилы Дружба регулируется просто.
Перед регулировкой необходимо проверить — может быть, крепление всей платформы системы ослабело и оно провернулось. Проверяется по совпадению промышленных меток (рисок) на железной базе зажигания и картере мотора. Обычно, они выбиты в виде полосок в правой высшей части зажигания и должны совпадать. Если есть смещение, его корректируют.
Наибольший зазор (на пике расхождения) меж кулачками (контактами) должен быть от 0,2 до 0,4 мм. В эталоне 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может возрости выше допустимого из-за уменьшения толщины контактов (выгорание, стачивание при очистках). Его поправляют до 0,2-0,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.
Но искра появляется в момент начала разъёма контактов, поэтому его регулировка более принципиальна, чем наибольший зазор в НМТ. Когда поршень не доходит до ВМТ четыре мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. В большинстве случаев этот момент проверяется зрительно.
Минус аккума подключают к массе мотора. Один провод индикатора-лампочки подключают к плюсу аккума. 2-ой провод лампочки-индикатора придавливают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.
От руки немного проворачивают маховик. Как контакты размыкаются, лампочка тухнет. Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ четыре мм.

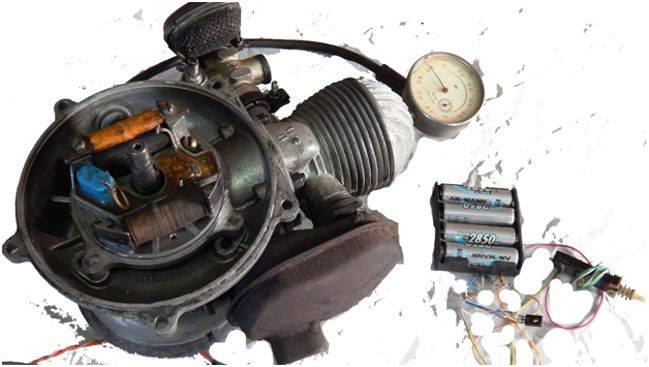

Устройство и принцип работы системы зажигания на бензопиле Дружба
Более 30 лет, до конца 1980-ых годов бензопилы Дружба выпускались с контактным зажиганием (механический прерыватель). Принцип выработки электричества у него такой же, как у более современных электронных систем. Магнитный ротор, насаженный на коленвал, вращается внутри катушек. Первичная обмотка катушки состоит из нескольких витков толстого медного провода и вырабатывает ток слабого напряжения (В, Вольт), но достаточно большой силы (А, Ампер).
Вторичная обмотка состоит из множества витков тонкого провода. В некотором роде это повышающий трансформатор. Проходя по нему, электрический заряд меняет свои характеристики. И на выходе напряжение составляет 15-30 000 В при мизерной силе тока (миллиампер). Такой ток способен дать высокотемпературную искру (дугу) между электродами через зазор, что можно наблюдать на каждой свече зажигания.
Неисправности и ремонт бензопил Урал
В большинстве случае модели марки Урал ломаются из-за использования некачественного топлива или неправильной эксплуатации инструментов. Устранить поломки своими руками поможет тщательное изучение их причин и своевременная замена неисправных деталей
Бензопила Урал – нет искры
С этой проблемой чаще всего сталкиваются садоводы, использующие для заправки топливную смесь, приготовленную в неправильной пропорции. В результате избытки масла заливают свечу и она не может образовать искру, необходимую для воспламенения топливной смеси.
Решить проблему поможет очистка свечи. Для этого оператор должен выкрутить деталь специальным съемным ключом и промыть ее чистым бензином. Чтобы соскрести высохший нагар с наконечника свечи, его можно обработать при помощи предварительно разогретого ножа. После полного высыхания деталь нужно установить на место и попытаться снова завести бензопилу Урал. Если она по-прежнему не заводиться, значит, деталь потребуется заменить.
Что делать, если бензопила Урал не заводится?
В этом случае нужно промыть воздушный и топливный фильтр, а также просушить штатный цилиндр инструмента. Для очистки фильтров используется емкость с чистым бензином, в которую нужно положить элементы и оставить на сутки. Вентиляция цилиндра осуществляется при снятой свече путем вытягивания троса стартера.
Как только фильтра высохнут, их нужно установить обратно и завести двигатель пилы. Если он не запускается, то нужно осмотреть систему зажигания и, при необходимости, отрегулировать зазор между катушкой и маховиком.
Регулировка карбюратора бензопил «Урал»
Перед отправкой с завода все бензопилы получают заводские настройки, которые сохраняются определенное время. После покупки новой техники вопрос о том, как отрегулировать карбюратор на бензопиле «Урал», становится центральным. Не спешите перенастраивать карбюратор после покупки: позвольте пиле выработаться несколько часов на низких оборотах. Постепенно регулируя жиклер по часовой стрелке, переходят на высокие обороты, во время которых пила не должна сильно гудеть и дымить. Если это происходит, винт прикручивают: топливная смесь станет беднее. Следуя этому принципу регулировки пилу всегда можно приспособить к любой нагрузке.
А вот про электронику.
Обороты меряются на валу, если 4 цилиндра, то за один проход 4 искры. На жигулях одна катушка, один трамблер, один датчик Холла. (На старушках один прерыватель ) Так вот эта система позволяет раскочегарить волжский мотор до 6000 тысяч без видимых проблем. Делаем расчет 6000*4=24000 это частота с которой блок электронного зажигания будет коммутировать катушку, а трамблер распределять по котлам. По такому же принципу работаю остальные установки с трамблером и без, где для замены трамблера ставят индивидуальные катушки на свечки либо группируют свечки по-парно.
Вывод 24000 об/мин эквивалентно 400 циклов в секунду, что иквилз 400Гц, даже с допотопным КТ848 в ключе не проблема совсема Далее сегодня контроллеры многие выполнены на полевиках и т.д. для них это смешные циферки и многие производят многоискровой режим.
Ограничители оборотов стоят только (других пока не встречал, могу ошибаться) на системах с микропроцессорным зажиганием в блоке с впрыском, где обороты ограничивают для вписывания мотора в нормативы по токсичности и другому барахлу. При выходе на за предельные по за-программированным кривым впрыска и опережения и т.д. влечет за собой разрушение мотора и ухудшение экономичности и увеличение токсичности.
Думаю, что по-блуждая по инету и друзьям найдете ещё больше советов и ответов
А построить простую систему зажигания нет проблем, есть варианты на 2-3-х резисторах/кондерах с одним ключевым транзистором Помнится в своё время была насадка на катушку с четырьмя контактами и потенциометром для регулировки опережения. Проста и надежна была до обалдения, вешалась в параллель прерывателя и все дела. Собрана была вокруг одного транзистора и при выгорании его продолжала работать от прерывателя, если конечно он не коротил, что при 400В очень было маловероятно. Системка позволила использовать прерыватель в течение 200000 км и поднять обороты с 5500 до 6500 крут был на двойке с такой турбиной
А остальное дело техники и имеющихся навыков. Причем в вашем случае явно желательно малых размеров.
