Bosch classixx 5 замена подшипников

Разбор стиральной машины Bosch

Для замены подшипников и сальников машину Bosch потребуется разобрать полностью. Этот процесс очень похож на разных сериях (Bosch Classixx5, Bosh Avantixx или иная) и выглядит так:

Выкрутить саморезы с тыльной стороны стиральной машины, немного сдвинуть вперед и снять верхнюю крышку.
Вытащить кювету для моющего средства.
Выкрутить три винта за кюветой и один изнутри, удерживающие панель управления.
Сфотографировать подключение проводки, отсоединить провода, снять панель.
Убрать цокольную панель, расположенную снизу на лицевой части машины.
Выкрутить винты, расположенные за нею.
Открыть люк.
Разжать и отсоединить хомут, удерживающий манжету.
Заправить манжету внутрь.
Открутить винты, удерживающие УБЛ, просунуть руку внутрь, вытащить устройство блокировки, отключить проводку и убрать деталь.
Приподнять, снять и убрать в сторону переднюю панель.
Отсоединить отсек, в который вставляется кювета для моющего средства, разжать хомут, фиксирующий шланг для подачи моющего средства в бак и снять патрубок.
Выкрутить крепеж, снять противовесы, установленные сверху и снизу.
Сфотографировать проводку ТЭНа и отсоединить ее.
Выкрутить удерживающую нагревательный элемент гайку до края болта и продавить ее внутрь, после чего вытащить ТЭН.

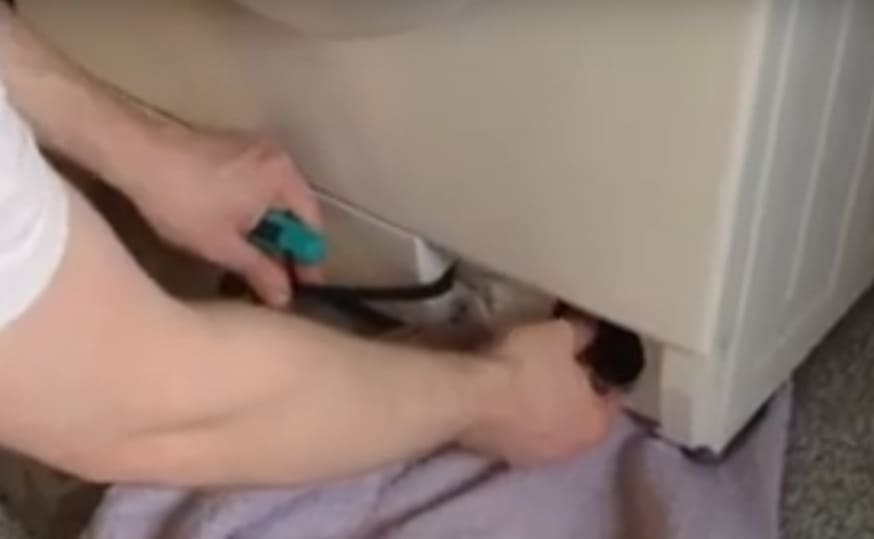

Подставив емкость, чтобы остатки воды не полились на пол, снять патрубок, идущий от бака к помпе.
Отсоединить проводку, выкрутить крепеж, убрать прессостат.
Убрать крепления проводки, сдвинуть провода в сторону, чтобы не мешать выемке бака.
Выкрутить крепеж, снять заднюю крышку машины Bosch.
Оттянуть ремень в сторону и, проворачивая барабан, снять его.
Разжать хомуты, удерживающие провода двигателя, отключить проводку, выкрутить крепеж и снять мотор.
Отсоединить камеру отбора давления.
Открутить нижнее крепление амортизатора, отсоединить и убрать деталь.
Взявшись за пружины, осторожно снять бак вместе с барабаном и вытащить из корпуса.

Подготовка к ремонтным работам

Первое, что нужно сделать перед проведением работ по устранению неисправности – подготовить необходимый инструмент. Для замены подшипников на машине Bosch Maxx 5, Bosch Maxx 4 или другой серии потребуются:

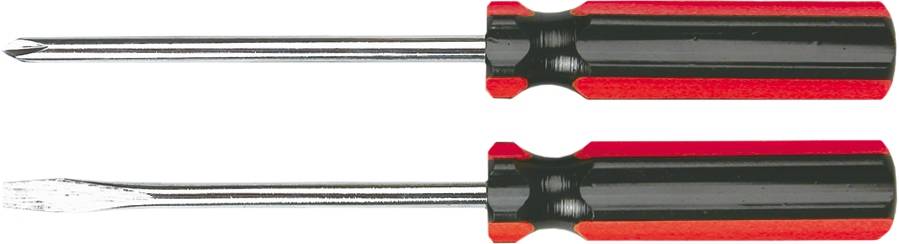

набор крестовых и шлицевых отверток;

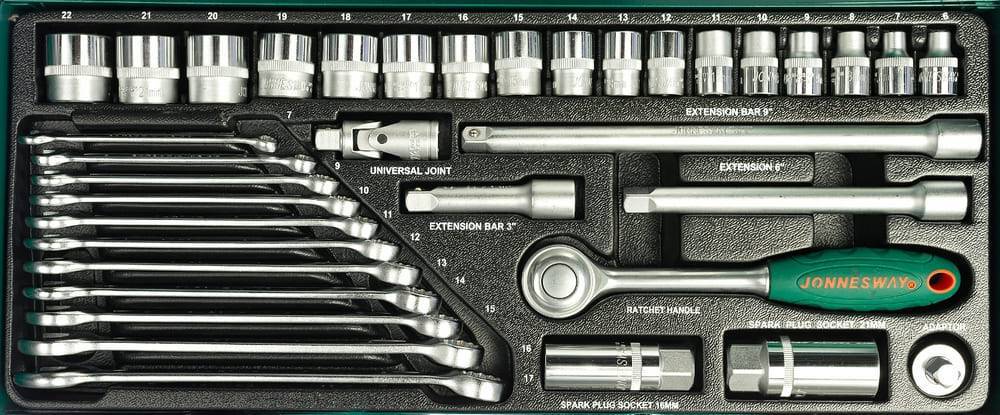

комплект торцевых головок;

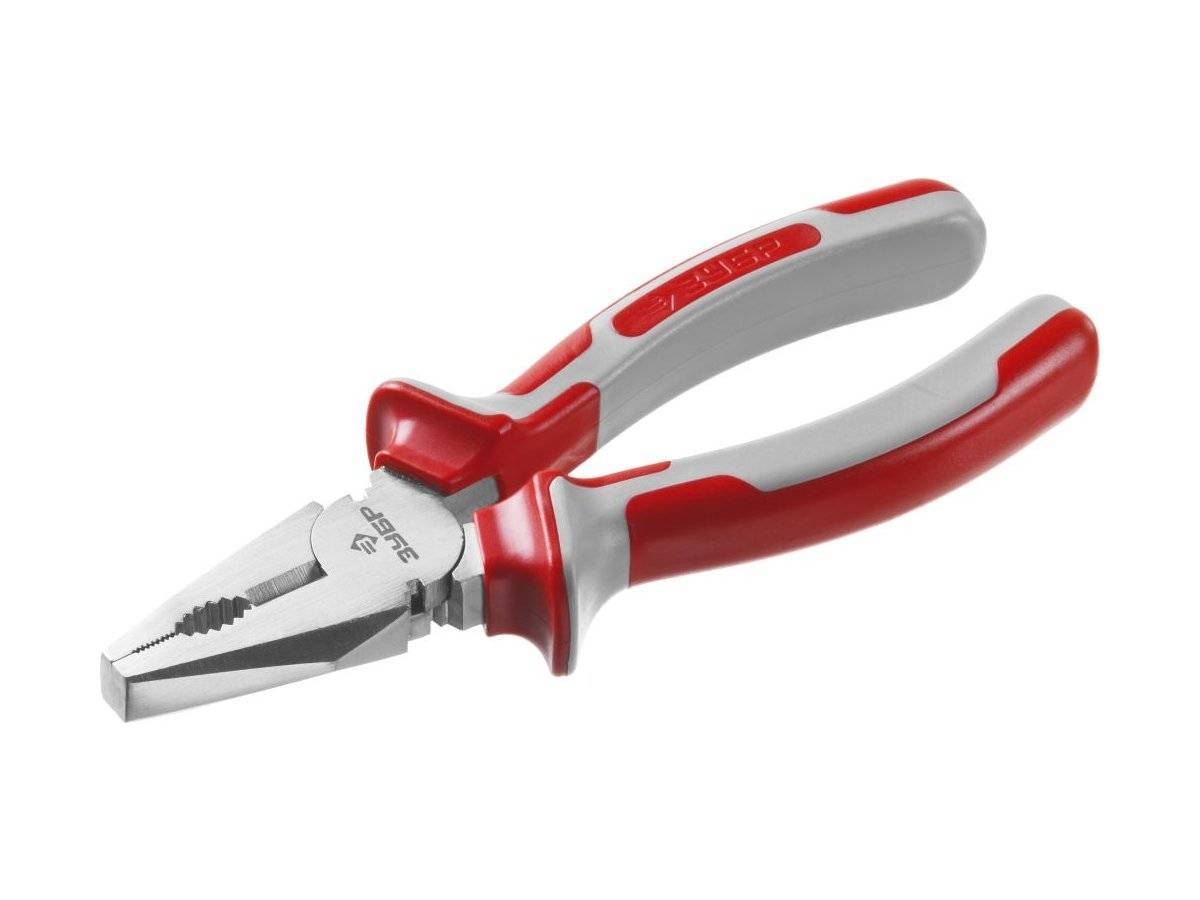

плоскогубцы;

• острогубцы;

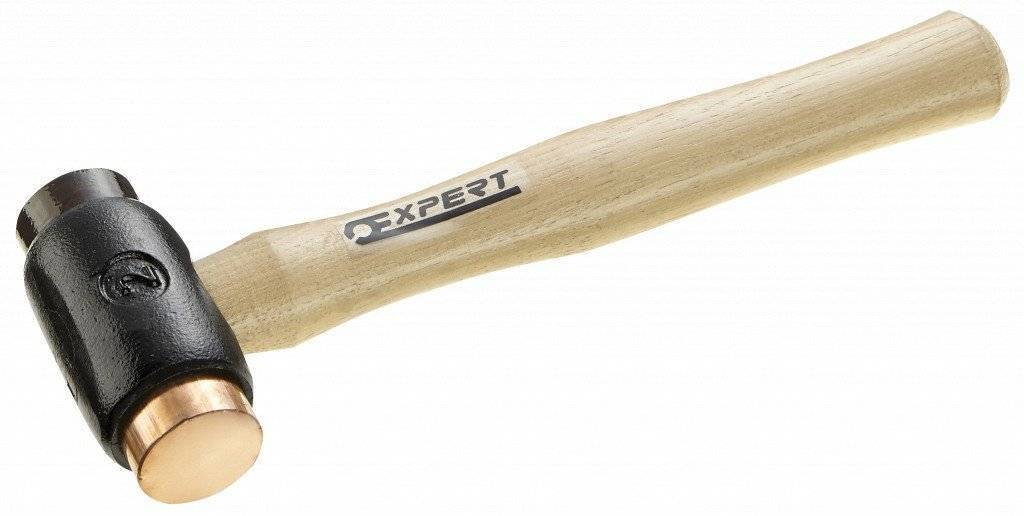

• молоток;

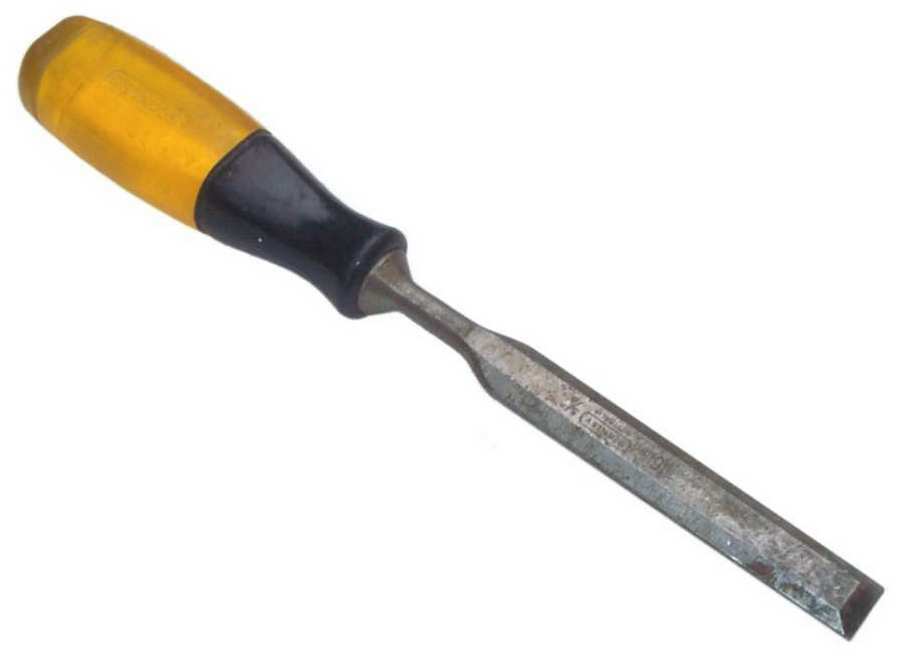

долото;

• резиновая киянка;

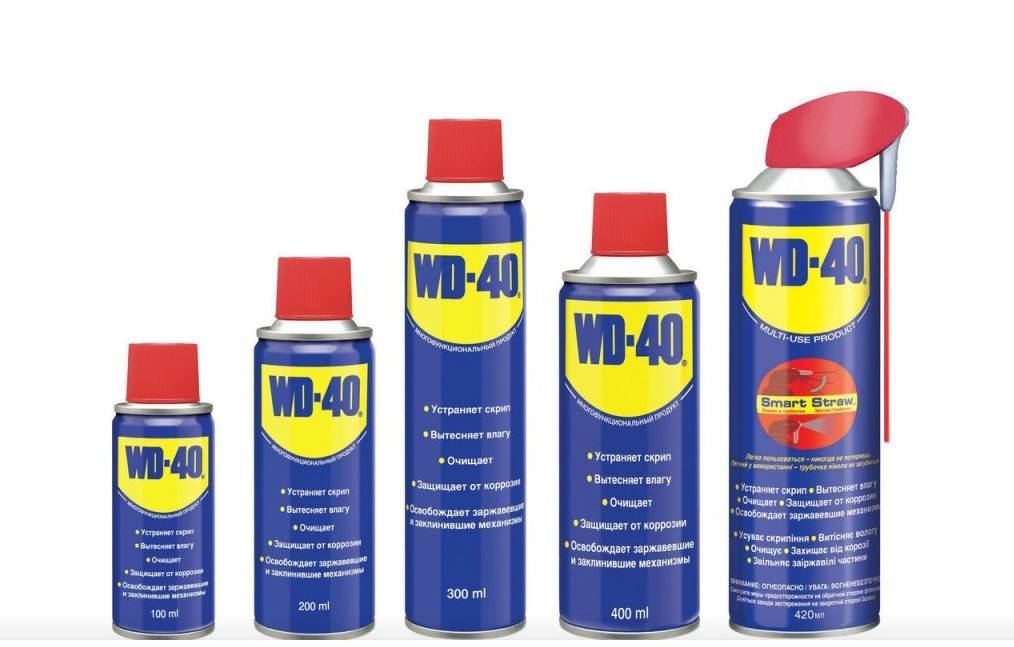

• WD-40;

силиконовый герметик.

Также потребуется таз или другая емкость для слива оставшейся в стиральной машине воды и сухие тряпки.

Помимо инструмента, необходимо приобрести запасные детали. Сервисные центры Bosch продают специальные ремонтные комплекты, куда входят подшипники и сальники, а также специальная смазка для подшипников. Чтобы не ошибиться при выборе, нужно назвать продавцам марку стиральной машины и модель, только так они смогут максимально точно подобрать нужный набор запчастей. Помимо сервисных центров, приобрести детали для замены можно в специализированном магазине или через Интернет.

Если стиральная машина прослужила много лет, то рекомендуется сначала разобрать ее, осмотреть комплектующие и только потом направляться в магазин. Возможно, помимо подшипников необходимо провести замену других узлов. Лучше сделать это сразу, чтобы через некоторое время снова не разбирать машину для замены той или иной детали.

Перед тем, как приступить к разбору стиральной машины, необходимо отключить ее от сети, отсоединить от канализации и водопровода и переместить на просторное место, чтобы ничто не мешало проведению ремонта. Рядом нужно поставить один-два стола, чтобы складывать на них снятые детали.

В процессе разбора стиральной машины Bosch рекомендуется фотографировать каждый шаг, чтобы не возникло проблем при сборке. В первую очередь это касается проводки. При неправильном подключении может произойти короткое замыкание и выгорание контактов, что приведет к дополнительному дорогостоящему ремонту, а в худшем случае – к покупке новой техники.

Разборка стиральной машины «Бош Макс Классик»

Рассмотрим все действия по шагам:

1. Снимаем верхнюю панель. Откручиваем два винта сзади и слегка стукаем ладонью спереди.

Панель управления и верхняя планка

Крепепежи передней панели снизу

Планки жёсткости и прессостат

После всех действий можно вытаскивать бак, но он будет довольно тяжёлым, т. к. присутствует электродвигатель. Чтобы его демонтировать, выполним следующие работы:

1. Откручиваем саморезы, которые крепят заднюю планку.
2. Снимаем ремень привода. Для этого потянем его на себя, одновременно прокручивая шкив.
3. Кладём стиральную машину на левый бок. После это снизу откроется удобный доступ к мотору.

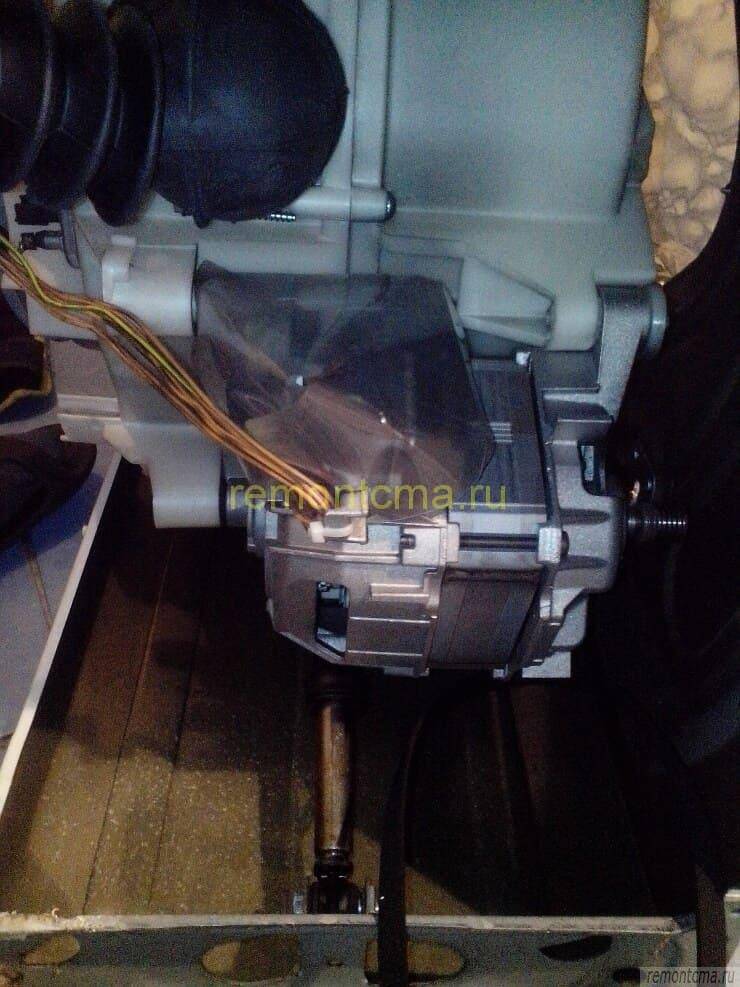

Вид на низ положенной стиралки

Откручиваем крепёжные винты мотора

Вытаскиваем бак, слегка приподняв на пружинках. Разборка стиральной машины закончена, но чтобы поменять подшипники, нужно ещё разделить бак. Они отличаются от таковых других производителей, присутствием одноразовых пластиковых защёлок. Эта процедура предусмотрена фирмой «Бош». Есть два варианта действий:

1. Сбить щеколды, применяя большую шлицевую отвёртку и молоток.
2. Выломать крепления на другой половинке бака. Они удерживают защёлки в пазах.

Снимаем шкив, предварительно открутив болт. Для этого действия применяем силу или рычаг. Выкручиваем все винты по ободу бака, и разделяем его. Вытаскиваем барабан.

Снятие шкива с помощью рычага

Причины поломок

Устройство стиральной машины Бош определяет как характер поломок, так и причины их возникновения. Рассмотрим, что обычно вызывает сбои.

После стирки в баке стоит отработанная вода. Это происходит по таким причинам:

• Выход из строя насоса слива (помпы).
• Засор в фильтре или помпе.
• Перегорели или окислились контакты насоса.
• Сломался прессостат.

Если намертво встал барабан, виной этому могут быть такие причины:

1. Поврежден приводной ремень.
2. Сбой в работе электроники.
3. Реже – сбой работы движка.

Грохот барабана связан с:

• Сломанными подшипниками (понадобится замена подшипника в стиральной машине Бош).
• Сором и инородными предметами в баке.
• Разболтанными или сломанными амортизаторами.
• Вырванным противовесом.

В барабан не поступает вода, потому что:

1. Нет воды в системе водоснабжения, слабый напор.
2. Засорилась помпа или система «Aqua-Stop».
3. Перегиб шланга слива.

Поломка движка совпадает с такими «симптомами»:

• Открытый люк.
• Поломка контроллера.

Определив, из-за чего возникла неисправность, и оценив ее сложность, можно начинать самостоятельный ремонт стиралок Бош.

Наиболее характерны перечисленные причины поломок для моделей Бош Классик 5, Бош Махх 5, Бош Макс 4, Bosch Maxx 6, но и другие модели могут выходить из строя по тем же причинам.

Снимаем основные узлы

Переходим к очередному этапу разборки машины от компании Бош. Сняв с устройства все стенки и панели, мы обнажили детали и узлы, которые предстоит аккуратно демонтировать. Правильней всего будет начинать с верхних элементов:

перед нами находится металлическая планка, соединяющая стенки стиральной машины Бош. Открутив винтики, ее необходимо снять;
действуя ключом на 14, отвинчиваем пару болтов, удерживающих верхний противовес, извлекаем его наружу;
несколько ранее мы вынули порошковый лоток и освободили дозаторный корпус, который удерживается только патрубками. Необходимо немного сдвинуть дозатор, снять расположенные под ним хомуты, фиксирующие патрубок. Для выполнения такой работы потребуются плоскогубцы. Аналогичным образом выполняется демонтаж патрубка, ведущего к водозаборному клапану, после чего дозатор убирается в сторону, чтобы не создавал помех;
в верхней корпусной части машины Бош располагается прессостат с подведенными к нему трубками и проводками. Здесь же располагается сетевой провод с фильтром помех

Перечисленные детали освобождаются от электропроводки и осторожно демонтируются.

Замена подшипника

Теперь можно приступать к замене подшипника в стиральной машине Bosch. Для этого потребуется разобрать бак. На большинстве моделей машин Bosch он разборной, лишь на некоторых устройствах половины бака спаяны.

• Перевернуть бак шкивом вверх, выкрутить болт, снять шкив, затем вкрутить старый болт, аналогичный по диаметру и выбить вал при помощи резинового молотка. Удары наносить строго под прямым углом, чтобы не повредить вал.
• Выкрутить болты, удерживающие половины бака.
• Разжать защелки.
• Разделить бак на две части.
• Достать барабан.

Подшипники барабана располагаются в задней части бака. Перед тем, как приступить к замене деталей, необходимо осмотреть на наличие повреждений вал, втулку и крестовину. Они могут быть повреждены, если машина долго работала на деформированных подшипниках. При обнаружении поломки неисправные детали нужно поменять. Далее необходимо:

• Взять молоток и долото и выбить сначала наружный, затем внутренний подшипники. Вместе со вторым подшипником будет извлечен старый сальник.
• Протереть посадочные места от грязи и тщательно смазать.
• Старательно смазать и заменить подшипник, установленный с наружной стороны бака. Для этого нужно установить его на посадочное место и вбить ударами молотка по кругу, наносить их следует только по внешней стороне детали.
• Далее проводится замена внутреннего подшипника.
• Теперь устанавливается новый сальник. Его нужно тщательно смазать и заполнить смазкой все пустоты.

Сборка машины Bosch выполняется в обратном порядке. При соединении половинок бака стыки нужно тщательно промазать силиконовым герметиком и дать ему высохнуть после сборки машины в течение рекомендованного времени. При подключении проводки необходимо использовать фотографии, которые были сделаны при разборке, чтобы не допустить ошибок.

Характерные ошибки

Отметим, что самостоятельная разборка для выполнения ремонта сопряжена с определенного рода ошибками. К примеру, возникают проблемы после манипуляций с резиновой манжетой. Небрежность в ваших действиях может стать причиной малоприятных последствий – появятся повреждения, которые устранить можно только полной заменой уплотнителя.

Еще одно «слабое» место – контакты электрической проводки, которые придется неоднократно подсоединять и отключать. Если вы будете действовать неаккуратно, нарушится целостность этих элементов, что повлечет за собой нестабильность в работе стиральной машины и некачественно выполняемой стирке.

Извлечение подшипников, разборка бака

Подшипниковый узел находится внутри барабана, а барабан – внутри бака. Поэтому первым делом нам необходимо снять корпус бака и извлечь барабан

Обращаем внимание на то, что некоторые модели стиральных машин Bosch поставляются к нам в Россию с паянным баком, который в отличие от стандартных – просто так не разобрать

Следующим этапом станет извлечение подшипников. По центру барабана Вы увидите втулку и подшипники. Если подшипники в более-менее нормальном состоянии – вытаскивайте втулку, и с помощью подъёмника извлеките подшипники. Если же подшипники заржавели, то потребуется их выбивать.

Выбиваются подшипники не всегда легко, при этом есть риск нанести себе травму. Возьмите молоток, толстую стамеску, ненужную тряпку. Вокруг подшипника уложите и смочите водой тряпку. Затем несильными ударами молотком по стамеске начинайте обстукивать по кругу подшипники. Если всё делать правильно, то минут через 20 подшипниковый узел выбьется.

Установка

Забивание подшипников с помощью зубила

Очистите втулку, в которой находились подшипники и высушите. После покупки нового ремкомплекта, приступаем к монтажу. Работу проводим в обратном порядке. Сначала устанавливаем наружный.

На первом этапе можно использовать старый экземпляр, и наносить удары по нему. Затем применяем выколотку.

Перемещаем по кругу, равномерно ударяя. Определить, что он встал на место, можно характерному металлическому звуку. Он упрётся во втулку.

Смазка на посадочном месте сальника

Таким же образом монтируем второй. Сальник устанавливается проще всего. Затем обильно нанесите на внутренний обод специальную смазку из ремкомплекта. А также нужно смазать место посадки сальника на валу.

Установленный сальник с нанесённой смазкой

После этого приступаем к сборке бака, а затем и стиральной машины. Все этапы выполняем последовательно, строго в обратном порядке.

Мнение эксперта

Важный момент! Обязательно используем фиксатор резьбы при установке шкива!

Фиксатор резьбы

Как видите, ремонт по замене подшипников в стиральной машине «Бош» получается очень трудоёмким, но не дорогим. В заключение рекомендуем посмотреть видеоурок.

Напоследок отметим, что фирма Bosch стала выпускать машины с неразборным клееным баком, в частности модель Advantiqx, которая собирается в Испании. Турецкая сборка тоже не подлежит разборке. В таких СМА либо меняется бак в сборе, либо пилится.

Диагностика поломки

Разрушение подшипника приводит к повышенному шуму при стирке, а особенно при отжиме. Возникает характерный грохот перекатывающихся шариков. При сильном износе из-под машины вытекает небольшое количество ржавой жидкости. Ещё её можно обнаружить, если снять заднюю крышку. В районе шкива будут видны бурые следы воды.

Определить поломку подшипников можно следующим образом. Возьмитесь за край барабана и подёргайте его вглубь и на себя, а также в разные стороны. Если имеется ощутимый люфт, то необходимо выполнить работы по ремонту. Чем раньше будет произведена замена, тем лучше.

Край барабана

Дело в том, что с каждым циклом стирки — расшатывание увеличивается. Это приводит к тому, что барабан начинает задевать бак, и разрушать его. То же самое может случиться и со шкивом — он проделает борозды снаружи. Задержка приведёт к тому, что придётся менять бак полностью в сборе.

Диагностика поломок Bosch

Диагностика стиральной машины Bosch – встроенная функция во всех современных машинках. Благодаря ей можно определить суть поломки, не звоня в мастерскую. Если вы не нашли в инструкции поэтапное описание того, как самостоятельно провести диагностику, мы подробно опишем, как это сделать:

• Закройте загрузочный люк.
• Установите колесико выбора программ на отметку «ВЫКЛ».
• Подождите пару секунд.
• Установите селектор на режим «ОТЖИМ».
• Если вы все сделали правильно, замигает лампочка «СТАРТ».
• Нажмите кнопку «ОБОРОТЫ ОТЖИМА» и не убирайте палец до тех пор, пока индикатор «СТАРТ» снова не замигает.
• Снова поверните колесико, в этот раз остановив его на программе «СЛИВ».

Внимание! Вращайте селектор только вправо. Отпустив кнопку «ОБОРОТЫ ОТЖИМА», выберите объект, который нужно протестировать, повернув колесико

Или определите поломку по коду ошибки, высветившемуся на табло

Отпустив кнопку «ОБОРОТЫ ОТЖИМА», выберите объект, который нужно протестировать, повернув колесико. Или определите поломку по коду ошибки, высветившемуся на табло.

Важно! Если диагностика не запускается, то проблема в плате управления (электронном контроллере), и в этом случае без вызова мастера не обойтись. Если вы решили вручную проверить отдельные детали, поворачивайте колесико селектора, выбирая нужный объект

Действуйте таким образом:

Если вы решили вручную проверить отдельные детали, поворачивайте колесико селектора, выбирая нужный объект. Действуйте таким образом:

• Проверка двигателя: положение 3.
• 4 — для тестирования помпы.
• 5 — проверьте ТЭН.
• 6 — клапан забора горячей воды.
• 7 — клапан забора холодной воды.
• 8 — клапан забора воды для основной стирки.
• 9 — клапан забора воды предварительной стирки.
• 10 — звуковые сигналы.
• 11 — автотест FCW.
• 14-15 — «быстрый» автотест.

Далее снова нажмите «СТАРТ» (помимо этого индикатора горит также «СЛИВ» и «ОТЖИМ»), чтобы запустить тест программы.

Чтобы выйти из режима теста программы, нажмите на «СТАРТ» и поверните колесико.

Чтобы покинуть режим диагностики, поверните колесико на отметку «ВЫКЛ» или «OFF».

Разбираем стиральную машину, чтобы добраться до узла подшипников

Перед тем, как начать разборку стиральной машины, мы настоятельно рекомендуем освободить под это дело площадь, где будет удобно развернуться, а также постелить на пол ненужную ткань, чтобы не испачкать его.

Стандартный набор инструментов, который может пригодиться – отвёртка, смазка, молоток с резиновой оболочкой.

❶ Независимо от серии стиральной машины (если речь не идёт о вертикальных устройствах), в первую очередь необходимо снять ремень. Для этого откручивайте заднюю крышку, аккуратно подцепите отвёрткой ремень и снимите его.

❷ Затем, нам понадобится отключить модуль управления. Для этого отсоединяются провода, и с помощью отвёртки выкручиваются шурупы, которые держат материнскую плату.

❸ Третий этап – отключение нагревательного элемента и сливного насоса. Для этого наклоните стиральную машину под углом 45 градусов, и снизу проведите демонтаж вышеназванных компонентов.

❹ Последнее, что необходимо сделать из подготовительных работ – отсоединить амортизаторы. Полностью извлекать их не надо, достаточно лишь ослабить крепление между амортизаторами и баком.

На этом всё, далее нужно достать бак н подготовленную заранее площадку, и приступить к извлечению подшипников.

Подготовка и инструменты

Необходимо достаточно пространства. Для ремонта снимается навесное оборудование и вытаскивается бак, который затем располовинивается. Без инструментов выполнить починку стиральной машины не получится.

• молоток;
• крестовая и шлицевая отвёртки;
• металлическая выколотка;
• трещотка;
• плоскогубцы;
• набор Torx отвёрток;
• проникающая смазка WD-40 , или аналог;
• синий фиксатор резьбы;
• высокотемпературный сантехнический герметик.

• подшипник 6204 и 6205;
• сальник 30*52*10/12;
• смазка.

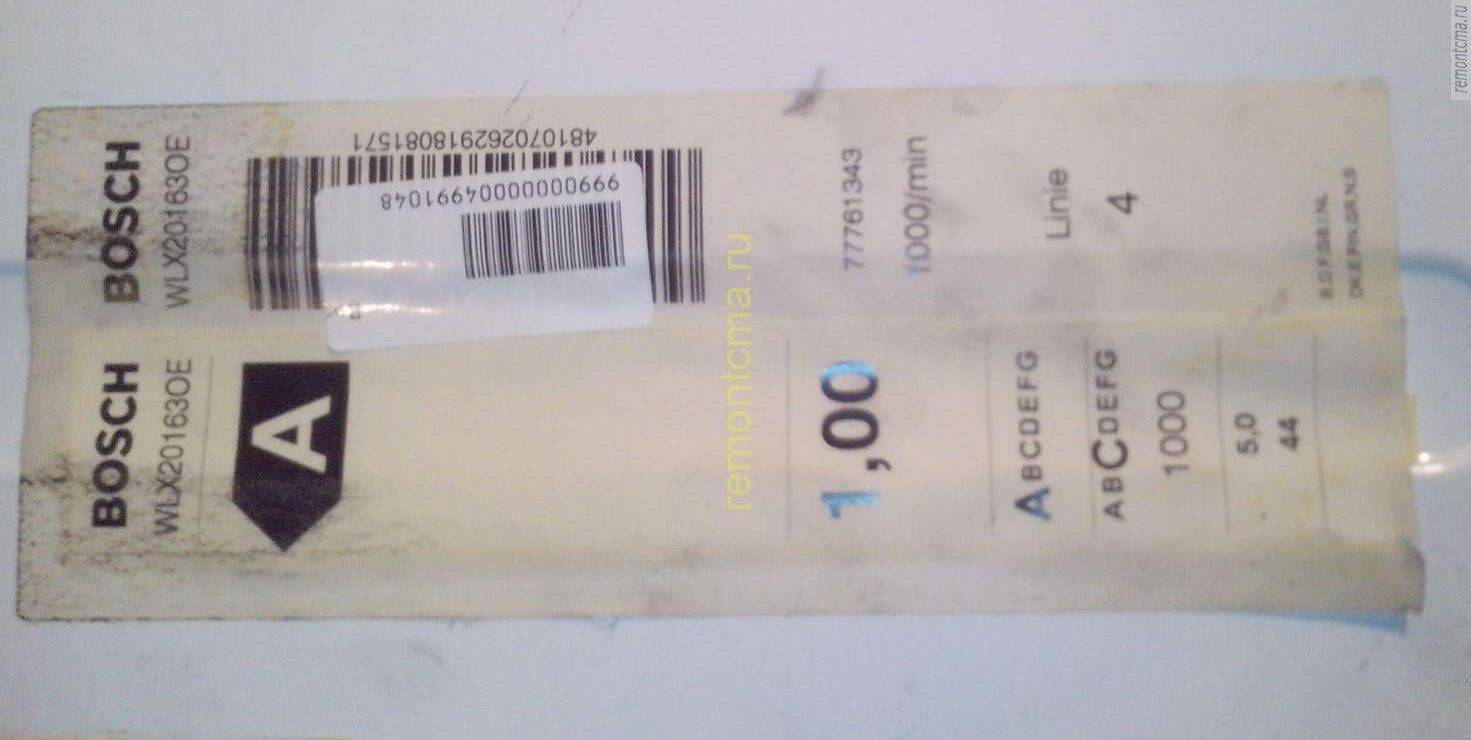

Порядковый номер на бирке

Необходимо понимать, что в остальных моделях, например: WOL, WAA, WFT, WFR, WFD — могут применяться другие подшипники и сальник. Разумное решение — после демонтажа, ехать к поставщику и купить аналогичные. Или подобрать в таблице соответствия запасных частей.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Замена подшипников и сальника

В некоторых стиральных машинах Bosch, например, Logixx используется двухрядный подшипник. Поэтому перед самостоятельной заменой обратитесь в сервисный центр за консультацией.

Смажьте смазкой области внутри отверстия для подшипников. Затем вставьте новый подшипник обратно, и сверху положите сальник. Сальник нужен для того, чтобы вода не попадала на подшипники.

Кстати, чаще всего подшипники ржавеют раньше времени именно из-за лопнувшего сальника.

Осталось только собрать стиральную машину в исходное состояние, и можно продолжать стирать вещи в абсолютной тишине. Если же стук и шум при отжиме не прекратился – значит Вы неправильно установили подшипники.

Разбор стиральной машины Bosch

Для замены подшипников и сальников машину Bosch потребуется разобрать полностью. Этот процесс очень похож на разных сериях (Bosch Classixx5, Bosh Avantixx или иная) и выглядит так:

Выкрутить саморезы с тыльной стороны стиральной машины, немного сдвинуть вперед и снять верхнюю крышку.
Вытащить кювету для моющего средства.
Выкрутить три винта за кюветой и один изнутри, удерживающие панель управления.
Сфотографировать подключение проводки, отсоединить провода, снять панель.
Убрать цокольную панель, расположенную снизу на лицевой части машины.
Выкрутить винты, расположенные за нею.
Открыть люк.
Разжать и отсоединить хомут, удерживающий манжету.
Заправить манжету внутрь.
Открутить винты, удерживающие УБЛ, просунуть руку внутрь, вытащить устройство блокировки, отключить проводку и убрать деталь.
Приподнять, снять и убрать в сторону переднюю панель.
Отсоединить отсек, в который вставляется кювета для моющего средства, разжать хомут, фиксирующий шланг для подачи моющего средства в бак и снять патрубок.
Выкрутить крепеж, снять противовесы, установленные сверху и снизу.
Сфотографировать проводку ТЭНа и отсоединить ее.
Выкрутить удерживающую нагревательный элемент гайку до края болта и продавить ее внутрь, после чего вытащить ТЭН.
Подставив емкость, чтобы остатки воды не полились на пол, снять патрубок, идущий от бака к помпе.
Отсоединить проводку, выкрутить крепеж, убрать прессостат.
Убрать крепления проводки, сдвинуть провода в сторону, чтобы не мешать выемке бака.
Выкрутить крепеж, снять заднюю крышку машины Bosch.
Оттянуть ремень в сторону и, проворачивая барабан, снять его.
Разжать хомуты, удерживающие провода двигателя, отключить проводку, выкрутить крепеж и снять мотор.
Отсоединить камеру отбора давления.
Открутить нижнее крепление амортизатора, отсоединить и убрать деталь.
Взявшись за пружины, осторожно снять бак вместе с барабаном и вытащить из корпуса.

Первый пуск Bosch Classixx 5 и последующее использование

У машинки Bosch Classixx 5 нет кнопки вкл/выкл, поэтому данную функцию выполняет тумблер переключения программ. Нейтральное положение тумблера (риска вверх) указывает на то, что машинка выключена.

Как только мы начинаем вращать ручку по часовой стрелке, машинка автоматически активируется и переходит в режим ожидания. Дальше мы можем выбрать нужную программу, скорректировать ее с помощью кнопок, а уже затем нажать кнопку «пуск». При первом запуске порядок таков.

1. Ручкой выбираем программу.
2. Открываем диспенсер и добавляем порошок.
3. Люк не трогаем, поскольку при первой стирке нельзя добавлять белье (нужно промыть внутренности машинки).
4. Кнопками активируем нужные функции, корректируем температуру, скорость отжима (если возможно).
5. Давим на пуск и ждем, когда кончится программа.

В дальнейшем мы будем делать все то же самое, только добавим еще одно действие: закладку отсортированного белья в барабан. Если детки любят играться с панелью управления машинки, можно установить блокировку от детей. Чтобы поставить блокировку, нужно сразу после запуска стирки нажать и удерживать кнопку «пуск в течение 4 секунд.

Демонтаж подшипников

Они расположены в части бака, которая соединяется с валом.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Если при эксплуатации машины, не применялись добавки от накипи, то внутри будет довольно много загрязнений.

Грязь внутри бака

Необходимо очистить, используя специальные средства.

Затем обрабатываем сальник смазкой WD-40 и вытаскиваем его с помощью отвёртки. Потом наносим на подшипники и ждём не меньше 10 минут.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Хотелось отметить, что существуют специальные съёмники, но они довольно дорогие — 5000 рублей. Поэтому используем металлическую выколотку с широким и узким концом.

Начинаем с наружного подшипника. Приподнимаем бак. Можно использовать противовесы для подкладки. Потом приставляем широкий конец максимально широко к подшипнику, и наносим удары молотком. Выколотку перемещаем по кругу.

Демонтированные подшипники и сальник

Таким же образом выбиваем внутренний. Для этого можно собрать бак.

Причины поломок

Устройство стиральной машины Bosch определяет как характер поломок, так и причины их возникновения. Рассмотрим, что обычно вызывает сбои.

После стирки в баке стоит отработанная вода. Это происходит по таким причинам:

• Выход из строя насоса слива (помпы).
• Засор в фильтре или помпе.
• Перегорели или окислились контакты насоса.
• Сломался прессостат.

Если намертво встал барабан, виной этому могут быть такие причины:

• Поврежден приводной ремень.
• Сбой в работе электроники.
• Реже – сбой работы движка.

• Сломанными подшипниками (понадобится замена подшипника в стиральной машине Bosch).
• Сором и инородными предметами в баке.
• Разболтанными или сломанными амортизаторами.
• Вырванным противовесом.

В барабан не поступает вода, потому что:

• Нет воды в системе водоснабжения, слабый напор.
• Засорилась помпа или система «Aqua-Stop».
• Перегиб шланга слива.

Поломка движка совпадает с такими «симптомами»:

• Открытый люк.
• Поломка контроллера.

Определив, из-за чего возникла неисправность, и оценив ее сложность, можно начинать самостоятельный ремонт стиралок Bosch.

Если вы не определили поломку, и не знаете, как отремонтировать стиральную машину, обращайтесь к специалисту.

Наиболее характерны перечисленные причины поломок для моделей Bosch Classic 5, Bosch Махх 5, Bosch Макс 4, Bosch Maxx 6, но и другие модели могут выходить из строя по тем же причинам.

Как сбросить ошибку на стиральных машинах Bosch

Чтобы сбросить ошибку на стиральной машине серии Classixx, необходимо выполнить следующие действия:

• Нажать и удерживать кнопку включения.
• Переключатель программ, находившийся в выключенном положении, повернуть влево на две программы, не прерывая выполнения предыдущего действия.
• Подождать две секунды, отпустить клавишу включения.
• Если машина оснащена дисплеем, на экране появится продолжительность программы, на которую установлен селектор. Если техника без экрана, все лампочки моргнут.

Машины Бош этой серии очень капризны. Часто случается, что сбросить код с первого раза не получилось, поэтому приходится выполнить процедуру заново. Действия нужно повторять, пока срабатывает ошибка, иногда сбросить ее получается только с четвертого или пятого раза, а в некоторых случаях попыток требуется гораздо больше.

Подготовительный этап

Перед тем, как начать разборку стиральной машины Бош, рекомендуется уточнить ее конструкцию и понять, какие основные узлы придется демонтировать, чтобы получить желаемый результат. Для выполнения полной разборки стиральной машины от компании Бош вам придется выполнить демонтаж следующих узлов и деталей:

1. задней металлической панели машины и верхней крышки, передней части корпуса;
2. порошкового приемника;
3. управленческой панели;
4. помпы, электрического двигателя и водонагревательного элемента;
5. шкива и ремня привода;
6. противовеса и амортизаторных устройств;
7. впускного клапана, прессостата и трубок;
8. патрубков и мусорного фильтра;
9. устройства УБЛ и дверцы загрузочного люка;
10. бака и барабана машины.

Прежде, чем приступить к разборке, приготовьте все необходимое. Для работы вам потребуются молотки разной массы, набор ключей и воротков с размерами головок на 6 – 18 мм. Кроме того, подготовьте отвертку либо шуруповертную насадку в форме «звездочки», плоские и крестовые отвертки. Потребуются еще кусачки, разноцветные маркеры для отметки электропроводки, плоскогубцы и шило.

В первую очередь с машины Бош снимаются все панели, создающие помехи для разборки. С помощью крестовой отвертки или звездочки (в зависимости от того, какой машиной вы владеете – Бош Макс 5, Бош Макс 4 или Бош Классик 5) вывинчиваем пару маленьких винтиков, фиксирующих верхнюю крышку стиральной машины. Панель немного сдвигается по отношению к корпусу назад и снимается. Теперь представилась возможность открутить крепеж и снять заднюю панель.

Извлекаем кюветку для стиральных порошков, выкручиваем крепежные винты, удерживающие управленческую панель. Три из них находятся у ниши под кюветку, и два – сверху торцевой части корпуса машины. Вынув панель, демонтируем провода.

Снизу располагается узкая передняя панель, прикрывающая мусорный фильтр и крепеж передней стенки. Ее следует снять, отсоединив защелки.

Причины и признаки выхода подшипников из строя

Если машина Bosch стала значительно шуметь во время работы, слышен стук, скрежет, которые усиливаются при отжиме, это говорит о необходимости замены подшипников. В ходе работы сальник, закрывающий эти узлы, со временем изнашивается, сквозь него в посадочное гнездо подшипников начинает попадать вода. Она вымывает смазку подшипника, в результате возникает повышенное трение и подшипник деформируется.

Чтобы окончательно убедиться в поставленном диагнозе, нужно открыть люк машины, отогнуть манжету и провернуть вручную барабан или пошатать его. Будет заметен существенный люфт.

Для самостоятельной замены подшипников и сальников необходимо собрать инструмент и приобрести запасные детали, а также подготовить стиральную машину Bosch к проведению ремонта.

Подготовка и инструменты

Необходимо достаточно пространства. Для ремонта снимается навесное оборудование и вытаскивается бак, который затем располовинивается. Без инструментов выполнить починку стиральной машины не получится.

Список:

• молоток;
• крестовая и шлицевая отвёртки;
• металлическая выколотка;
• трещотка;
• плоскогубцы;
• набор Torx отвёрток;
• проникающая смазка WD-40, или аналог;
• синий фиксатор резьбы;
• высокотемпературный сантехнический герметик.

Ремкомплект:

• подшипник 6204 и 6205;
• сальник 30*52*10/12;
• смазка.

Порядковый номер на бирке

Необходимо понимать, что в остальных моделях, например: WOL, WAA, WFT, WFR, WFD — могут применяться другие подшипники и сальник. Разумное решение — после демонтажа, ехать к поставщику и купить аналогичные. Или подобрать в таблице соответствия запасных частей.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Важно! Отключаем стиральную машину от электричества, водоснабжения и канализации

Что делать после приобретения аппарата?

После доставки стиральной техники домой первым делом нужно проверить, присутствуют ли на ней дефекты. Если машинка имеет какие – либо повреждения, то продавец без проблем примет ее обратно в течение двух недель со дня покупки. Если обратиться позже, то могут появиться трудности. Даже учитывая то, что техника находится на гарантии.

После проверки нужно установить стиральную машину на определенное место и выкрутить транспортировочные болты. Место для машинки нужно полностью подготовить заранее.

Для этого нужно:

• Выровнять и укрепить основание,
• Демонтировать неустойчивое покрытие пола (ламинат, ковролин),
• Обеспечить подключение машинки к электросети, водопроводу и канализации,

Bosch Classixx 5 совсем не требует приобретения различных дополнительных аксессуаров. Однако для снижения уровня шума, создаваемого при вибрации машинки желательно приобрести антивибрационные подставки под ножки.

Важно отметить, что стиральная техника Bosch Classixx 5 обязательно должна быть установлена по уровню. Тогда она будет реже выходить из строя и создавать ненужных проблем

Постарайтесь выровнять корпус агрегата идеально. Для этого нужно поставить на машинку строительный уровень, затем поочерёдно подкручивать её ножки до тех пор, пока она не выровняется.

Для более подробного изучения процесса подключения машинки к коммуникациям следует воспользоваться оригинальной инструкцией. Тогда Вы сможете без особого труда выполнить все работы самостоятельно. Однако если у Вас отсутствует опыт работы со стиральной техникой, то лучше ее подключение доверить профессионалам.

Замена подшипников в стиральной машине «Бош Макс Классик 5» на дому

Замена подшипников в СМА Bosch своими руками — пошаговая инструкция. Несмотря на то что этот узел в стиральных машинах «Бош» рассчитаны на длительный период эксплуатации, рано или поздно он изнашиваются. Происходит это по нескольким основаниям:

• перегрузка бака;
• выработался ресурс.

Из-за избыточного количества белья повреждается сальник, и вода начинает попадать на подшипники, вследствие чего они разрушаются. А также со временем вырабатывается защитная смазка, и пропускает влагу. Замену можно провести на дому. Совершенно реально выполнить работы своими руками, без привлечения мастера. Рассмотрим на примере модели Maxx Classixx 5.
