Особенности пильных цепей
Рабочим механизмом пилы является цепь. Изготовление пильных цепей ведут по особой технологии:
- Режущий элемент изготовлен из высокоуглеродистой стали, а применение хромирования или нанесения на резец победитового слоя. Чем сложнее технология изготовления, тем выше стоимость цепи.
- Отверстия шарниров шлифуют, чтобы уменьшить трение и продлить срок службы.
- Заклёпки используют только закалённые по особой технологии.
- На зубья нанесены метки, по которым можно определить износ и выполнить равномерную заточку.
- После соединения звеньев в цепь, изделие подвергают растяжке, чтобы обеспечить стабильность размера при работе.
Продуманная система автоматической смазки цепи увеличивает длительность службы. Новые пилы должны подбираться по характеристике, указанной в инструкции по эксплуатации бензопилы Штиль 180.
Необходимо знать, цепи с победитовой наплавкой стоят в 3-5 раз дороже обычных, но заточить их своими руками при ремонте бензопилы Штиль 180 невозможно. Пользуются таким инструментом чаще сотрудники МЧС.
Для длительного безремонтного периода необходимо использовать рекомендованное производителем инструмента масло. Применяется специальный минеральный состав, предотвращающий засмолку цепи. Недопустимо использовать масло, предназначенное для добавки в бензин для пил Штиль.
Часто спрашивают, можно ли выполнять пилой Штиль 180 продольные резы. Мощность пилы позволяет работать по распилу древесины только поперёк волокон.
Цена бензопилы Stihl MS 180 существенно отличается. Самая недорогая базовая модель обычной комплектации. Стоимость аппарата зависит от страны изготовителя. Немецкий или американский продукт дороже китайского по известным причинам.
Бензиновые цепные пилы, как и большинство других инструментов, требуют периодической диагностики поломок и замены изношенных запчастей. Весомая часть из них связаны с ведущей звездочкой для бензопилы или диском сцепления – одним из важных элементов всех без исключения бензопил. Не смотря на относительную простоту его конструкции и подсказки инструкции по эксплуатации, ежегодно тысячи неопытных мастеров заходят в тупик в данном вопросе и тратят деньги на сервисные центры или производят его неправильно, чем еще больше усугубляют проблему.
Устройство и функция звездочки
В конструкцию разных бензопил, независимо от их устройства и производителя, входит практически одинаковая пильная гарнитура. Она состоит из шины и цепи, которые приводятся в действие при помощи звездочки. Последняя играет важную роль в устройстве бензопилы, ведь именно от ее состояния зависит стабильность и эффективность работы гарнитуры.
Деталь, которую нередко называют центробежным механизмом, представляет собой деталь с формой звезды. Во время эксплуатации пилы она принимает на себя усилие, создаваемое двигателем, и передает его на пильное полотно и гарнитуру. Таким образом, элемент отвечает за вращение режущих органов, а также за сам процесс пиления. Деталь срабатывает автоматически и набирает обороты, равноценны интенсивности вращения коленчатого вала ДВС.
В зависимости от устройства пилы, ведущий элемент может располагаться, как внутри, под отдельной защитной, так и снаружи. Предусмотренная в конструкции защитная крышка не только предотвращает повреждение элемента, но и защищает оператора от возможной травмы.
Как заменить своими руками
Опытные мастера рекомендуют следующую последовательность операций при замене звездочки:
- Снять корпус и воздушный фильтр (при необходимости).
- Вывинтить свечу и вставить вместо нее фиксатор, чтобы застопорить поршень.
- Снять сцепление бензопилы.
- Извлечь шестерню съемником или рожковым ключом.
Съемный венец следует отвинчивать по часовой стрелке. Если при разборке выяснится, что детали центробежного механизма изношены или сломаны, следует также снять и его и заменить. Если детали и узлы визуально не повреждены, то сборка механизма проводится в обратном порядке.
Как снять звездочку с бензопилы своими руками
Чтобы правильно и точно зафиксировать механизм сцепления на ведущем валу, следует извлечь фиксатор поршня, плавно потянуть за пусковой шнур и отпустить его.
Когда и зачем нужна замена изношенной звездочки бензопилы
Ведущая звездочка цепной бензопилы или электропилы — одна из самых важных частей пильного аппарата. Основная функция звездочки бензопилы: передача крутящего момента двигателя к пильной цепи. Эта передача осуществляется через центробежную муфту сцепления. По типам звездочки можно разделить на профессиональные и бытовые, как и цепи. В процессе эксплуатации бензопилы и пиления древесины ведущая звездочка, как и цепь, постепенно изнашивается.
Ведущая звёздочка Хускварна
Давайте узнаем подробнее, почему нужна замена изношенной звездочки цепной бензопилы или электропилы и когда лучше такую замену выполнить.
Основные признаки того, что звездочку нужно поменять:
- на вашей бензопиле была дважды произведена замена цепи (одно из действующих правил эксплуатации бензопилы и электропилы — при частой и активной работе инструментом после двух смен цепи следует заменить ведущую звездочку);
- ухудшилось качество пиления, цепь стала чаще нуждаться в подтягивании;
- вы установили новую цепь, к которой не подходит старая ведущая звездочка (эта деталь не универсальна, и также имеет свой шаг, кроме того, шаги ведущей и ведомой звездочек цепи должны совпадать, иначе инструмент не будет работать);
- вы используете другую шину, более короткую или более длинную.
Видео о замене звездочки на бензопиле:
Это интересно: Какую марку бензопилы лучше выбрать для бытового или профессионального использования
Классификация звездочек бензопил
Садовые бензиновые инструменты могут оборудоваться звездочками двух видов: цельными и сборными. Детали первого типа представляют собой неразборные изделия, которые монтируются позади муфты сцепления. Цельная ведущая звездочка для бензопилы оснащена стационарным венцом. Последний неподвижно соединен с барабаном сцепления, который, в свою очередь, крепится на центробежной муфте.
Более мощные и дорогие современные пилы оснащены сборными деталями, венцы которых, при необходимости, можно снять. При работе венец, расположенный на валу барабана, получает крутящий момент от двигателя, и передает его на пильную цепь. Сборные детали обладают теми же преимуществами, что и цельные детали. Кроме того, сборные элементы гораздо проще ремонтировать. Для этого владельцу пилы достаточно снять и заменить венец, оставив барабан на месте.
Последовательность проводимых работ
В процессе проведения ремонтных работ необходимо придерживаться следующих действий:
- В первую очередь выполняется снятие гарнитуры пилы, для откручивания гаек на крышке шины применяется универсальный ключ. Крышку снимают, после чего вынимают шину и цепь.
- Происходит снятие воздушного фильтра.
- Посредством универсального ключа выкручивают свечу устройства. На ее место временно устанавливается поршневой стопор, благодаря которому можно выполнить поршневую фиксацию поршня в цилиндре.
- Осуществляется установка съемника в разъем на универсальном ключе. После чего полученное устройство позволяет свободно выкрутить муфту сцепления. Выполнение всех действий проводится по часовой стрелке.
- Удаляем муфту сцепления, это позволит освободить доступ для работы с внутренними деталями. Далее снимается звездочка (барабан сцепления).
- Исходя из того какой вид барабана установлен в агрегате, осматриваем его и проверяем венец. Выполняем замену звездочки или венца на новую деталь. При их замене в обязательно порядке следует выполнить проверку состояния сцепления в сепараторе. Особенно тщательно нужно проверить пружины в центробежном механизме и кулачки. Если обнаружен их сильный износ, то эти детали также необходимо заменить.
- В случае удовлетворительного состояния этих элементов, проводится сборка всех деталей бензопилы в обратном порядке. Изначально необходимо провести выкручивание поршневого стопора, вытянуть стартерный шнур, и снова вкрутить стопор. Благодаря таким сложным действиям можно выполнить зажатие центробежного механизма на коленвале.
- Используя универсальный штатный ключ, необходимо сделать зажатие сцепления против часовой стрелки.
- Завершив эти действия можно продолжить вкручивание остальных деталей на свое прежнее место.
Чтобы правильно и без дефектов заменить звездочку на бензопиле, необходимо всю работу выполнять качественным и аккуратным образом. Если у вас отсутствуют специальные приспособления для ремонтных работ, то процесс замены барабана может претерпеть неудачу, поскольку есть вероятность поломки не только звезды или центробежного механизма, но и пильной цепи.
Представленная выше информация, дает четкое представление о том, как снять звездочку с пилы. Благодаря этому не должно возникнуть никаких трудностей и задачу можно успешно выполнить абсолютно самостоятельно. Провев хотя бы раз такую операцию, вы без каких-либо проблем сможете ее осуществить повторно, когда появиться в этом необходимость. Для более четкого понимания данной процедуры, рекомендуем просмотреть видео по разбору бензопилы и снятию звездочки.
Как снять ведущую звёздочку с бензопилы?
Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.
Для стационарного расположенного венца последовательно производят:
- Демонтаж кожуха;
- Снятие пильной шины вместе с цепью;
- Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
- Извлечение муфты сцепления вместе с барабаном;
- Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).
Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.
При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.
После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.
Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.
Бензопила Штиль MS 180 считается одной из самых надежных среди моделей своего сегмента. Но техника есть техника, и иногда возникают неисправности, для устранения которых может потребоваться ремонт stihl ms 180.
Подробнее о ремонте узлов, Вы узнаете, прочитав статью.
Ремонт бензопилы Partner P350 XT. замена приводной звездочки
Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.
- Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
- Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
- Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.
Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.
Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.
Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.
- Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
- При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.
Если шестеренка имеет сменный венец, следует тщательно проверить состояние основания. При обнаружении забоин, сколов, глубоких царапин, изменения геометрии или коррозии следует заменить не только венец, но и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Существенно возрастает риск заклинивания или обрыва цепи.
Кроме того, повысится вибрационная нагрузка на сцепление, трансмиссию и двигатель устройства. Те же факторы возникают при продолжительной эксплуатации одной цепи.
Не следует также менять диаметр шестеренок (и, соответственно, число зубов). При работе увеличенной или уменьшенной звездочкой в трансмиссии и двигателе возникают усилия, на которые конструкторы устройства не рассчитывали. Это сократит эксплуатационный ресурс инструмента и не повысит его производительность.
Самостоятельная замена барабана сцепления с цепной звездочкой
Если вы решили самостоятельно менять цепную звездочку, то учитывайте при покупке запасных частей тип барабана. Обычно, вместе с заменой барабана и цепи осуществляют замену и подшипников. Чтобы не ошибиться, покупайте специальный ремонтный комплект, наиболее подходящий к вашей модели. Обычно, в комплекте к бензопиле и электропиле состоит из ведущей приводной звездочки и подшипника. Чтобы сменить приводную шестерню надо подготовить следующие инструменты:
- Вспомогательный ключ;
- Молоток;
- Отвертка;
- Смазка для подшипника;
- Стопор поршня механизма;
- Съемник центробежного механизма.
Замена Ведущей Звездочки На Бензопиле Партнер
Как снять и поменять звездочку с бензопилы?
Многих хозяев бензиновых цепных пил после поломки устройства тревожит вопрос о том, как снять звездочку бензопилы.
При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью. Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания
В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки
Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.
До того как проводить ремонт бензопилы, следует изучить ее конструкцию. Чтоб выполнить подмену 1-го из главных частей конструкции устройства — ведомую звездочку — требуется изучить принцип работы сцепления агрегата.
Конструкция сцепления агрегата
Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими из себя единый комплекс с корзиной сцепления.
Сцепление срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.
На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.
При работе мотора агрегата на холостых либо малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, владеют определенным уровнем свободы в круговом направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не производят передачи вращательного движения на барабан звездочки. При повышении оборотов мотора аппарата центробежная сила превосходит усилие пружин, что приводит к смещению частей с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенам барабана. За счет такового контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может размещаться или снаружи инструмента, или под специальной крышкой, которая защищает механизм от повреждения, а оператора устройства от получения травм.
Основное достоинство такового типа сцепления состоит в том, что при появлении заклинивания пильной цепи происходит проскальзывание частей имеющих фрикционные накладки, что защищает бензиновый двигатель от суровых поломок.
Конструкционные проблемы, отличия разных моделей
Брендовые бензопилы обладают особенной конструкцией, которая не позволяет заменить изношенный привод без того, чтобы не демонтировать сцепление и прочие части бензопилы. То есть, пилу нужно почти полностью разобрать. Более современные модели дорогих бензопил всегда комплектуются специальным ключом.
Также владелец бензопилы может столкнуться с таким нюансом: на китайских импортных бензопилах или электропилах звездочка на механизме сцепления может располагаться непривычным образом. На старых моделях при износе зубцов цепи нужно откручивать и менять барабан, цельный с приводом. На более новых моделях можно заменить звездочку отдельно.
Как снять ведущую звёздочку с бензопилы?
Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.
Для стационарного расположенного венца последовательно производят:
- Демонтаж кожуха;
- Снятие пильной шины вместе с цепью;
- Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
- Извлечение муфты сцепления вместе с барабаном;
- Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).
Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.
При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.
После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.
Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.
Как снять ведущую звёздочку с бензопилы?
Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.
Для стационарного расположенного венца последовательно производят:
- Демонтаж кожуха;
- Снятие пильной шины вместе с цепью;
- Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
- Извлечение муфты сцепления вместе с барабаном;
- Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).
Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.
При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.
После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.
Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.
Основные причины замены ведущей звездочки
Универсальный ключ — основной инструмент, который потребуются при замене звездочки.
Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:
- заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
- высокий износ звездочки в результате длительной эксплуатации агрегата.
При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:
- использование одной пильной цепи;
- использование нескольких пильных цепей попеременно.
При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.
Читать также: Разновидности цоколей ламп освещения
При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.
Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.
Алгоритм проведения замены барабана сцепления
Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.
При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.
Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:
- универсальный ключ, который поставляется в комплекте с бензопилой;
- стопор поршня, может быть изготовлен из пластика или металла;
- спецсъемник центробежного механизма или барабана сцепления.
Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.
Последовательность проведения ремонтных работ
На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.
После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.
После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.
После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции
При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену
В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.
Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.
При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь
Читать также: Пила с мелкими зубьями
Советы: как снять звездочку с бензопилы
- Особенности барабана сцепления в бензопилах
- Метод проведения подмены барабана сцепления
Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.
Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.
Замена изношенных деталей
Если шестеренка имеет сменный венец, следует тщательно проверить состояние основания. При обнаружении забоин, сколов, глубоких царапин, изменения геометрии или коррозии следует заменить не только венец, но и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Существенно возрастает риск заклинивания или обрыва цепи.
Кроме того, повысится вибрационная нагрузка на сцепление, трансмиссию и двигатель устройства. Те же факторы возникают при продолжительной эксплуатации одной цепи.
Народные «умельцы» иногда реанимируют растянутое полотно цепь, попросту выбрасывая одно или для звена и заново запрессовывая оси. В этом случае бензопиле требуется замена звездочки.
Не следует также менять диаметр шестеренок (и, соответственно, число зубов). При работе увеличенной или уменьшенной звездочкой в трансмиссии и двигателе возникают усилия, на которые конструкторы устройства не рассчитывали. Это сократит эксплуатационный ресурс инструмента и не повысит его производительность.
Несмотря на наличие в конструкции бензопилы систем безопасности, мгновенно останавливающих движение полотна при его обрыве или разрушении шины и защищающих от разлета оторванных звеньев, до таких ситуаций лучше не доводить. Необходимость замены шестеренки лишь усиливается требованиями безопасности.
Немного о правилах эксплуатации узла
Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.
Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:
- Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
- Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.
Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.
Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.
Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал
Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.
Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.
Конструктивные особенности ведущих звёздочек
Любой производитель в инструкции по эксплуатации указывает шаг зубьев. Учитывая то, что на пильной шине установлена ещё и ведомая звёздочка (предназначенная для создания необходимого натяжения), шаг там и там должен быть одинаковым.

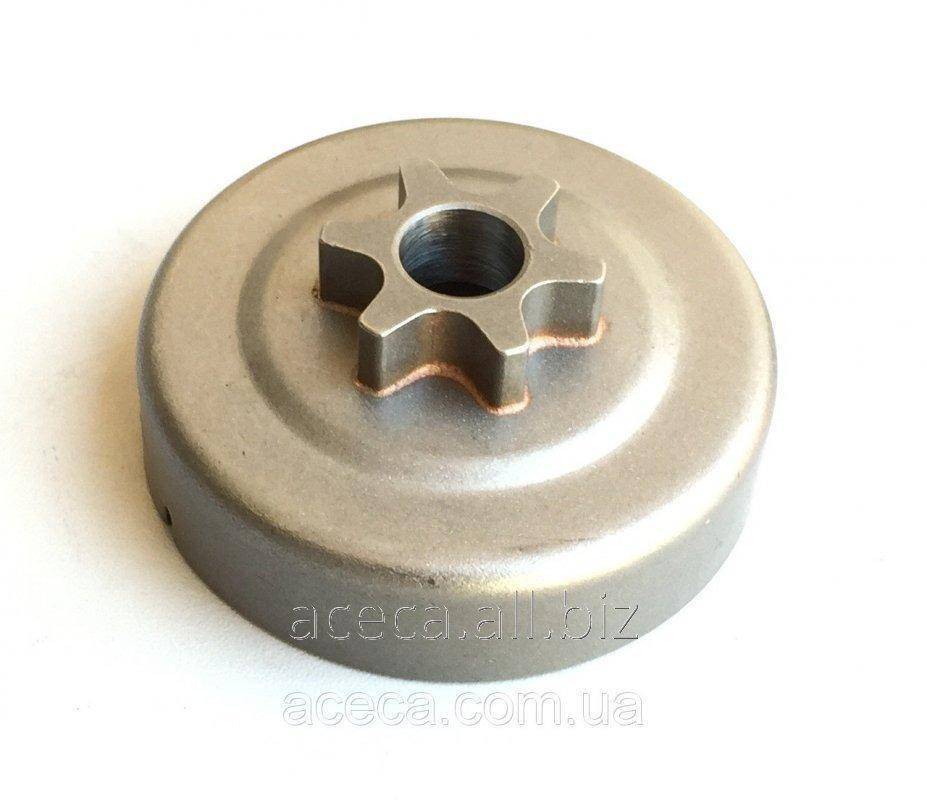

Ведущие звёздочки бензопил могут быть цельными и сборными. В первом случае звёздочка включает в себя ступицу, на которую напрессован зубчатый венец. Именно таким образом устроены детали в бензопилах Чемпион. Снимать при замене следует изделие полностью, поскольку в домашних условиях соблюсти значение натяга, заданного на предприятии-производителе практически невозможно. Да и приобрести венец отдельно – тоже проблема.
В бензопилах от Штиль или Хускварна сменный венец находится непосредственно на валу барабана, а потому его замена никаких сложностей не представляет.
Износ зубьев устанавливается по следующим признакам:
- В местах перехода от зуба к впадине имеются хорошо заметные радиусы.
- Ширина зуба неравномерная по высоте.
- На вершине зуба наблюдаются сколы металла.
- На внутренней поверхности отверстия в ступице имеются многочисленные задиры и риски (следствие плохой смазки).
- На звёздочке заметна канавка от пильной шины (менять необходимо и цепь).
- Цепь в начальный момент пуска заклинивает.
При наличии хотя бы одного из вышеперечисленных факторов ведущая звёздочка подлежит замене.
Перед началом работ (особенно, если бензопила проработала сравнительно немного) стоит проверить крепление пильной шины. Отошёл винт-натяжитель или отвинтились гайки крепления – направитель уже несоосен продольной линии пильного полотна. Он начинает контактировать не с центром, а с периферией зубьев ведущей звёздочки, провоцируя их интенсивный износ. После затяжки указанных элементов проверяют работу бензопилы: если люфт не устраняется, то звёздочку придётся менять.
Это интересно: Заточка цепи бензопилы: особенности, станки для заточки
