Бур из дисковой пилы своими руками

Основные моменты при бурении

Рассматривая процесс бурения скважин, вы столкнетесь одновременно с несколькими технологиями, каждая из которых имеет свои особенности:

• ударная технология;
• перфоративная;
• шнековая;
• гидравлическая.

Применяя ударную технологию, вам необходимо будет обзавестись забивным скатом и желонкой.

Скат – это острый и прочный предмет, предназначенный для разрушения грунтовых пород. Он должен обладать специальным клапаном, установленным в наконечнике. После каждого из ударов в нем остается немного отколотой породы или грунта. Периодически устройство необходимо извлекать из выбуриваемой скважины для того, чтобы достать накопившийся грунт в клапане.

Желонка – не менее прочный предмет. Именно им будут наноситься удары по скату.

Этот метод считается довольно продолжительным и трудоемким, из-за чего применяют его лишь в некоторых случаях. Только на мягких породах грунта.

Использование перфоративной технологии имеет место лишь при создании некоторых типов колодцев. При этом перфоративная технология применяется совместно с ударной. Рассмотрим этот процесс более подробно.

1. Изначально необходимо вырыть глубокий котлован вручную
2. Создайте длинный трубопровод путем соединения металлических труб.
3. Проведите герметизацию стыков.
4. Внизу полученного трубопровода необходимо сделать фильтр из металлической сетки.
5. Полученный трубопровод необходимо забить в котлован до воды.
6. При помощи насоса избавьтесь от песка, который во время процесса попал в трубопровод.

В результате у вас должна получиться десятиметровая скважина.

Хоть и технология известна своей простотой, созданы по ней источники могут использоваться на протяжении трех десятков лет. Говоря о выборе грунта для бурения, стоит отметить пески.

Если из всех технологий выбрать самую популярную, то это, несомненно, шнековая. Благодаря широкому выбору буров вы можете сделать скважину практически на любом участке, не переживая за твердость грунта. Это возможно благодаря использованию специального лопастного долота.

Процесс бурения чем-то напоминает вращения шурупа. К тому же вам не нужно каждые несколько сантиметров вынимать бур из земли для извлекания скопленной земли. Шнеки позаботятся об этом, выбрасывая ее наружу.

Используя шнековую технологию, вы можете бурить скважины с большим диаметром (до 80 см.). Единственным минусом считается невозможность применения данной технологии на участках с сыпучим грунтом. Связано это с тем, что в процессе бурения стенки скважины постоянно обрушаются.

Гидравлическая технология особенна тем, что в процессе бурения участвует сильный водяной напор. Отсюда и название. Но на самом деле используется не просто вода, а специальный раствор кислоты.

Использование этой технологии позволяет бурить недостаточно большие скважины, в сравнении с предыдущими технологиями. Речь идет о 15-метровой глубине и 30-сантиметровом диаметре.

Как сделать спиральный бур для скважины своими руками

Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.

Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.

Нам понадобятся:

• Труба диаметром 500 мм;
• Два диска диаметром 100-150 мм;
• Наконечник (подойдет сверло не меньше 20 мм).

К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.

Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.

После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.

Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

• образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
• извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

• удаление из тела водяной шахты фрагментов разрушенной породы;
• охлаждение режущего инструмента;
• шлифовка внутренней полости шурфа;
• укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Конструкции и применение

Есть три основных конструкции земляных буров:

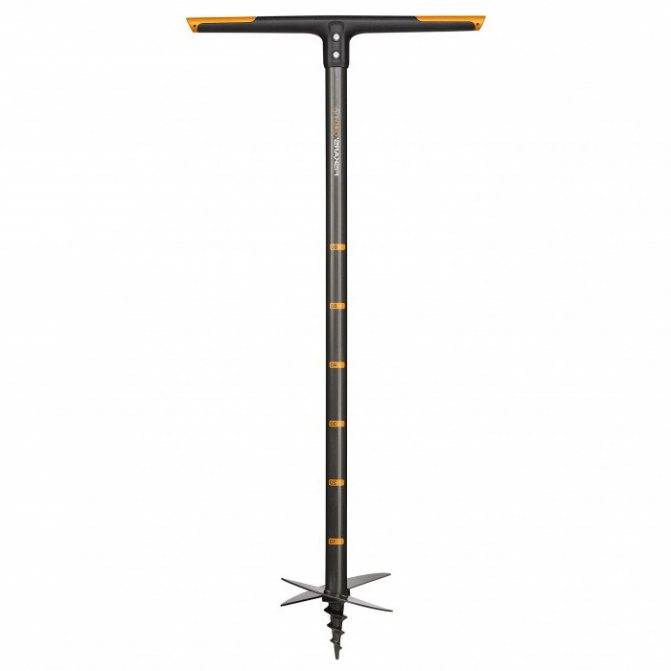

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Самодельный земляной садовый бур

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
  Шнековый бур отличается навитыми спирально несколькими оборотами спирали
• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Как сделать бур для шнекового бурения

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Что потребуется и в какую цену обойдется изготовление

Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.

Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.

Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.

Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.

Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.

Преимущества и недостатки

Зачем же производить эту самоделку, если можно просто вставить в лобзик пилку подлиннее? Чем оправдываются старания?

Ну, во-первых, даже самая длинная пилка электрического лобзика уступает в размере пилке от сабельной пилы. Эта доработка дает возможность распиливать более толстые предметы. Во-вторых, распиливание достаточно толстых брусков упрощает то, что данное изделие позволяет пилить по направлению вниз и в сторону от себя, в то время как лобзик, к примеру, может лишь вперед и от себя.

Конечно, у этой самоделки есть и некоторые недостатки. Например, малая величина амплитуды для достаточно длинного полотна «Сабли». У электрического лобзика менее удобная рукоятка при использовании в качестве преобразованного оборудования.

В любом случае, если использование этого инструмента требуется лишь изредка, тогда он вполне годится в качестве достойной замены оригинала, благодаря которой не придется тратиться понапрасну.

Полезные рекомендации

Если вам понадобится очень длинный буровой стержень, то можно поступить несколькими способами:

• Неплохой вариант – это использование для соединения штанг резьбовых муфт. Так, внутри каждого отрезка труб выполняется резьба, соответствующая диаметру труб. Затем делается резьбовая муфта требуемой протяжённости. Для защиты от самопроизвольного разъединения элементов делают шплинтовой фиксатор.
• При небольших диаметрах труб можно использовать болт и гайку, приваренную к концам секций. Однако этот способ не очень надёжный из-за непрочности сварного соединения.
• Самый простой и эффективный метод – нарезка муфты из куска трубы с большим диаметром, чем габариты штанги. Затем муфта приваривается к концу одной секции, а другая секция свободно вставляется в муфту и фиксируется при помощи поперёк вставленного болта и гайки.

Изготовление слишком длинной неразъёмной буровой трубы усложняет работу. Лучше делать разъёмное соединение. Для этого достаточно использовать секции длиной по 100-120 см. Так вам легко будет подобрать требуемую длину буровой трубы и наращивать её по мере выполнения работ.

Регулировочная штанга

Чтобы самодельная циркулярка из болгарки позволила регулировать глубину пропила, в конструкции необходимо предусмотреть специальную штангу. Изготавливается конструктивный элемент из стального прутка диаметром порядка 4-6 мм. Одно окончание заготовки изгибается в форме петли, расплескивается и фиксируется передними болтами упора из уголков.

На хвостовой части прутка создается резьба, которая впоследствии будет входить в специальный регулировочный проем на рукояти инструмента. До установки штанги на ее резьбу надевается одна гайка. После того как хвостовая часть элемента продевается в отверстие на рукоятке, навинчивается вторая гайка. Благодаря подтяжке и ослаблению указанных крепежей на резьбе собственно и происходит регулировка глубины пропила в ходе эксплуатации самодельной циркулярки.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см

Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями

Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Ямобур электрический своими руками

Ямобур электрический – это все тот же обычный инструмент, только оснащенный электроприводом. Электрическая установка также облегчает труд человека. Электрический ямобур – это не всегда соединение с сетью. Зачастую в таких агрегатах используют в качестве источника энергии дизельное топливо, бензин или газ.

Электрический бур можно попробовать сделать из дрели (хорошо подойдет «Ребир» мощностью 2 кВт) и шнека. При этом у дрели имеется третий конус, а, значит, понадобится токарный станок, чтобы сделать углубления с одной и другой стороны. К переходнику нужно приварить сверло с третьим конусом, но сверлильную часть обрезать.

Конструкция получается весьма массивной, и одному вручную справляться тяжело. Поднимать оборудование лучше при помощи электрической лебедки, а на тиристор установить радиатор.

Процесс изготовления садового бура

Изготовление бура происходит в определенной последовательности. Для начала найдите профессионального сварщика. Прочные места сварки частей бура гарантируют, что изделие не сломается при высоких нагрузках в плотных, глинистых слоях грунта.

Из заготовленной металлической пластины вырежете фрагмент размером 2х10 см. Фрагмент будет играть роль буровой головки. Приварите его к торцу трубы длинной 150 см. Чтобы буровая головка держалась прочно, конец трубы рекомендуем сплющить перед сваркой. С помощью «болгарки» обтачиваем приваренную пластину, сделав ее заостренной и конусообразной.

Вырезаем из металлической пластины две детали размером 3х8 см — это будут режущие кромки. Они нужны для начального врезания в поверхность земли. Кромки привариваются выше буровой головки. Вырезаем опоры нужного размера для крепления ножей. Ножи следует крепить под углом около 15 градусов к горизонтали. Данный угол оптимален для эффективного погружения шнекового бура в грунт.

самодельный шнековый бур

Диск от «болгарки», предназначенный для резки камня, разделите на две половинки, в каждой сделайте по 2 отверстия для крепления на опорных элементах на стержне. Крепление осуществляется с использованием стальных болтов, гаек и шайб. Проследите, чтобы головки болтов смотрели вниз, это снизит сопротивление и облегчит бурение. Выступающие в верхней части ножей резьбовые концы болтов с гайками закройте пластиковыми кембриками. Для кембриков можно использовать поливинилхлоридную трубку. Это защитит резьбу и уменьшит налипание грунта. После закрепления, половинки диска должны образовывать друг к другу угол 30 градусов. Части диска, расположенные ближе к земле, необходимо заострить по кромке.

Вариант изготовления режущей части бура — опоры для крепления режущих инструментов моожно изготовить из разных подручных материалов. Например, из старой автомобильной рессоры, а ножи — из половинок дискового ножа циркулярной пилы. Удобно, чри использовании ножа от циркулярки не придется затачивать режущие кромки.

Последний этап — к верхней части готового бура перпендикулярно к основной трубе привариваем короткую трубу-ручку, к которой будем прикладывать усилия в процессе бурения. На стойке бура яркой краской можно нанести мерные риски, что позволит быстро и точно определять глубину пробуренного отверстия.

Полезные советы и рекомендации

Когда нужна большая длина бурового стержня, можно поступить одним из таких методами.

Применять резьбовые муфтовые соединения:

• для этого на каждом отрезке трубы выполняется наружная резьба;
• затем изготавливаются резьбовые муфты в требуемом количестве;
• чтобы подстраховаться от спонтанного разъединения деталей делается шплинтовой фиксатор.

Использование приваренных болтов и гаек, приваренных к концам секциям. Этот способ применим для разъёмных труб малых диаметров. Но этот метод является не самым надёжным благодаря непрочности сварочного соединения.

Применять, изготовленные заранее, штанговые секции с болтовой фиксацией. Это простой и эффективный способ:

• выполняется нарезка муфт из трубы большего диаметра, чем у разъёмной трубки;
• потом они привариваются к концу одной трубы, а другая труба свободной вставляется в муфту:
• каждое такое соединение фиксируется поперёк вставленным болтом с гайкой.

Цельная и длинная буровая труба будет существенно усложнять работу.

Лучшим решением является разъёмная конструкция с оптимальной длиной секции равной 0,8 до 1,2 м.

Благодаря такому устройству будет проще подобрать нужную длину буровой трубы и увеличивать её по мере необходимости.

Несколько полезных советов, облегчающих бурение скважины, применяя ручной самодельный бур:

• можно применить самодельную желонку для оптимизации процесса выемки грунта на поверхность, так как породу лучше собирать в ёмкость;
• если трудно поднять грунт на поверхность, тогда нужно соорудить рычаг из подручных бочек или брёвен;
• самодельный бур пригодиться и для других работ в домашнем хозяйстве.

Этим инструментом можно выкапывать ямы под заборные столбы или свайный фундамент.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

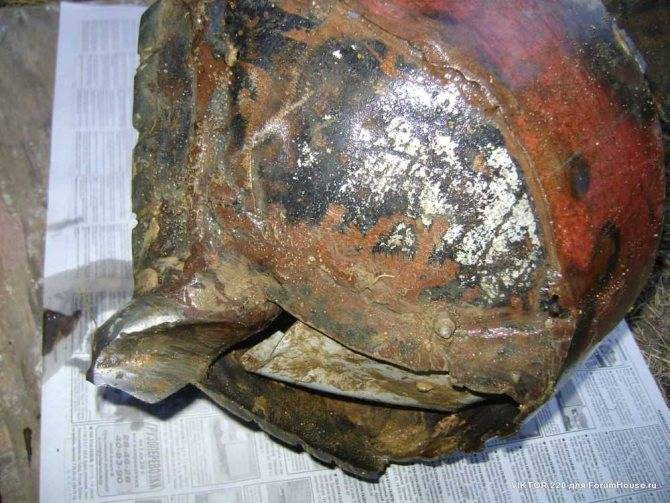

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

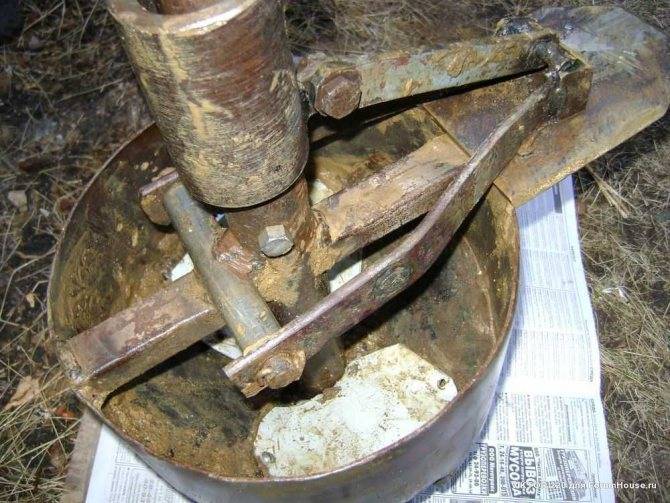

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
