Как устроены камеры сгорания
Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.
Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.
Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями
Важно, чтобы «поршень» входил в корпус как можно плотнее
С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.
Строим печку для работы на отработанном топливе
Применение в качестве топлива отработанного автомобильного масла оправдано в гаражах и на сто, где отработанной смазывающей жидкости всегда бывает с избытком. Такие устройства просты в обслуживании и дают высокую температуру, быстро нагревая помещение. Буржуйка на отработке, собранная своими руками, может работать непрерывно, при должном уходе и обслуживании. Однако огромным недостатком этих конструкций можно считать повышенную пожароопасность.
Буржуйка на отработке — Фото 10
Буржуйка на отработке — Фото 11
Для постройки такой печки понадобится листовой металл и отрезки металлической трубы.
Вот пошаговая инструкция по ее изготовлению:
- Из листового металла сваривают топливный бак – полый цилиндр диаметром 350мм. Он является первичной камерой сгорания.
- В его верхней крышке ближе к краю прорезают отверстие. Через него будет производиться заливка масла, а также проходить воздух, необходимый для первичного горения топлива. По диаметру этого отверстия изготавливают крышку.
- Примерно по размеру топливного бака сооружают верхнюю камеру – в ней будет сгорать смесь воздуха с испаряющимся маслом.
- В трубе около 100мм диаметром сверлят ряды 10мм отверстий. Такая перфорация позволит подводить воздух к вторичной камере сгорания.
- Перфорированной трубой соединяют первую камеру со второй. Необходимая длина трубы – не менее 300мм.
В нижнюю камеру заливают масло и поджигают. Топливо горит и выделяет тепло. Вместе с тем во вторичной камере происходит дожигание испарившегося масла, которое смешалось с воздухом посредством перфорированной трубы. Это дает отличный тепловой эффект и повышает КПД. Если вы решили повторить эту конструкцию буржуйки своими руками, чертеж и подробное описание можно найти на просторах сети.
Безколосниковая печь (БКП) с заслонкой типа «Булерьян»
По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).
Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

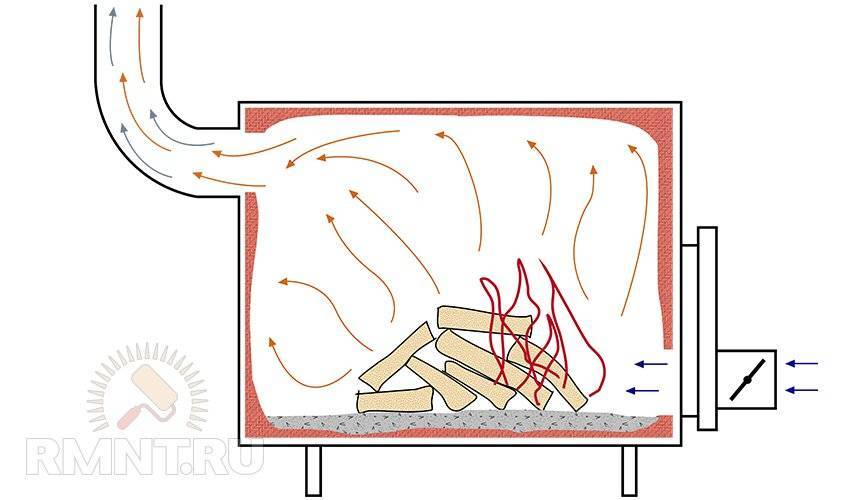

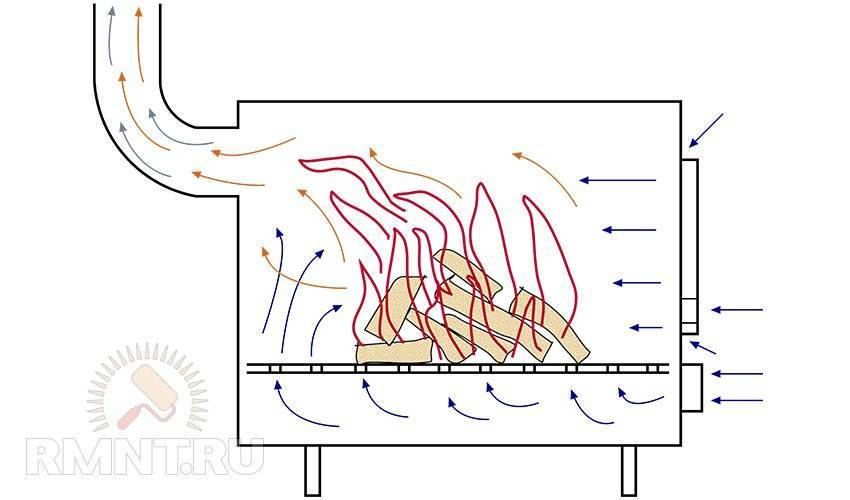

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.
Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.
Принцип работы
Из бочки
В зоне тления дров происходит отток топочных газов, которые в себе содержат определенное количество тепловой энергии. Чтобы эту энергию отобрать, необходимо создать условия, при которых появилась возможность возгорания. Поэтому в дополнительной камере сгорания, которая располагается выше зоны тления, и куда поступают топочные газы, подается кислород в небольшом количестве. Происходит смешивание двух газов и образование воздушно-газовой смеси, которая прекрасно горит. Включается чисто пиролизный процесс.
Чтобы вышеописанная технология проводилась с максимальной эффективностью, необходимо добиться того, чтобы конвекционные потоки, которые исходят из зоны тления топлива, были чуть больше, чем пропускная способность дымоходной трубы.
Какие ошибки могут понизить КПД прибора:
- Большая закладка дров. В данном случае кислорода только будет хватать, чтобы поддерживать процесс тления дров. На сжигание топочных газов его будет уже недостаточным.
- Малая закладка. А здесь все наоборот. Воздух, поступающий из поддувала, будет распределяться по всему объему топки, которая заполнена не полностью. Его часть будет улетучиваться, при этом во второй камере сгорания сжигание газов будет происходить неэффективно из-за избытка кислорода.
Малогабаритная конструкция
Оба варианта неэффективны только потому, что не включается процесс пиролиза. Получается так, что изготавливать печи длительного горения на дровах нельзя до максимально возможных габаритов. Есть определенные ограничения, зависящие от количества закладываемых дров, которые будут поддерживать процесс пиролиза. Это важный момент. Вот почему буржуйки данного типа имеют мощность в диапазоне 8-20 кВт, при коэффициенте полезного действия 75%.
Как сделать своими руками?
Варианты изготовления:
Прямоугольная печь
Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.
Обычно, данная форма выбирается при надобности готовить на печи еду.
На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.
Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.
Из газового баллона
Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.
Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.
Инструкция:
- Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
- По линии распиливаем баллон на 2 части.
- Внизу привариваем решетку – поддувало.
- Устанавливаем решетку, свариваем обе части снова.
- Для вентиля делаем отверстие в радиусе 10 см.
- Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
- Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.
Для готовки на верхней части плиты конструкция немного иная:
- Срезается верхушка у баллона.
- Внутрь вставляются и привариваются прутья.
- Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
- Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
- Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
- Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
- Изготовьте дверцы.
- Сделайте обрамление отверстий из металлических полосок.
- Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.
При изготовлении печи из трубы заварите у нее дно, а также часть сверху:
- Внизу ко дну приварите 4 ножки.
- На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
- Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
- Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.
Работающая на отработке печь
Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.
Инструкция:
- Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
- Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
- Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
- Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
- Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
- Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
- Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
- Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
- Приварите к нижней плоскости 4 ножки.
- Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
- Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.
Как изготовить буржуйку из стали
Печь буржуйка конвекционного типа.
Если нужно отапливать домик на даче и готовить еду, обязательно следует знать о том, как сваривать буржуйку самому из листовой стали. Данная конструкция не будет требовать много топлива. Это достигается за счет установки перегородок в топке, надежного крепления дверей и возможности выполнять регулировку потока воздуха. Чтобы изготовить подобное устройство своими руками, понадобится подготовить такие элементы:
- лист металла толщиной 4 мм или более;
- металл толщиной 8-12 мм, из которого будут изготавливаться перегородки;
- решетка;
- дымоходная труба;
- уголки, из которых будут сооружаться ножки;
- устройство для сварки.
Последовательность действий по изготовлению
Из стального листа первым делом нужно вырезать элементы для корпуса и несколько перегородок, которые будут монтироваться в верхней части топки. Они смогут сделать для дыма лабиринт, в результате чего повысится эффективность печки. В верхней части можно проделать углубление для дымоходной конструкции. Рекомендуемый диаметр углубления составляет 100 мм. Далее надо будет проделать углубление для варочной поверхности диаметром 140 мм.

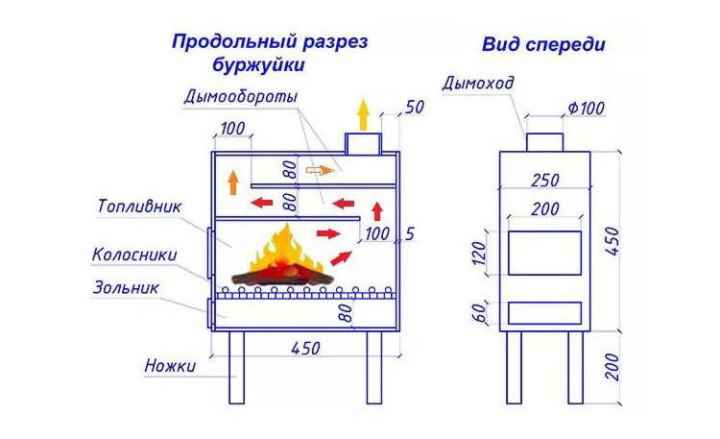

Печь буржуйка из листовой стали.
С помощью сварочного устройства нужно прикрепить боковые элементы к нижней части конструкции. К боковым стенам понадобится прикрепить полоски из металла большой толщины. В результате можно будет прикрепить решетку колосника. Это может быть лист металла с углублениями диаметром порядка 20 мм. Решетка может быть изготовлена из арматурных прутков. На следующем этапе к боковым стенам нужно прикрепить опорные элементы из металлической полоски. После этого выполняется монтаж перегородок.
Из металла следует вырезать дверки для топки и зольника. Их можно установить на обыкновенные петли. Однако более надежным вариантом является использование завесов из стальных труб и прутьев. Их можно закрепить на клиновые щеколды. Элементы вырезаются из листа нержавеющей стали, после чего закрепляются болтами. Чтобы можно было выполнять регулировку интенсивности сгорания топлива, на дверке, которая закрывает зольник, надо проделать углубление для монтажа заслонки.
К углублению для дымоходной конструкции нужно прикрепить гильзу высотой 200 мм, на которую будет монтироваться труба. Сохранять тепло поможет заслонка в трубке. Для нее надо будет вырезать круг из металлического листа. Одну крайнюю часть прута из стали нужно согнуть. После этого в трубке понадобится проделать несколько параллельных отверстий. Далее монтируется прут, после чего к нему приваривается круглая заслонка.
Схема устройства кирпичного ограждения для буржуйки.
Трубу дымохода следует устанавливать под углом 45°. Если она будет проходить через углубление в стенке, в этом месте деталь надо обмотать стекловолокном, после чего закрепить цементной смесью.
Чтобы исключить появление ожогов от прикосновения к раскаленной печке, понадобится с нескольких сторон соорудить экран для защиты из стали и расположить на расстоянии 50 мм. Если есть желание увеличить коэффициент тепловой отдачи, конструкцию можно обложить кирпичом. После того как топка будет окончена, кирпич еще некоторое время будет обогревать дом. Кладку следует выполнять на расстоянии 12 см от корпуса из металла.
Подушка воздуха может стать защитой тепла.
Для ее реализации в кладке сверху и снизу надо проделать отверстия для вентиляции.
Печь на дровах длительного горения
Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.
Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:
Чертеж самодельной дровяной печи длительного горения.
- Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
- Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
- Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
- Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
- В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.
Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.
Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем
Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.
О цене и качестве
Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.
Печь-буржуйка “Гном”
К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.
Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные
Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис
ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс
рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.
Чугунные буржуйки
1 Как устроена буржуйка – зольник, топка и дымоход
Чтобы изготовить печь-буржуйку, вы должны понимать ее устройство. Схема буржуйки чрезвычайно проста. Фактически этот очаг состоит из трех основных зон. Зольник – это участок в нижней части корпуса, отделенный от остальной печи колосниковой решеткой. Сквозь ячейки этой решетки в печь поступает воздух, необходимый для горения топлива. В обратном направлении ссыпаются мелкие несгоревшие частички дров или угля (зола или шлак).
Буржуйка состоит из трех основных частей: зольника, топки и дымохода
Топка – участок над колосниковой решеткой зольника. В простых печах, к которым относится интересующая нас буржуйка, топка заполняет весь остальной объем корпуса. В эту камеру загружают дрова, уголь, торф или пеллеты, поэтому у топки должна быть широкая дверца с надежным запором. Чистить эту камеру от несгоревших остатков топлива нужно только в случае использования в качестве такового каменного угля, образующего при горении твердый шлак. Во всех остальных случаях несгоревшие остатки просыпаются сквозь колосники в зольник.
Дымоход – воздуховод, врезанный в верхнюю часть топки со стороны, противоположной месторасположению дверцы для загрузки топлива. У печей-буржуек дымоход собирается из металла и состоит из колена (углового участка), горизонтального боровка и вертикального канала для отвода газообразных продуктов горения на улицу. В большинстве случаев дымоход буржуйки выходит на улицу сквозь стену, поэтому внутри помещения находятся колено и боровок, а вертикальный участок располагается за пределами дома. Поэтому эту часть дымохода делают как из металла, так и из кирпича, асбестоцементных или керамических труб.
Дымоход от буржуйки обычно выводят на улицу через стену
Устроенный таким образом очаг обустраивают на основе любой герметичной емкости из металла. Для этого в емкости прорезают проемы под дверцы, разделяют ее внутреннюю часть на две зоны – зольник и топку, и врезают в предварительно рассверленную часть колено дымохода. Как видите, изготовить такую систему своими руками не так уж и сложно. И далее по тексту мы предложим вам два варианта пошаговых инструкций, описывающих технологию сборки подобных тепловых генераторов.
Как правильно сложить печь буржуйку?
Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.
Схема и чертеж
Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:
Фото№1 – чертеж буржуйки из кирпича своими руками
Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:
Фото №2 – порядовая раскладка кирпичей (схема)
С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:
- Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
- Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
- Продолжаем кладку (смотри фото №2, ряд №1).
- Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
- Прямо над поддувалом ставим колосники.
- Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
- Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
- Поверх кладем ряд на постель по контуру четвертого.
- Следующий – снова на ложок. Сзади ставим 2 кирпича.
- Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
- Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
- Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
- На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
- Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
- Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
- Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
- Устанавливаем металлический лист перед топкой.
- Устанавливаем плинтус.
Пример готовой буржуйки из кирпича
Сушка
Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.
- Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
- Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.
Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.
Изготовление дверцы для топки
Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:
| Размер | Поддувальные, прочистные дверки, мм | Проемы под топочные дверки, мм | |||
| длина | 25 | 25 | 25 | 30 | 25 |
| ширина | 130 | 130 | 250 | 250 | 250 |
| высота | 70 | 140 | 210 | 280 | 140 |
Дверь для топки изготавливаем по чертежам, представленным на фото №3:
Фото №3 – чертеж дверки для топки и прочистной камеры
Обшивка металлом
Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.
Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.
Материалы и инструменты
Буржуйка не потребует при изготовлении своими руками множества средств и материалов. Для опытного мастера не составит труда подобрать правильные материалы, новичкам рекомендуется воспользоваться списком деталей, которые имеются в каждом гараже. Стальной лист, служит для перемычки, варочной плиты, конструктивная особенность которой, потребует материала для основания, газовый баллон, бочку или автомобильное колесо.
Труба для дымохода не должна превышать установленных длины и диаметра по чертежам. Колосник потребует арматурного прута диаметром до 1,5 см, готовое изделие реализуется специальными магазинами. Размеры устройства зависят напрямую от диаметра баллона или бочки.
Из инструментов обязательно наличие болгарки, которая выступает в роли шлифовальной машинки одновременно. Для качественной резки и обработки, необходимо иметь несколько насадок разного типа. Сварочный аппарат, укомплектованный электродами, средствами защиты, измерительные и маркировочные приборы, металлическая щетка и дрель.
Модернизация печек буржуек
Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.
К выбору труб для дымохода стоит подойти с особым вниманием – слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения. Увеличить эффективность печки поможет не только пиролиз
Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки
Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.
Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения. Недостатком такого подхода является осаждение сажи на горизонтальном участке.
Самый интересный вариант модернизации – сооружение «рубашки» из кирпича или камня. Она будет накапливать в себе тепло и постепенно отдавать его в помещение. К тому же «рубашка» поможет облагородить далеко не самую красивую печку буржуйку.
Устройство и принцип работы буржуйки длительного горения
Описанные выше способы увеличения времени непрерывной работы печи успешно реализованы в конструкции буржуйки, которую мы предлагаем к изготовлению. Агрегат состоит всего из нескольких частей и отличается необыкновенной простотой, что, впрочем, не мешает ему успешно конкурировать с более сложными отопительными приборами.
Дрова закладываются в корпус, который чаще всего выполняется в виде цилиндра. Сверху топливо прижимается воздухораспределительным устройством в виде полого стержня с поршнем (тяжёлым металлическим диском, по центру которого проделано отверстие для подачи воздуха). К нижней части стального блина приварены опорные лопатки (лопасти), ширина которых определяет высоту зазора между топливом и поршнем. Другими словами, от размера лопастей зависит объём камеры сгорания. К обратной стороне диска приварена труба, по которой в печь поступает воздух. Для регулирования его количества канал полностью или частично можно перекрыть при помощи сдвижной заслонки.
Устройство и принцип действия буржуйки длительного горения
В верхнюю часть корпуса буржуйки врезан патрубок для подсоединения дымохода. Чтобы обеспечить нормальную тягу высота трубы должна быть не менее 4 м. Сверху агрегат закрывается крышкой, которая имеет отверстие для воздухораспределительного устройства.
Первичный воздух подаётся непосредственно под поршень, который делит рабочее пространство на две камеры. Точное дозирование кислорода даёт возможность уменьшить интенсивность пламени, способствуя переходу в режим газогенерации. При этом тепловая энергия выделяется не только горящим топливом, но и пиролизными газами, которые активно дожигаются под крышкой. Вторичный кислород для их окисления подаётся через специальное окно в верхней части печи, а в самом простом случае — сквозь щель между трубой подачи воздуха и верхней крышкой. После прогорания верхнего слоя дров металлический диск под собственным весом опускается, обеспечивая доступ кислорода к новому топливному горизонту.
Продукты сгорания выводятся из печи по дымоходу, врезанному в верхнюю часть корпуса. Для того чтобы ещё больше повысить теплоотдачу, дымовую трубу присоединяют к отопительному прибору посредством небольшого горизонтального перехода, который играет роль воздушного теплообменника.
Буржуйка из баллона
Буржуйка из газового баллона своими руками это лучший способ для изготовления в домашних условиях. Она идеально подойдет для обогрева гаража, и небольших подсобных помещений.
Приступаем к работам:
За основу берем газовый баллон объемом пятьдесят литров. Чтобы его начать разрезать болгаркой, необходимо зажать баллон в тиски, делается это за нижнюю часть. Затем берем газовый ключ, одеваем его на вентиль. Теперь, на ручки ключа одеваем длинную трубу, которая у нас будет выступать в роли рычага. Постепенно и медленно начинаем откручивать вентиль
Внимание! Даже если баллон пустой, в нём всегда остаётся остаточный газ. С ним надо быть предельно аккуратным.
Открутив вентиль, заливаем в середину воду, до самого верха
Когда емкость полная водой, можно приступать к резке. Это нужно для избежания взрыва от искры даже если баллон пустой, в нём есть остаточный газ в микропорах .
Вооружаемся болгаркой с диском по металлу. Первым делом срезаем алюминиевую этикетку.
Берем выбранную трубу для дымохода. Устанавливаем её на место вентиля, маркером или карандашом обводим трубу по кругу. Болгаркой вырезаем этот участок.
От первого верхнего шва отступаем три сантиметра вниз, проводим ровную линию, по кругу. Теперь по линии срезаем верхушку баллона. Сами швы болгаркой резать нежелательно, там очень толстый металл.
Размечаем расположение топочной и зольной дверцы. У нас дверца камеры горения имеет размеры 25 на 20 сантиметров, а дверка зольника 25 на 10 сантиметров. Корпус будущей буржуйки из газового баллона своими руками мы сделали.
Вырезаем болгаркой наши разметки дверок. Чтобы было удобно приваривать петли, и они ровно располагались, разрезы желательно делать не полностью, лучше оставить полсантиметра. После разрезов располагаем на поверхности навесы, привариваем их сварочным аппаратом.
Сварочные швы зачищаем болгаркой. Затем, прорезаем остатки металла на дверцах. Теперь, делаем по периметру дверей нащельник. Просверливаем отверстие ближе к краю. Изготовляем ручку задвижку. В ручке сверлим отверстие. Фиксируем её к дверце на болтик. Гайку можно прихватить сваркой.
На корпусе буржуйки делаем крючок, привариваем его. Над ручкой привариваем скобу из металла. Изготовление буржуйки в гараж своими руками, практически завершено.
Идентичным способом делаем дверцу зольника. Теперь, нам нужно приварить колосники, которые разделят зольник и топку. Их желательно сделать из 16-й или 18-й арматуры.
В верхней части, необходимо вварить сегменты, которые дым из топки будут частично преграждать. И он будет не сразу выходить на улицу, а сначала проходить между этими элементами, за счет чего агрегат будет сохранять больше тепла.
На верхнюю часть, которую мы срезали, привариваем отрезок трубы. После этого подносим верх баллона на своё место и обвариваем сплошным швом.
На этом этапе буржуйку можно тестировать и, если все нормально можно устанавливать в помещение и греться. На конструирование буржуйки из баллона уходит примерно день. Но сама конструкция настолько простая, что сделать ее сможет даже новичок.
О топливе
Лучший вариант топлива для печи длительного горения – это сухие полешки. Однако, часто печи для того и делают, чтобы сэкономить на добротном топливе и использовать что есть под рукой.
Пеллеты, произведённые сухим прессованием, могут быть из чего угодно:
- шишек;
- щепы;
- опилок;
- ореховых скорлупок;
- соломы;
- коры;
- шкурок семечек;
- шелухи от чеснока и лука;
- цитрусовых корок.
Уголь может давать очень высокие температуры. Его можно использовать, только если печь Вы делали из очень толстых материалов, иначе она быстро прогорит.
Для небольшого домика или гаража печь длительного горения может стать отличным решением. Имея некоторые навыки сварочных работ её можно сделать за один-два дня. Это поможет заметно сэкономить средства.
