Плюсы и минусы алмазного стеклореза
Режущее лезвие неподвижно закреплено на рукоятке при помощи серебристого припоя. Для изготовления лезвия используется алмаз. Он может быть натуральным, что позволяет работать с материалом толщиной в пределах 5-10 мм. При использовании синтетического алмаза, инструмент может применяться для резки поверхности, толщина которой не больше 5 мм.
Алмазный обладает рядом преимуществ. Среди них можно выделить такие:
- Возможность осуществления резки без предварительной разметки.
- В случае затупления алмазной головки ее можно заточить самостоятельно или заменить на новую.
- Конструкция имеет несколько (1-3) прорезей, предназначенные для отламывания поверхности.
- Наличие на рукоятке прорезиненных накладок.
- Возможность использования как опытными, так и начинающими мастерами.
Его популярность не уступает масляному. Это обусловлено тем, что его ресурс достигает 10 тыс. пог. м.
Стеклорезы для вырезания кругов и овалов
Для вырезания правильных кругов и овалов разработаны циркулеобразные стеклорезы и даже системы из нескольких инструментов. Самый простой «циркуль» представляет собой конструкцию, состоящую из присоски, жестко фиксирующейся на стекле, регулируемой шкалы, позволяющей задать нужный радиус, и непосредственно стеклореза – как правило, масляного.
Для получения овала используют системы, состоящие из расположенных перпендикулярно друг другу штанг с присосками и стеклореза. Радиусы подбираются таким образом, чтобы их пересечение дало правильный овал, а затем выполняются работы по резке и извлечению нужного элемента стекла.

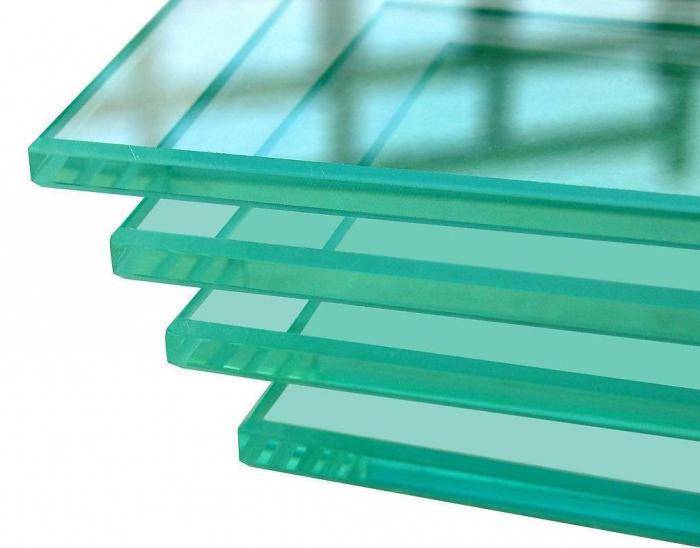

Виды стекол и особенности работ
Для того чтобы понять как можно резать стекло желательно знать какие стекла бывают и какие предстоит обрабатывать. Каждый сорт этого материала предполагает разный подход.
В промышленности и быту применяют такие сорта стекол:
- Закаленное – это сорт, практически нельзя разрезать. Если есть потребность его резать, то надо озаботиться тем, что бы заготовка приобрела потребную форму еще на ранних этапах обработки. Закаленное стекло можно обрабатывать только на специальном оборудовании и это происходит на предприятиях по его производству.
- Рифленое – это узорчатое изделие, которое часто применяют для украшения дверных конструкций, мебели, предметов интерьера. Для резки этого материала нет нужды в использовании специальных станков. Ее можно выполнить с применением обыкновенного роликового стеклореза, при этом, резать надо по гладкой стороне.
- Органическое стекло – это полимерный материал, который изготовлен на основе эпоксидных смол. Для того, что резать этого материал нет нужды в использовании каких-либо специальных инструментов. Можно использовать обыкновенную ножовку по металлу. Если толщина листа не превышает 2 мм, то разрезать его можно использовать как канцелярский, так любой заточенный нож.
Оргстекло
Рифленое стекло
Закаленное стекло
Основное правило, которое требуется соблюсти, перед тем как резать стекло – это использование средств индивидуальной защиты (очки, фартук, перчатки) если объем выполняемых работ довольно большой, то целесообразно использовать респиратор. Перед тем как начать резать этот материал поверхность стола, на котором будут выполнять работы, закрывают плотной бумагой или тканью.
Алмазным диском
Этот способ нельзя назвать безопасным. Обработка листа с использованием алмазного диска требует особой аккуратности, и соблюдения требования мер безопасности. Но обработка стекла с помощью круга позволяет быстро и эффективно разделать стеклянный лист. Для работы будет необходима болгарка, пильный диск, с алмазным напылением с толщиной в 0,1 мм.
Процесс резания выглядит следующим образом.
Лист должен быть уложен на ровную поверхностью. Затем на поверхности необходимо провести машинкой, точнее вращающимся диском, по поверхности листа. Касание должно быть осторожным. После этого должна образоваться небольшая канавка, которая внешне напоминает широкую линию от стеклореза. Затем стекло можно отломить на обозначенном месте.

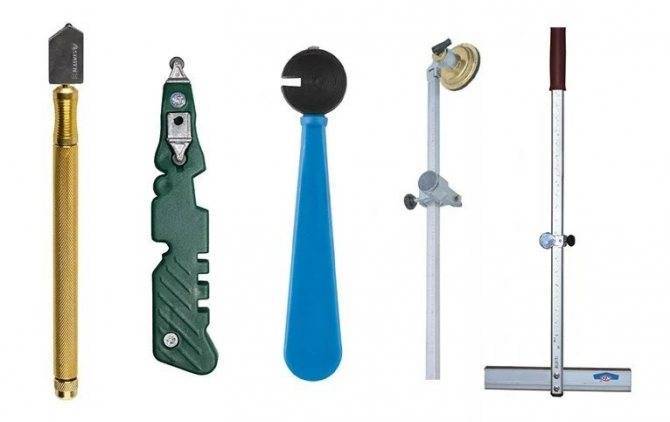

Что такое стеклорез?
Стекло – материал хрупкий, а посему работать с ним тяжело, подход должен быть деликатным, и на первый взгляд это мастерство доступно далеко не каждому. Но это не так, маленький ручной инструмент поможет справиться с этой задачей даже дилетанту, потому что резка стекла стеклорезом заключается в аккуратном нанесении царапины на его поверхность. После этой операции нужно всего лишь отломать изделие по этому контуру.
Но не всякое стекло можно обрабатывать таким образом, закаленное просто рассыплется на мелкие осколки от вашей попытки его расколоть с помощью данного приспособления. Поэтому работать следует только с незакаленным стеклом, которое устанавливают преимущественно в окнах жилых домов, а вот в автомобилях, например, вы такого вида уже не встретите. Еще строители часто используют стеклорез для плитки из керамики, потому что она имеет схожую структуру и легко поддается таким же манипуляциям, не теряя формы.
В промышленности стекольщик, конечно же, не пользуется ручным вариантом обсуждаемого инвентаря, там стоят автоматические установки, на которых лист стекла крепится на специальных фиксаторах и обрабатывается резцом по программируемой траектории. Но без человека тут не обойтись все равно, рабочий потом вручную отламывает материал по полученному контуру. Автоматические и полуавтоматические столы позволяют обработать большее количество метров стекла без смены режущих поверхностей.
Как резать стеклорезом?
Пользоваться стеклорезом эффективно, при этом избежав большого количества отходов, не так уж и сложно, если следовать приведенной последовательности действий:
- Стекло очищается от любых загрязнений и просушивается. Далее лист укладывается на ровную и мягкую поверхность, например толстую ткань, войлок.
- Перед тем, как начать работать непосредственно стеклорезом, следует подготовить бумажный план раскроя стекла.
- Процесс резки заключается в следующем: для удобства работы берется шаблон или линейка, которая обязательно плотно прилегает к листу, а кроме того, не скользит по стеклянной поверхности. Стеклорез удерживается у основания рукояти. Чертится линия, начиная от дальнего края, без нажима, при этом слышно характерное потрескивание стекла. В итоге получится почти невидимая царапина, если говорить об алмазном инструменте.
Роликовый же вариант требует более сильного нажима, а результатом станет белая глубокая линия. Эта работа проделывается всегда за один раз, а в случае какой-либо ошибки, лист переворачивается, и новая черта ведется уже по обратной поверхности.
-
- Последний этап – разлом стекла. Для этого на руки надеваются защитные перчатки. С обратной стороны стекла выполняются легкие постукивания оправкой, что упростит процесс. Далее лист укладывается на край стола по линии реза, после чего отламывается резким движением вниз. Если в итоге наблюдается наличие узких полосок, они отламываются пазами с проложенной бумагой или резиной.
Для придания кромке стекла гладкости, надеваются защитные очки и используется дрель с зажатой в патроне точильной насадкой.
Конструкция

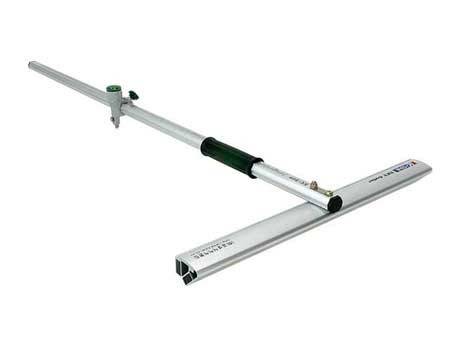

Внешне быстрорез для стекла, разработанный полвека тому назад немецкой фирмой Bohle, действительно похож на швабру: длинное полотно, посредине которого находится ручка. Однако этим сходство и исчерпывается.
Стеклорезы конструкции фирмы Bohle разработаны для прямой резки стеклянного листа, имеющего значительные размеры – до 3500 мм. Они включают в себя:
измерительную линейку;
перемещающийся по ней рабочую головку;
подшипниковые узлы, отвечающие за точность направления;
сменный блок с режущими роликами, количество которых изменяется в зависимости от длины реза;
систему смазки зоны разделения;
ручку-штангу.
Такие инструменты производятся в блочном исполнении, различаясь по ширине измерительной линейки и по количеству роликов. Выбор типоразмера сменной головки производится по наибольшей толщине стекла. При работе на столе такие устройства для резки стекла оснащаются специальными полозьями, которыми быстрорез надёжно фиксируется на опорной плоскости. Для повышения производительности резки выпускаются и специальные исполнения быстрорезов, у которых имеется возможность монтажа нескольких режущих головок. Такой инструмент используется в промышленных цехах и участках, и предназначен для массовой резки стекла по прямолинейному замкнутому контуру. Для коротких резов применяются торцевые быстрорезы с подобным принципом работы.
Промышленная резка стекла
Различные модели самореза хороши при небольших объемах работ или при работе на выезде – остеклении загородного коттеджа, квартиры, теплицы и т.п. В промышленных масштабах, например, при производстве стеклопакетов для пластиковых или деревянных окон, эффективнее использование специализированного оборудования, позволяющего получать несколько кубометров нарезанного стекла в день.
К такому оборудованию относятся программируемые механические стеклорезные станки, установки лазерной резки а также установки для пескоструйной и гидроабразивной резки стекла. Последние две считаются наиболее эффективными, поскольку не оплавляют кромку стекла, позволяют выполнять высокоточную резку.
Конечно, приобретать подобные установки имеет смысл при организации собственного производства. А пока дело ограничивается периодической необходимостью вырезать отдельные элементы из стекла, стоит озаботиться покупкой хорошего стеклореза. Ценовой диапазон этих инструментов позволяет подобрать подходящую модель людям с любым уровнем достатка. Однако следует помнить, что экономить надо с умом, поэтому приобретать инструменты лучше в специализированных магазинах, а не на рынке с рук — у сомнительных продавцов. Ведь в этом случае может оказаться, что вместо выгодной покупки вас ожидает разочарование и необходимость снова отправляться на поиски стеклореза.
Алмазный стеклорез
Самым первым среди стеклорезов был инструмент, рабочим элементом которого являлся маленький алмаз. Такая модель и сейчас считается одной из лучших, не потерявшей актуальности даже при появлении современных высокопрочных материалов.
Алмаз надежно закреплен в державке с помощью серебряного припоя, что обеспечивает необходимую прочность соединения. Державка имеет прорези, чтобы удобнее было отламывать узкие полоски стекла, и деревянную ручку для удобства работы с инструментом. Алмазный стеклорез способен резать листовое стекло толщиной до 10 мм, а его «пробег» составляет не менее 10000 м. При затуплении одного режущего ребра инструмента в работу вводится другое. Стопорный винт на державке ослабляют, а резец поворачивают на 90° и снова закрепляют.
Наряду со стеклорезами, оснащенными натуральным алмазом, существуют инструменты с синтетическими алмазами. Они значительно дешевле и не менее эффективны в работе. Однако для таких инструментов есть определенное ограничение по толщине стекла – она не должна превышать 5 мм.
Со временем даже алмазы изнашиваются, поэтому их приходится притачивать. Этот процесс выполняется на чугунном диске или бруске, покрытом мастикой с алмазной пылью. Резец притачивают до тех пор, пока он не станет оставлять на стекле ровную тонкую линию.
При выборе алмазного стеклореза для домашнего использования, следует знать, что эти инструменты выпускаются с резцами двух типов: с четырехранной пирамидой и с криволинейной режущей кромкой. Первые предназначены для опытных резчиков, со вторыми проще справиться непрофессионалам.
Устройство и характеристики
Конструкция простейших стеклорезов состоит из ручки с соединительным стержнем (трубки), головки, выполненной в виде молоточка, и оправки с режущим элементом, в роли которого выступает кристалл искусственного алмаза.
По типу крепления головки различаю:
- Неподвижный инструмент.
- Варианты с вращающейся оправкой, способные повторять в соответствии с шаблоном кривые линии.
Алмазный кристалл бывает двух видов, в зависимости от формы, крепится в державке, как правило, серебряным припоем, а для самого крепления существуют предусмотренные ГОСТом допуски:
- Резец в форме четырехсторонней правильной пирамиды. Тут допуск перпендикулярности проекции режущей кромки к оси державки не должен быть выше 30`.
- Резец в форме криволинейной поверхности. Допуск прямолинейности проекции режущей кромки должен быть до 0,015 мм.
Рассмотренный вариант стеклореза называется алмазным.
В случае использования в качестве режущего элемента одного или нескольких роликов – роликовым.
Пазы на головке стеклореза
В классическом исполнении стеклорез имеет один или несколько пазов (разной ширины) на головке.
Немного реже встречаются варианты, где пазы вырезаны в небольшой планке, прикрепленной к стержню рукояти.
При помощи этих углублений выполняют отламывание кромки стекла.
Например, пазы пригодятся для удаления лишнего материала, если разлом отошел от места разметки.
Также для этих целей используют пассатижи или специальные щипцы.
Материал стеклорезов и резцов
Рукояти стеклорезов производят из твердого дерева, фенопласта, полистирола или других материалов, схожих по механическим свойствам.
В производстве всех остальных элементов (разве что кроме алмазного резца) используют металлы и сплавы:
- Державка. Для ее изготовления используют сталь (15, 20, 25).
- Соединительный стержень и молоточек. Тут используется латунь (ЛС59-1) и сталь (20, 25, 30) с защитным покрытием.
Основание стеклореза также зачастую изготавливается из алюминия.
Что касается рабочих элементов инструмента, то:
- Алмазный резец изготавливают из натурального или синтетического алмаза, причем последний по эффективности ничуть не проигрывает первому.
- Твердосплавный резец изготавливают из победита, представляющего собой сплав из 90% карбида вольфрама, выступающего в роли твердой фазы, и 10% кобальта.
- Твердосплавные ролики изготавливают из кобальто-вольфрамовых сплавов.
Размеры и вес стеклорезов
Длина стандартного алмазного стеклореза составляет около 120 мм, ширина молоточка –30 мм, его толщина – 8 мм.
В продаже встречаются варианты длиной от 80 до 200 мм.
Вес инструмента составляет 20 – 100 г.
Размеры резцов и угол заточки роликов
Согласно ГОСТу, полная длина алмазного резца пирамидальной формы составляет 22 мм, а криволинейного – 16 мм.
При этом максимальная толщина стекла, с которым способен безопасно работать стеклорез с натуральным алмазом — составляет до 10 мм.
Роликовый резец может оснащаться роликами самых разных диаметров, где наиболее распространенными являются 6,6-миллиметровые варианты.
Угол заточки – 100 градусов, максимальная глубина реза – 5 мм.
Существуют варианты с масляным охлаждением роликов, с углом заточки 150 градусов для реза материала толщиной до 20 мм и 135 градусов – для толщины до 10 мм.
Назначение стеклореза
Использование любого стеклореза, будь то ручной инструмент или полуавтоматический стол для резки стекла, подразумевает нанесение на поверхность заготовки прямой царапины, по линии которой материал всегда разламывается вручную.
При этом стеклорез также используют для работы с керамикой, например, кафельной плиткой.
Не проблема для инструмента и рифленое стекло.
Некоторые типы стеклорезов способны резать по прямой линии относительно толстый материал (вплоть до 19 мм), даже если на нем имеется неглубокий узор, другие же предназначены для фигурной резки, например, по кривым линиям.
Как просто резать стекло в домашних условиях своими руками стеклорезом
Занимаясь ремонтными работами по дому каждый владелец квартиры рано или поздно сталкивается с необходимостью остекления окон, дверей или книжных полок.
Хорошие навыки стекольщика приобретаются только за счет практики, часто довольно продолжительной. Однако освоить приемы этой специальности не так уж сложно самостоятельно.
Наши советы домашнему мастеру по подготовке и безопасным способам резки стекла при ремонте квартиры своими руками призваны исключить типовые ошибки, допускаемые неопытными новичками, помочь понять их основные причины, исключить из работы.
Прочитайте их
Проявляя элементарную аккуратность и осторожность, вполне можно научиться работать со стеклом уверенно и надежно
Состав:
- олифа — 220 г;
- мел молотый — 810 г.
Состав:
- олифа — 180 г;
- мел молотый — 600 г;
- белила сухие — 200 г.
Технология приготовления:
- мел насыпают горкой;
- сверху делают выемку;
- вливают в нее олифу и/или белила;
- перемешивают компоненты до состояния теста.
Как закреплять стекло
В домашних условиях используют два метода установки:
- на замазке;
- штапиком.
Гвозди крепления штапика удобно забивать не молотком, а боковой поверхностью стамески. Удары наносят проводя ее косым срезом во время скольжения по стеклу.
Правила безопасности
Острые кромки и заусеницы стекла легко прорезают кожу человека. В качестве защиты от случайных травм используют прочную хлопчатобумажную одежду и рукавицы или перчатки. Позаботьтесь о хорошей обуви.
Работа по резке стекла требует соблюдения всех тех правил безопасности, что и при обращении с любыми инструментами в быту.
Если все же неприятность произошла, то придется обрабатывать ранки средствами первой помощи из медицинской аптечки. Она должна быть под руками.
Особое внимание при работе со стеклом необходимо уделить защите глаз. Прозрачные очки хорошо справляются с этой функцией
К сожалению очень многие люди не соблюдают эти простые правила.
Все вышеперечисленные практические советы должны помочь вам правильно резать стеклорезом и устанавливать заготовки в рамки. Улучшить их восприятие поможет просмотр видеоролика Андрея Смирнова “Учимся резать стекло”.
Как работает быстрорез?
Разделение стекла выполняется рабочим роликом с определённым углом заточки – для быстрорезов это 138º, хотя для более тонких стёкол используются ролики с меньшим углом. Переточка роликов, материалом для которых выбирается твёрдый сплав на основе кобальта и карбида вольфрама, невозможна. Секрет используемого сплава фирмы-производители не разглашают, но, судя по условиям применения, это сплав, сходный с отечественными марками ВК3 или ВК5. При затуплении роликов, рабочую головку снимают, и устанавливают туда новый комплект режущей оснастки.
Особенностью быстрорезов для стекла является постоянная смазка зоны реза. Она осуществляется путём подачи специальной жидкости, которая выполняет несколько функций:
- охлаждает ролики;
- смачивает поверхность стекла;
- снижает нагрузку на режущую кромку, способствуя расклиниванию материала.
Если рабочей жидкости нет, её вполне может заменить обычный керосин, в который для увеличения вязкости добавляют несколько капель масла «Индустриальное-12» (или аналогичное).
Основная проблема, возникающая при пользовании обычным стеклорезом – гарантия перпендикулярности перемещения ролика относительно поверхности стекла. У быстрорезов такой проблемы нет, поскольку за данным параметром следит направляющая система. Поэтому мастеру остаётся только тщательно выставить по измерительной шкале на штанге ширину разрезаемого стекла.
https://youtube.com/watch?v=jGNDNtRiOYw%3F
Особенности использования
Производство быстрорезов для стекла, кроме фирмы Bohle ведут и другие торговые марки, среди которых наиболее известна южнокорейская фирма K-Star (предлагаются к продаже, впрочем, и инструменты китайского производства). Подобная продукция характеризуется значительно меньшей ценой, однако не отличается точностью сборки направляющих головок, из-за чего ближе к краю реза возможно расхождение от первоначально заданного направления движения на 2…4 мм. Китайские быстрорезы начинают «вилять» быстрее, чем южнокорейские.
Выбор модели быстрореза производят по наибольшей ширине разрезаемого стекла. Поскольку рассматриваемый инструмент для резки стекла можно располагать по любой из двух сторон листа, то по примерном достижении середины длины реза быстрорез можно перевернуть на 180º, установив его по противоположной кромке, после чего-либо продолжать прежнюю траекторию перемещения рабочей головки, либо, воспользовавшись измерительной линейкой, начать новый рез. Жёсткость измерительной линейки гарантирует практически полное совпадение двух линий реза. Таким образом, длина штанги устройства должна лишь несколько превышать максимальную длину реза. Например, для реза длиной в 1200 мм потребуется быстрорез для стекла с длиной штанги от 650 мм.
При постоянной эксплуатации такие стеклорезы требуют должного обслуживания. Чаще всего приходится улучшать подачу смазывающей жидкости (для этого рекомендуется слегка выдвигать фитиль), следить за состоянием направляющих (люфт в роликах более 0,1…0,2 мм недопустим), тщательно очищать от пыли и загрязнений поверхность измерительной штанги.
