Чем резать стеклопластиковую арматуру

Ведущие производители

Существует около 10-ка проверенных производителей стеклопластиковой арматуры, которые успели проявить себя в этом сегменте рынка. Причем предприятия существуют практически во всех крупных географических зонах: центральной части России, а также Сибири, Урала. Назовем самые крупные из них:

НПЦ «Спецполимер», НПК «АРМАСТЕК», Московский завод композитных материалов. (г. Москва и МО);
Лидер-Композит (г. Санкт-Петербург и Ленинградская область)
«Ярославский Завод Композитов»;
«Уралтеплострой», ООО «УЗКТ», ООО «Элпромтех», ООО НПФ «УралСпецАрматура» (г. Екатеринбург);
«Поволжская арматура» (г.Саратов).

Какая арматура лучше металлическая или стеклопластиковая?

Один из главных аргументов, приводимых в пользу стеклопластиковой при сравнении с металлической арматурой, – более низкая цена. Однако, заглянув в ценники металлобаз, вы увидите, что это не так. Стоимость металла в среднем на 20-25% ниже композита.

Причина путаницы состоит в том, что продавцы пластика берут в расчет так называемый «эквивалент» диаметра. Логика здесь такая: неметаллическая арматура на разрыв прочнее строительной стали. Поэтому полимерный стержень меньшего диаметра выдержит такую же нагрузку, как и более толстая стальная арматура. На основании этого делается вывод: для армирования конструкции пластика нужно меньше, чем металла. Отсюда и появляется более «низкая» цена.

Для аргументированного сравнения композита с металлом необходим нормативный документ. Сегодня такое руководство уже имеется. Это приложение «Л» к приказу Минстроя России № 493/пр от 08.07. 2016 г.

В пункте Л.2.3. малопонятном для рядовых застройщиков, но весьма интересном для профессионалов содержатся два понижающих коэффициента для всех видов композитной арматуры.

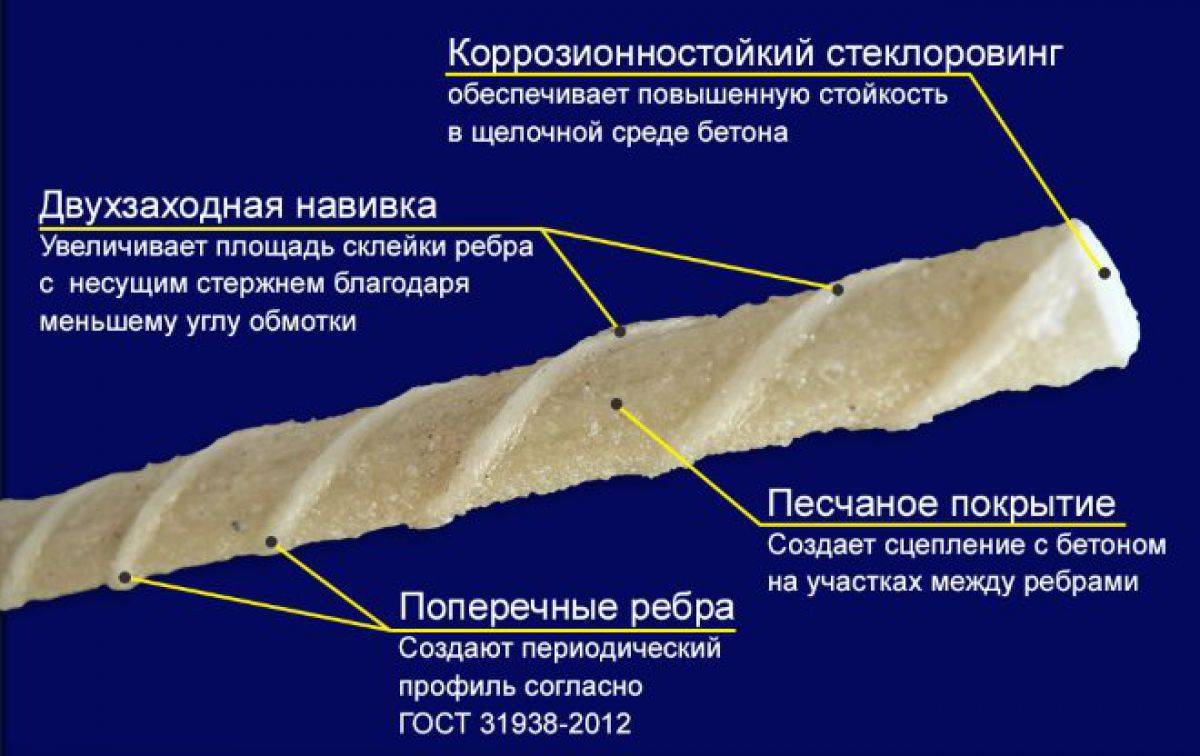

Для примера рассмотрим самую распространенную стеклопластиковую (АСК):

При действии продолжительной нагрузки предел ее прочности на растяжение должен умножаться на 0,3. То есть, вместо 800 МПа мы получаем 240 МПа (800х0,3=240).
Если конструкция работает на открытом воздухе, то полученный результат нужно умножить еще на 0,7 (240 МПа х 0,7 = 168 МПа).

Таблица с понижающим коэффициентом для композитной арматуры

Таблица с коэффициентами, учитывающими условия эксплуатации

Далее, как требует норматив, полученные 168 МПа нужно разделить на коэффициент надежности (запас прочности), равный 1,5. В итоге мы получим 112 МПа.

Теперь можно корректно сравнивать прочность пластиковой арматуры с металлической. Для примера возьмем строительную сталь марки А500. У нее предельное сопротивление растяжению с учетом запаса прочности составляет 378 МПа. У стеклопластикового композита мы получили всего 112 МПа.

Наше маленькое исследование наглядно иллюстрирует таблица реальной, а не теоретической равнопрочной замены стальной арматуры на композитную. Ей можно пользоваться при выборе и покупке.

Просмотрев данную таблицу, нетрудно заметить, что пластика для равноценной замены металла требуется не меньше, а больше металла. Только самый дорогой углеродоволоконный материал (АУК) превосходит сталь равного с ним диаметра.

Это интересно: Описание создания крючка для вязки арматуры своими руками: познаем суть

Как и чем вязать стеклопластиковую арматуру:

Металлической проволокой, в этом случае процесс ничем не отличается от вязки металлической арматуры, можно осуществлять крючком либо специальным пистолетом;

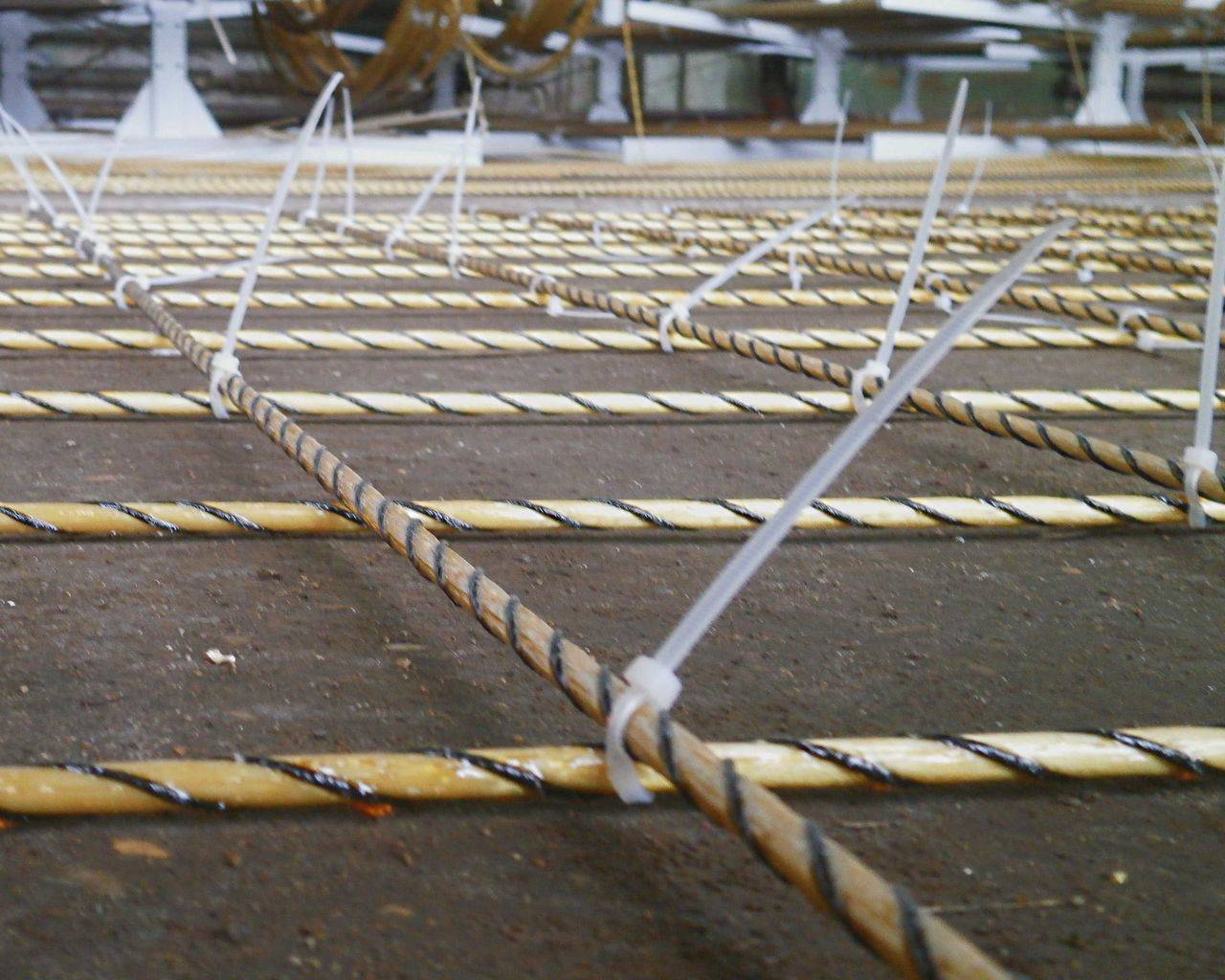

Пластиковым хомутом-стяжкой — этот способ значительно сокращает время на вязку арматурного каркаса, и не ухудшает его прочностных характеристик, главное чтобы на момент заливки, стержни были надежно связаны хомутом;
Специальными креплениями – данный способ тоже упрощает работу по соединению арматуры, достаточно просто защелкнуть специальное крепление на арматурных стержнях, и они будут надежно соединены между собой;

Достоинства и недостатки

Преимущества использования композитных полимерных изделий являются следующими:

легкая транспортировка благодаря возможности сматывания материала в бухты;
небольшие затраты при строительстве своими руками, поскольку материалы можно забрать из цеха на своем автотранспорте;
малогабаритность позволяет обойтись без огромного количества рабочих и грузовой техники;
устойчивость к коррозионному воздействию. Стеклопластику не страшны ни влага, ни агрессивные среды;
отсутствие теплопроводных свойств, поскольку бетонные сооружения необходимо покрыть слоем утеплителя для высокой теплоизоляции – во избежание потерь тепла. По этой причине плохая проводимость тепла композита практически не влияет на качество конструкции;

диэлектрические свойства обеспечивают электробезопасность;
небольшой вес позволяет уменьшить затраты на транспортировку и погрузочно-загрузочные процессы, а также упрощает укрепление фундамента;
высокий срок эксплуатации обеспечивает долговечность конструкции до 3 раз, что равно 50–80 годам. В этом случае нет необходимости проводить дорогостоящие ремонтные работы;
устойчивость к перепадам температур. Стеклоарматура выдерживает диапазон температур от -70 до +200 градусов, поэтому на поверхности изделия со временем не появятся трещины;
экологичность. Стеклопластиковая арматура полностью безопасна в плане токсичности. Она соответствует всем евростандартам, а также не наносит вреда окружающей природе;
радиопрозрачность – нет экрана и помех для радиоволн, мобильной связи и интернета.

Использование композитного материала имеет следующие недостатки:

не поддается сгибанию, поэтому нужно изготовить схемы для производителя;
невозможно использовать сварку. Для армирования композитом применяется вязка;
неустойчивость к температурным перепадам. При температуре +600 градусов сталь утрачивает свои полезные свойства, а композитные материалы теряют несущую способность еще раньше.

При сравнении стальной и стеклопластиковой арматуры, последняя будет иметь больше преимуществ, а именно:

устойчивость к коррозионному воздействию, потому что они не боятся ни кислот, ни щелочей;
невысокая теплопроводность, так как стеклоарматура производится из полимерных изделий. В результате чего при возведении фундаментов не возникает необходимости в мостиках холода;
по сравнению со стальной арматурой стеклопластик не проводит электроток и не образует радиопомехи;
железные изделия весят до 10 раз больше, чем стеклопластиковые;
ценовая политика у двух видов арматуры практически не отличается, но значительно удобнее в эксплуатации – стеклопластиковая. В среднем стеклопластиковые изделия бывают дороже металлических на 30%, но производители заверяют, что диаметр стальной арматуры больше, чем у стеклопластика. К примеру, металлическая арматура диаметр 0,8 см и длиной 1 метр стоит 10 рублей, а стеклопластик – 16 рублей. Но при этом диаметр стеклопластиковой арматуры можно взять не 0,8 см, а 0,6 см, зато цена за 0,6 см будет 10 рублей. А это значит, что при покупке получится практически такая же стоимость, что и при приобретении металлической арматуры;
монтаж стеклопластиковой арматуры обычно обходится без швов, так как их выпускают в виде прутков до 150 метров. При использовании арматуры из железа наиболее неустойчивыми участками считаются места стыков. А применение стеклопластиковых материалов при возведении фундаментов неустойчивых участков в армирующем основании нет;
еще одним из наиболее важных преимуществ стеклопластика является то, что покупатель может приобрести объем материала строго по необходимости;
транспортировка стеклопластиковых изделий намного легче, чем металлических. Прутья и бухты с арматурой стеклопластикового типа поместятся даже в легковую машину;
параметр теплового расширения у стеклопластика практически одинаков с бетоном, поэтому при армировании фундамента и бетонных сооружений не образуются различные дефекты.

По этой причине большинство покупателей отдают предпочтение обычной арматуре. У многих также вызывает недоумение, как можно укрепить данный материал, если его нельзя подвергать сварке и скрутке. Некоторые строители в целях снижения цены фундаменты применяют пластиковые бутылки. Как итог, такие сооружения не разрушаются многие десятилетия. Большинство инженеров использование арматуры из стеклопластика нашли очень эффективным, так как она позволяет в значительной степени ускорить строительство любого сооружения, что также снижает материальные затраты.

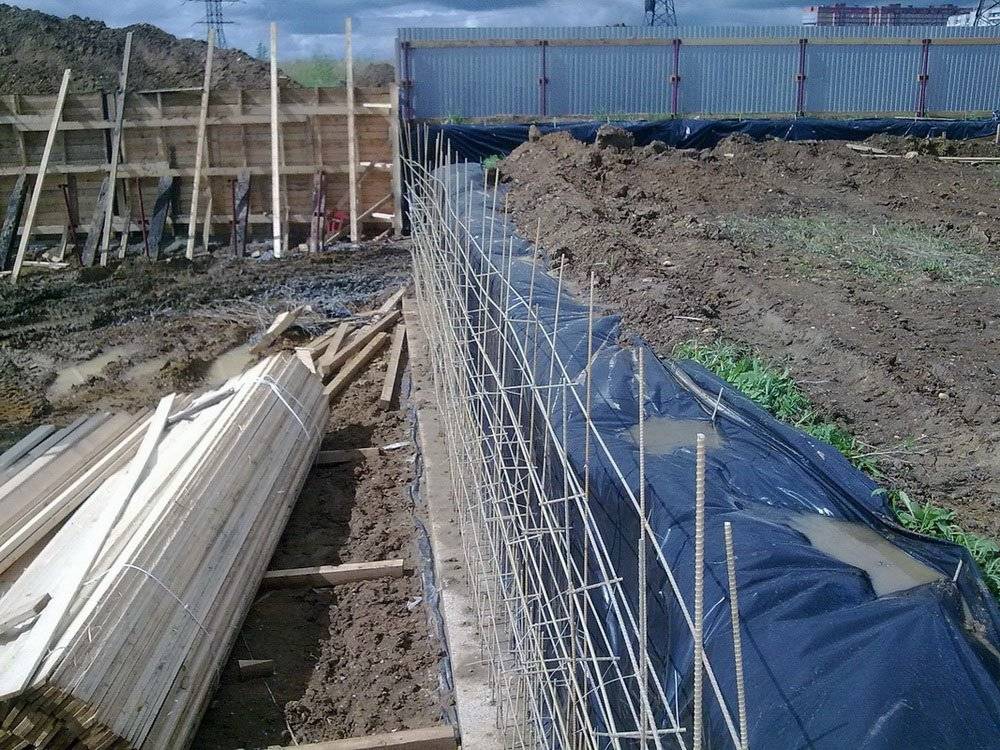

Технология армирования фундаментов

установка опалубки;
разметка уровня заливки бетона;
сборка армирующего каркаса;
заливка бетона;
снятие опалубки.

Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

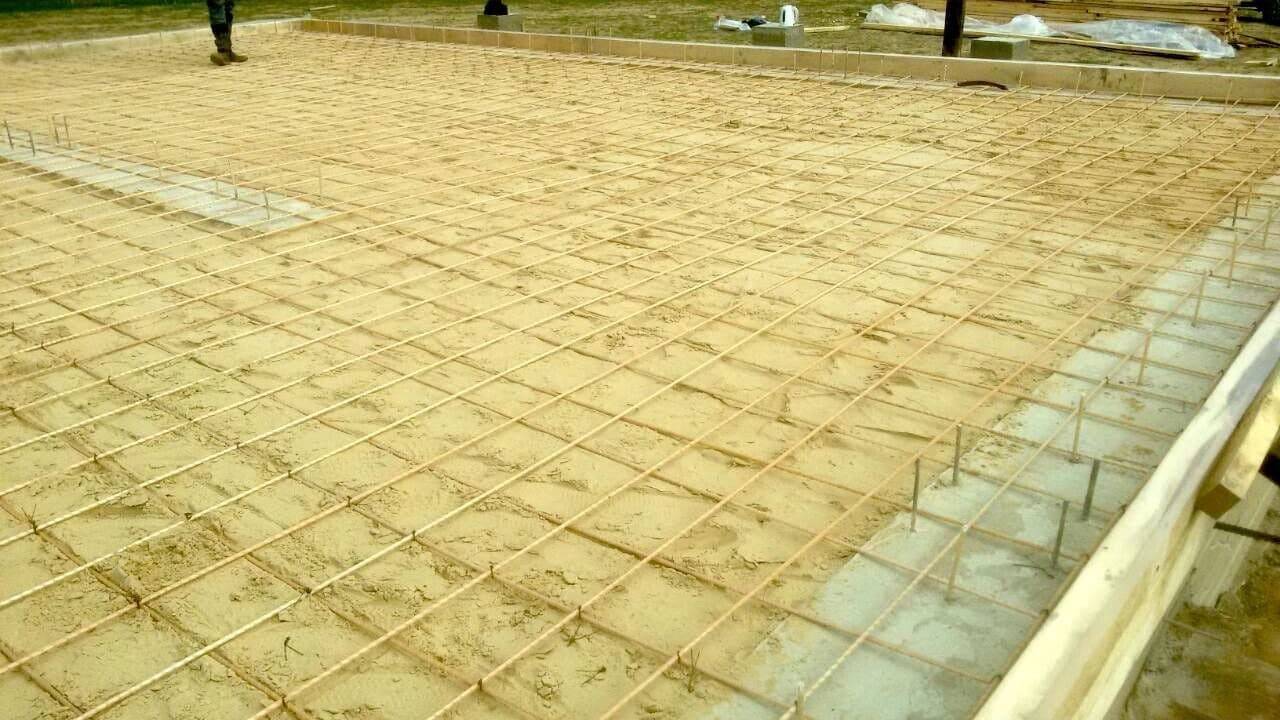

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

простые ручные, которые необходимо все время вращать во время работы;
полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.

Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
укладывается и вяжется следующий ряд продольной арматуры;
собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

ЧЕМ РЕЗАТЬ СТЕКЛОПЛАСТИКОВУЮ АРМАТУРУ?

С одной стороны, если говорить просто о всех возможных вариантах, то композитную стеклопластиковую арматуру можно резать разными способами:

Перекусывать болторезом;
Перерубать топором;
Перепиливать ножовкой по металлу;
Перерезать углошлифовальной машинкой («болгаркой»).

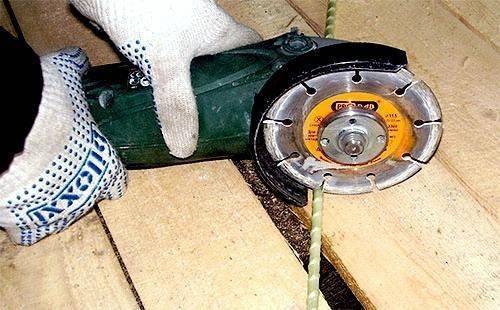

Но самым правильным вариантом из всех, перечисленных выше, является применение «болгарки» с обычным абразивным или с алмазным кругом. Дело в том, что первые два способа вызывают сильное воздействие на прилегающие области арматурного стержня, приводящие к его деформации, выкрашиванию и расщеплению в этих областях. Таким образом, прилегающие концы арматурного стержня окажутся сильно расщепленными, примерно, как это изображено на фото справа (нажмите на него для просмотра в полном размере). Не пугайтесь, на самом деле на данном фото изображен отрезок композитной арматуры, разрушенной в результате проведение теста на сжатие, однако характер разрушения края в виде продольного растрескивания носит тот же характер, что и при перекусывании композитной арматуры болторезом или перерубания топором. Такое расщепление крайне нежелательно, так как образовавшиеся трещины могут быть незаметны невооруженным глазом, но идти довольно глубоко в тело арматурного стержня. Такие трещины в теле стержня композитной арматуры будут являться капиллярными каналами для попадания внутрь стержня воды, щелочи при заливке бетоном. В первом случае возникает опасность дальнейшего развития трещин вследствие циклов замораживания и оттаивания. Во втором случае усугубляется деструктивное воздействие щелочной среды бетона на арматурный стержень (теперь это воздействие оказывается не только снаружи, но и изнутри)

Обращаем Ваше внимание, что прежде, чем резать стеклопластиковую арматуру, #8212; позаботьтесь о защите глаз, рук и органов дыхания. Причем последнему уделите особое внимание! Не забывайте, что вы собираетесь резать стеклянные или базальтовые волокна и образовавшаяся пыль будет совсем ненужным гостем в ваших легких! Защититься от этой пыли можно используя респиратор

Но помните, что респиратор должен плотно прилегать к лицу, исключая возможность вдыхания пыли в обход фильтрующего элемента.

Для защиты рук от тонких, почти невидимых заноз в виде стеклянных или базальтовых волокон, имеющих толщину, сравнимую с толщиной человеческого волоса, использовать обычные х/б перчатки не годится! Вам понадобятся так называемые «спилковые» перчатки или хотя бы х/б перчатки с нанесенным на их внутреннюю сторону сплошным слоем ПВХ или латекса.

Перчатки с ПВХ покрытием

Перчатки с латексным покрытием

Наша философия честности

Мы ценим честность. Честность во всем. Это означает то, что мы никогда не станем обманывать своих покупателей в погоне за сиюминутной наживой. Мы сами отговариваем потенциальных покупателей от использования стеклопластиковой арматуры в перекрытиях, пусть даже мы тем самым потеряем покупателя. Обман в строительной отросли может привести к жертвам, но дело даже не в этом, а в том, что за нашу честность нас рекомендуют другим и мы это знаем и ценим. В работе с крупными заказчиками мы не станем обещать нереальные сроки поставки, которые заведомо считаем невыполнимыми, даже если отсутствие такого обещания с нашей стороны грозит отказом от заключения контракта на поставку. Принцип «главное ввязаться в бой, а там уже разберемся» — не наш принцип. Мы ценим своих партнеров и поэтому никогда не обманываем их, чтобы не потерять. Если же потенциальный партнер не понимает и не разделяет этой простой истины — мы с ним не станем партнерами.

Сфера наших интересов

Интересы распространяются на все новейшие технологии, применяемые в строительстве. В основном это касается новейших строительных материалов, а так же новых инструментов, оборудования и технологий, необходимых для выполнения строительных работ.

Устройства для гибки арматурных прутков

Приспособлений и несложных станков, позволяющих своими руками гнуть любую арматуру, изобретено достаточно много. Все подобные устройства работают по схожему принципу, а их отличия состоят в конструктивном исполнении и технических характеристиках, наиболее значимой из которых является наибольший диаметр сгибаемого прутка.

Принцип работы станков для гибки арматуры

Арматура, которую требуется гнуть, закрепляется на таком станке между двумя роликами: центральным и упорным. Сам процесс гибки осуществляется за счет воздействия на пруток третьего ролика, который так и называется: гибочный. Воздействуя на пруток в процессе гибки (она может выполняться как по часовой стрелке, так и в обратном направлении), гибочный ролик позволяет получить на изделии требуемый угол изгиба. Упорный ролик или вал выполняет ограничивающую функцию, благодаря ему арматура деформируется не по всей длине, а только в том месте, где требуется сформировать изгиб.

На сегодняшний день используется две категории таких станков:

устройства, приводимые в действие вручную;
модели с механическим приводом.

Ручные станки для изгиба арматуры

Конструктивная схема станков, оснащенных механическим приводом, выглядит следующим образом. На вал устройства, расположенный вертикально, насажен диск, на поверхности которого зафиксированы центральный и изгибающий пальцы. Ролик, в который упирается арматурный пруток в процессе гибки, зафиксирован на стойке станка. Арматуру с использованием такого станка гнут по следующей схеме: пруток размещают между центральным и изгибающим пальцами; при вращении диска в горизонтальной плоскости пруток упирается в упорный ролик и под воздействием изгибающего пальца начинает гнуться вокруг центрального ролика. Изгибающий палец в процессе гибки перемещается по наружной стороне формируемого изгиба.

Станки, конструкция которых описана выше, могут отличаться друг от друга своей мощностью и производительностью, а по назначению подразделяются на три основные категории:

модели для гибки легкой арматуры с диаметром 3–20 мм;
устройства для работы с тяжелой арматурой (20–40 мм);
модели для гибки сверхтяжелых арматурных прутков (40–90 мм).

Арматурогибочный станок PF32

На станках, относящихся к последней категории, можно одновременно гнуть несколько арматурных прутков. На современном рынке также можно найти универсальное оборудование, технические возможности которого позволяют выполнять гибку металлических прутков в интервале диаметров 3–90 мм. При желании можно найти устройство с гидравлическим приводом, при помощи которого получают сложные арматурные конструкции с переменными углами сгиба и даже формируют из металлического прутка кольцо.

Использование такого оборудования позволяет делать очень качественные изгибы, угол которых может доходить до 180 градусов. Поверхности заготовок, прошедших гибку на таком оборудовании, не имеют складок и изломов, а в их внутренней структуре отсутствует напряжение металла.

Малогабаритный станок легко перенести и закрепить на месте работы

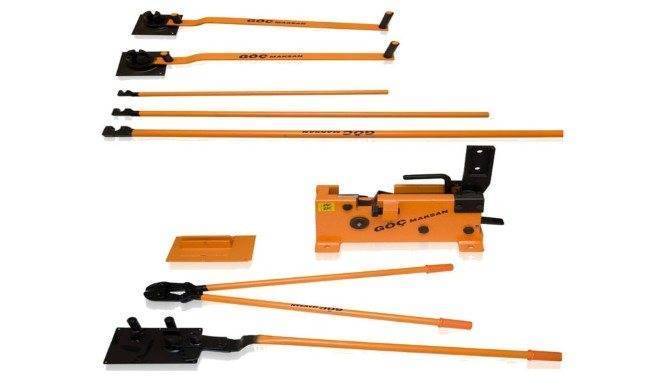

В достаточно большом ассортименте представлены на рынке и ручные приспособления для гибки, среди которых есть как переносные, так и более габаритные модели. Чтобы гнуть в домашних условиях арматуру, можно приобрести как специализированное ручное приспособление, так и трубогиб. Такие несложные устройства, позволяющие выполнять различные изгибы арматурных прутков, диаметр которых не превышает 14 мм, монтируют на поверхности рабочего стола или верстака. Для оснащения домашней мастерской этот вариант вполне подойдет, но, если необходимо выполнять большие объемы работ по гибке арматуры, лучше приобрести более серьезный станок.

На выбор оборудования, при помощи которого арматуру можно гнуть в домашних условиях, оказывают влияние преимущественно два фактора: диаметр прутков и объем работ, который вам требуется выполнять. При гибке различные части арматурного прутка подвергаются нагрузкам разной направленности: внешняя поверхность изгиба – растяжению, внутренняя – сжатию. Такие нагрузки, если неправильно выбрать и настроить станок, могут привести не только к появлению дефектов на поверхности прутка (изломов и складок), но и к его разрушению. Именно поэтому выбирать станок для гибки следует с учетом всех характеристик арматуры, которая на нем будет обрабатываться, и параметров формируемых изгибов. Правильная настройка станка также имеет большое значение для выполнения качественного изгиба арматуры.

Ассортимент арматуры

Огромное разнообразие арматурных стержней можно классифицировать по материалам, из которых они производятся, функциональному назначению и, конечно же, по диаметру. В целом, различают два основных типа арматуры:

рабочая (класс АIII или А400, А500 и т.д.), основное назначение которой состоит в восприятии растягивающих нагрузок. Такие элементы арматурного каркаса, как правило, работают на изгиб – не дают бетону фундамента достичь критического значения растяжения в зоне напряжения. Рабочие стержни имеют периодический профиль, что обеспечивает максимальную прочность изделия, а также его способность схватываться с бетонным раствором за счет увеличенной площади поверхности;
монтажная (класс АI или А240), которая предназначена для формирования пространственного каркаса. Как правило, такая арматура имеет гладкую поверхность и небольшой диаметр – этого достаточно для того, чтобы использовать ее в качестве вспомогательных элементов для придания сеткам или каркасу достаточной прочности на этапе заливки фундамента

Диаметр арматуры для фундамента подбирается исходя из проведенных расчетов армирования и типа железобетонного основания. Так, наиболее популярными являются диаметры 6, 8, 10 мм – для монтажных прутьев, а также 10, 12, 14, 16 мм – для рабочих стержней.

В качестве материала для арматуры может использоваться любой состав, стойкий к изгибающим нагрузкам. Традиционно при производстве строительной арматуры используется сталь. В последнее время активно рекламируется композитная арматура для фундамента. Впрочем, для разных стран существуют свои, экзотические варианты. Например, в некоторых южных странах в целях экономии используют бамбуковые стебли. Естественно, этот вариант сложно представить в наших условиях.

Стальная арматура – проверено временем!

К сожалению, реальных экономичных аналогов стальной арматуре до сих пор не придумано. Ее активно используют во всех сферах строительства, начиная с возведения малоэтажных коттеджей и заканчивая небоскребами. Если арматурные стержни защищены слоем бетона, то им не страшна коррозия. Их допускается не только связывать проволокой, но материалы, маркируемые индексом «С», вполне можно сваривать. На отдельной странице мы привели ориентировочные цены на арматуру, которая находит широкое применение в индивидуальном строительстве.

К преимуществам стальной арматуры можно отнести:

проверенную годами надежность;
стойкость к большим нагрузкам;
электропроводность (при больших отрицательных значениях температуры воздуха через каркас можно пропускать ток, тем самым прогревая бетонную смесь);
возможность сварки стержней в сетки и каркасы без потери прочности в месте сопряжения

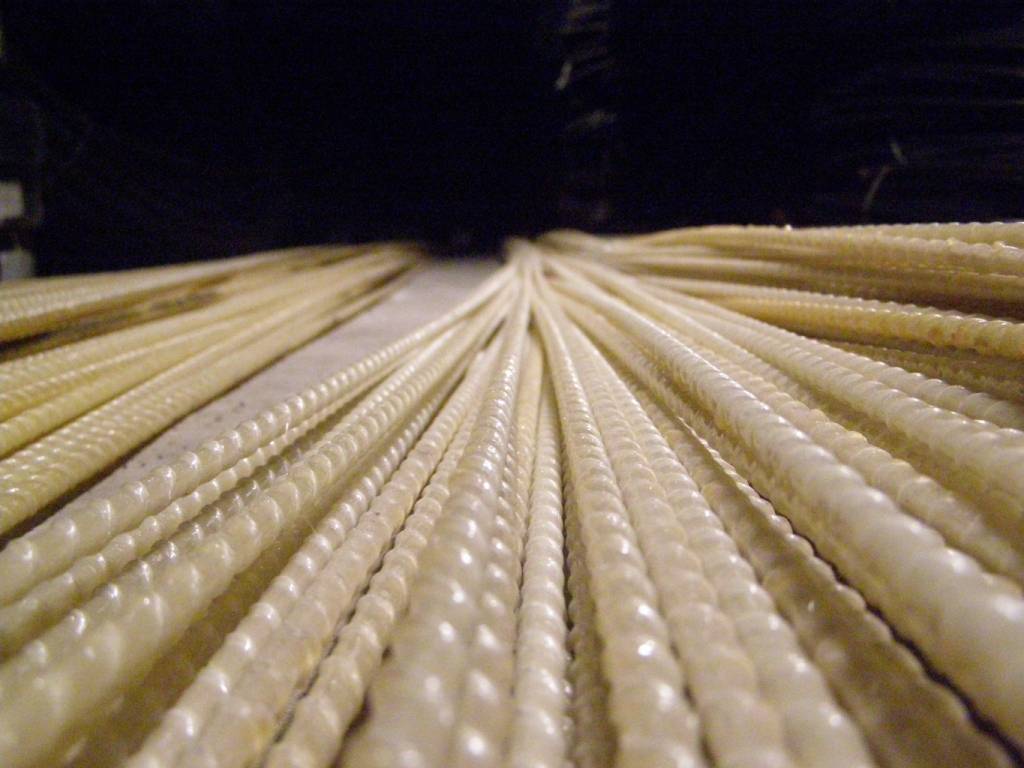

Стеклопластиковая арматура для фундамента – новые тенденции в строительстве

Сравнительно недавно производители композитных материалов стали активно продвигать на строительном рынке пластиковую арматуру для фундамента. Такие изделия изготавливаются из стекловолокна и отличаются достаточно неплохими показателями. Композитная арматура, которая может применяться при возведении каркаса фундамента, выпускается разных диаметров и размеров. Так как это сравнительно новый материал, который не прошел проверку временем, мы не будем заниматься его рекламированием. Отметим лишь основные качества, которые обычно приписываются стеклопластиковой арматуре компаниями-производителями:

беспрецедентная стойкость к коррозии;
высокие показатели прочности;
доступная стоимость;
неплохие показатели морозостойкости;
малый удельный вес

В то же время строители, которые столкнулись с использованием композитной арматуры, отмечают «резиновые» свойства такого материала. Стеклопластик, в отличие от стали, при изгибе растягивается, предоставляя бетону работу на растяжение, с которой он справляется не лучшим образом. Использование такого материала целесообразно лишь при условии предварительного натяжения пластиковой арматуры до близких к предельным значениям. Соблюдать такую технологию в условиях индивидуального строительства (на месте) проблематично, поэтому делайте собственные выводы: стоит ли новинка вашего доверия или нет.
