Цепные стропы. Виды и нормы браковки

Браковка текстильных стропов — нормы и правила

Выбраковка ленточных строп произведенные по РД 24-С3К-01-01 обязательна в следующих случаях:

• При отсутствии на стропе бирки или нечитаемости сведений о нем.
• При наличии на несущих лентах текстильного стропа узлов
• При поперечных порезах или разрывах на ленте текстильного стропа
• В том случае если на ленте текстильного стропа имеются продольные разрывы или порезы с суммарной длиной более 10% от всей его длины, а также при наличии единичных порезов или разрывов длиной более 50мм.
• При наличии местных расслоений ленты текстильного стропа (кроме мест заделки краев ленты) на длине, по сумме более чем 0,5 м. на одном из крайних или на двух и более внутренних швах. (в случае разрыва трех и более строчек шва).
• Если присутствуют местные расслоения лент текстильного стропа в месте заделки краев ленты на длине более 0,2м. на одном из крайних швов или на двух и более внутренних швах (в случае разрыва трех и более строчек шва).
• В случае отслоения края ленты или сшивки лент у петли на длину более 10% от длины заделки концов ленты.
• При наличии поверхностных обрывов нитей ленты, образующихся путем трения стропа об острые края груза, длина которых превышает 10% от общей длины ленты.
• В случае если лента повреждена воздействием химических веществ (кислоты, щелочи, нефтепродукты) при общей величине таких повреждений более 10% от длины или ширины текстильного стропа или в случае единичных повреждений более 10% от ширины стропа и более 50мм. длиной.
• При выпучивании ниток из ленты текстильного стропа на расстояние более чем 10% от ширины ленты и при наличии сквозных отверстий от острых предметов, диаметр которых превышает 10% от ширины ленты.
• При наличии прожженных отверстий от брызг раскаленного металла, диаметр которых составляет более 10% от ширины ленты, а также при наличии более трех сквозных отверстий при расстоянии между ними менее 10% от ширины ленты (независимо от их диаметра).
• Если лента загрязнена более чем на 50% нефтепродуктами, смолами, красками, цементом или грунтом — браковка стропа обязтельна незамедлительно.
• При расслоении нитей на лентах текстильного стропа.

При появлении любого из этих признаков производится выбраковка текстильных строп, т.к. их последующая эксплуатация небезопасна.

Ремонтировать текстильный строп самостоятельно запрещается.

На конструкционных элементах текстильного стропа (таких как скобы, кольца, петли, подвески, звенья и т.п.) недопустимы:

1. трещины любых размеров — браковка таких строп обязателна, трещины не могут быть уменьшены и устранены.
2. износ поверхности или вмятины, приводящие к уменьшению площади поперечного сечения элемента на 10% и более.
3. Деформации элемента, приводящие к изменению его первоначального размера более чем на 3%.
4. Повреждения креплений и резьбовых соединений. Браковка строп обязательна, согласно руководящего документа.

Цены и характеристики таких строп смотрите в разделе

Цепные стропы

Цепной строп — это цепь из стальных звеньев, соединенных друг с другом путем сварки. Очень прочная конструкция, гибкая и удобная. Выдерживают грузы с острыми краями. Такие стропы просто ремонтировать. Их не портят кислоты, открытый огонь, низкие температуры. По сравнению с канатными стропами, цепные весят больше.

Стоимость одноветвевого цепного стропа с грузоподъемностью 1 тонна — около 1000 рублей, 8 тонн — примерно 5000 рублей.

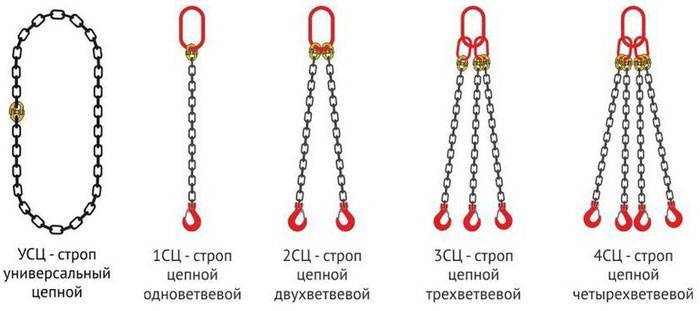

Модели

1. Одноветвевой строп (1СЦ). Может использоваться при экстремально низкой или высокой температуре.
2. Двухветвевой строп (2СЦ). За счет двух ветвей обладает большими грузоподъемными возможностями, чем 1СЦ. Если нагрузка критическая, звенья цепи растянутся, но не разорвутся. Используют в такелажных работах и при строительстве. Строп вешают на крюк крана. Можно корректировать длину ветвей.
3. Четырехветвевой строп (4 СЦ). Этот строп называют также цепным пауком. Состоит из звена и четырех ветвей из цепей. Применяется для подъема и транспортировки нестандартного по форме груза.
4. Ветвь цепная (ВЦЦ). Обычно служит запчастью для ремонта цепного стропа, но может применяться и автономно для соединения груза и грузоподъемной техники.
5. Кольцевой строп (УСЦ). По-другому называется универсальным. Цепь в таком случае имеет вид кольца. Применяется для подъема и транспортировки грузов в экстремальных температурных условиях. Подходит для перемещения грузов с острыми контурами.

Маркировка

На бирке, прикрепленной к стропу обязательно наличие следующих сведений:

• вид стропа (количество ветвей и их материал);
• грузоподъемность в тоннах;
• длина стропа в миллиметрах;
• порядковый номер;
• дата проведения тестирования приспособления на заводе;
• название завода-изготовителя;

Канаты

Браковка канатов грузоподъемных кранов, находящихся в эксплуатации, должна проводиться в соответствии с Руководством по эксплуатации крана.

При отсутствии в Руководстве по эксплуатации крана соответствующего раздела браковка производится согласно рекомендациям, приведенным в Правилах устройства и безопасной эксплуатации грузоподъемных кранов.

Для оценки безопасности использования канатов применяют следующие критерии:

• характер и число обрывов проволок, в том числе наличие обрывов проволок у концевых заделок, наличие мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;
• разрыв пряди;
• поверхностный и внутренний износ;
• поверхностная и внутренняя коррозия;
• местное уменьшение диаметра каната, включая разрыв сердечника;
• уменьшение площади поперечного сечения проволок каната (потери внутреннего сечения);
• деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов, перегибов и т.п.;
• повреждения в результате температурного воздействия или электрического дугового разряда.

Пример определения числа обрывов наружных проволок показан на рис. 2.3.

Канаты кранов, предназначенных для перемещения расплавленного или раскаленного металла, огнеопасных и ядовитых веществ, бракуют при вдвое меньшем числе обрывов проволок.

При уменьшении диаметра каната в результате поверхностного износа или коррозии на 7 % и более по сравнению с номинальным диаметром канат подлежит органического сердечника браковке даже при отсутствии видимых обрывов проволок.

При уменьшении диаметра каната (на 3 % от номинального диаметра у некрутящихся канатов и на 10 % у остальных канатов) в результате повреждения сердечника — внутреннего износа, обмятия, разрыва — канат подлежит браковке даже при отсутствии видимых обрывов проволок (рис. 2.4).

При уменьшении первоначального диаметра наружных проволок в результате износа или коррозии на 40 % и более канат бракуется.

Износ или коррозия проволок по диаметру определяется с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

Если груз подвешен на двух канатах, то каждый бракуется в отдельности, причем допускается замена одного, более изношенного, каната.

Нормы браковки каната в зависимости от поверхностного износа или коррозии

Уменьшение диаметра проволок в результате

поверхностного износа или коррозии, % 10 15 20 25 30 и более

Число обрывов проволок, % от норм 85 75 70 60 50

Для оценки состояния внутренних проволок, т. е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванной обрывами, механическим износом и коррозией проволок внутренних слоев прядей (рис. 2.5), необходимо подвергать канат по всей длине дефектоскопии. При регистрации при помощи дефектоскопа потери сечения металла проволок, достигшей 17,5 % и более, канат бракуется. Необходмость применения дефектоскопии стальных канатов определяют согласно требованиям нормативных документов в зависимости от типа и назначения крана.

При обнаружении в канате одной или несколько оборванных прядей канат к дальнейшей работе не допускается.

Волнистость каната характеризуется шагом и направлением ее спирали (рис. 2.6). При совпадении направлений сдирали волнистости и свивки каната и равенстве шагов спирали волнистости Нв и свивки каната Нк канат бракуется при db≥1,08dk, где dв — диаметр спирали волнистости, dк — номинальный диаметр каната.

При несовпадении направлений спирали волнистости и свивки каната и неравенстве шагов спирали волнистости и свивки каната или совпадении одного из параметров канат подлежит браковке при dв≥4/3dк.

Длина рассматриваемого отрезка каната не должна превышать 25dк.

Канаты не должны допускаться к дальнейшей работе при обнаружении:

• корзинообразной деформации (рис. 2.7);
• выдавливания сердечника (рис. 2.8);
• выдавливания или расслоения прядей (рис. 2.9);
• местного увеличения диаметра каната (рис. 2.10);
• местного уменьшения диаметра каната (см. рис. 2.4);
• раздавленных участков (рис. 2.11);
• перекручиваний (рис .2.12);
• заломов (рис. 2.13);
• перегибов (рис. 2.14);
• повреждений в результате температурных воздействий или электрического дугового разряда.

Для перехода на следующую страницу воспользуйтесь постраничной навигацией ниже

Страницы: 2

Канатные стропы

Канатные стропы выдерживают как очень низкую (-40 градусов), так и очень высокую температуру (400 градусов). Канат делается из проволоки, сплетенной в стренги. Такая конструкция делает возможным раннее обнаружение истирания и, соответственно, предотвращение внезапного разрыва грузоподъемного приспособления.

Цена стропа зависит от его типа, длины и грузоподъемности.

Например, канатный одноветвевой строп длиной в 1 метр и грузоподъемностью 32 килограмма стоит 111 рублей. Десятиметровый строп, удерживающий 10 тонн — 5350 рублей. Чем больше ветвей, тем дороже строп.

Модели

Существует два способа производства канатных стропов:

• опрессовка втулкой из алюминия (завтуливание);
• ручное плетение (заплетка);

1. Одноветвевой строп (1 СК). Состоит из одной канатной ветви.
2. Двухветвевой строп (2 СК). Широко применяется на промышленных предприятиях, на складах.
3. Четырехветвевой строп (4 СК). В конструкции есть звено и 4 канатные ветви. Часто используется при строительстве, на складах и на предприятиях.
4. Канатная ветвь (ВК). Концы ветви заделывают или заплеткой, или опрессовкой.
5. Кольцевой строп (СКК). Крюк соприкасается с грузом.
6. Петлевой строп (СКП). Как и кольцевой, обеспечивает соприкосновение крюка с грузом. Один из самых распространенных видов канатных стропов.

МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

5.1. При испытаниях стропов статической нагрузкой по п. 4.3 их ветви должны быть расположены под углом 90° друг к другу.

Допускаются испытания под другим углом с соответствующим пересчетом действующих нагрузок.

При серийном изготовлении стропов время их выдержки под нагрузкой составляет 3 мин, при индивидуальном изготовлении — 10 мин.

Испытательную нагрузку создают с помощью тарировочных грузов или нагрузочных приспособлений с контролем величины нагрузки посредством измерительных приборов,

5.2. Элементы стропов (соединительные звенья, крюки) испытывают на соответствие требованиям п. 4.4 с помощью нагрузочных устройств или стендов, снабженных приборами, контролирующими величину действующей нагрузки.

5.3. Соответствие материалов и полуфабрикатов элементов стропов и сварочных материалов требованиям пп. 2.2.1, 2.2.3, 2.3.1 — 2.3.5 проверяют по технической документации на изготовление, утвержденной в установленном порядке,

Качество материалов проверяют по сертификатам или результатам лабораторного анализа.

5.4. Качество поверхностей элементов по пп. 2.4.12 и 2.4.14, правильность расположения сварных швов по п. 2.4.13, качество заделки концов канатов по пп. 2.4.3 — 2.4.6, цельность канатных ветвей стропов по п. 2.4.2 проверяют визуально.

5.5. Отклонение длин ветвей по п. 2.1.10, размеры алюминиевых втулок по п. 2.4.7, радиус гибки по п. 2.4.10, глубину вмятин по п. 2.4.12, увеличение диаметра сечения элемента и относительное смещение концов элемента по п. 2.5.3, размеры сварных швов по п. 2.5.4 проверяют с помощью универсального мерительного инструмента.

5.6. Качество сварных соединений, выполненных контактной сваркой, по п. 2.5.3 проверяют путем их осмотра, обмера и механических испытаний звеньев на статическое растяжение по ГОСТ 6996.

5.7. Твердость металла по п. 2.4.14 определяют по ГОСТ 9012, предел текучести, временное сопротивление разрыву и относительное удлинение металла — по ГОСТ 1497, ударную вязкость металла — по ГОСТ 9454.

ТРЕБОВАНИЯ К СТРОПАМ И ТАРЕ

Канатный строп подлежит браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице. Стропы из канатов двойной свивки

Участок каната стропа длиной
3d	6d	30d
Число видимых обрывов проволок на данном участке	4	6	16

П р и м е ч а н и е:

d — диаметр каната, мм.

Браковка деталей стропа

(колец, петель и крюков) должна производиться:

• при наличии трещин;
• при износе поверхности элементов или местных вмятин, приводящих к уменьшению площади поперечного сечения на 10%;
• при наличии остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 5%.

В каких случаях бракуются стропы

Не допускаются к эксплуатации стропы, у которых:

• отсутствуют или повреждены маркировочные бирки;
• деформированы коуши или их износ привел к уменьшению первоначальных размеров сечения более чем на 15 %;
• имеются трещины на спрессованных втулках или размеры последних изменились более чем на 10 % от первоначальных;
• имеются смещения каната в заплетке или втулках;
• повреждены или отсутствуют оплетки или другие защитные элементы при наличии выступающих концов проволоки у места заплетки;
• крюки не имеют предохранительных замков

Не допускаются к эксплуатации стропы:

• имеющие дефекты, указанные выше;
• при отсутствии или повреждении маркировочной бирки;
• с деформированными коушами или износе их с уменьшением сечения более чем на 15%;
• имеющие трещины на опрессованных втулках или при изменении их размера более чем на 10% первоначального;
• с признаками смещения каната в заплетке или втулках;
• с поврежденными или отсутствующими оплетками или другими защитными элементами при наличии выступающих концов проволоки у места заплетки;
• с крюками, не имеющими предохранительных замков.

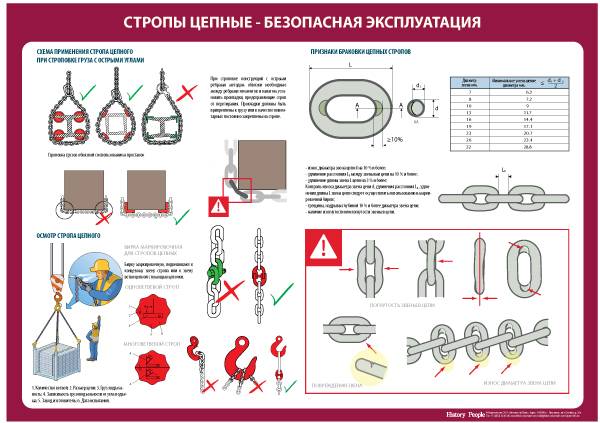

Цепной строп подлежит браковке,

если будут обнаружены следующие дефекты:

• обрыв звена;
• изгиб или износ крюка в звене более 10% первоначального размера;
• удлинение звена цепи более 3% первоначального размера;
• уменьшение диаметра сечения звена цепи вследствие износа более 10% .

При осмотре захватов необходимо проверять состояние рабочих поверхностей, соприкасающихся с грузом. Если на них имеется насечка, то затупление или выкрашивание зубчиков не допускается.

Захват подлежит браковке,

если будут обнаружены изгибы, изломы рычагов или износ и повреждение соединительных звеньев.

Металлические траверсы,

состоящие из балок, распорок, рам и других элементов,подлежат браковке при обнаружении деформаций со стрелой прогиба более 2 мм на 1 м длины, трещин в местах резких перегибов или изменении сечения сварных элементов, а также при повреждении крепежных и соединительных звеньев.

При осмотре тары

необходимо особенно тщательно проверять:

• появление трещин в захватных устройствах для строповки;
• исправность фактических устройств и замковых устройств крышек;
• отсутствие дефектов в сварных соединениях, целостность маркировки.

Тара бракуется

в следующих случаях:

• тара не замаркирована;
• не указано назначение тары;
• имеются неисправные строповочные узлы;
• помяты или разорваны борта;
• имеются трещины и другие дефекты в сварных соединениях.

Детали каната должна исключать возможность травмирования рук работающего, не должны иметь надрывов, заусенцев, острых кромок, трещин и раковин.

Канат через каждые 6 мес в процессе эксплуатации должен испытываться статической нагрузкой.

Соответствие каната требованиям следует определять путем его статического нагружения в середине пролета грузом массой 400 кг,

который прикладывают к установленному в рабочее положение канату через гибкие канаты (капроновый или стальной) или стальной стержень.

После испытания канат осматривают. Канат считают выдержавшим испытание

, если в результате внешнего осмотра не обнаружены разрушения или трещины в его деталях.

При этом эксплуатацию каната разрешают в том случае, если в конструктивных элементах зданий, сооружений или других устройствах, к которым закрепляют канат в процессе эксплуатации, также не обнаружены разрушения или трещины.

Каждый канат должен иметь маркировку

. Маркировка должна включать:

• товарный знак (или краткое наименование предприятия-изготовителя);
• значение статического разрывного усилия;
• дату изготовления (месяц, год);
• дату испытания (месяц, год);
• обозначение стандарта или технических условий, по которым изготовлен канат.

Текстильные стропы

Отличаются от других видов строп большей универсальностью. В качестве материала для текстильных строп используют полиэстеровую ленту. Такие грузоподъемные приспособления не портят груз при его перемещении. Цвет стропа зависит от того, какую нагрузку может выдерживать его конструкция.

Стропы защищает специальная ткань, что удлиняет их срок службы. Не составляет особого труда поведение их под груз и прикрепление к крюку крана. Они не портятся от контакта с нефтью, водой, кислотами.

Они могут применяться в любых климатических условиях. Не теряют своих свойств и при резком перепаде температуры.

Текстильный строп шириной в 30 миллиметров, длиной в 1 метр и грузоподъемностью 1 тонна стоит 140 рублей. Девятиметровый с такой же грузоподъемностью — 730 рублей.

Модели

Ленточные стропы

Нужны, чтобы поднимать и перемещать разные грузы, которые требуют осторожного с ними обращения — мягкого захвата. Покрытие, форма, структура товара при этом не нарушаются.

Круглопрядные стропы

Производят их из очень прочного полиэстерового кольцевого волокна. При помощи таких стропов поднимают и транспортируют большие по размерам (до ста тонн), но требующие деликатного обращения, грузы.

Маркировка

1. СТК — стропы текстильные кольцевые, из одного или нескольких слоев.
2. СТП — стропы текстильные петлевые, из одного или нескольких слоев.

На бирке указывается грузоподъемность стропа (0,5… 50 тонн), его тип, длина, вид петли (кольца).

Может быть и такая маркировка: 1СТ. Это означает, что в текстильном стропе одна ветвь.

Характеристики цепных строп

Стропная цепь характеризуется довольно большим количеством свойств. При выборе материалов и производстве учитывается ГОСТ 25573 и ГОСТ 22956

При рассмотрении основных свойств следует уделить внимание следующим моментам:

1. Изделие представлено отдельными звеньями, которые соединены между собой. Их диаметр варьирует в пределе от 7 до 32 мм.
2. Соединение между собой проводится при применении технологии сварки.
3. Существуют самые различные комплектующие для строп, к примеру, крюки или талрепы, такелажные скобы. Выбор наиболее подходящего варианта исполнения оснастки проводится в зависимости от того, каким образом будет использоваться изделие.
4. Важным моментом можно назвать коэффициент запаса прочности. Он зависит от типа применяемого материала и других моментов.

Как правило, каждый подобный продукт снабжается биркой, на которой указывается грузоподъемность, порядковый номер, знак производителя, дата испытаний и многие другие моменты. В случае отсутствия подобной информации использовать цепь нельзя. Кроме этого, важным параметром можно назвать вес, так как он также оказывает влияние на нагрузку, которую испытывает несущая конструкция. Ветви стропы могут иметь самые различные размеры, от чего зависят эксплуатационные качества изделия.

Комплектующие строп:

Выполняя погрузочные либо строительные работы, стропы используют обычно с дополнительными приспособлениями. Они могут оснащаться:

– крюками – самыми востребованными элементами в погрузочно-разгрузочных работах. Их существует множество форм и модификаций;

– звеньями, используемыми для подвеса и соединяющими отдельные ветви (части ветвей) друг с другом;

– карабинами, выполняющими роль надежных крепежей с фиксацией;

– коушами – железными каплевидными кольцами с желобами, выгнутые края которых обвязываются веревкой;

– грузовыми захватами, позволяющими перемещать сложные и крупногабаритные грузы, наподобие листового металла, рулонной стали, труб, европоддонов, строительных плит и блоков. Это усовершенствованные виды крюков либо скоб, имеющие поворотные упоры, эксцентрики, вилы, зажимы, винты, клещи. Они не относятся к инвентарным изделиям и проектируются под заявленные требования;

– траверсами – съемными грузозахватными средствами, использующими соединенные друг с другом балки. Они бывают монтажными, магнитными, грузоподъемными, обычными и телескопическими. Ими перемещают контейнера, рельсы, трубы и рулоны, разгружают вагоны. Траверсы относятся к нестандартному оборудованию, изготавливаемому в индивидуальном порядке под нужды заказчиков.
