Что можно сделать из сгоревшей дрели

Как освободить быстрозажимной патрон

Для освобождения двухмуфтового патрона нужно провернуть муфту так, чтобы не сломать трещотку. Для этого надо использовать различные сантех. ключи, в противном случае придётся полностью разобрать дрель и выкрутить головку. А это значит, что нужно открутить шурупы на корпусе и запомнив расположение деталей перебрать дрель.

С одномуфтовым элементом конструкции порядок действий не меняется, то есть попытаться сначала открутить с помощью сантех. ключа, а затем просто разобрать дрель и вынуть патрон, разобрав его.

В том случае, если сверло дорогое, нужно сделать несколько распилов. Так же проблемой может являться грязь, попавшая внутрь и заставляющая застревать механизмы. Это может быть песок, земля с водой или ржавчина. В этом случае надо извлечь внутренности дрели и тщательно почистить, а затем начать вынимать различные камушки и куски травы.

Поворачивание двухмуфтового патрона

Куда можно использовать болгарку со сгоревшим двигателем

Якорь болгарки, если он не подлежит восстановлению, например, когда на нем повреждены ламели или обмотка, можно использовать для изготовления насадки-переходника на шуруповёрт, дрель и т. д.

В принципе для этого у якоря есть все, что нам нужно, а именно:

• Ровная поверхность и круглая форма;
• Шток, за который можно было бы зацепиться;
• Прорези для установки шлифовальной ленты.

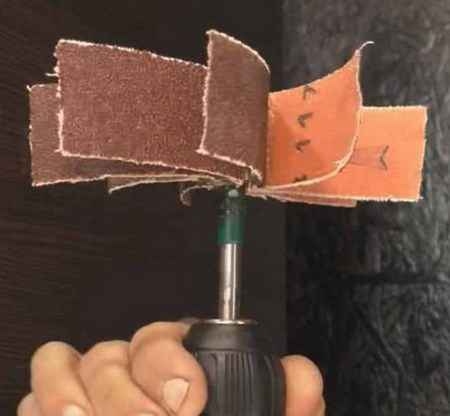

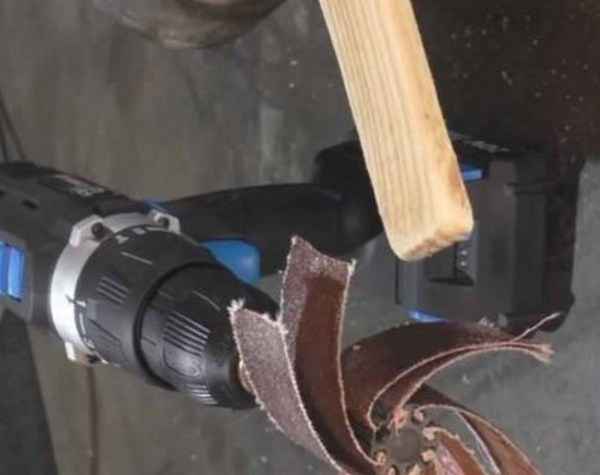

Принцип работы такой насадки на дрель очень прост.

Вы берете и устанавливаете её в патрон, после чего начинаете обрабатывать насадкой различные заготовки. Они могут быть сделанные из таких материалов, как древесина, пластмасс, металл и даже стекло с керамикой.

Насадка на шуруповерт

Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
5. С правой стороны болгаркой отрезаем вал с резьбой.
6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
7. Срезаем резьбовую часть вала большой шестерни.
8. К валу большой шестерни необходимо приварить головку.
9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.

Токарный станок по дереву

Создание изделий из деревянной заготовки не обойтись без станка для работы по дереву. В качестве рабочей поверхности станка можно использовать верстак из дерево с ровной поверхностью.

По размерам инструмента из рейки выполнить постель, в которой будет расположен и зафиксирован шуреповерт. Для фиксации применяется обычный хомут. Постель крепится к основанию при помощи саморезов или струбцины.

В патрон шуруповерта помещается оправка с зубьями. Для изготовления задней бабки подойдут 2 бруска с винтом для регулировки, заточенные под размеры конуса. Крепится бабка напротив шуруповерта. При этом его ось должна находиться на одном уровне с регулировочным винтом бабки.

Струбциной закрепить задний упор на основании будущего станка. Простой токарный станок для работы по дереву готов к использованию.

Болгарку

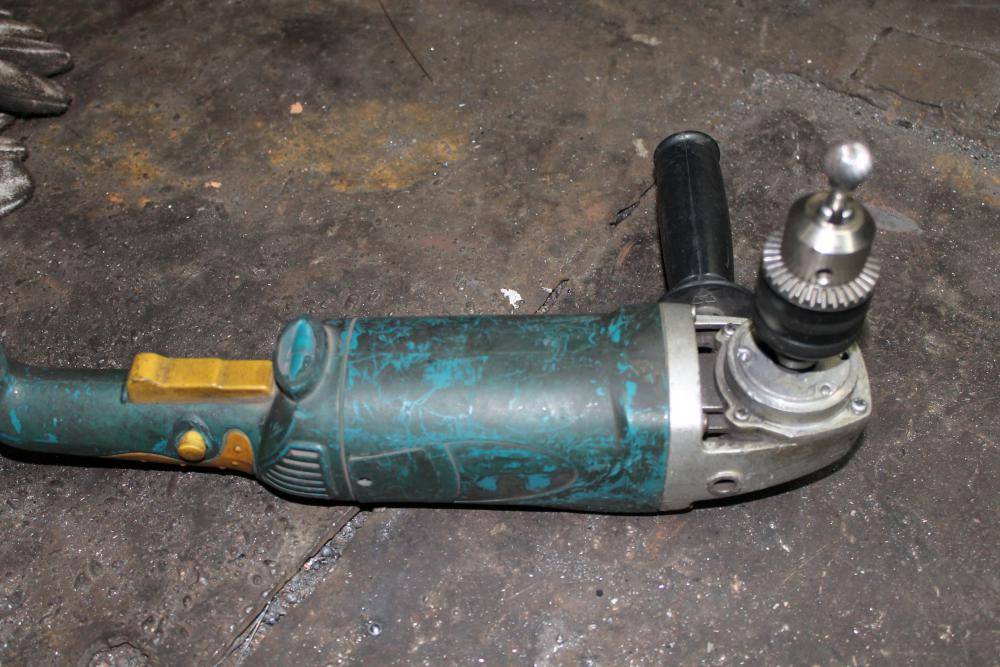

При отсутствии шлифовальной машинки ее можно заменить самодельной болгаркой, выполненной из старого шуруповерта. Для этого используется насадка или переходник, оснащенные редуктором, которые можно приобрести в готовом виде. Не исключена также возможность изготовления таких приспособлений своими руками. Для этого пригодятся шпильки, гайки и шайбы, диаметр которых аналогичен с диаметром патрона шуруповерта.

После разбора корпуса инструмента и демонтажа его редуктора в его патрон на место редуктора вставить конец насадки либо переходника. Собрав корпус нового инструмента, самодельная углошлифовальная машинка готова к использованию.

Изготовление садового измельчителя

Садовый измельчитель для травы и тонких веточек (менее 1 см толщиной) может быть изготовлен на базе сетевой дрели-шуруповерта.

Создают агрегат так:

• выбирают подходящую емкость, например, цинковую выварку;
• по центру днища просверливают отверстие под вал, на котором будет зафиксирован нож либо несколько лезвий;
• делают деревянный или металлический каркас для установки емкости или ставят ее на край стола;
• к раме или днищу выварки прикрепляют дрель-шуруповерт, которую оснащают ножами;
• монтируют кнопку включения/отключения;
• делают сбоку прорезь в емкости — вырезают прямоугольник перед дном 10 на 20 см;
• из жести делают рукав для выброса измельченных растений;
• прикрепляют его к емкости;
• проверяют работоспособность агрегата.

Ножи проще всего сделать из ножовочных полотен. Устанавливать их нужно заточкой вниз. При этом можно изготовить несколько вариантов лезвий под разные травы. Если сделать к дрели-шуруповерту насадку в виде ножей, то траву можно просто измельчать в ведре или другой подходящей емкости.

Практические примеры самодельного токарного станка, с учетом рекомендаций, изложенных выше

Начнем с простейшего варианта, который изготавливается за один выходной день практически без финансовых затрат (дрель уже есть, ее стоимость не учитывается).

Набор заготовок на иллюстрации: собственно инструмент, несколько деревянных заготовок, крепежные элементы.

Самый ответственный момент – это соосность вала дрели с опорным наконечником импровизированной задней бабки. Поэтому измерения производим с точностью до миллиметра.

Поскольку станок будет не очень габаритным, располагаем его на станине из толстой фанеры. Держатель для шейки дрели также вырезаем из фанеры, причем зажимной хомут не обязателен. Достаточно будет фиксирующего винта. Размещаем узлы на станине:

Шпиндель не обязателен: тонкие заготовки можно зажимать в штатном патроне дрели, а для более объемных деталей изготавливается импровизированная план шайба.

На таком станке можно с легкостью обрабатывать деревянные болванки, а также заготовки из композитных материалов: текстолит, и пр.

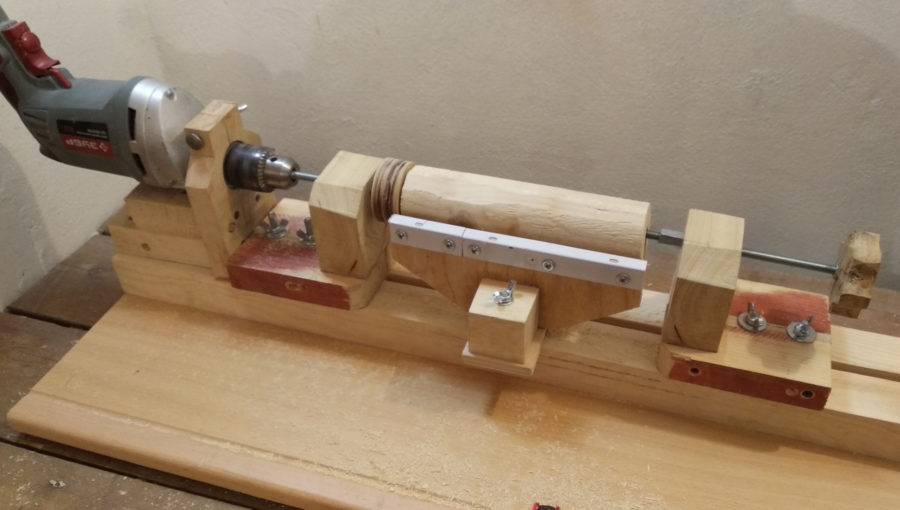

Используя аналогичные материалы (лучше прочной многослойной фанеры только толстый текстолит), можно изготовить более сложный с точки зрения настроек станок.

Сама дрель закрепляется не только в районе шейки, но и поддерживается дополнительным кронштейном. Это позволит избежать вибраций, особенно при высокой нагрузке или несимметричной заготовке.

Учитывая возможность точной подгонки узлов под конкретную дрель, можно выполнить крепление максимально щадящим для самого инструмента. Например, вентиляционные отверстия не должны быть закрытыми.

Упор для резцов (даже при условии, что они будут держаться в руках), выполняется подвижным. Причем как по горизонтали, так и по вертикали. В процессе обработки болванка становится тоньше, можно придвигать опорную поверхность к детали.

Задняя бабка по вертикали не регулируется, это логично. А по горизонтали выполняется грубая настройка (придвигается опора), и точная настройка с помощью винта.

Главный принцип любой подобной конструкции – вы не теряете безвозвратно сам электроинструмент. То есть, дрель можно в любой момент демонтировать и пользоваться ей по назначению.

Самостоятельная доработка до отрезного станка

Более обычной самоделкой является станок из малеханькой УШМ. Работы будут сопровождаться минимумом издержек, а на манипуляции уйдут считанные часы. Конструкция на выходе будет представлять собой длинноватую железную трубу, которая делает функцию ручки и каркаса.

К одному из концов приваривается поперечная планка из металла с 2-мя отверстиями для крепежа инструмента. С этой же стороны труба фиксируется к отрезку уголка на подвижный вал. 1-ый можно закрепить к рабочему столу либо к полу в рабочем помещении. Если перед вами встал вопрос о том, что можно сделать из болгарки, вы сможете выполнить отрезной станок, действуя по описываемому методу. Согласно ему, с обратной стороны от крепления нужно зафиксировать пружину, которая будет обеспечивать возврат конструкции в первоначальное положение. По окончании этого шага сможете воспользоваться собственной самоделкой. Нужно будет едва верно установить устройство.

Таковой вариант станка является более обычным решением для обработки металла, тогда как для сложных работ будет нужно точность, потому конструкцию для решения таких задач нужно делать более устойчивой, а означает, к работе придется подойти более основательно.

Как подключается кнопка дрели

Как показывает опыт, неисправность дрели в 60% случаев связана с неисправностью кнопки выключения. Часто попытка замены этого элемента приводит к тому, что все провода запутываются, и возникает вопрос — что куда подсоединять, чтобы подключить все правильно. Именно в этом и стоит разобраться, чтобы подключаемые наугад провода не привели к возникновению короткого замыкания.

Сразу надо отметить, что кнопки на дрелях могут иметь разную конструкцию, однако различают три типа их устройств:

• Обычные без регулятора — при нажатии на курок запускается электромотор на полную мощность. Обычно такие кнопки использовались на старых советских дрелях
• Кнопка с регулятором оборотов — на курке имеется шайба, перемещение которой способствует увеличению или снижению сопротивления. Чем больше сопротивление, тем меньше скорость вращения патрона
• Кнопки с регулятором оборотов и реверсом — дополнительно устройство оснащается пластиной с рычагом переключения направления вращения патрона. Реверс реализуется за счет смены полярности подачи напряжения на обмотку ротора и статора

Одной из самых трудных схем подключения является последний вариант. Однако, если разобраться, то в подключении всех видов кнопок ничего трудного нет. В этом помогут разобраться ниже приведенные схемы подключения кнопок разных дрелей — Бош, Интерскол и другие.

Данная схема также встречается в другом исполнении, как показано на фото ниже.

Отличие между этими схемами в подключении проводов от реверса к ротору и статору. Оба варианта являются правильными, и будут работать. Все зависит от модели инструмента. Соблюдая последовательность подключения кнопок дрели, не составит труда восстановить работоспособность инструмента. Ниже приведена схема в виде иллюстрации подключения кнопки дрели к коллекторному двигателю переменного тока.

Стоит отметить, что кнопка дрели выходит из строя не только по причине перегорания контактов, но еще посредством износа разжимной пружины. При большой выработке происходит поломка пружины, что в итоге приводит к заклиниванию устройства.

Самостоятельная доработка до отрезного станка

Наиболее простой самоделкой является станок из маленькой УШМ. Работы будут сопровождаться минимумом затрат, а на манипуляции уйдут считанные часы. Конструкция на выходе будет представлять собой длинную металлическую трубу, которая выполняет функцию ручки и каркаса.

К одному из концов приваривается поперечная планка из металла с двумя отверстиями для крепежа инструмента. С этой же стороны труба фиксируется к отрезку уголка на подвижный вал. Первый можно закрепить к рабочему столу или к полу в рабочем помещении. Если перед вами встал вопрос о том, что можно сделать из болгарки, вы можете выполнить отрезной станок, действуя по описываемому алгоритму. Согласно ему, с противоположной стороны от крепления необходимо зафиксировать пружину, которая будет обеспечивать возврат конструкции в первоначальное положение. По завершении этого этапа можете пользоваться своей самоделкой. Необходимо будет лишь только правильно установить устройство.

Такой вариант станка является наиболее простым решением для обработки металла, тогда как для сложных работ потребуется точность, поэтому конструкцию для решения таких задач необходимо делать более устойчивой, а значит, к работе придется подойти более основательно.

Изготовление станка со станиной

Из болгарки можно сделать к тому же отрезной станок. Для этого следует приготовить последующие инструменты и материалы:

• профильную трубу;
• металлической уголок;
• лист металла;
• сварочный аппарат;
• дрель;
• швеллер;
• подшипники;
• вал;
• трубу;
• пружину;
• педаль реле.

Если есть желание, лист металла, который пойдет на платформу, можно поменять ДСП. Плита станет более легким вариантом. Подшипников должно быть несколько, они должны быть схожими. Если помыслить, сварка может быть заменена крепкими болтами, для этого и пригодится дрель. Таковой вариант дозволит разобрать станок по мере надобности.

Самоделки из старой болгарки

Какие самоделки из старой болгарки можно сделать ещё? Например, можно легко сконструировать шлифовальный станок на роликах, который очень удобен в использовании. Для изготовления шлифовального станка из болгарки, потребуется две узких полоски металла, шпилька диаметром 8-10 мм, шайбы и гайки.

На фото самодельного шлифовального станка видно, что внизу металлических полосок закреплено два ролика или подшипника, которые позволяют без труда перемещать шлифстанок вдоль обрабатываемой детали. При этом, болгарка крепится к полоскам из металла с помощью шпильки, которой собственно и можно регулировать высоту болгарки над обрабатываемой деталью.

Достаточно просто сделать из болгарки и самоделку в виде садовой косилки. Для этих целей потребуется использовать старую тачку, внизу которой располагается болгарка с ножами или леской для скашивания травы. Единственный недостаток данной самоделки из болгарки будет заключаться в том, что для подключения электроинструмента потребуется использовать довольно длинную переноску. В таком случае, гораздо лучше и удобнее использовать старый аккумуляторный шуруповерт.

Что можно сделать из старой болгарки ещё? Вот такой вот малогабаритный циркуль для резки кругов или, например, ленточный гриндер, как на фото. Для этого нужно взять две квадратные трубы разного диаметра, в ту, что побольше, вставить пружину для натяжки ленты. Вал самодельного гриндера из болгарки изготовлен из древесины со вставленной гайкой внутри, чтобы фиксировать вал на болгарку.

Можно сделать из болгарки и станок для заточки спиральных сверл, а также, полноценную циркулярную пилу. Следует заметить, что конструкция циркульных пил из болгарки может быть самой различной. На картинках ниже представлен, пожалуй, самый простой вариант циркулярной пилы.

Не составит особого труда сделать из болгарки штроборез, только придется заранее потрудиться над установкой 3-4 дисков (в зависимости от нужной ширины штробы) на вал болгарки.

Самоделки из старой болгарки

Какие самоделки из старенькой болгарки можно сделать ещё? К примеру, можно просто сконструировать шлифовальный станок на роликах, который очень комForteн в использовании. Для производства шлифовального станка из болгарки, будет нужно две узеньких полосы металла, шпилька поперечником 8-10 мм, шайбы и гайки.

На фото самодельного шлифовального станка видно, что понизу железных полосок закреплено два ролика либо подшипника, которые позволяют без усилий перемещать шлифстанок вдоль обрабатываемой детали. При всем этом, болгарка крепится к полоскам из металла при помощи шпильки, которой фактически и можно регулировать высоту болгарки над обрабатываемой деталью.

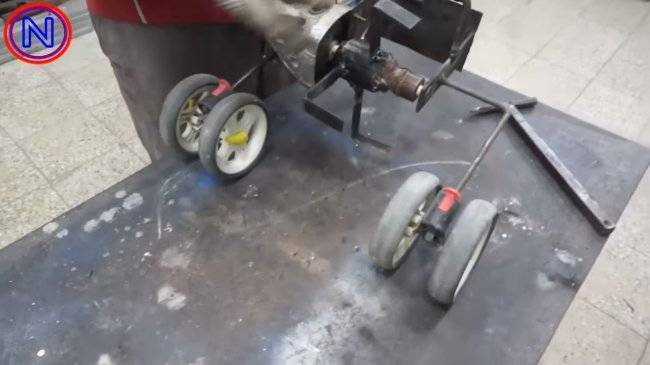

Довольно легко сделать из болгарки и самоделку в виде садовой косилки. Для этих целей будет нужно использовать старенькую тачку, понизу которой размещается болгарка

с ножиками либо леской для скашивания травки. Единственный недочет данной самоделки из болгарки будет заключаться в том, что для подключения электроинструмента будет нужно использовать достаточно длинноватую переноску. В таком случае, еще лучше и удобнее использовать старенькый аккумуляторный шуруповерт.

Что можно сделать из старенькой болгарки ещё? Вот таковой вот компактный циркуль для резки кругов либо, к примеру, ленточный гриндер, как на фото. Для этого необходимо взять две квадратные трубы различного поперечника, в ту, что побольше, воткнуть пружину для натяжки ленты. Вал самодельного гриндера из болгарки сделан из древесной породы со вставленной гайкой снутри, чтоб фиксировать вал на болгарку.

Можно сделать из болгарки и станок для заточки спиральных сверл, также, всеполноценную циркулярную пилу. Следует увидеть, что конструкция циркульных пил из болгарки может быть самой различной. На картинах ниже представлен, пожалуй, самый обычный вариант циркулярной пилы.

Не составит особенного труда сделать

из болгарки штроборез, только придется заблаговременно потрудиться над установкой 3-4 дисков (зависимо от подходящей ширины штробы) на вал болгарки.

READ Циркулярная Пила Как Сделать Стационарную

Обрезной станок из болгарки своими руками

Основанием станка является стальная пластина толщиною 3 мм и размером 80 х 100 мм.

По углам пластины, отступив от краёв по 5 мм, сверлим отверстия и далее нарезаем в них резьбу под болты М10.

На четыре болта М10 навертываем по одной гайке.

Болты в данной конструкции будут выполнять роль опорных ножек и их вкручиваем в отверстия пластины, которые сделали по её углам.

Гайки являются стопорными, фиксируют болты относительно пластины, придавая жесткость резьбовому соединению.

Болты ввертываем в пластину с одной стороны. С другой стороны пластины концы болтов не должны выступать выше её поверхности, потому что столешница (которой является пластина) должна быть ровной, без выступов.

Рекомендуем : Как сделать своими руками самодельные гусеницы

Для крепления болгарки к поверхности столешницы (пластины) используем один дверной шарнир и отрезок стальной полосы с отверстием на одном конце.

Отверстие в полосе соответствует по размеру болту, который будем вкручивать в корпус болгарки — в то место, куда ввертывается рукоятка.

Отрезок полосы привариваем к одной половине шарнира по его центру и под углом 90 градусов (длину отрезка подбираете по размеру своей болгарки).

Прикручиваем болгарку к отрезку полосы с приваренным шарниром. Размещаем болгарку на краю столешницы таким образом, чтобы установленный на неё обрезной диск не задевал край столешницы — отступал от края от 2 до 5 мм.

Установили болгарку, зафиксировали вторую половину шарнира на поверхности пластины с помощью струбцины, привариваем шарнир к пластине.

Рекомендуем : Самодельный станок для заточки пил

Теперь болгарку возможно поднимать и опускать в одной вертикальной плоскости, помещая на столешницу (пластину) стальной пруток или полосу, пилить их обрезным диском.

Для того, чтобы заготовки материала в момент их распиливания находились в одном положении, на поверхность столешницы привариваем стальную полосу, которая послужит упором для заготовок.

А если из пластины — основания выкрутить болты (ножки), то болгарку можно использовать для распиливания стальных листов.

Размечаем лист, помещаем на него болгарку с пластиной (пластина лежит на поверхности листа), ведем болгарку по листу (используем пластину, как лыжу), распиливаем лист по намеченной линии.

Штроборез из болгарки своими руками

Болгарку можно применять таких задач как вырезание пропилов в стене. Это пропилы для укладывания проводки, труб, и прочих элементов. Если для такой работы брать стоковую болгарку, глубину погружения диска контролировать очень непросто. Чтобы решить эту проблему, может быть изготовлен специальный каркас.

Такой каркас выполнен в виде подошвы с упором, при помощи которой инструмент можно перемещать вдоль стены с равномерным заглублением. Таким образом поучится штроба нужной глубины. Чтобы изготовить такой штроборез, нужно помнить о таких деталях как защитный чехол и специальный пылесборник. Для последнего может послужить мешок, однако более удобным будет подсоединение шланга от пылесоса.

Различные приспособления для УШМ позволяют расширить функциональные возможности инструмента и сделать его удобным.

Крутые идеи для болгарки:

1. Зернодробилка.
2. Токарный станок.
3. Точилка для ножей.
4. Мощная бормашина.
5. Ленточный гриндер.
6. Монтажная пила.
7. Домашняя мини-пилорама.
8. Фрезерный станок.

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

1. Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
2. Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
3. Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
4. Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным
5. Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом
6. После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)
7. Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
8. Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
9. Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки  или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
10. Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
11. Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
12. На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
13. Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона
14. В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка
15. После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.

Насадка на шуруповерт

Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
5. С правой стороны болгаркой отрезаем вал с резьбой.
6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
7. Срезаем резьбовую часть вала большой шестерни.
8. К валу большой шестерни необходимо приварить головку.
9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.
