Переходник для перфоратора под сверло

Что делать, если сверло застряло и не вынимается

В определенных ситуациях бур застревает в перфораторе (к примеру, Вихрь) и не двигается с места. Если произошла подобная проблема, необходимо провести следующий порядок действий:

1. Часть сверла, что торчит вне перфоратора, поместить в тиски.
2. Используя молоток, постучать по патрону. При этом необходимо использовать наставку из дерева, чтобы не повредить перфоратор (к примеру, марки Бош).
3. Постукивание нужно прекратить в тот момент, когда из патрона появится хвостик застрявшего буравчика.
4. Если совершенные действия не помогают, необходимо полностью снять патрон и положить его в бензин. Внутрь ключевого патрона заливают автомобильное масло. Спустя час нужно снова попробовать извлечь бур.

Распространенная ситуация: сверло застряло в стене при проведении строительных работ. Чтобы вытащить его, не нужно нажимать на курок и тянуть — это приведет к поломке. Потихоньку расшатывать перфоратор (Makita или от другой фирмы) тоже нельзя, поскольку сверло просто переломится.

В этой ситуации необходимо выполнить следующие действия:

• Сверло извлечь из патрона.
• Заменить его на новое.
• Высверлить им бетон, который скопился вокруг сверла.

Операцию нужно проводить максимально аккуратно, поскольку есть риск обломать застрявший буравчик.

Предоставленных сведений достаточно, чтобы понять, как вставить бур в перфоратор и сделать процесс починки намного проще. На самом деле, работать с таким оборудованием не сложно. Но игнорировать некоторые требования безопасности и правила не стоит.

Как совместить перфоратор с обычным сверлом

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

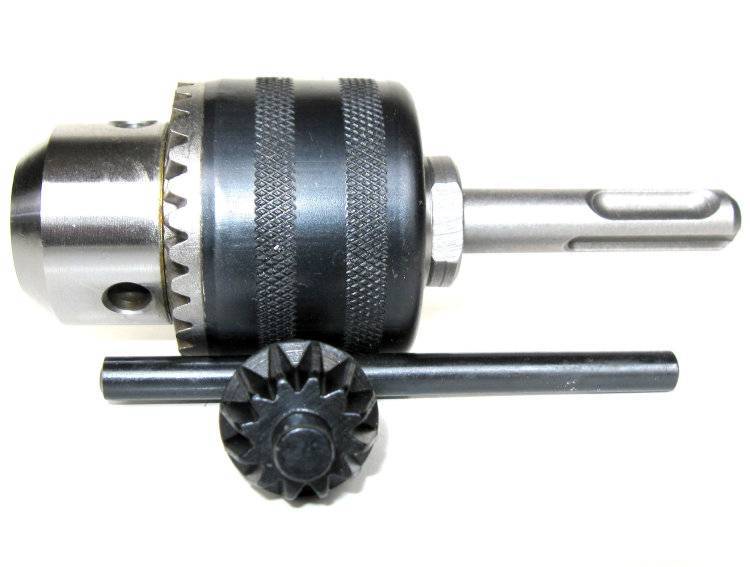

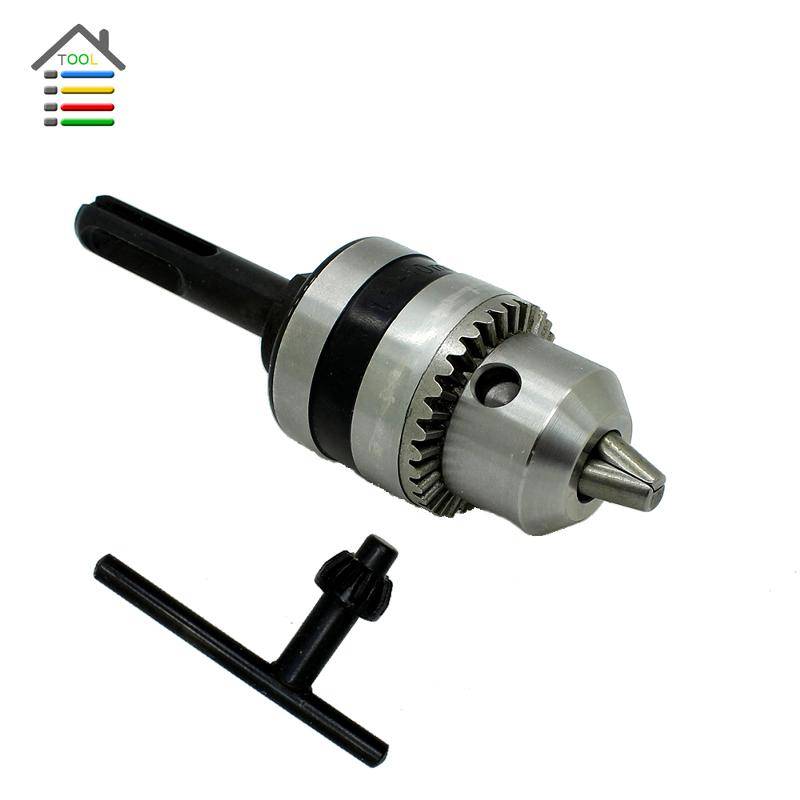

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

• втулка со шлицами, установленная на валу двигателя;
• кольцо на втулке;
• конусообразная пружина, подпирающая кольцо;
• стопорные шары, размещенные между втулкой и кольцом;
• кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

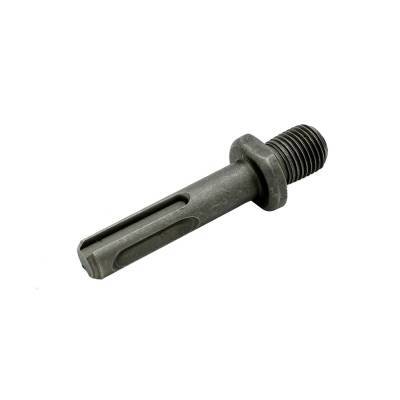

Какой тип хвостовика на адаптере под перфоратор

Уместный вопрос о том, какой же тип хвостовика имеет переходник под сверла для закрепления в патроне перфоратора. Производители выпускают исключительно один тип переходников, которые можно установить только в агрегаты с патронами типа sds plus. Под агрегаты с патронами типа sds max такие переходники производители не выпускают, и причинами тому являются следующие факторы:

• Перфораторы с патронами sds-max не имеют опции сверления, поэтому использовать в таких инструментах обычные сверла по металлу или дереву нельзя
• Инструменты с патронами sds max достаточно мощные (от 1,5-2 кВт и выше), поэтому применять в них хрупкие сверла для дрелей просто нерационально. Они быстро будут нагреваться, стираться и переламываться

В итоге получается, что адаптеры под перфораторы для установки сверл применяются только в электроинструментах бытового и полупрофессионального типа. Такие агрегаты имеют следующие опции:

1. Регулятор скорости вращения патрона, что позволяет применять инструмент не только для сверления металла и дерева, но и перемешивания растворов
2. Переключатель режимов, который позволяет включить режим сверления. Именно на этом режиме можно использовать сверла от дрели в перфораторе, установленные через специальный переходник
3. Реверс — это еще одна полезная опция, которая позволяет освободить заклинившее сверло в металлическом основании или произвести замешивание раствора в двух направлениях

Это интересно! Если у вас бочковой перфоратор или прямой, но без режима сверления, то покупать переходник под сверла, не имеет смысла, так как использовать его в таких инструментах не только нельзя, но и невозможно.

https://youtube.com/watch?v=lSJwFBvQQx4%3F

Что делать, если сверло не двигается с места

Сверло может застрять так, что его невозможно сдвинуть с места. Как вытащить сверло из перфоратора в такой ситуации? Чтобы извлечь ту часть насадки, которая торчит, надо зажать в тиски. Молотком постучать по патрону, чтобы не испортить инструмент, используют деревянную наставку. Когда из патрона покажется хвостик заклинившего сверла, стучать прекращают.

Если данные действия не помогли вынуть насадку, патрон полностью снимают, кладут в бензин. Внутрь заливают автомобильное масло, оставляют на 1 час. После его пытаются извлечь вновь.

Очень часто во время ремонтных работ, сверло застревает в стенке. Когда предстоит вытаскивать, то не надо нажимать на курок и тянуть. Так можно сломать. Сильно расшатывать инструмент также нельзя, сверло может сломаться, останется обломок. Дрелью можно рядом просверлить еще одно отверстие, несильно расшатывая перфоратор, попробовать извлечь.

Если это не помогло, используют газовый ключ. Его накручивают на бур и бьют от стены молотком по рукоятки. Если ключ очень большого размера, в качестве прокладки используют стальную пластину.

Если предстоит извлекать бур, застрявший насквозь, сделать это можно с помощью кувалды. Бьют ею по направлению сверления. Нельзя ударять по самому сверлу. Для смягчения ударов надо поставить доску или любую прокладку.

Чтобы такой проблемы не возникало, необходимо чаще вытаскивать насадки. Из просверливаемого отверстия убирать пыль, удалять различные загрязнения, кусочки обрабатываемого материала.

Заклинить в поверхности сверло может, если на него будет оказываться слишком большое давление. Работать перфоратором надо легко. Железобетонная конструкция предусматривает наличие в ней металлической арматуры, поэтому в ней вполне может застрять сверло. Специалисты советуют перед тем как начать работать, специальным устройством проверить в каких местах расположены эти металлические элементы.

Сверло легко устанавливается в исправный инструмент

Почему лучше сверлить металл перфоратором

Не только бурение бетона, но и сверление металла или дерева лучше выполнять мощным электроинструментом, которым является перфоратор. Этот инструмент справляется с любыми сложными задачами, что связано с применением более мощных электродвигателей. Мощностные показатели составляют от 700 Вт и выше, в то время как на дрелях используются электромоторы мощностью от 300 Вт.

Кроме того, агрегат имеет большую силу момента, поэтому с перемешиванием сухих смесей не возникает никаких трудностей. Если есть перфоратор, то не нужно покупать специально низкооборотистую дрель или миксер, ведь этот электроинструмент справится с заданием по замешиванию раствора.

Причины, почему лучше выбрать перфоратор для сверления, чем дрель, следующие:

1. Большая мощность, что позволит достичь положительного результата быстрее, чем при использовании дрелей
2. Большая сила момента — этот показатель очень важен при использовании электроинструмента для перемешивания сухих смесей и сверление дерева сверлом большого диаметра
3. Высокая скорость вращения — для этого в конструкции прямых или пистолетных агрегатов применяются специальные регуляторы. При снижении скорости вращения патрона увеличивается момент, а при уменьшении, наоборот, момент снижается, но при этом увеличивается количество оборотов вращения исполнительного органа

Теперь, когда известно, почему необходимо покупать и применять переходники под сверла на перфоратор, стоит без промедления заказать их или приобрести в ближайшем магазине инструментов.

Это интересно! Производители также выпускают специальные цанговые патроны на перфораторы, однако такой вариант является нерациональным для приобретения, так как время замены устройств занимает не менее 15 минут, в то время, как установка переходника выполняется за считанные секунды.

https://youtube.com/watch?v=mSQdt-W8aCQ%3F

Как достать сверло из поврежденного патрона

В патроне нередко повреждается резьба или ломается кулачок. Сверло может сломаться при прокручивании между кулачками. Появляется стружка, которая попадает в щели, не давая нормально вращаться. При помощи 2-х газовых ключей каждую часть патрона зажимают одним из ключей, вращают откручивая. Можно воспользоваться 1 ключом и тисками, в этом случае одну часть зажимают в тиски.

Если газового ключа нет, одну половину надо засунуть и зажать в тиски, по другой по касательной несильно ударяют молотком.

При сорванной на кулачках резьбе эти способы бесполезны. В таком случае патрон скручивают. Вставляют в тиски. Сверло выбивают с внутренней стороны пробойником. Его продевают сквозь отверстие, в которое вставляется шпиндель.

Что делать если сверло сломалось

Если за кончик застрявшего обломка сверла можно зацепиться, его вытаскивают:

• плоскогубцами;
• кусачками;
• пинцетом.

Нередко он застревает очень глубоко. Чтобы обломок извлечь, нужно учитывать его диаметр, размеры и разновидность металла, где он застрял, а также как глубоко. Для извлечения маленького фрагмента увеличивают дыру, в которой он засел. Обломок поддевают подходящим приспособлением и вытаскивают.

Вытащить кусок обломанного сверла диаметром 8 мм и больше, который остался в металле, можно с помощью болта с приваренными спицами или пружинной проволоки. Но это если торчит его конец, за который придется цепляться.

Оставшуюся в гнезде хвостовую часть можно извлечь, используя сварочный аппарат, тонкие электроды, тонкую пластиковую трубку. Последняя должна подходить диаметру скважины патрона. Трубку вставляют в гнездо, упирают в обломок. Включают сварку, массу соединяют с инструментом, нажимают фиксатор патрона в режим высвобождения насадок, аккуратно вставляют электрод в пластиковую трубку. И быстро приваривают электрод к хвостовику, чтобы потом удалить обломанную часть.

Если хвостовик смят, патрон придется частично разобрать. Обломок не вытащить даже привариванием электрода.

Чаще всего ломаются насадки плохого качества. Желательно приобретать высококачественную оснастку. Во время работы стараться не доводить до заклинивания. Если приходиться сверлить низкокачественным сверлом, не нужно на него давить. Понять какого качества оснастка, можно проделав несколько отверстий, после посмотрев на хвостовик. У хорошего изделия он не сминается.

Иногда сверло ломается и это требует дополнительных работ

Переходники и особенности их выбора

Перед покупкой данного приспособления необходимо учесть вид патрона, который использовался в устройстве ранее. В современных моделях перфораторов могут использоваться такие типы патронов:

• Sds-max. Удерживает хвостовики с диаметром 20 мм и устанавливается на профессиональных моделях.
• Sds-plus. Применяется в бытовых устройствах и удерживает хвостовики до 10 мм в диаметре.

При выборе шестигранной головки необходимо учитывать все эти факторы, иначе патрон просто невозможно будет установить на инструмент

Также при выборе надо обращать внимание на патроны от известных производителей, а приобретать рекомендуется те элементы для зажатия насадок, в которых не требуется использование специальных ключей. Покупка такого патрона позволит удобно производить работы перфоратором и быстро заменять сверла при необходимости. О том, как использовать буры от перфоратора в электродрели, вы узнаете из следующего видео

О том, как использовать буры от перфоратора в электродрели, вы узнаете из следующего видео.

4 Как разобрать патрон перфоратора

Разборка и сборка оснастки выполняется с целью периодического обслуживания или замены сломанной части в конструкции SDS патрона. Причем эта работа не требует особой квалификации и выполняется согласно следующей инструкции:

1. 1. Снимите защитную накладку в верхней части. Под ней находится проволочное кольцо и шайба. Кольцо сдвигаем отверткой и вынимаем шайбу.
2. 2. Используя отвертку, снимите второе кольцо на торце и демонтируйте кожух.
3. 3. Демонтируйте фиксирующий узел SDS оснастки. Эту часть мы разбираем  в следующем порядке: сдвигаем вниз шайбу с пружиной, вынимаем отверткой шарик из паза, аккуратно спускаем пружину и снимаем ее вместе с шайбой.

Демонтаж фиксирующего узла SDS-патрона

Дальнейшие действия зависят от ваших намерений. Если вашей целью является замена патрона на перфораторе, то вы демонтируете оставшуюся часть (втулку) и ставите на место новую оснастку в сборе. Причем действовать в этом случае нужно по следующему плану: доберитесь до винта, удерживающего втулку на шпинделе, и открутите его; зажмите втулку в тисках и скрутите ее с резьбового сгона шпинделя.

Монтаж нового фиксатора происходит в обратном порядке. Вы навинчиваете втулку на шпиндель (вал электродвигателя) и вкручиваете стопорный винт со стороны торца зажима.

Если демонтаж осуществлялся с целью периодического обслуживания, вам остается только очистить все детали от грязи, смазать их и собрать в обратном порядке.

Патрон под перфоратор — зачем он нужен

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Продление срока службы

Продление эксплуатационного периода патрона напрямую зависит от правильного использования самого перфоратора. Несколько полезных советов:

• Не нажимать слишком сильно на инструмент.
• Долговременная холостая работа перфоратора ведёт к преждевременному износу механизма патрона.
• Работая с мягкими поверхностями правильным будет применение безударного режима работы.
• Для сверления особо твёрдых материалов рекомендуется применение специальных смазок или эмульсий.
• Практичнее работать с бурами меньшей длины.
• Хвостовики буров нужно смазывать после каждой сотни отверстий, предварительно их очистив.
• При долговременной работе инструменту необходимо давать передышку, во время которой можно остудить буры в масле и произвести осмотр перфоратора.
• Приспособление требует ухода как перед работой, так и после неё.

Для предотвращения попадания пыли можно использовать специальные приспособления. Даже обрезанная пластиковая бутылка, надетая на бур, поможет в достижении этой цели.

Если выполнять эти минимальные требования, то инструмент проработает долгие годы и не подведёт мастера в нужный момент.

Originally posted 2018-07-04 07:36:46.

Зачем проверять работоспособность перфоратора перед вставкой сверла

Перед вставкой сверла в перфоратор (например, марки Bosch), необходимо убедиться в его работоспособности, проверить, нет ли погрешностей в работе

Это важно, поскольку при неправильной работе есть риск сломать буравчик

Для проверки необходимо проделать несколько манипуляций с устройством:

• Поместить вилку в розетку.
• Включить режим сверления на инструменте без боя, нажав тумблер для переключения режимов (располагается обычно с левой стороны) — это крайнее положение.
• Плавно нажать на кнопку пуска.

Если после включения устройства нет рывков и сбоев, то он работоспособный, а значит, можно без опасения ставить буравчик.

Важно! При сверлении отверстий ни в коем случае нельзя касаться вращающихся деталей устройства, поскольку это может привести к серьезной травме оператора. Буравчик можно менять только в тот момент, когда прибор выключен из сети

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

1. Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
2. Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
   той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Установка в перфоратор обычного сверла

При работе с данными инструментом могут возникать случаи, когда необходимо произвести не только раздробление определенной основы, но и просверлить отверстие в ней. В таком случае необходимо иметь инструмент с хвостовиком, что позволяет установить сверло любого диаметра независимо от формы самого хвостовика. Установка сверла производится с помощью адаптера или переходника, который может фиксироваться на инструменте.

Такое приспособление стоит в настоящее время на рынке около 300 рублей и бывает разных видов, что позволяет купить его для использования сверл с различными формами хвостовиков. Приобретать нужно быстрозажимные фиксаторы, что позволит оперативно менять сверла и прослужить устройству дольше.

С помощью такого приспособления есть возможность производить разные виды работ перфоратором, с которыми дрель не справится. Также данная машина отличается большей мощностью, чем обычная дрель, а потому ею можно сверлить отверстия достаточно больших диаметров, не перегружая инструмент

Также важно учитывать, что при работе может появиться люфт в патроне, а это значит, что данное приспособление вышло из строя. Необходимо провести его разборку и определить причины нарушения работы

Виды сверл для перфоратора

Наконечники бывают следующих видов:

• зубило;
• сверло;
• пика либо зубило-пика;
• канальный бур;
• коронка.

Бур, похожий на обыкновенное спиралевидное сверло, применяется для устройства отверстий круглой формы, как правило, под дюбель либо дюбель-гвоздь. В строительных магазинах его нередко определяют как сверло под перфоратор.

Зубило предназначено для удаления штукатурки, плиточного покрытия, кафеля или любого иного отслужившего свой срок покрытия. Им удобно выполнять демонтаж, просто поддевая подлежащий удалению материал.

Пикой удобно пользоваться при штроблении, пробивании отверстий в бетонных или других твердых поверхностях. Инструмент имеет заметно больший диаметр, чем у сверла, и отличается повышенной «отбойностью». Такой наконечник применяют при необходимости проделывания отверстий большего размера, которых можно добиться с использованием сверла.

Канальный бур незаменим тогда, когда требуется проделать штробы для проводки либо установки предметов интерьера: направляющих для гипсокартонных конструкций, крепления раздвижных или фальшстен.

Коронка применяется для устройства отверстий для размещения выключателей и розеток. Современные буры для перфораторов выпускаются любого размера, среди прочего и для установки этих электротехнических устройств.

• легированных;
• быстрорежущих;
• углеродистых.

Для обработки твердых материалов буры оснащаются сверхпрочной напайкой.

По виду рабочего наконечника буры классифицируются на следующие виды:

1. Шнековые, предназначенные для устройства глубоких отверстий. Благодаря спиралевидной конструкции и значительному крутящему моменту удаляются крошки и пыль, снижается нагрузка на перфоратор, сокращается срок выполнения работ.
2. Бур с небольшим уклоном рабочих желобов. Используется для работ, требующих приложения малых усилий, к примеру для устройства множества неглубоких отверстий в относительно мягких материалах.
3. Бур со значительным наклоном бороздок, отличающийся большой скоростью сверления. Нагрузка на перфоратор от таких буров выше, чем при применении шнековых. Предназначен для проделывания глубоких отверстий.
4. Буры с одной либо несколькими спиралевидными бороздами или желобами особой формы. Такой наконечник обеспечивает высокую устойчивость сверла, сбалансированность его вращения, снижение вибрационной нагрузки на перфоратор.

Не менее важна и форма задней части бура, зажимаемой в патроне – хвостовика.

Наиболее часто используются:

1. SDSplus. Применяются для перфораторов низкой и средней мощности. Заглубление в патрон – 4 мм, размер «хвоста» – 10 мм.
2. SDS – специальная система направляющих. Бур удерживается в патроне зажимами. Диаметр хвостовой части – 10 мм.
3. SDSmax. Формат, применяемый в мощном профессиональном инструменте. Диаметр хвостовика составляет не 10, а 18 мм, углубление в патрон – 9 мм.
4. SDStop. Используется преимущественно в перфораторах BOSH. Размер «хвоста» – 14 мм.
5. SDSquick. Также является разработкой компании «Бош» и применяется в инструменте только этой марки.

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

• Bosch
• Макита
• Интерскол
• Metabo
• Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
2. Для начала на ствол устанавливается пружинка
3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
4. После этого в отверстие устанавливается шарик, предварительно смазав его
5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

https://youtube.com/watch?v=w7nWiYHSdAU%3F

Оснастка перфоратора

Чаще всего его используют для работы с:

• бетоном;
• кирпичом;
• камнем;
• железобетоном;
• металлом.

Редко – с древесиной. Разнообразие материалов предполагает наличие большого количества насадок (рабочего органа):

• сверла;
• буры;
• зубила;
• коронки.

Все они предназначены для выполнения разных работ. Сверлами в поверхностях делают аккуратные отверстия нужного диаметра и глубины.

Изделия, которые предназначены для работ по такому прочному материалу, как бетон, изготавливают с применением твердосплавных пластин. Их напаивают на режущую часть. Но в процессе применения они изнашиваются.

Как заточить сверла по бетону для перфоратора? Заточку можно выполнить на корундовом точильном круге, который установлен на соответствующем оборудовании. Сверло необходимо затачивать так, чтобы износившиеся режущие края стали прямыми, а место, в котором они пересекаются, точно совпадало с осью вращения перфоратора

Обращать внимание следует и на угол заточки двух режущих кромок. При неравномерности этого параметра, кромка, у которой угол заточки большой, будет нагружаться сильнее

В результате перфоратор быстро выйдет из строя.

Буры предназначены для пробивания высокопрочных материалов. Инструмент с буровой насадкой одновременно сверлит, совершает вибрирующие действия или удары. Такая работа необходима при установке розетки. Когда на аппарат установлены зубило или лопатка он работает как отбойный молоток.

Тип крепления у всех насадок, кроме сверл, подходит только для перфоратора, потому что имеет под него крепления в форме канавок и посадочный хвостик. Обычное сверло от дрели закрепить в перфораторе можно, нужен съемный патрон (переходник). Он бывает 2-х видов: кулачковый и быстрозажимный. Для закрепления кулачкового зажима используют специальный ключ. Его вставляют в резьбу на внешнем периметре и поворачивают. В это время цанговый механизм, который установлен внутри патрона, в зависимости от того в каком направлении двигают ключом, сжимается или разжимается.

Быстрозажимной патрон приводят в действие, прилагая небольшое усилие рукой. Отверстие для сверла откроется, если нажать вниз на патрон.

Есть еще и небольшая вытянутая конструкция, позволяющая удлинять сверла. Благодаря удлинителю можно делать более глубокие сквозные отверстия в разных материалах. При сверлении с его использованием следует внимательно корректировать режимы резания.

Для разных материалов нужных разные сверла

Как снять сверло при исправном патроне

При исправном патроне достать сверло абсолютно не сложно. Если патрон имеет ключевой зажим нужен специальный ключ, в быстрозажимном креплении манипуляции выполняют руками. В первом варианте снимают, вставив ключ в одно из углублений на патроне, вращают его против часовой стрелки. Благодаря имеющимся на обоих предметах зубчикам, происходит раскручивание.

В ситуации с быстрозажимным креплением перфоратор включают в режим обратного вращения (реверса). Одной рукой удерживают внешний корпус патрона, второй нажимают на пусковую кнопку.

После снятия использованной насадки и перед тем как предстоит ее заменить, хвостовик очищают от строительной пыли, старой смазки. Хвостовик устанавливаемого сверла необходимо почистить и смазать. Подготовленный к работе он прослужит намного дольше, смазка продлевает срок эксплуатации перфоратора и насадок.

Как вставляется в патрон обычное сверло

Возникла необходимость проделать отверстие в металле или дереве, а дрель при этом находится в нерабочем состоянии, тогда выход есть — взять инструмент, сверло и переходник. Конечно, многие подумают, что проще купить соответствующее сверло по металлу SDS для перфоратора, но не тут та было. Даже если и удастся найти такое сверло соответствующего диаметра, то стоить оно будет минимум в 1,5 раза больше, чем обычное под дрель.

Это интересно! Производители выпускают сверла sds plus, которые предназначены для сверления металлических и деревянных конструкций. Однако за счет специальной конструкции хвостовика, стоимость таковых устройств отличается от цены сверл с обыкновенными цилиндрическими хвостовиками.

В итоге получается, что намного выгоднее купить переходник для перфоратора под сверло, и воспользоваться насадкой соответствующего диаметра, чем покупать сверло со специальной формой хвостовика. Что представляет собой переходник или адаптер под сверло на перфоратор, многие даже не знают, поэтому рассмотрим конструкцию устройства.

Конструктивно адаптер состоит из двух частей:

1. Хвостовик — это часть, которая вставляется в патрон агрегата. Хвостовая часть имеет аналогичную конструкцию, как буры и прочие насадки типа sds plus
2. Резьбовая часть — на нее завинчивается цанговый патрон от дрели и шуруповерта. На конце такого переходника имеется болт под отвертку для фиксации устройств. При выборе переходников нужно учитывать размер резьбы, на которую навинчивается патрон от дрели и шуруповерта

Резьба на наконечнике переходника не правая, а левая, то есть, для того, чтобы закрепить патрон на переходник, понадобится вращать его в левую сторону. Патрон от дрели устанавливается на переходник для перфоратора, и после этого остается только вставить в него соответствующее сверло и применять на перфораторе.

https://youtube.com/watch?v=MvVHfCbPfM4%3F

Это интересно! Если планируете устанавливать в конструкцию цангового патрона сверло по бетону, и работать ним в перфораторе, то не рекомендуется это делать продолжительное время. Ударные действия, совершаемые механизмом агрегата, достаточно сильные, поэтому цанговые ключевые и быстрозажимные патроны могут быстро выйти из строя.

Переходники изготавливают из инструментальной стали, поэтому они выдерживают большие нагрузки. Стоимость при этом такого переходника не превышает 150-200 рублей, в то время как за такую сумму можно купить только одну насадку. Адаптер для перфоратора — это универсальное приспособление, которое значительно расширяет возможности инструмента. Причем в цанговом патроне от дрели, который закреплен в патроне электроинструмента через переходник, можно фиксировать не только сверла, но еще и коронки, насадки-миксеры для замешивания смесей, а также полировальные и прочие виды рабочих насадок.
