Чугун

Серый чугун и его механические свойства

Серый чугун обладает такими основными характеристиками, которые обеспечивают его применение в литейном производстве:

• небольшая температура отвердевания;
• высокая жидкотекучесть;
• отсутствие склонности к образованию раковин;
• малая объемная усадка.

При этом для конечного пользователя отливок из серого чугуна большое значение имеют следующие показатели:

• прочность серого чугуна;
• износостойкость при трении;
• герметичность, то есть устойчивость к образованию трещин и пор.

Эти показатели зависят от структуры и твердости серого чугуна. Чем меньше размеры графитовых пластинок, тем выше эти показатели. Детали, подвергающиеся постоянным ударно-абразивным нагрузкам, должны обладать особенно высокой твердостью. Герметичность важна в таких изделиях, как трубопроводы, насосы и компрессоры, гидравлические приводы, которые эксплуатируются в условиях большого давления жидкостей или газов. При этом степень герметичности зависит от параметров текучести, изменения давления и наличия транзитной микропористости.

Наибольшей прочностью обладает перлитный серый чугун. Это позволяет применять его в производстве деталей машин, которые подвергаются высокой нагрузке.

Серый чугун склонен к растрескиванию при сварке, а некоторые сорта вообще не поддаются сварке.

Таблица 3: Механические свойства серого чугуна по ГОСТ 1412-85

Марка	Марка чугуна по СТ СЭВ 4560-84	Временное сопротивление при растяжении σВ, МПа, (кгс/мм2), не менее
СЧ10	31110	100 (10)
СЧ15	31115	150 (15)
СЧ18	—	180 (18)
СЧ20	31120	200 (20)
СЧ21	—	210 (21)
СЧ24	—	240 (24)
СЧ25	31125	250 (25)
СЧ30	31130	300 (30)
СЧ35	31135	350 (35)

Структура чугуна зависит от толщины стенок чугунных отливок. В зависимости от толщины стенки отливки, чугун кристаллизуется и охлаждается с различной скоростью (чем толще стенка отливки, тем ниже скорость охлаждения и тем больше выделяется графита в структуре чугуна и тем ниже прочностные характеристики материала отливки). Зависимость прочностных характеристик чугуна от толщины стенок отливок приведена в табл. 4.

Таблица 4: Ориентировочные данные о временном сопротивлении при растяжении и твердости в стенках отливок различного сечения по ГОСТ 1412-85

Марка чугуна	Толщина стенки отливки, мм
4	8	15	30	50	80	150
Временное сопротивление при растяжении, МПа, не менее
СЧ10	140	120	100	80	75	70	65
СЧ15	220	180	150	110	105	90	80
СЧ20	270	220	200	160	140	130	120
СЧ25	310	270	250	210	180	165	150
СЧ30	—	330	300	260	220	195	180
СЧ35	—	380	350	310	260	225	205
Твердость НВ, не более
СЧ10	205	200	190	185	156	149	120
СЧ15	241	224	210	201	163	156	130
СЧ20	255	240	230	216	170	163	143
СЧ25	260	255	245	238	187	170	156
СЧ30	—	270	260	250	197	187	163
СЧ35	—	290	275	270	229	201	179

Разновидности ковкого чугуна

Структурный состав чугунных отливок зависит от условий технологии отжига. Он бывает:

• ферритным;
• перлитным;
• ферритно-перлитным.

Ферритный вид изделий содержит феррит и хлопьевидный графит. Перлитный вид состоит из перлита и хлопьевидного графита. Ферритно-перлитный в своем составе имеет феррит, перлит и хлопья из графита.

Структура каждого вида изображена на схемах:

Чугун на основе перлита можно получить, если охлаждать отливку в зоне распада быстрее. Тогда, вместе с ферритом, в структуре будет находиться перлит. Он сохранится при дальнейшем, достаточно медленном, проведении охлаждения сплава ниже 727оС.

На практике, в основном, используют первые два вида литых заготовок (фото и схема приведены ниже).

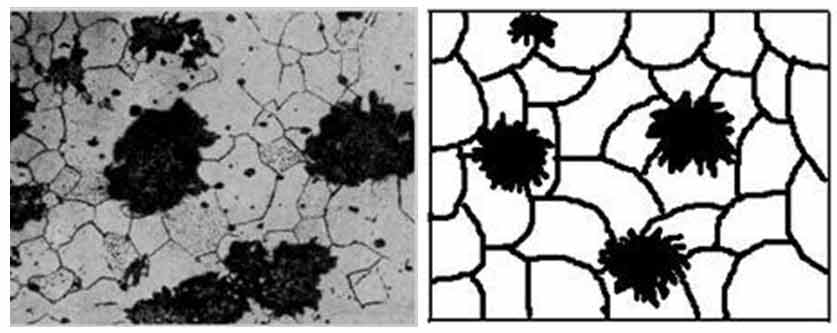

Ферритный вид отливок (фото и схема)

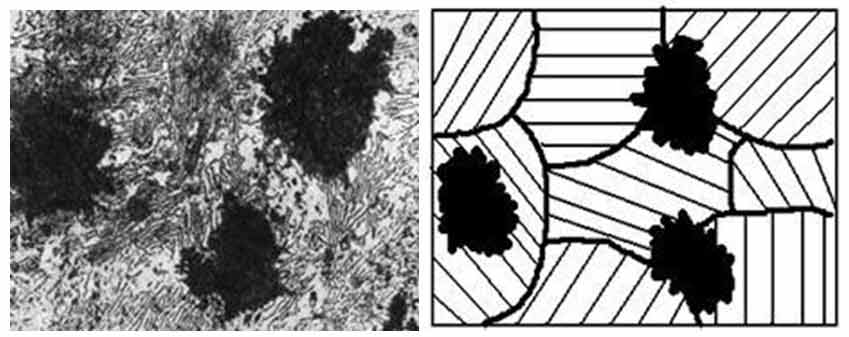

Перлитный вид отливок (фото и схема)

Состав

Что такое чугун? Это сплав из железа, углерода и разнообразных примесей, благодаря которым он обретает необходимые свойства. Материал должен иметь в своем составе не менее 2,14% углерода. В противном случае, это будет сталь, а не чугун. Именно благодаря углероду чугун обладает повышенной твердостью. Вместе с тем, данный элемент снижает пластичность и ковкость материала, придавая ему хрупкость.

Кроме углерода, в состав чугуна в обязательном порядке входят: марганец, кремний, фосфор и сера. В некоторые марки также вносят дополнительные присадки, для придания материалу специфических свойств. Среди часто используемых легирующих элементов можно отметить: хром, ванадий, никель и алюминий.

Виды чугуна

В основном чугун классифицируют по форме углерода, который содержится в сплаве.

Белый чугун

Белый чугун имеет характерный окрас скола, так как углерод (С) входит в состав в виде цементита (Fe3C), который образуется когда расплав остывает. Цементит – это твердый тугоплавкий материал.

В доэвтектическом сплаве углерод содержится в перлите и ледебурите. В эвтектическом сплавеуглерод входит в состав ледебурита. В заэвтектическом он содержится в первичном цементите и ледебурите.

В первоначальном виде он нигде не используется, т.к. его тяжело обрабатывать инструментами при механической обработке. Конечно, возможно использовать насадки из карбидов (ВК), но трудоемкость процесса очень велика. Поэтому белый чугун используется в качестве сырья для получения ковкого чугуна.

Серый чугун

Серый чугун также берет свое названия от оттенка на сколе. Он имеет в составе фракции графита, которые могут иметь разную форму. При добавке кремния, он способствует осаждению углерода.

Физико-механические свойства, а также структура серого чугуна, зависят от условий остывания после кристаллизации.

Быстрое охлаждение приведет к преобладанию перлита в составе чугуна. Закалка (другими словами термообработка) может повысить прочность и твердость, но при этом чугун становится хрупким, что может быть не приемлемо.

Медленное остывание приводит к росту содержания феррита. Феррит – это сплав железа с оксидами, в основном с Fe2O3. При таких условиях улучшается пластичность.

Поэтому условия, при которых остывает сплав, выбирают, ориентируясь на желаемые параметры конечного продукта.

Серый чугун используется для литых изделий и конструкций (чугунного литья).

Он имеет невысокую температуру отвердения, хорошую жидкотекучесть, нет склоненности к образованию раковин. Серый чугун хорошо реагирует на сжатие, но плохо противостоит растяжению/изгибу. Это происходит из-за углеродных вкраплений, которые приводят к низкой трещиностойкости.

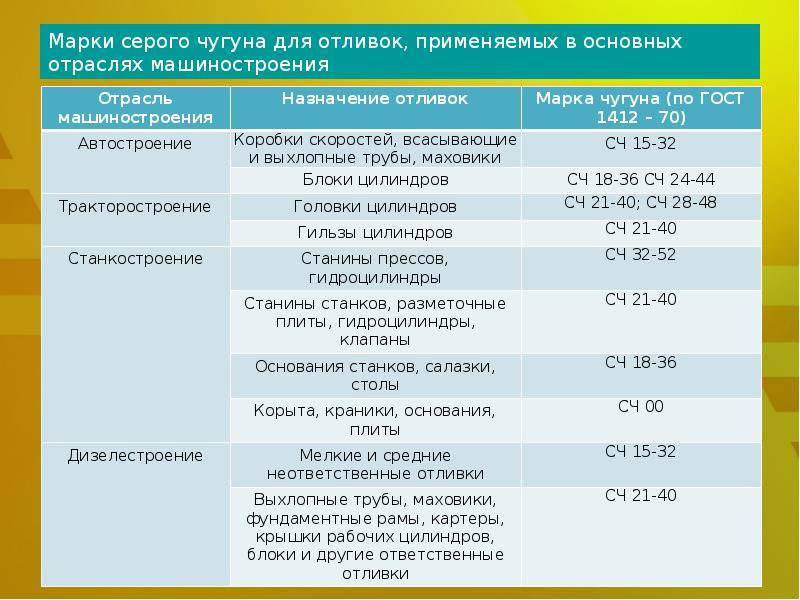

Маркировка серого чугуна состоит из символов СЧ (серый чугун) и цифры, которая обозначает предельную прочность в кг/мм2: например, СЧ35. В наиболее распространенных чугунах содержание углерода ниже 3,7%.

Ковкий чугун

Для производства ковкого чугуна, белый чугун нагревают до необходимой температуры, выдерживают определенное время, и потом медленно охлаждают (процесс называется «отжигом»). Это способствует процессу распада Fe3C и выделению графита с образованием феррита.

При этом включения углерода по не имеют схожести с аналогичными в сером чугуне. Поэтому стойкость к разрыву и ударная вязкость из-за этих различий характерна ковкому чугуну.

Маркировка ковкого чугуна состоит из букв «КЧ» и добавления цифр, которые указывают на допустимую прочность на растяжение в МПа х 10-1 и максимальное относительное удлинение. Например: КЧ 37-12.

Высокопрочный чугун

Высокопрочный чугун это вид серого чугуна, в котором графитовые образования имеют шаровидную форму. Из-за такой округлости включений кристаллическая решетка становится не склонна к образованию трещин.

Высокопрочные чугуны имеют ценные первичные свойства чугунов (стойкость к сжатию, жидкотекучесть и т. д.), при этом имеют характерные для сталей предел текучести при растяжении, трещиностойкость и пластичность.

Маркируется аналогично ковкому, но с буквами «ВЧ».

Передельный чугун

Передельный чугун используется как сырье для выплавки стали. При этом он может даже не покидать предприятие, где его произвели.

Специальный чугун

К таким видам чугуна относят антифрикционный чугун и легированный чугун.

Выпуск этих марок имеет не большой объем, примерно до 2% от всего впускаемого чугуна. Такие виды чугуна могут иметь в составе большое количество легирующих элементов. Сфера использования имеет ограниченные цели и специфические условия.

Антифрикционный чугун может использоваться для изготовления деталей, подвергающихся трению. Основным компонентом для легирования является хром, также могут использоваться никель, титан, медь и другие металлы. Он имеет высокую твердость (до HB 300) и низкий коэффициент трения (до 0,8 при отсутствии смазки).

Базовыми материалами для производства антифрикционного чугуна являются серый, ковкий и высокопрочный чугуны. Маркируется соответственно – АЧС, АЧК, АЧВ.

мтомд.инфо

Ковкий чугун получают отжигом белого доэвтектического чугуна. Хорошие свойства у отливок обеспечиваются, если в процессе кристаллизации и охлаждения отливок в форме не происходит процесс графитизации. Чтобы предотвратить графитизацию, чугуны должны иметь пониженное содержание углерода и кремния.

Диаграмма железо-графит. Диаграмма состояния железо-графит.

Ковкие чугуны содержат: углерода – 2,4…3,0 %, кремния – 0,8…1,4 %, марганца – 0,3…1,0 %, фосфора – до 0,2 %, серы – до 0,1 %.

Отжиг ковкого чугуна

Отливки выдерживаются в печи при температуре 950…1000оС в течении 15…20 часов. Происходит разложение цементита:

Fe3C -> Feγ (C) + C

Классификация чугунов. Маркировка чугунов.

Структура после выдержки состоит из аустенита и графита (углерод отжига). При медленном охлаждении в интервале 760…720oС, происходит разложение цементита, входящего в состав перлита, и структура после отжига состоит из феррита и углерода отжига (получается ферритный ковкий чугун).

При относительно быстром охлаждении (режим б, рисунок) вторая стадия полностью устраняется, и получается перлитный ковкий чугун.

Структура чугуна, отожженного по режиму в, состоит из перлита, феррита и графита отжига (получается феррито-перлитный ковкий чугун).

Отжиг является длительной 70…80 часов и дорогостоящей операцией. В последнее время, в результате усовершенствований, длительность сократилась до 40 часов.

Различают 7 марок ковкого чугуна: три с ферритной (КЧ30–6) и четыре с перлитной (КЧ65–3) основой (ГОСТ 1215).

По механическим и технологическим свойствам ковкий чугун занимает промежуточное положение между серым чугуном и сталью. Недостатком ковкого чугуна по сравнению с высокопрочным (см. Высокопрочный чугун. Высокопрочный чугун с шаровидным графитом. Состав высокопрочного чугуна.) является ограничение толщины стенок для отливки и необходимость отжига.

Отливки из ковкого чугуна применяют для деталей, работающих при ударных и вибрационных нагрузках. Из ферритных чугунов изготавливают картеры редукторов, ступицы, крюки, скобы, хомутики, муфты, фланцы. Из перлитных чугунов, характеризующихся высокой прочностью, достаточной пластичностью, изготавливают вилки карданных валов, звенья и ролики цепей конвейера, тормозные колодки.

Механические свойства металлов. Механические свойства сталей. Механические свойства сплавов.

Обозначаются индексом КЧ (высокопрочный чугун) и двумя числми, первое из которых показывает значение предела прочности, умноженное на 10-1, а второе – относительное удлинение — КЧ30-6.

Теория железоуглеродистых структур

Карбон с ферумом могут образовывать несколько различных видов сплавов по типу кристаллической решетки, что отображается на варианте микроструктуры.

1. Твердый раствор проникновения в α-железо – феррит.
2. Твердый раствор проникновения в γ-железо – аустенит.
3. Химическое образование Fe3C (связанное состояние) – цементит. Первичный образовывается путем быстрого охлаждения из жидкого расплава. Вторичный – более медленное снижение температуры, из аустенита. Третичный – постепенное охлаждение, из феррита.
4. Механическая смесь зерен феррита и цементита – перлит.
5. Механическая смесь зерен перлита или аустенита и цементита – ледебурит.

Для чугунов характерна особая микроструктура. Графит может находиться в связанном виде и образовывать вышеперечисленные структуры, а может пребывать в свободном состоянии в форме разных включений. На свойства влияют как основные зерна, так и эти образования. Графитовыми фракциями в металле являются пластины, хлопья или шары.

Пластинчатая форма характерна для серых железоуглеродистых сплавов. Она обуславливает их хрупкость и ненадежность.

Включения хлопьеобразные имеют ковкие чугуны, чем положительно влияют на их механические показатели.

Шарообразная структура графита еще более улучшает качества металла, влияя на увеличение твердости, надежности, выдержки значительных нагрузок. Такими характеристиками обладает чугун высокопрочный. Ковкий чугун свойства свои обуславливает ферритной или перлитной основами с наличием хлопьеобразных графитовых включений.

Общепринятая маркировка металла

Согласно с рекомендациями ГОСТ 1215–79, маркировка ковкого чугуна включает в себя первые буквы его наименования – КЧ. Прописанное число, состоящее из двух цифр, отображает показатель временного сопротивления или предел стойкости к деформации и разрушению, измеряемый в 10 МПа – КЧ 70. Цифра, прописанная через дефис, отражает величину пластической деформации во время растяжения с единицей измерения «%» (относительное удлинения) – КЧ70-2.

Вдобавок к этому, марки ковких сплавов классифицируются в зависимости от их структур. К ферритному и ферритно-перлитному классу относятся КЧ с относительно низкими пределами стойкости к разрушениям и более высокими процентами относительного удлинения. Сплавы с перлитовой структурой представлены с высокими значениями временного сопротивления и со сравнительно низкими показателями относительного удлинения.

По данным ГОСТ 26358, можно определить такие свойства марок ковкого чугуна, как:

• временное сопротивление разрыву;
• твёрдость по Бринеллю (НВ);
• относительное удлинение.

Структура серого чугуна

При оценке структуры серого чугуна определяют размеры (в мкм) включений графита, их распределение и количество (в процентах), а также вид структуры металлической основы и дисперсность перлита (при его наличии).

По строению металлической основы серые чугуны разделяют на перлитные, феррито-перлитные, ферритные (рисунок С-1).

Для обозначения компонентов структуры серого чугуна применяют условные обозначения по ГОСТ 3443-87. Так, пластинчатый графит в сером чугуне обозначается буквами ПГ. Формы включений графита в структуре серого чугуна могут быть:

• пластинчатая прямолинейная (ПГф1);
• пластинчатая завихренная (ПГф2);
• игольчатая (ПГф3);
• гнездообразная (ПГф4).

Структура чугуна имеет первостепенное значение для получения заданных свойств отливки, поэтому требуется соблюдение технологических режимов плавки и заливки. Получить заданную структуру серого чугуна, избавиться от дефектов помогает операция модифицирования.

Виды чугунов

Углерод присутствует в таком сплаве в виде:

• цементита;
• графита;
• графита + цементита.

Отливки, содержащие углерод в виде цементита, имеют характерный светлый отблеск и называются белыми.

Темный графит в сочетании с металлическим сплавом придает отливкам серую окраску. Конфигурация графитовых включений влияет на свойства поковок. Исходя из этих свойств, чугун подразделяют на:

• серый;
• ковкий;
• высокопрочный;
• особого назначения.

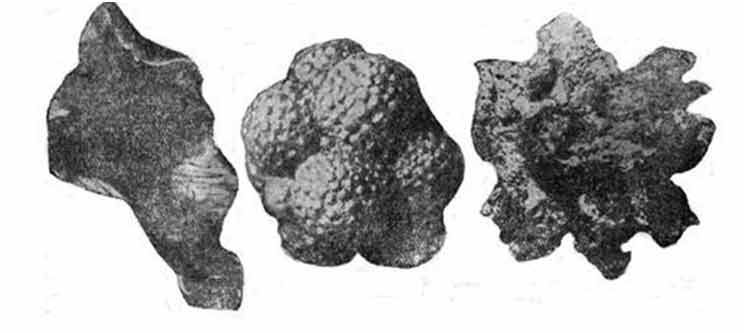

На фото изображены разные виды включений из графита. Они могут быть пластинчатыми, шаровидными или иметь форму хлопьев.

Ковкий чугун характеризуется графитными включениями в виде хлопьев.

Классификация чугунов

Существуют несколько видов классификации чугунов.

1. По содержанию элементарного углерода делятся на:
   • доэвтектический (2,14-4,3 %);
2. эвтектический (4,3%);
3. заэвтектический (4,3-6,67%).
4. По видам углерода, и цвету излома:
   • Белый (С > 3%, в форме карбида). Его применение ограничено производством изделий, не подвергающихся большим нагрузкам, из-за значительной хрупкости. Но при добавлении легирующих присадок, содержащих хром, никель, ванадий, алюминий повышаются его эксплуатационные параметры;
5. Серый (С -2,5%, в форме перлита) обладает хорошей износостойкостью и понижает силу трения. Применяется при изготовлении деталей промышленного оборудования, подвергающихся циклическим нагрузкам. При добавлении специальных присадок, имеющих в составе Mo, Ni, Cr, B, Cb, Sb улучшается стойкость при использовании в агрессивных средах;
6. Половинчатый (С – 3,5-4,2%, в форме графита и карбида и наличие следовых количеств цементита и ледебурита). Такой вид нашел свое применение при производстве изделий, подвергающихся постоянному трению.
7. По физическим параметрам, согласно ГОСТ 1412-54 и 1215-59, различают марки чугуна:
   • Ковкий (КЧ), представляет собой его белую разновидность после специального обжига. При этом доля углерода находится на уровне 3,5%, и он представлен в форме Fe2O3 или зернистого перлита, с графитовыми включениями. В качестве присадок для повышения устойчивости к трению обычно добавляют Mg, Te, B. Следует отметить, данная марка никогда не подвергается ковке, в прямом смысле этого слова;
8. Высокопрочный (ВЧ), образуется путем вкрапления в металлическую решетку шарообразных включений углерода и введении в состав магния, кальция, селена, иттрия. Характеризуется улучшенными механическими, теплопроводными пластическими параметрами.
9. По специфическим свойствам:
   • Износостойкий;
10. Антифрикционный;
11. Коррозионностойкий;
12. Жаростойкий;
13. Немагнитный.
14. По шкале твердости Бринелля:
    • Мягкий (НВ менее 149);
15. Умеренной твердости (НВ 149-197);
16. Улучшенной твердости (НВ 197-269);
17. Твердый (НВ более 269).
18. По значению временного сопротивления при растяжении:
    • Обыкновенной прочности (менее 20 кгс/мм2);
19. Улучшенной прочности (20-38 кгс/мм2);
20. Максимальной прочности (более 38 кгс/мм2).
21. По магнитным характеристикам:
    • Ферромагнитный — обладающий магнитными свойствами, из-за высокого содержания в металлической матрице феррита и цементита;
22. Паромагнитный – обладающий малой магнитной проницаемостью, содержащий в своем составе присадки из хрома, меди и алюминия.

Маркировка

По Гостам, все существующие марки обозначаются 2 буквами и 2 числами, при этом числа отражают значения временного сопротивления (кгс/мм2) и относительного удлинения (%). К примеру, цифры в марке КЧ-30-6, показывают временное сопротивление — 30 кгс/мм2 и относительное удлинение — 6 %.

Путем введения в состав специальных добавок, модифицируют состав сплава. Тогда к названию марки прибавляется буква М.

Применение

Из-за особых физико-механических качеств применение чугуна стало возможно в самых различных сферах:

1. Для производства различных деталей в машиностроительной отрасли. На протяжении многих лет именно этот сплав применяется при изготовлении самых различных деталей для двигателя внутреннего сгорания. При этом автопроизводители проводят изменение основных свойств материала путем его легирования, что необходимо для достижения уникальных качеств. Кроме этого, большое распространение получили тормозные колодки из данного сплава.
2. Изделия из чугуна могут выдерживать воздействие низкой температуры. Поэтому материал применяется при производстве техники и инструментов, которые эксплуатируются в жестких климатических условиях.
3. Ценится чугун в металлургической области. Это связано с невысокой стоимостью, которая во многом зависит от концентрации углерода и особенностей получаемой структуры. Высокие литейные качества также делают материал более привлекательным. Получаемые изделия характеризуются высокой прочностью и износостойкостью.
4. На протяжении нескольких последних десятилетий рассматриваемый сплав широко применяется при изготовлении сантехнического оборудования. Это связано с высокими антикоррозионными способностями, а также возможностью получения изделий самой различной формы. Примером можно назвать чугунные ванны и радиаторы, различные трубы, батареи и мойки. Несмотря на появление материалов, которые могли бы заменить чугун, подобные изделия пользуются большой популярностью. Это связано с тем, что они сохраняют первозданный вид на протяжении длительного периода эксплуатации.
5. Применяется сплав и для изготовления различных декоративных элементов, что связано с высокими литейными качествами. Примером можно назвать решетку для перил, различные статуэтки и многое другое.

Кроме этого, область применения зависит от нижеприведенных свойств рассматриваемого материала:

1. Некоторые марки обладают высокой прочностью, которая характерна для стали. Именно поэтому материал применяется даже после появления современных сплавов.
2. Чугунные изделия могут на протяжении длительного периода сохранять тепло. При этом тепловая энергия может равномерно распространяться по материалу. Эти качества стали использоваться при изготовлении отопительных радиаторов или других подобных изделий.
3. Принято считать, что чугун – экологически чистый материал. Именно поэтому его часто применяют при изготовлении различной посуды, к примеру, казана.
4. Высокая стойкость к воздействию кислотно-щелочной среды.
5. Высокая гигиеничность, так как все загрязняющие вещества могут легко удаляться с поверхности.
6. Рассматриваемый материал характеризуется достаточно длительным сроком службы при условии соблюдения рекомендаций по эксплуатации.
7. Входящие в состав химические вещества не могут нанести вреда здоровью.

https://youtube.com/watch?v=F6ApHPhpnok

В заключение отметим, что давно открытая технология производства рассматриваемого материала на протяжении многих лет оставалась практически неизменной. Это связано с тем, что при относительно невысоких затратах можно было получить большой объем расплавленного сплава. На сегодняшний день часто проводится производство материала из лома, что позволяет еще в большой степени снизить себестоимость получаемого продукта.

Отличия от алюминия

Магнитом отличить чугун можно не только от стали, но и от алюминия – серебристо-белого легкого металла. Это вещество является парамагнетиком, поэтому обладает внешней магнитной восприимчивостью (при отсутствии внешнего магнитного поля магнитные моменты атомов отличны от нуля). Относительная магнитная проницаемость металла незначительно больше единицы, а магнитное поле в нем возрастает несущественно. Соответственно, алюминий магнитится, но очень слабо. Визуально это не различимо, поэтому принято считать, что он не магнитит. Помимо магнитных свойств, у металлов есть и другие различия: цвет, масса, плотность, твердость и гибкость. Поэтому отличить их друг от друга можно и другими способами.

Состав и виды белого чугуна

Белый чугун состоит из так называемой цементитной эвтектики. В связи с этим его делят на три категории:

• Доэвтектические. Это такие сплавы, в которых углерод не превышает 4,3% от общего состава. Он получается после полного остывания. В итоге приобретает характерную структуру таких элементов как перлит, вторичный цементит и ледебурит.
• Эвтектические. У них содержание углерода равняется 4,3%.
• Заэвтектический белый чугун. Содержание превышает 4,35% и может достигать 6,67%.

Внутренняя структура белого чугуна представляет собой сплав двух элементов: железа и углерода. Несмотря на высокотемпературное производство в нём сохраняется структура с мелкой зернистостью. Поэтому если надломить деталь из такого металла будет наблюдаться характерный белый цвет. Кроме этого, в структуре доэвтектического сплава, например, твёрдых марок, кроме перлита и вторичного цементита всегда присутствует цементит. Его процентное содержание может приближаться к 100%. Это характерно для эвтектического металла. Для третьего вида структура представляет собой состав из эвтектики (Л_п) и первичного цементита.

Одной из разновидностей подобных сплавов является так называемый отбелённый чугун. Его основу, то есть сердцевину, составляет серый или высокопрочный чугун. Поверхностный слой содержит высокий процент таких элементов, как ледебурит и перлит. Эффекта отбеливания глубиной до 30 мм добиваются, используя метод быстрого охлаждения. В результате поверхностный слой получается из белого цвета, а далее отливка состоит из обыкновенного серого сплава.

Структура белого чугуна

В зависимости от процентного содержания легированных добавок, различают следующие виды металла:

• низколегированные (в них содержится легирующих элементов не более 2,5%);
• среднелегированные (процент подобных элементов достигает 10%);
• высоколегированные (в них количество легирующих добавок превышает 10%).

В качестве легирующих добавок применяют достаточно распространённые элементы. Полученный таким образом легированный белый чугун приобретает новые, заранее заданные свойства.

Состав серого чугуна и его структура

Параметры и свойства сплава напрямую зависят от режима охлаждения, дело в том, что именно во время охлаждения формируется структура материала.

В процессе медленного охлаждения происходит образование немалых кристаллов железа, а сочетание металла и углерода становится перлитным. В ходе такого охлаждения происходит не только увеличение размера кристаллов металла, но и углеродных включений. Такое сочетание приводит к тому, что перлитный материал имеет не только высокую прочность, но и повышенную хрупкость.

Оценка структуры СЧ определяет:

размеры включений графита, измеряя в микрометрах (МКМ), их распределение, количество (в %), вид структуры металлической основы и при наличии перлита — его дисперсность.

По строению металлической основы серые чугуны делят на:

1. перлитные — в составе структуры перлит и графит;
2. ферритно-перлитные — феррит, перлит и графит;
3. ферритные — структура состоит из феррита и графита.

Какая основа будет зависит от скорости охлаждения после затвердевания.

Для обозначения частей микроструктуры чугун этого типа используют терминологию определенную в ГОСТ 3443-87, например, пластинчатый графит обозначают буквами ПГ. Углерод включен в материал в следующих формах.

• пластинчатая прямолинейная, ее обозначают ПГФ1;
• пластинчатая завихреная — ПГФ2;
• игольчатая — ПГФ3;
• гнездообразная -ПГФ4.

Первоочередную значимость для приобретения требуемых параметров чугунной отливки имеет его структура, именно поэтому при выполнении заготовок требуется тщательное выполнение технологии плавления и заливания сырья. Для обретения требуемых параметров серого чугуна и устранения дефектов применяют операцию модификации.

В составе СЧ, в зависимости от его марки, могут входить следующие вещества:

Основа — Fe (железо), остальное:

• C (углерод) — 2,9-3,7%;
• Si (кремний) -1,2-2,6%;
• Mn (марганец) — 0,5-1,1;
• P (фосфор) не больше 0,2-0,3%;
• S (сера) не больше 0,12-0,15%.

Допустимо легирование серого чугуна с использованием таких веществ как Cr, Ni, Cu, и некоторыми другими элементами.

Кремний в составе увеличивает графитизацию углерода. Марганец несмотря на то что затрудняет графитизацию, улучшает его механические свойства.

Химический состав СЧ определен в ГОСТ 1412-85. Серый чугун производят во многих странах мира, в США аналогом этого материала считается A48-30B, в Британии BS 200 или 220, в КНР GB HT 20, в Европейском союзе EN-JL1030 FG20.

Структура и состав

Если рассматривать чугун как структурный материал, то он представляет собой металлическую полость с графитными включениями. Структура чугуна это в основном перлит, ледебурит и пластичный графит. При этом у каждого вида чугуна эти элементы преобладают в разных пропорциях или отсутствуют совсем.

По структуре чугуны бывают:

• перлитные,
• ферритные и
• ферритно-перлитный.

Графит присутствует в этом материале в одной из форм:

• Шаровидная. Графит приобретает такую форму при добавлении присадки магния. Шаровидная форма графита характерна для высокопрочных чугунов.
• Пластичная. Графит похож на форму лепестков. В такой виде графит присутствует в обычном чугуне. Этот чугун обладает повышенными свойствами пластичности.
• Хлопьевидный. Графит приобретает такую форму в результате отжига белого чугуна. Графит в хлопьевидном виде находится у ковкого чугуна.
• Вермикулярный. Графит названной форма находится у серого чугуна. Она была разработана специально для улучшения пластичных и прочих свойств.

Влияние примесей на свойства материала

Компоненты, входящие в состав чугуна, оказывают влияние на качество сплава:

• сера способствует снижению тугоплавкости и текучести чугуна;
• фосфор уменьшает прочность, но дает возможность варьировать форму готовых изделий;
• кремний снижает температуру плавления металла и усиливает его литейные качества. Кроме того, этот элемент позволяет получать сплавы разного цвета: от чисто-белого до ферритного;
• марганец придает чугуну прочность и твердость, но снижает литейные и технологические свойства готового материала;
• введение в состав титана, алюминия, хрома, никеля или меди позволяет изготавливать легированные сплавы. Они обладают высокими литейными качествами и доказали хорошую механическую обрабатываемость.Технология получения

Чугун, отлитый в виде чушек

Исходник получения сырья для металлургов – железные руды (горные породы с доминированием железа в составе).

Руду отправляют на обогатительные комбинаты, где из сырья удаляют часть «порожняка».

Полученный материал везут на металлургический комбинат.

Здесь им загружают доменные печи:

• Добавляют топливо – кокс (продукт обработки каменного угля), известняк, брикетированную угольную пыль.
• Плавят при высоких температурах.
• В процессе восстановления из оксидов получают железо с внедренным в его структуру углеродом.

В результате плавки формируется чугун и шлак (смесь золы топлива, незадействованных флюсов, других продуктов).

При необходимости добавляются лигатуры. Они определяют физические и химические свойства материала.
