Стандартные размеры дисков
Размеры дисков для болгарки стандартизированы. В таблице указаны основные технические характеристики насадок для болгарок:
| Наружный диаметр, мм | Толщина, мм | Посадочный диаметр, мм |
|---|---|---|
| 115 | 1,0; 1,6; 2,0; 2,5; 3,0; 3,2 | 22,00; 22,23 |
| 125 | 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2 | 13,20; 22,23 |
| 150 | ||
| 180 | 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 | 22,23; 32,00 |
| 230 | 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 |
Размеры кругов нестандартизированных могут отличаться от указанных в таблице, если они изготовлены по техническим условиям предприятия-изготовителя.

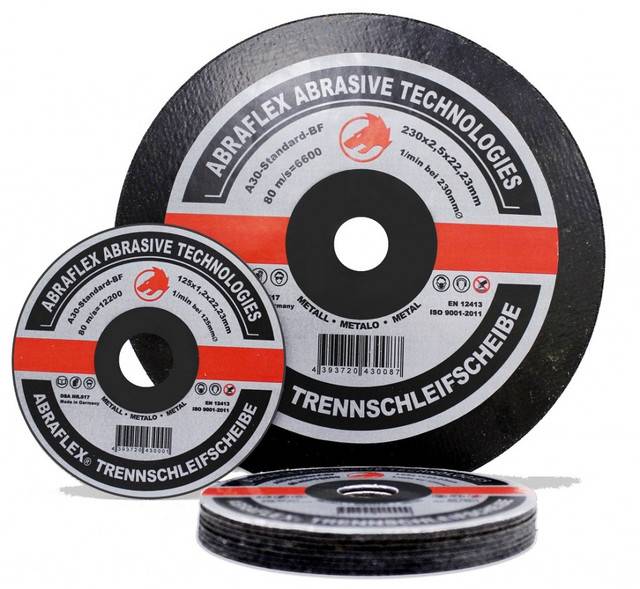

Отрезные диски
Отрезными, или их еще называют абразивными, дисками для болгарок пользуются чаще всего. В качестве абразивных зерен используют электрокорунд или карбид кремния разного размера и твердости. Выпускаются насадки на бакелитовой (с упрочняющими элементами и без них) и вулканитовой связке плоские и с утопленным центром. Последний вид режет по металлу с эмульсией, т. к. имеет низкую степень теплоустойчивости и не может работать при повышенных нагрузках. Различаются диски по материалу, с которым они могут работать. В маркировке таких изделий присутствует надпись и цвет. Расшифровка надписей в таблице:
| Надпись | Назначение — для резки |
|---|---|
| Мetal | металла |
| Сoncrete | бетона и камня |
| Steel | стали |
| Aluminium | алюминия, цветных металлов и сплавов |
| Inox | нержавеющей и высоколегированной стали |
| Castiron | литых деталей и чугуна |
Маркировка кругов наглядно показана на рисунке.
Изделия на вулканитовой связке работают на скорости от 50 до 80 м/сек, на бакелитовой – от 80 до 100 м/сек.
На самом диске указывается дата, до которой он может использоваться, т. е. срок годности. Если он на вулканитовой связке, то этот период не превышает 1 года, на бакелитовой – 6 месяцев.
Обдирочные круги
Изделия относятся к группе шлифовальных материалов и применяются перед подготовкой изделия к шлифовке, для зачистки загрязненных поверхностей и цветов побежалости на металле. Состоят из абразивного вещества и связующего. Выпускаются твердыми и гибкими. В первом случае используется связка бакелитовая, вулканитовая или керамическая, во втором – на основе каучука.
Степень зачистки поверхности зависит от размера зерен. Отличительная особенность обдирочных кругов – у них одинаковый посадочный диаметр, равный 22 мм. Они выпускаются с наружным диаметром 115, 125, 150, 180 и 230 мм и толщиной от 3 до 20 мм.
Шлифовальные диски
Изделия этой группы позволяют выполнять шлифовку с необходимой степенью шероховатости на металле и дереве. Важную роль играет величина зерна. Чем мельче размер зерна, тем выше качество шлифуемой поверхности. Производители выпускают круги с таким размером зернистости: 50, 100, 200, 400, 600, 800, 1000, 1500, 2000, 3000. Расходники могут быть из наждака, иметь губчатую, войлочную, фетровую или тканевую поверхность.
Войлочный круг применяется для выполнения операции полирования на болгарках, которые снабжены устройством регулировки скорости. Изготавливаются изделия из грубой или тонкой шерсти овец, коров, коз, верблюдов. Диаметр таких кругов от 50 до 150 мм, и толщиной они мм. Рекомендуется полировать со скоростью, которая указана производителем расходного материала.
Заточные круги
С помощью заточных дисков приводят кромки режущих инструментов в рабочее состояние, а также зачищают сварные швы. Выпускаются плоскими и чашеобразными. Отличительная характеристика таких изделий – толщина, она не менее 5 мм.
Особенности дисков для резки алюминия
Специальные диски для резки алюминия выпускает только ограниченное число производителей, остальные в типе материала обычно указывают более широкое назначение, например «для работы по цветным металлам». В целом резка алюминия болгаркой имеет смысл только при каких-то разовых работах. А для больших объемов алюминиевых заготовок гораздо лучше подходят отрезные и раскроечные станки со специальными пильными дисками по алюминию. На фото ниже: диск для работ по алюминию фирмы Metabo
Обратите внимание на маркировку класса твердости (О означает «среднетвердый») и сравните с маркировкой лужского диска
Маркировка отрезных дисков по металлу что означает и как расшифровать
Каждый отрезной диск на болгарку имеет соответствующую маркировку, по которой выясняется самая важная информация. Зная и умея расшифровывать маркировку отрезных кругов, не составит большого труда выбрать насадку. В маркировке присутствуют такие главные сведения:
Производитель — указывается в самом верху насадки
Под посадочным отверстием указываются три самых главных размера — наружный диаметр, толщина и размер посадочного кольца. Пример обозначения имеет следующий вид 180х1х22,23
Материал, для которого можно использовать насадку. На абразивных дисках указывается обозначение «metal». Есть также универсальные круги, предназначенные для резки черного и цветного металла. Если на диске указывается Steel, то им можно резать стали, Inox — нержавейку, Aluminium — для алюминия и меди, Castiron — литые стали и чугун
Типы насадок — этот показатель говорит о конструкции посадочного отверстия. Если стоит цифра 41, то это означает, что диск плоский, а если 42 — имеет смещение в одну сторону. Обычно цифра 42 присутствует на заточных дисках
Связочный материал — это вулканит, бакелит и керамика. На насадках отечественного производства тип армирующего слоя указывается двумя буками кириллицы (например, БУ — бакелит усиленный), а зарубежного латинскими BF
Тип материала, из которого изготовлен круг. Если стоит буква A — это электрокорунд, C —карбид кремния. Перед буквенным индексом стоит цифра, указывающая на размер фракции или зернистости материала
Твердость — указывается сразу после размера зерен, для чего применяются латинские буквы M и T
Максимальная скорость работы — зависит от типа армирующей связки. Для вулканита параметр предельной скорости составляет от 50 до 80 м/сек, а для бакелита от 80 до 100 м/сек. Скорость вращения влияет на быстроту выполнения работ
Срок годности — это один из главных параметров, который показывает, можно ли пользоваться насадкой или нет
Мало кто обращает внимание на срок годности, что в итоге становится причиной серьезных последствий в виде получения травм, увечий и даже смертельных исходов. Перед тем, как купить и поставить диск в шпиндель болгарки, следует проверить срок годности
Указывается он преимущественно на металлической части посадочного кольца. Указываемые значения в виде года и месяца — это крайний срок службы, по истечению которого эксплуатация расходного материала противопоказана
В зависимости от производителя, на лицевой части насадки указываются и прочие дополнительные сведения, как звуковой индекс, класс неуравновешенности, а также ГОСТ. Насадки не только изготавливают по соответствующим стандартам, но еще и подвергают их испытаниям. Как выглядит пример расшифровки отрезного диска, показано ниже.
