Для чего нужна выкружная пила

Основные правила эксплуатации и ухода за ножовками всех типов

Ножовка может использовать на протяжении много лет, но только в случае правильного ухода за ней. Хранить инструмент рекомендуется в футляре либо чехле, чтобы защитить его от механических повреждений, негативного влияния морозов, повышенной влажности, разных агрессивных сред.

Существуют следующие основные правила эксплуатации ножовки:

  1. Следует работать инструментом только того типа, который предусмотрен для конкретного используемого материала. В противном случае не удастся добиться высокого качества работы, при этом быстро затупятся зубья либо ножовка попросту сломается.
  2. Нельзя проводить распил материалов, которые отличаются высокой твердостью поверхностного слоя, иначе можно будет повредить зубья.
  3. После каждой работы рекомендуется очищать поверхность от стружки, опилок, желательно обрабатывать полотно специальной смазкой или подходящим маслом. Это поможет предотвратить коррозионное разрушение рабочего полотна и увеличить срок его службы.

При соблюдении таких простых рекомендаций удастся продуктивно использовать ножовку на протяжении длительного времени. Это универсальный и весьма полезный инструмент, который должен быть в рабочем арсенале каждого хозяина, строителя, слесаря.

ЗАМЕНА ПОЛОТЕН У ПИЛ ДЛЯ КРИВОЛИНЕЙНОГО ПИЛЕНИЯ

У пил для криволинейного пиления относительно тонкие полотна, которые со временем лопаются или деформируются, поэтому всегда имейте их запас. Установка нового полотна в лучковой пиле Ослабьте тетиву и вставьте в держатель впрорези держателей в ручках.Так чтобы вершины зубьев были направлены от вас. Вставьте конические шпильки одновременно в отверстия держателей и полотна. Натяните тетиву закруткой и зафиксируйте ее, наложив на средник. Выров­няйте полотно.

Замена тетивы

Замените порванную тетиву новым длинным шнуром. Не снимая полотна, слегка зажми­те стойки между упорами вер­стака. Привяжите шнур к одной из стоек, затем сделайте около четырех витков вокругобеих стоек. Оставшнйся конец жгута обмотайте вокруг полу­чившегося жгута около одной из стоек и завяжите узел, про­пустив его через витки. Пропустите закрутку через центр жгута и закрутите жгут до необходимого натяже­ния полотна.

Установка полотна (пилки) лобзика

Каждый конец зажимается винтом с барашком. Слегка со­жмите рамку при установке полотна зубьями к ручке -лобзик пилит при движении в сторону ручки. Установка полотна выкружной пилы Для замены полотна выкруж­ной пилы ослабьте винты кре­пления и вставьте раздвоенный конец полотна в рукоятку. За­тяните крепление.

Как заточить ножовку по дереву — пошаговая схема

Шаг 1: Ровняем зубья по высоте

Чтобы определить, какой зуб отстает по высоте, возьмите напильник помельче и проведите им сверху по зубьям. Нетронутые острия укажут нам дефекты пилы. В таком случае все остальные зубчики необходимо подпилить напильником до уровня самых низких. Чтобы не поранить руки, вы можете вырезать в бруске дерева гнездо для напильника, закрепить его в нем и уже затем смело ровнять зубцы.

Шаг 2: Пропиливаем полотно

Проверьте зубцы на их соотношение друг с другом. Короткие элементы затрудняют распил, особенно после нескольких заточек. В таком случае в самом полотне делаются пропилы, которые удлиняют зубья. Зажимаем полотно инструмента в тисках, выставляя зубцы на одинаковый с краями тисков уровень, чтобы не допустить слишком глубокого разреза. Вам понадобится ножовка по металлу – с ее помощью пропилите полотно до нужной высоты зубчика. Лучше всего пила будет работать, если ширина зубцов будет в полтора раза меньше, чем их высота.

Шаг 3: Разводим зубцы

Самое время подойти к разводке пилы. Если делать разводку обычными плоскогубцами, то равномерный, выверенный развод в стороны у вас никогда не получится – пила в результате начнет рвать дерево, образуя много отходов и формируя неряшливый срез. Поэтому подготовьте заранее простой инструмент, который вы можете сделать сами – пропилите в планке из нетолстого металла паз, в который с легкостью войдет зубчик, и просверлите в ней под закрепление ограничителя несколько отверстий. Ограничитель можно вырезать ножницами по металлу, придавая ему нужный для разводки угол. Крепим ограничитель к планке и испытываем его в деле, при необходимости увеличивая или уменьшая угол загиба. С помощью такого инструмента разводка получится совершенно одинаковая. Делать ее необходимо не часто, один раз на две-три заточки. Очевидно, что зубцы нужно разводить в разные стороны, соблюдая поочередность. При разводке следует не перегибать палку с расстоянием, на которое отгибается вершина каждого зубчика – слишком маленькое расстояние ничего не даст, слишком большое затруднит процесс распила и переведет большое количество материала в опилки.

По размеру зубьев

Один из основных параметров любой ножовки по дереву – размер зубьев. Под размером понимают шаг, то есть расстояние между соседними остриями. В зависимости от этого параметра пилы могут иметь зубцы:

Ножовки с мелкими зубьями (от 2,0 до 2,5 мм.) обеспечивают распил древесины с высокой точностью и используются чаще всего для работы с изделиями самых малых размеров.

Пилы с крупными зубьями (от 4 до 6 мм) используют для резки бревен или брусьев.

Ножовки со средним размером зубцов (от 3,0 до 3,5 мм) используются при обработке деталей, имеющих небольшие размеры.

Встречаются также виды ручных пил по дереву с зубьями, расположенными группами по 6-7 штук, разделенными друг от друга промежутками. Таким инструментом обрабатывают сырую древесину. Благодаря имеющимся промежуткам мокрые щепки не забивают канал распила.

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Назначение инструмента

Лучковая пила является достаточно универсальным инструментом для работы с древесиной. Её назначение сводится к проведению следующих операций:

  • поперечного раскроя деревянных заготовок;
  • продольного распила;
  • фигурной вырезки.

Для решения конкретных задач определяется, какая нужна лучковая пила. Каждая из них качественно обрабатывает дерево. Все они обладают следующими достоинствами:

  • срез, получаемый после такой пилы более ровный и аккуратный;
  • не требуется больших физических усилий во время проведения работ;
  • специфика используемых полотен и характер пропила позволяет избежать заклинивания;
  • достаточно простое обслуживание.

Широкий спектр решаемых задач и наличие преимуществ определили широкую популярность этого инструмента для работы по дереву.

1 BLACK+DECKER BDHT0-20178

Самая прочная мини-конструкция
Страна: США (произведено в Малайзии)
Средняя цена: 400 руб.
Рейтинг (2021): 4.9

Если за производство какого-либо инструмента берется данный производитель, можно быть на сто процентов уверенным в его качестве и долговечности. Даже компактная ножовка по металлу не стала исключением. Это ручная пила с одной рукояткой. Ее главное назначение – распил небольших изделий. Полотно крепится лишь с одной стороны, что позволяет подбираться в самые сложные места, куда не пускает станина обычной ножовки.

И тут следует понимать, что работоспособность данного инструмента гарантирована только при использовании оригинальных режущих полотен. Именно в них кроется секрет качества продукта. Они изготавливаются из биметалла с применением трехсторонней заточки и закалки зубьев. Полотно достаточно крепкое и одновременно гибкое, а зубья долго не тупятся.

к началу рейтинга Народное голосование – кто лучший производитель ножовок?
Голосуем! STANLEY BAHCO Vira BARTEX Gross Piranha MATRIX Зубр BLACK DECKER SKRAB STAYER TotalВсего проголосовало: 25ГолосоватьРезультатыОбновлено: 24-10-2019Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Обзор самых популярных моделей

Погружных циркулярок очень оного, поэтому ниже разобраны параметры наиболее популярных в РФ моделей.

Triton TTS 1400 TR 208724

Погружная циркулярная пила для продольного и поперечного распила деревянных материалов, включая ДСП, паркет, фанеру и ламинат. Предусмотрено 3 режима работы: пиления с погружением, подрезка (глубина пила до 2,5 мм) и смена диска. Регулировка посадки пилы по направляющей повышает точность реза. Походит для строительно-монтажных работ в быту и на производстве.

Основные характеристики:

  • тип — полупрофессиональный;
  • мощность — 1,4 кВт;
  • диаметр диска — 165 мм;
  • посадочный диаметр диска — 20 мм;
  • глубина пропила под углом 90° — 54 мм;
  • количество оборотов в минуту — 2000-5300;
  • размеры без упаковки — 335х250х235 мм;
  • масса — 5,5 кг.

В этой модели предусмотрены следующие функции:

  1. Плавный пуск.
  2. Плавная регулировка оборотов.
  3. Подключение пылесоса.
  4. Блокировка шпинделя.

Плюсы:

  • большой диапазон частоты оборотов мотора 2000-5300;
  • плавный старт;
  • фиксация угла наклона с двух сторон платформы;
  • переключатель режима подрезка;
  • четкие шкалы наклона и глубины погружения;
  • может работать с направляющими шинами Triton, Festool и Makita.

Минусы:

указатель глубины имеет флажок с учетом размера шины, но считывать с него показания не очень удобно.

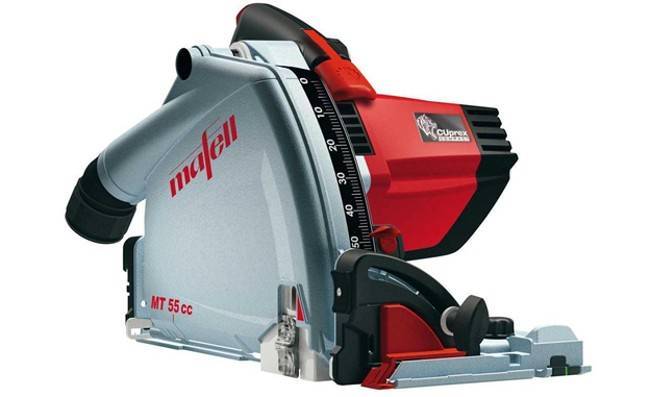

Mafell MT 55 CC

Погружная циркуляционная электропила для распила гипсокартона, композитных материалов, ОСП, дерева, ламинированных плит и искусственного камня.

Благодаря наличию на корпусе разметочной шкалы удается точно пилить материалы без каких-либо дополнительных приспособлений. За счет защитного кожуха и подвижной заслонке над рабочей зоной, сведено к минимуму образование пыли.

Электродвигатель CUprex-Compact обладает большой мощностью, поэтому электроинструмент не работает на придельной нагрузке. Благодаря чему, электромотор дольше служит.

Основные параметры:

  • тип — полупрофессиональный;
  • мощность — 1,4 кВт;
  • диаметр диска — 162 мм;
  • посадочный диаметр диска — 20 мм;
  • глубина пила под углом 45° — 40,5 мм;
  • глубина пила под углом 90° — 57 мм;
  • количество оборотов в минуту — 3600-6250;
  • длина кабеля – 4 м;
  • масса — 4,5 кг.

В этой модели предусмотрены следующие функции:

  1. Фиксация глубины пила.
  2. Разметочная шкала.
  3. Возможность подключения пылесоса.
  4. Блокировка шпинделя.

Плюсы:

  • точность пила;
  • большая глубина пропила;
  • мощный электромотор CUprex-Compact позволяет пилить различные материалы;
  • удобная в эксплуатации.

Минусы:

большая цена.

Делая вывод из всего выше сказанного, можно с уверенностью сказать, что с помощью погружной циркуляционной пилы можно качественно обрабатывать древесину в домашних условиях и на производстве.

Проверка стали и качество заточки зубьев

При покупке нужно учитывать не только параметры, по которым изготовлен инструмент, но еще качество заточки зубьев и прямолинейности полотна. Как произвести проверку самостоятельно, выясним далее.

  1. Для проверки качества стали нужно взглянуть на конструкцию полотна. Оно должно быть идеально прямым. Теперь, чтобы убедиться в том, что инструмент изготовлен из качественной стали, следует одно рукой держать ножовку за рукоятку, а второй за кончик полотна согнуть ее до 70-80 градусов, однако не переусердствуйте, так как оно может лопнуть. После этого отпустите полотно и снова посмотрите на его прямолинейную форму. Если она осталась такой, как и до этого, значит изготовлено с использованием высококачественной инструментальной стали. Если образовался угол изгиба, то такой инструмент изготовлен из стали низкого качества, и долго он не прослужит
  2. Выявить качество заточки можно визуально, взглянув на звенья. Если их края сверкают, то они заточены, а если сливаются с полотном, значит, заточка выполнена недостаточно качественно

К выбору инструмента нужен соответствующий подход, и порой лучше переплатить, чем купить ножовку для дома недостаточного качества. Такой инструмент если и будет служить долго, то при этом вы намучаетесь с ней не только при работе, но и заточке зубьев.

BAHCO PrizeCut NP-22-U7/8-HP

Качественная заточка
Страна: Швеция (произведено в Китае)
Рейтинг (2021): 4.8

Профессиональная ножовка – понятие очень растяжимое, и сложно сказать, каким критериям она должна соответствовать. Перед нами популярный шведский бренд, известный по всему миру как производитель качественного инструмента, а в данном случае еще и недорогого.

Здесь трехсторонняя заточка зубьев и лезвие из легированной тонкой стали толщиной всего 2 миллиметра. Это позволяет делать очень тонкий рез, не испытывая при этом нагрузок на руки. Немалую роль в эргономике играет и рукоятка, изготовленная из вспененного полиуретана, а само полотно не просто крепится к ручке, а полностью закрывается накладкой, что существенно увеличивает срок службы инструмента. Отзывы о продукте только положительные, что, не удивительно учитывая опыт и знаменитость производителя, и стоит отметить, что это самая дешевая ножовка по дереву из линейки данного бренда.

Разновидности ножовок с натяжным полотном

Ножовки с механизмом натяжки полотна отличаются в первую очередь типом самого держателя:

  1. Литой держатель
  2. Полый держатель
  • Цельнометаллический литой держатель – признак профессионального инструмента. Главным преимуществом этого типа держателей является высочайшая прочность. Литой корпус пилы не будет пружинить и деформироваться во время работы, что позитивно отражается как на качестве распила, так и долговечности пильного полотна.
  • Полый держатель – характерная особенность бюджетных пил. Такие ножовки изготавливаются из сортового металлопроката прямоугольного или округлого сечения. Разумеется, и среди пил с полым держателем можно найти весьма прочные решения. Но при высоких усилиях резания полый профиль держателя непременно будет пружинить, из-за чего уменьшается натяжение полотна со всеми вытекающими отсюда последствиями.

Ножовки по металлу с цельным литым держателем обходятся весьма недешево. Многие покупатели недоумевают, когда две практически одинаковых с виду ножовки имеют разницу в цене в 2-3 раза, а может даже и больше. А неграмотные продавцы объясняют ценовую политику «известностью бренда».

В подобных случаях нужно обратить внимание на сам держатель. Если он литой, то пилу можно смело использовать для порезки высокопрочных марок стали и сплавов

Пилы с литым держателем не пружинят, обеспечивая полотну стабильный натяг на всех стадиях резки. В таких пилах полотна редко лопаются и меньше тупятся.

Если держатель полый, то ножовка годится лишь для порезки заготовок из цветных металлов или сплавов (медь, алюминий, бронза, латунь и пр.). В некоторых случаях пилу с пустотелым держателем можно использовать для порезки заготовок из простенькой углеродистой стали.

Как выбрать ножовку по металлу, если иходить из типа рукоятки.

Гарантия

Вы можете вернуть или обменять инструмент в течение 14 дней при выполнении следующих условий:

  • на ножовке нет следов использования: сколов, царапин и потертостей;
  • коробка была открыта аккуратно и не повреждена;
  • если в наборе были аксессуары (чехлы или дополнительные полотна), они все на месте;
  • не стерты ярлыки и заводской маркер.

Под этим понятием подразумевается:

  • сервисное обслуживание ножовки в течение всего ее срока эксплуатации;
  • бесплатный ремонт производят, если поломка произошла по вине фабрики;
  • в гарантийное обслуживание не попадают поврежденные во время работы полотна и гайки – это расходники.

4 STAYER МАХСut

Складной форм-фактор
Страна: Китай
Средняя цена: 300 руб.
Рейтинг (2021): 4.6

Ножовка для дерева нужна не только дома. В походе она также часто пригождается, и тащить с собой полноценную пилу неудобно, да и не имеет смысла. Так как есть данная модель, главной особенностью которой является складывающийся форм-фактор. Внешне она напоминает перочинный нож, но в отличие от него здесь не лезвие, а пилящее полотно. Удобная вещь, но как пишут в отзывах, слабо оправдывающая ожидания.

Заточка зубьев двухсторонняя, и никакой закалки. Краска с полотна быстро слезает, а пластик, из которого изготовлена рукоятка неприятный на ощупь. Конечно, эргономика тут не главное, но такой популярный бренд мог бы уделить ей больше внимания. Зато стоит ножовка очень дешево, и это ее главное преимущество. Правда, если вы часто выезжаете на природу, покупайте сразу несколько штук.

Требования к разводке ножовки

Для того чтобы правильно провести разводку нужно уделить внимание основным требованиям. Они следующие:

Процедура проводится при фиксации инструмента.
Должен строго выдерживаться требуемый угол, отклонение от него становится причиной снижения качества полученного среза.
На момент работы уделяется внимание тому, чтобы поверхность не имела дефектов.

Стоит учитывать, что слишком большой показатель становится причиной увеличения ширина распила, за счет чего снижается показатель производительности. Именно поэтому для развода зубьев должно применяться специальное приспособление.

Что это такое?

Ножовка представляет собой портативный инструмент, который используется для раскроя листов, брусков из самых различных материалов: древесины, пластмассы, гипсокартона и металла.

В быту обычно применяется ножовка по дереву, которая считается настоящей родоначальницей большой группы ручных хозяйственных инструментов. История ее появления уходит корнями еще в глубокую древность, когда человечество еще только научилось добывать и обрабатывать железо. По мере развития технологий инструмент претерпел множество метаморфоз и успел обзавестись самыми различными модификациями, предназначенными для выполнения десятков работ.

Ручные пилы различаются по многим критериям:

  • размер режущего полотна;
  • марка используемой стали;
  • конфигурация зубьев;
  • особенности рукояти.

5 Total THWBSW66

Компактная пила для мелких работ
Страна: Китай
Средняя цена: 380 руб.
Рейтинг (2021): 4.5

В быту часто возникают ситуации, когда необходимо отпилить небольшую деталь или сделать это там, куда обычная пила просто не достает. В такой ситуации поможет данный продукт, имеющий лезвие длиной всего 150 миллиметров. Это самая компактная пила по дереву, и судя по описанию еще и лучшая по техническим характеристикам.

Здесь закаленные зубья и трехсторонняя заточка. Полотно биметаллическое и с высоким запасом прочности, и стоит все это удовольствие менее 400 рублей. Правда, если посмотреть на отзывы, становится понятно, что некоторые характеристики производитель слегка завысил, и даже невооруженным глазом видно, что заточка хоть и произведена с трех сторон, но является некачественной и неравномерной. Впрочем, это не профессиональная пила, и с мелкой работой она справится без труда, поэтому купить ее для дома все-таки стоит. По бюджету сильного удара эта покупка не нанесет.

ЗАМЕНА ПОЛОТЕН У ПИЛ ДЛЯ КРИВОЛИНЕЙНОГО ПИЛЕНИЯ

У пил для криволинейного пиления относительно тонкие полотна, которые со временем лопаются или деформируются, поэтому всегда имейте их запас. Установка нового полотна в лучковой пилеОслабьте тетиву и вставьте в держатель впрорези держателей в ручках.Так чтобы вершины зубьев были направлены от вас. Вставьте конические шпильки одновременно в отверстия держателей и полотна. Натяните тетиву закруткой и зафиксируйте ее, наложив на средник. Выров­няйте полотно.

Замена тетивы

Замените порванную тетиву новым длинным шнуром. Не снимая полотна, слегка зажми­те стойки между упорами вер­стака. Привяжите шнур к одной из стоек, затем сделайте около четырех витков вокругобеих стоек. Оставшнйся конец жгута обмотайте вокруг полу­чившегося жгута около одной из стоек и завяжите узел, про­пустив его через витки.Пропустите закрутку через центр жгута и закрутите жгут до необходимого натяже­ния полотна.

Установка полотна (пилки) лобзика

Каждый конец зажимается винтом с барашком. Слегка со­жмите рамку при установке полотна зубьями к ручке -лобзик пилит при движении в сторону ручки. Установка полотна выкружной пилы Для замены полотна выкруж­ной пилы ослабьте винты кре­пления и вставьте раздвоенный конец полотна в рукоятку. За­тяните крепление.

Виды полотен

Так как лучковая пила в основном используется при работе с деревянными изделиями, то выделяют следующие полотна для лучковой пилы по дереву:

  • полотно, имеющее одинарные зубья, расположенные на одинаковом расстоянии друг от друга. Такие пилы используются для ровного, аккуратного разрезания материала;
  • режущая часть, имеющая сдвоенные зубья (или еще называют «кремлевский» зуб). Такое положение зубцов предусмотрено для более сложного и точного распила. Если шаг зубьев не слишком частый, то разрезание материала будет качественное и аккуратное, стружки будет немного;
  • пильное полотно, зубья на котором расположены в два ряда на фиксированном расстоянии. Предназначение таких зубцов заключается в работе с толстым материалом, который плохо поддается разрезанию.

Материал, из которого изготавливается режущее полотно — это сталь высокого качества. Желательно, чтобы она была закалена, т.к. это будет гарантировать долгий срок службы, а также хорошую, быструю работу с различного вида материалами.

Также стоит обратить внимание на зубцы, расположенные на режущей части пилы. Они представлены следующими видами:

  1. для сухой и твердой древесины используется инструмент, зубцы которого имеют форму равнобедренного треугольника, спил получается аккуратный;
  2. для сухой древесины предназначено пильное полотно, зубья которого представлены в форме разностороннего треугольника;
  3. для сырой древесины рекомендуется чередование зубцов в форме равнобедренного треугольника, разностороннего, а также наличие сдвоенных зубов, чтобы разрезание осуществлялось намного быстрее.
