Дровокол винтовой

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

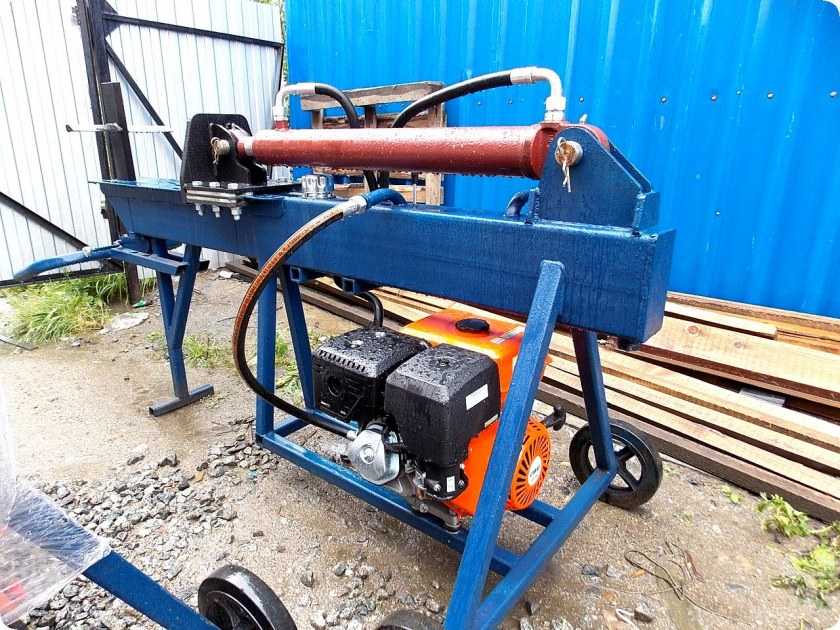

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

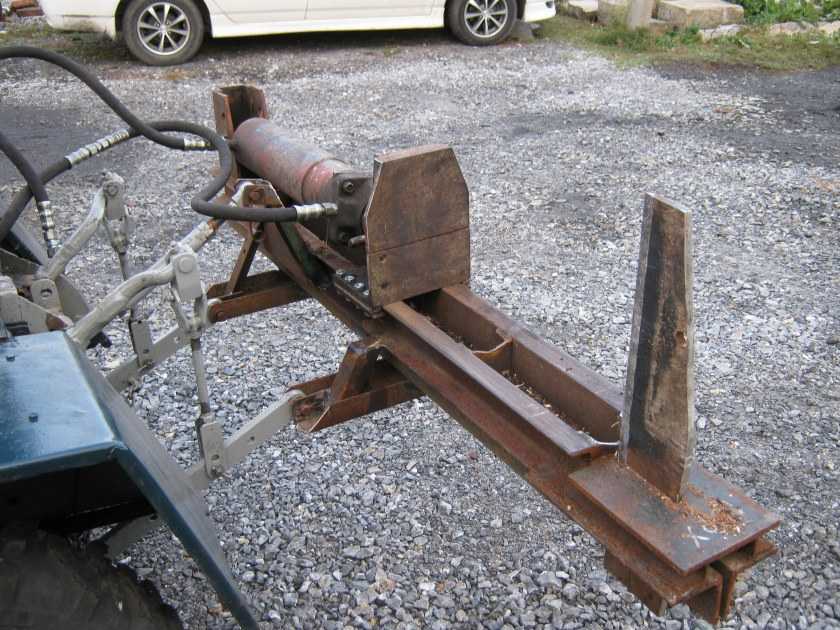

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

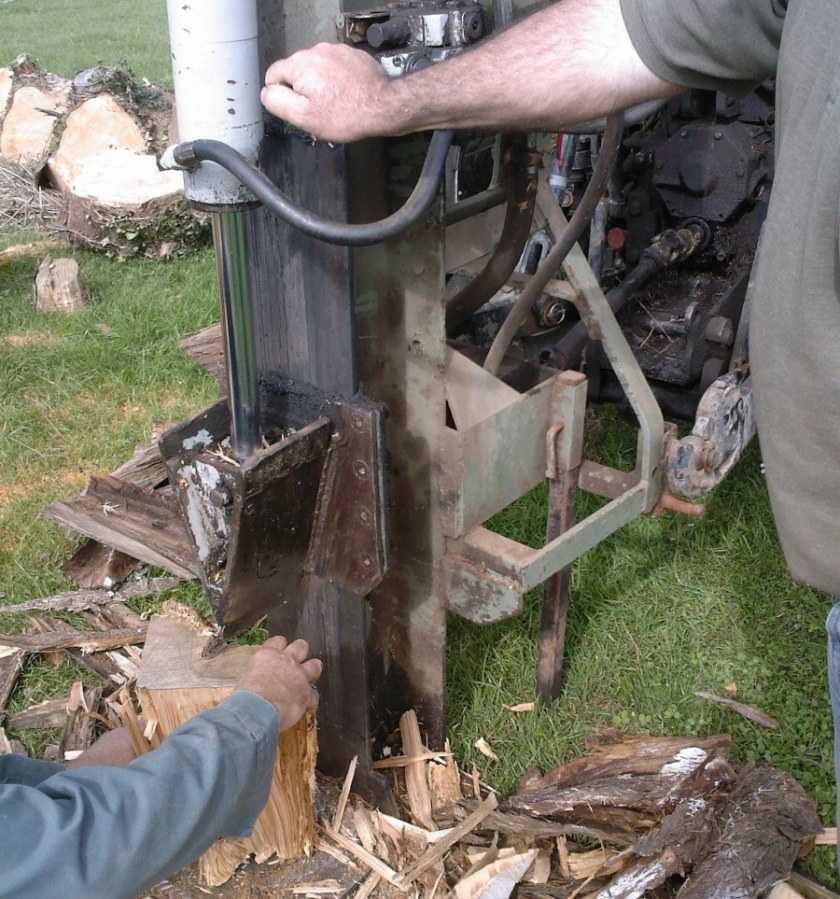

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

• Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
• Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную

Дровокол конусный своими руками

Техника безопасности при работе

Используя винтовой колун следует помнить, что это механизм повышенной опасности. В нем имеются быстровращающиеся детали, поэтому поленья на конусный дровокол винтовой подаются строго голыми руками. Нитка на рукавицах или перчатках может случайно попасть на вращающуюся деталь и намотаться, перетянуть кожу и причинить тем самым травму.

Не стоит забывать, что возможен риск вылета полена с рабочего стола. Чтобы избежать этого, следует проводить расколку чурбаков на малых оборотах. Высокие обороты могут привести к тому, что полено будет невозможно удержать в руках.

Для снижения травмоопасности рядом с винтовым конусом устанавливают неподвижный клин. Он предотвращает соскальзывание полена.

Самодельный винтовой дровокол

Электродвигатель устанавливают под столом или в отдельной огороженной секции, чтобы ограничить доступ к вращающемуся валу и ремням.

По возможности стараться избегать расколки на аппарате поленьев с большими сучками. Есть большая вероятность, что вал может заклинить, случится резкий поворот полена, раскол и отлет крупных кусков дерева в стороны.

Сделать конусный винтовой дровокол самостоятельно не вызовет особых затруднений. Собранный механизм долгие годы прослужит в хозяйстве, значительно сократит время на колку дров и сэкономит силы. Стоит помнить про соблюдение техники безопасности при работе, это предотвратит неприятные ситуации.

Самостоятельное изготовление станка

Изготовить дровокол своими руками возможно даже при отсутствии части необходимых деталей. Однако если нет навыков проведения сварочных работ, то будет лучше такой станок приобрести в магазине либо заказать у специалиста. Некачественно выполненная сварка может привести к получению серьезных травм.

Чтобы сделать самодельный дровокол, потребуются:

• профильные трубы или уголок;
• листовой металл;
• электродвигатель с пускателем;
• винтовой конус;
• опора с подшипниковыми узлами и валом;
• шкивы и клиновые ремни;
• крепеж.

Чертежи для изготовления станка, при наличии определенных навыков, можно составить самостоятельно либо найти на тематическом форуме в интернете. Многие умельцы, сделавшие такой агрегат самостоятельно, выкладывают не только их, но и видео с последовательностью действий.

Работы начинаются с изготовления станины. Для этого используются профильные трубы 40х25 мм либо уголок 40х40 мм. Размеры каркаса будут зависеть от габаритов используемых деталей и могут приблизительно составлять:

• высота – 70-80 см;
• ширина – 50-55 см;
• длина – 70-80 см.

Конструктивно станина представляет собой 4 ножки (опоры), соединенные между собой сваркой горизонтальными отрезками труб или уголков. В нижней части обустраивается место для установки электродвигателя. Это может быть дополнительная рамка, выполненная из этого же материала, либо площадка из листового железа.

Перемычки в верхней части привариваются на одном уровне с торцами ножек. Полученная рамка обшивается листовым металлом толщиной не менее 1 мм. На одной из сторон крепится винтовой механизм со шкивом. Под винтом приваривается клин, который будет фиксировать деревянный чурбан во время колки. На нижней площадке устанавливается электродвигатель. Оба шкива должны находиться в одной плоскости. Пускатель крепится на одну из опор таким образом, чтобы была возможность удобно и быстро отключить агрегат в случае нестандартной ситуации.

Необходимо помнить, что вся нагрузка сконцентрирована на одной стороне конструкции. Это надо учитывать при ее установке для проведения работ. Чтобы станок было легче перемещать, его оснащают колесами, которые располагаются на оси, установленной под электродвигателем. Перед тем как сделать первое включение агрегата, необходимо убедиться в надежном креплении всех деталей. Готовый конусный дровокол очищается от ржавчины, и проводится его покраска. Подключение электродвигателя к сети проводится 4-жильным кабелем соответствующего сечения с обязательным заземлением.

Устройство винтового колуна с электрическим приводом

Дровокол с электрическим или дизельным приводом является установкой способной перерабатывать до 10-12 кубометров чурок длиной около 60 см (стандарт дров). Используют установки заготовители для сокращения трудозатрат. В домашних условиях установки высокой производительности не пользуются спросом.

Устройство винтового дровокола основано на взаимодействие пары винт- гайка, где гайкой служит мягкая древесина. На устойчивой стальной платформе крепится моторедуктор с наконечником в форме конусного винта, вращающегося со скоростью 250- 450 об/мин. От двигателя же приводится в движение упорная планка, задвигающая чурбак, стоящий торцом, на вращающийся конус. В результате вхождения конуса дровокола в боковую поверхность чурки, древесина раскалывается вдоль волокон.

Моторедуктор заменяют ременной передачей с установкой двигателя под разделочным столом. Тогда вращение на вал винтового конуса передается шкивами, рассчитанными на оптимальные обороты винта. Такая конструкция позволяет использовать однофазный двигатель 220 В, с ним цена дровокола винтового становится существенно ниже. Если колун снабдить концевиком, то рабочий конус будет возвращаться в исходное положение самостоятельно. Как работает винтовой дровокол, можно посмотреть видео:

https://youtube.com/watch?v=XIxlVGCOK8o

https://youtube.com/watch?v=AFSrX76PtFQ

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Теоретические основы теплотехники – сгорание твердого топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется

Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Предлагаем ознакомиться Розы крылья ангелов из семянПружинный дровокол — это самое простое устройство для колки дров.

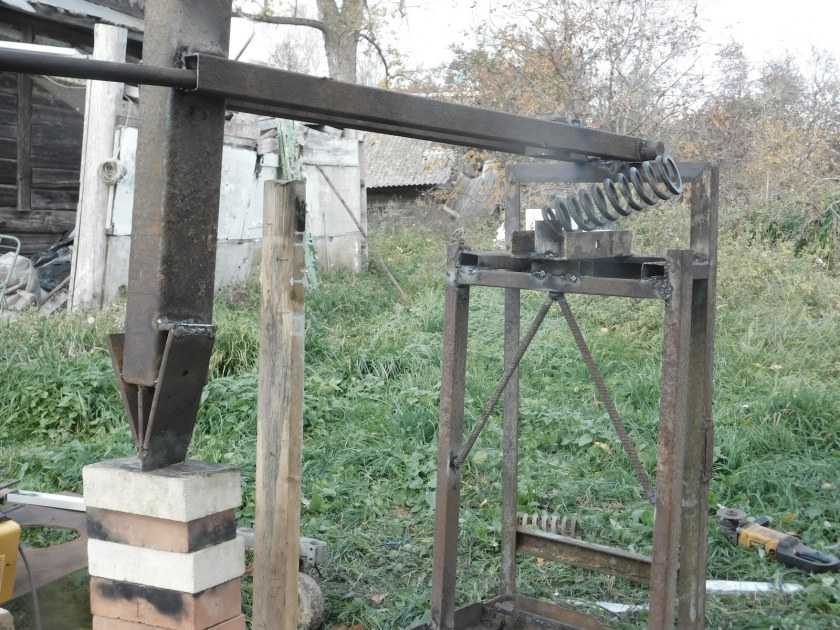

Основной элемент устройства — пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров.

Устройство дровокольного станка

Основным узлом станка для колки дров на основе конусного дровокола является винтовой конус, которому требуется создать вращательный момент. В качестве источника вращательного момента может выступать вал отбора мощности трактора, двигатель внутреннего сгорания, электромотор. Последний вариант для изготовления дровокольного станка наиболее доступен, поскольку электродвигатель, даже бывший в употреблении достаточно легко найти либо в собственном хозяйстве, либо у рачительных друзей.

Приведем простую схему станка

На рисунке видно, что основу агрегата составляет надежная станина, на которой смонтированы все узлы дровокола:

• винтовой конус;
• опоры вала конуса;
• электродвигатель;
• клин рассекателя.

Вращательный момент вала электродвигателя передается на вал конуса ременной передачей. Соотношение диаметров шкивов определяет скорость вращения винтового дровокола, которая должна лежать в оптимальных пределах – 300 – 1000 об/мин.

Простейшим вариантом будет использование тихоходного электродвигателя мощностью от 3 кВт и выше. В этом случае морковка (так часто называют винтовой конус) закрепляется непосредственно на валу электромотора, правда скорость вращения последнего должна лежать в вышеуказанных пределах.

В этом случае количество узлов приведенных на схеме сведено к минимуму, остается только подготовить надежную станину.

Для двигателя внутреннего сгорания вместо ременной передачи можно использовать подходящую цепную.

Где искать комплектующие для самодельного дровокола?

Главным узлом будущего станка, безусловно, считается винтовой конус (морковка) изготовить который в домашних условиях невозможно, ведь при его изготовлении потребуется:

• высокоточное технологическое оборудование;
• высокопрофессиональный токарь;
• специальные сорта стали;
• дополнительное оборудование для закалки.

Это официальный магазин единственного в России производителя винтовых дровоколов с двухзаходной упорной резьбой из высокопрочной инструментальной стали, выполненных на японских автоматах с дополнительной закалкой ТВЧ.

Но главное их преимущество – доступная цена. Даже если Вы найдете человека, который согласится воспроизвести нечто подобное, вряд ли сможете уложиться в сумму, без особых проблем потраченную на фирменное изделие.

Все остальное можно найти самостоятельно. Возможно, Вам понадобятся:

• вал для морковки;
• опорные подшипники с креплением;
• шкивы (звездочки);
• ремни передачи.

Что-то можно заказать токарю, что-то подыскать на барахолках или у друзей, но это опять же требует затрат времени и материальных. При этом не факт, что таким образом Вы сможете подготовиться к изготовлению станка.

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Механический дровокол на пружине

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.
Чертеж дровокола.
Чертеж каркаса.
Чертеж каркаса.
Чертеж колуна.
Чертеж консоли.
Чертеж кронштейна.

Рекомендации нашего эксперта

Чтобы дровокол был надежным и служил максимально долго, стоит прислушаться к следующим советам:

1. Не игнорируйте покраску конструкции, особенно когда планируется ее установка на улице.
2. Делайте расчеты с запасом. Это касается мощности движков, толщины стали и прочих показателей.
3. Начинайте работу со схем и чертежей. Правильная подготовка сэкономить время при монтаже и поможет избежать потери материалов из-за ошибок.
4. Сначала примеривайтесь, а после выполняйте сварку или другую фиксацию.

Дровокол значительно облегчает жизнь пользователей, которым часто приходится заниматься заготовкой поленьев. Один раз собранная конструкция в дальнейшем сэкономит время и силы. Ее самостоятельно изготовление позволяет избежать лишних трат.

Устройство с гидравлическим приводом

• насос типа МШ-10;
• шланги высокого давления;
• регулятор подачи воздуха;
• автомат питания;
• гидроцилиндр (подойдёт от трактора «Беларусь»);
• электродвигатель трёхфазный (5 кВт);
• металл листовой (для изготовления ножа, упора и бака);
• швеллер и уголки (для рамы).

Когда все вышеуказанные комплектующие будут в вашем распоряжении, можно приступать к сборке гидроколуна своими руками:

1. Сваривают раму с направляющей из швеллера, уголка или двутавровой балки.
2. Снизу устанавливают электродвигатель, соединённый с гидронасосом. Последний, в свою очередь, посредством шлангов сообщается с баком, в который заливают масло.
3. Масляный резервуар соединяют шлангами высокого давления с гидроцилиндром, расположенным продольно над рабочей поверхностью.
4. С другой стороны, по центру штока гидроцилиндра, вертикально установлен нож. Он должен быть клиновидным, с углом между поверхностями 20-25°. Лучше всего такой нож сделать из рессоры, установленной вертикально, а по обе стороны от неё приварить крылья, изготовленные из листового металла, и расположенные под указанным углом.
5. К штоку гидроцилиндра крепят упор, который можно вырезать из листового металла, либо сварить из уголка или швеллера.

Более подробно и наглядно узнать о сборке гидравлического дровокола своими руками, вы сможете из видео.

Теперь вы знаете как сделать дровокол своими руками, и при необходимости сумеете изготовить его самостоятельно. Вовсе необязательно в точности следовать нашим инструкциям, вы можете взять их за основу, в качестве общей концепции, внеся какие-то собственные решения.
