Самоделки из «Дружбы»
Как видно, особых проблем с работой этой замечательной пилы не возникает. Поэтому характеристики бензопилы «Дружба 4» такие привлекательные. Другие удачные моменты конструкции – компактность сцепления, компоновка самого двигателя – позволяют использовать её в качестве неплохого силового агрегата для многих самодельных устройств.
Ещё в 1973 г. на базе двигателя от бензопилы «Дружба» было создано несколько модификаций сверхлёгкого вертолёта, который, к сожалению, до серийного производства не довели. Тем не менее, МАИ Х-3 летал. Создание устройств на базе двигателей от «Дружбы», которые передвигаются по земле, оказалось гораздо проще. При создании некого подобия мопеда, правда, пришлось использовать довольно большую ведомую шестерню и промежуточного понижающего вала.
Наиболее эффективными устройствами считаются мотокультиваторы и агрегаты для уборки снега. Но и здесь требуется установка системы, отвечающей за снижение оборотов.
В заключение можно вспомнить о том, что пила «Дружба» иногда комплектовалась системой с гидравлическими клиньями. Вся эта конструкция была очень эффективна при работах по валке леса. Кстати, получалось довольно просто установить направление падение дерева.
Преимущества и недостатки
Преимущества бензиновых пил серии Дружба:
- использование алюминиевого сплава для изготовления корпуса;
- съемные элементы конструкции, зафиксированные резьбовыми соединениями;
- высокая мощность и повышенный крутящий момент двигателя;
- при заклинивании цепи мотор не останавливается;
- допускается применение бензина с октановым числом менее 80;
- конструкция рукояток позволяет распиливать древесину стоя;
- высокое качество сборки (особенно продукция ранних модификаций);
- предусмотрено хромирование рабочей поверхности цилиндра.
Недостатки оборудования:
- не предусмотрена кнопка аварийной остановки мотора, при падении оборотов вал разъединяется с шестерней цепи центробежным сцеплением;
- большой вес пилы, затрудняющий переноску изделия;
- самопроизвольное отворачивание резьбовых соединений;
- высокий уровень шума при работе и выброс масла из выхлопного патрубка;
- применение двигателя внутреннего сгорания накладывает ограничение на использование инструмента в помещениях.
Ремонт своими руками
Когда вышеизложенными мерами проблема не устраняется, причины могут быть в следующем. Вышел из строя блок электронного зажигания. Все элементы этого узла загерметизированы (залиты компаундом) и ремонту не подлежат. Требуется замена всего блока.
Система кулачкового (контактного) зажигания бензопилы Дружба ремонтопригодна. Причин её выхода из строя несколько:
- Пробил на массу текстолитовый изолятор подвижного контакта прерывателя. Меняется на исправный без вариантов.
- Обгорели подвижный и неподвижный контакты прерывателя (кулачки). Чистятся мелким надфилем или наждаком до получения ровно прилегающих друг к другу поверхностей. Меняются при полном выгорании.
- Конденсатор предназначен для защиты контактов от выгорания. Из строя выходит редко, непосредственно на образование искры не влияет. При диагностике его просто игнорируют.
- Межвитковое замыкание, обрыв во вторичных высоковольтных витках катушки с тонким проводом.
Технические характеристики и описание
В данном пункте вы сможете ознакомиться с каждой моделью в отдельности, и для себя определить, какая именно вам больше всего подходит. Итак, приступим.
Мощность пилы «Дружба – 2»
Данная модель укомплектована двигателем, который работает на бензине и двухтактным двигателем. Обладает она достаточно высокой мощностью, которая составляет около 2,2 кВт, благодаря чему вращательная скорость достигает 8700 оборотов в минуту (что в два раза меньше чем у бензопилы Урал). Именно эта особенность позволяет производить высокого уровня производительность за достаточно короткий временной диапазон.
Более того она является новинкой которая обладает высочайшим качеством и прекрасной сборкой. Сама модель имеет достаточно презентабельный вид, так как выполнена по последним современным наработкам производителя. К тому же ее владелец сможет насладиться специально разработанными возможностями, которые ранее не применялись в иных моделях. Это преимущество способствует высокой балансировке бензопилы.
Бензопила дружба 2
Если говорить о внешних наработках, то можно с полной уверенностью сказать что в эксплуатации она очень удобная, благодаря встроенной в ее дизайн рукоятке с великолепным захватом. Функциональность пилы разработана таким образом, что вы не сможете обжечься об работающий горячий двигатель, что имеет место у большинства других бензопил иных производителей, так как во время эксплуатации он самолично охлаждается.
Корпус изготовлен из высококачественного материала, на который не действует повышение температуры воздуха, а также он не меняет своих характеристик на протяжении многих лет, поэтому бензопила данной модели десятки лет будет выглядеть прекрасно. Более того абсолютно все внутренние запчасти и детали надежно спрятаны внутри инструмента, тем самым они защищены от коррозии и внешнего воздействия.
Немаловажным является так же то, что данная модель оснащена цепным механическим тормозом, основная цель которого защитить вас от случайного отброса цепи. Так как он за секунды способен остановить работу техники. Тем самым оберегая вас от несчастных случаев.
Бензопила дружба 2 м прекрасно подойдет вам для работ на дачном участке, так как с ее помощью вы с легкостью справитесь с распилкой и заготовкой дров, с сухими ветками сучками на деревьях, а также с небольшого диаметра деревьями.
Так же стоит отметить, что оснащена она амортизаторами из резины, благодаря которым максимально снижается вибрационная отдача и различные колебания. Данная модель является настоящей находкой для дачников, фермеров, людей занимающихся профессиональной деятельностью касающейся работы с пилой.
Бензопила «Дружба – 4» – инструкция по эксплуатации
Данная модель предназначена для качественного и скоростного процесса распилки деревянных материалов. Обладает такого рода бензопила усовершенствованным и новейшим современным дизайном.
Более того она достаточно мощная и при этом ее вес относительно не высокий. Так же модель располагает системой быстрого и легкого старта, системой быстрой остановки цепи и заглушения вибраций. Так же в комплекте для вас и вашей безопасности находятся очки и перчатки.
Бензопила дружба 4
Бензопила располагает великолепным весовым распределением, благодаря чему работа с ней становится настоящим удовольствием, так как она эффективна и удобна. Благодаря особенности мгновенной остановки цепи инструмент не сможет случайно поранить вас или окружающих вас людей.
Так же модель располагает своеобразным приводом, выходящим из двигателя (бензинового) с ручной системой начала работы. А благодаря антивибрационной возможности вы сможете комфортно работать с пилой.
| Технические характеристики | Бензопила «Дружба – 2» | Бензопила «Дружба – 4» |
| Класс бензопилы | Бытовая | Бытовая |
| Тип двигателя | Двухтактный бензиновый | Двухтактный бензиновый |
| Длина шины | 45 см | 45 см |
| Рабочий объем | 45 см. куб | 45 см. куб |
| Мощность двигателя | 2,1 кВт | 2,6 кВт |
| Шаг цепи | 1,5/0,325 дюйм | 1,5/0,325 дюйм |
| Тип топлива | Бензин (А-92) + масло для двухтактных двигателей | Бензин (А-92) + масло для двухтактных двигателей |
| Тип запуска | Ручной | Ручной Объем топливн. бака:520 мл |
| Размер масляного бака | 260 мл | 260 мл |
| Объем топливного бака | 550 мл | 550 мл |
| Смазка цепи | Автоматическая | Автоматическая |
| Масса | 4,5 кг | 4,5 кг |
| Гарантия | 12 месяцев | 12 месяцев |
Заточка зубьев
При проведении работ с бензопилой Дружба основная нагрузка приходится именно на цепь
Поэтому важно следить за ее состоянием и периодически затачивать. Первыми признаками того, что цепь затупилась, является:
- Большая вибрация при распиле.
- Слишком большой расход масла для цепи.
- Не ровный распил.
- Прилегание больших усилий для распила.
Правила правильной заточки зубьев на бензиновой пиле Дружба приведены в инструкции по эксплуатации. Для этого понадобится круглый и прямой напильник, и шаблон ограничителя глубины. Если заточить зубья нельзя, то всегда можно не морочиться с ремонтом и найти новую цепь на рынке.
Техника безопасности
Несомненно, важно выбрать качественную и практичную бензопилу, обладающую рядом дополнительных функций, но это первой дело, так как немаловажным является умение пользоваться ею и знать определенные правила ее эксплуатации. Ниже в данном пункте вы сможете ознакомиться со всеми нюансами правильного использования этого инструмента, дабы предотвратить несчастные случаи с вами или окружающими вас людьми
Итак, запомните что:
- прежде чем начинать работу с бензопилой необходимо внимательно прочитать приложенную к инструменту инструкцию;

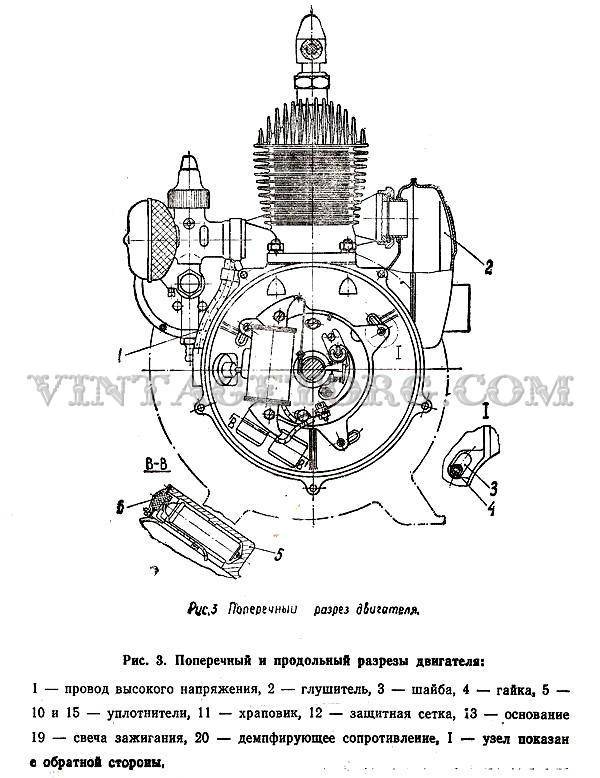

Ознакомиться со схемой
- ни в коем случае нельзя проводить манипуляции с техникой такого рода, если вы чувствуете себя уставшим, либо принимали какие-либо лекарства, алкоголь, или просто на просто плохо себя чувствуете. Так как такой инструмент очень опасен, и работать с ним нужно с полной сосредоточенностью;
- так же немаловажным является защита вашего тела при работе. Для этого одевайте специальную одежду непосредственно перед эксплуатацией пилы. Это могут быть специализированная обувь, головной убор, очки и прочие;
- работа должна производиться посредством задействования обеих рук. Пила должна находиться в правильном положении.
- несущая передняя дуга рядом с тормозом должна быть удержана левой рукой, а правая должна держать рукоятку, находящуюся в части управления газом. Это правило относится так же к левшам безоговорочно;
- так же не забывайте, что работу нужно производить исключительно чистыми руками, на них не должно быть остатков масла либо смеси (топливной);
- процесс пиления должен производиться в таком положении, чтобы ваше тело отходило чуть в сторону от пилы. Это поможет вам обезопасить себя от травмы, если вдруг произойдет обратный удар;
- переносить инструмент нужно исключительно с зажатым в сторону глушителя тормозом от вас. Не лишним будет просто заглушить инструмент в тот момент, когда вам нужно перейти на иной место для работы. И запомните, что перевозить бензопилу нужно только с применением специализированных ножнов;
- так же нельзя производить пиление в положении поднятых рук, то есть так чтобы пила находилась ваше ваших плеч;
- при работе с пилой нужно выбирать такую поверхность, чтобы вы твердо могли на ней стоять. То есть не эксплуатируйте инструмент на лестнице или дереве, тем более, если вы не обладаете специальными навыками.
- Запомните, что при работе нужно придерживаться все предписанных пунктов, о которых гласит инструкция по эксплуатации бензопилы дружба 4 и бензопилы «Дружба – 2», и тогда ваша работа будет не только практичной, но и безопасной.
О технике безопасности
Перед тем как начинать работу бензопилой, необходимо осуществить ряд мероприятий, направленны на безопасную эксплуатацию устройства:
- проверка герметичности топливной системы;
- проверка закрепления цилиндра;
- проверка закрепления карбюратора;
- проверка закрепления глушителя;
- проверка затяжки стального крепежа снаружи;
- смазка ведомой шинной звездочки посредством погружения на несколько минут в масло;
- смазка троса стартера литолом-24;
- очистка сетки воздушного фильтра на карбюраторе.
При работе необходимо помнить о строгом и обязательном соблюдении следующих правил техники безопасности:
запрещается осуществлять работы одной рукой;
рабочая одежда должна быть прочной и включать в себя перчатки, рабочую обувь, а также защитную каску и специальный щиток;
перед топливной заправкой крышку бензобака нужно открывать предельно осторожно, что связано с возможным наличием бензиновых паров;
работы должны осуществляться на полностью расчищенных площадках, при наличии надежной и крепкой опоры;
необходимо убедиться, что бензопила в процессе работы не коснётся посторонних предметов.
Нельзя производить топливную заправку при включенном двигателе. Транспортировать пилу следует после того, как на шину будет надет защитный чехол.
Советы по ремонту карбюратора газового триммера
- Независимо от производителя, имеются заводские дефекты в частях карбюратора бензиновой оплетки.
Регулировка спиральной пружины
Например, описанный выше способ регулировки может не дать положительных результатов при чрезмерном количестве витков на пружине шнека подачи смеси и, как следствие, невозможности оптимального снижения уровня подаваемого бензина. Чтобы устранить это, вы можете укоротить пружину самостоятельно или купить новую по инструкции.
READ Как Заправлять Леску В Бензокосу
Многие владельцы кусторезов, покупая масло, следуют рекомендациям по приготовлению топливной смеси.
Газовый триммер масло
Да, часто информация о смешивании бензина и масла, указанная на банке, отличается от показаний в паспорте триммера. В результате на свече зажигания может быстро образоваться черная сажа, что приведет к падению мощности и увеличению расхода топлива. Поэтому при приготовлении рабочей смеси следуйте рекомендациям, указанным в инструкции по эксплуатации. В большинстве случаев коэффициент пробега ICE составляет 1:25. Стоит отметить, что многие владельцы инструмента предпочитают готовить топливо «на глаз», что неизбежно приведет к быстрому износу оплетки поршня в случае уменьшения порции масла и образования сажи на свече зажигания при увеличении количества смазки ,
Правильно подобранные наконечники для регулировки карбюратора триммера, указанные выше, позволят не только избежать перегрева двигателя и увеличить расход топлива, но также значительно увеличат срок службы других деталей и компонентов инструмента
Обратите внимание на работу кустореза во всех режимах и своевременно осуществляйте регламентированный сервис и ремонт инструмента
Как отрегулировать карбюратор на бензопиле Дружба-4
Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».
Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах
Необходимые инструменты
Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.
Общий алгоритм регулировки
Карбюратор регулируют разными способами. Самая простая и эффективная – текущая регулировка в процессе работы.
Много бензина – закручивают
- Двигатель прогревают в течении 5-10 мин.
- Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
- Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.
Мало бензина – откручивают
Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.
После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.
В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.
Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.
Холостой ход регулируют, исходя из двух требований:
- Двигатель не должен глохнуть.
- Цепь не должна прокручиваться.
Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).
На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:
Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.
Пошаговый алгоритм
- Откручиваем винт крепления.
- Снимаем топливный шланг.
- Откручиваем верхнюю крышку заслонки.
- Снимаем карбюратор.
- Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
- Половиним корпус и оцениваем состояние мембраны, она должна быть целой – это главное, трещины, задиры, порывы не допускаются.
- Оцениваем работоспособность механизма отвечающего за работу клапана.
- Продуваем все отверстия, очищаем от мусора если он есть.
- Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
- Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
- Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
- На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
- Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
- Пробуем заводить бензопилу.
Возможные нюансы и проблемы
В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.
Ремонт и модернизации пилы Дружба
Хоть данные пилы прекратили выпускать на рубеже тысячелетий, их огромное количество находится в пользовании и продается в интернете до сих пор. Некоторые далеко не исчерпали свой ресурс. Но даже те, что утратили вид и приобрели проблемы в работе – легко восстанавливаются.
Ведь корпусные детали данных пил практически не изнашиваются, а остальное подлежит замене. Видеоролик поможет вам избежать сложностей при разборке «Дружбы-4»:
Чаще всего при ремонте приходится менять подшипники коленвала, все сальники и прокладки.
Не лишней при разборке будет и замена поршневых колец. Возможна также установка ремонтного размера поршневой группы.
Если на вашей бензопиле стоит редуктор без смазки, то стоит установить более современный. Этим вы удлините срок службы пильной цепи.
А вот и видео устройства такого редуктора, на котором видно, чем он отличается от штатного:
Такой новый от «Урала» стоит порядка 3,5 тыс. руб., но при стоимости слегка подержанной «Дружбы» в 4 – 5 тыс. руб. эта цена может показаться чрезмерной. То же касается и других элементов. Так, если у вас работоспособно контактное зажигание, то отдавать за новое или устанавливать электронное за 500 – 600 руб. может и не стоит. Ведь главные проблемы с ним возникают вследствие повреждения сальника коленвала, и при его замене все может придти в норму.
Столько же стоит и съемный стартер, поэтому лучше его не терять. Некоторые закрепляют его жестко на саморезах на штатном месте и мирятся с определенными неудобствами в работе, а некоторые – на тросике, и находят ему место на ручке бензопилы.
Карбюратор дешевле ремонтировать при помощи ремкомплекта.
Стоимость нового составляет порядка 1 тыс. руб.
Самые большие переделки чаще всего производят с системой зажигания, а именно: устанавливают автомобильную катушку взамен вторичной обмотки штатной катушки. Как это грамотно сделать показано на видео:
При этом искра становится значительно мощнее, и устраняются проблемы с запуском пилы, особенно в зимнее время.
Сцепление бензопилы практически не выходит из строя, но иногда требует небольшого ремонта. Оно устроено так, что при малых оборотах Г-образный профиль не разжимается и редуктор не включается, но если ослабевают заклепки, на которых он крепится, то он может касаться внешней части муфты редуктора и на малых оборотах, тогда сцепление «ведет». Стоит попытаться заклепать их сильнее. А если причина не устраниться, то в этом случае покупать новую муфту.
Ремонт: основные неисправности и их устранение
Чаще всего проблемы с подачей топлива возникают при засорении крохотных отверстий жиклеров и при выходе из строя пары мембрана-коромысло. Латунный крестик коромысла может согнуться, или выскочить из места посадки и перекрывать подачу топлива не тогда, когда нужно. Мягкая мембрана может со временем засохнуть, потерять эластичность, покоробиться и также некорректно перекрывать подачу топлива.
Вот так выглядит новая мембрана (справа)
Очистить отверстие жиклера можно двумя способами:
- Карбюратор продувают сжатым воздухом от компрессора или насоса. Снимается шланг подачи бензина из бачка, на штуцер надевают воздушный шланг и прокачивают карбюратор.
- Если проблема не решена, его снимают, разбирают, получают доступ к жиклерам, чистят и промывают весь карбюратор бензопилы. Жиклер чистят на месте или выкручивают (он посажен на резьбе).
Мягкая мембрана на старых карбюраторах чаще всего выходит из строя после долгих перерывов в работе. Она просто высыхает без бензина. Поэтому перед запуском после долгого простоя (год или полгода летом в жару) нужно открыть кран бензобака, наполнить карбюратор бензопилы Урал бензином, и делать пробный запуск через полчаса.
Негодная мембрана ремонту не подлежит, её просто меняют.
Отсутствие герметичности
Другие неполадки карбюратора КМП-100У – потеря герметичности. Прокладки между карбюратором и корпусом двигателя, и между частями карбюратора не должны подсасывать воздух при работе и давать протечки топлива при заглушенном двигателе.
Прокладки могут испортиться по тем же причинам, что и мембрана, то есть высохнуть, стать хрупкими от времени.
Ремкомплект для карбюратора бензопилы Урал
Для карбюраторов КМП-100У до сих продаются ремкомплекты – набор прокладок, мембрана, в других комплектациях там могут быть и коромысло с пружиной к ней.
Во времена СССР, когда дефицитом были не только бензопилы, но и запчасти к ним, прокладки делали сами, из листового паронита.
При отсутствии паронита прокладки делали из толстой однослойной бумаги (не картона), промазанной масляной краской.
Модельный ряд бензопилы Дружба
Достоинства бензопилы Дружба, кроме указанных выше, состоят в том, что она ровно и точно осуществляет распил, высокопроизводительна и все детали находятся в прочном корпусе. К ее недостаткам следует отнести значительный вес – более 12 кг при габаритах 86,546х50 см и тросовый стартер.
Основное отличие модификаций бензопилы Дружба в мощности двигателя:
- Дружба 2 имеет мощность на 2 киловатта, ручной запуск и в отличие от 1-ой модели элемент для торможения цепи.
- Дружба 4, получившая в 1958 г. «золото» на Всемирной выставке техники в Брюсселе, имеет почти на один киловатт большую мощность, перепиливая без усилий, при оборотах вала более пяти тысяч, полуметровое бревно за одну минуту.
- Дружба 4М-электрон, имея бесконтактную электронную систему зажигания, с большей отдачей использует ресурс двигателя, при его практически той же мощности – 3 кВт. Износостойкость цилиндру добавляет его хромовое покрытие, а общую вибрацию уменьшают резиновые прокладки. В модификации 4А установлен масляный насос для принудительной смазки цепи.
Как и любое другое техническое устройство бензопила Дружба 4 требует постоянной регулировки карбюратора, внимания, регулярного ухода и профилактического обслуживания. Не менее чем один раз в год необходимо производить «тонкую» настройку карбюратора Дружба 4, в том числе требуется и его регулировка.
