Инструкция по эксплуатации
Прежде чем приступать к эксплуатации цепной бензопилы Эхо, следует изучить мануал, познакомиться с устройством агрегата и правилами техники безопасности при работе с цепными мотопилами.
Устройство бензопилы
Техника безопасности при работе бензопилой Echo:
- Следите за надежностью болтовых и винтовых креплений, в случае необходимости затягивайте винты и гайки;
- После каждой заправки, следует провести осмотр бензопилы на предмет масляных и бензиновых подтеков. Запрещается работа при нарушении герметичности топливо-, маслопроводов и бачков;
- Запрещается заправлять бензопилу Эхо при работающем или горячем двигателе;
- Следите за правильным натяжением цепи, от этого зависит не только производительность работы бензопилы, но и ваша безопасность;
- Во время работы всегда используйте средства индивидуальной защиты, надевайте крепкую обувь и плотно облегающую одежду;
- Во избежание травм работайте, удерживая бензопилу обеими руками;
- Запрещается проводить распиловку вблизи открытых источников огня, а также во время дождя или снега;
- Не допускается работа с неисправной антивибрационной системой. Это может привести к усталости рук и спины и травмам оператора;
- Не следует переутомляться, лучше всего делать перерывы через каждые 45-50 минут работы;
- При выполнении любых ремонтных работ следует заглушить двигатель и подождать пока он остынет;
- Заглушив мотор, включите инерционный тормоз остановки цепи;
- Проводите регулярную очистку воздушного фильтра;
- Храните вашу бензопилу Эхо в чистоте, в сухом хорошо проветриваемом помещении.
Первый запуск и обкатка
Сборка бензопилы Echo и первый запуск:
- Снимите защитный кожух, смонтируйте пильную гарнитуру, установите зубчатый упор и наденьте кожух, не затягивая гайки на шлицах;
- При помощи регулировочного винта установите правильное натяжение цепи и затяните гайки крепления до упора;
- Заправьте двигатель топливом, залейте масло в систему автоматической смазки;
- Убедитесь, что тормоз остановки цепи находится во включенном состоянии, проверьте не соприкасается ли цепь с посторонними предметами;
- Запустите двигатель, дайте ему прогреться на холостых оборотах (1-2 мин.);
- Выключите тормоз цепи и приступайте к работе.
Техническое обслуживание
На вашей бензопиле установлен бензиновый двухтактный двигатель, который нуждается в качественной топливной смеси. Для ее приготовления следует использовать высокооктановый бензин марки АИ 92-95 и специальное моторное масло для двухтактных двигателей. Рабочая смесь готовится в соотношении 1/50.
Соотношение топливной смеси
Производитель утверждает, что двигатель Эхо не нуждается в специальной обкатке, поэтому и в специальной топливной смеси нет необходимости. Обкатка бензопилы проводится на обычном топливе, в щадящем режиме на протяжении 7-9 часов. При этом не следует пилить толстые бревна и перегревать мотор.
- Echo JASO FD с дозатором;
- Husqvarna HP;
- Oleo-Mac Prosint 2T;
- CHAMPION JASO FD;
- STIHL HP;
Для заправки системы автоматической смазки следует использовать специальные масла с определенным индексом вязкости. Они не только повышают производительность работы, но и удлиняют срок службы пильной гарнитуры. Следует помнить, что использование, в качестве смазки, различных заменителей ведет к преждевременным поломкам и тратам на ремонт цепной бензопилы.
- Echo PREMIUM B&C;
- Husqvarna Chain Oil;
- Oleo-Mac Polar Lube
- STIHL ForestPlus
| Симптомы | Причины неисправности | Методы устранения |
| Движок не запускается | Отсутствует топливная смесь Несвежее топливо Загрязнилась и намокла свеча зажигания Неисправности в системе зажигания | Заправьте бензопилу или замените топливо Просушите или замените свечу Произведите ремонт и отрегулируйте зажигание |
| Мотор не держит обороты (плавает) | Проблемы с карбюратором | Произведите регулировку карбюратора |
| Существенно упала мощность мотора | Неисправности глушителя Неисправности поршневой группы | Почистите, отремонтируйте или замените глушитель Обратитесь в сервисную мастерскую |
| Двигатель заводится и сразу глохнет | Сбились настройки карбюратора | Отрегулируйте карбюратор |
| Во время работы наблюдается повышенная вибрация, появились посторонние звуки | Вышла из строя антивибрационная система Ослабли крепления отдельных узлов и деталей | Отремонтируйте или замените соответствующие узлы Проверьте и откорректируйте болтовые и винтовые крепления |
| При нажатии на акселератор мотор отказывается набирать обороты | Мусор в карбюраторе | Разберите и прочистите узел |
| Мотор заводится, но работает неровно, чихает и стреляет в карбюратор | Сбились настройки системы зажигания | Отрегулируйте зажигание |
Резюме
Принимая окончательное решение относительно одной из моделей, вы должны быть уверены в том, что все условия работы подходят к задачам. Ведь только в этом случае, можно рассчитывать на исключительно полную эффективность выбранной бензопилы.
Не нашли себя в рейтинге? Напишите нам →
| Системы отопления дома из бруса Как отопить деревянный дом? Какие системы подходят для этих целей лучше всего? Мы рассмотрели самые распространенные варианты отопительных систем, прошедших проверку временем в условиях суровой русской зимы. Основной критерий выбора: соответствие энергозатрат на стадии эксплуатации к величине первоначальных инвестиций. | |
| Чертежи мангалов из кирпича и металла Изготовление любой конструкции, даже такой простой как мангал, должно вестись с учетом имеющихся чертежей. Можно взять готовые схемы, а можно запечатлеть на бумаге собственные мысли. В рамках нашей статьи мы приводим несколько чертежей простых кирпичных и металлических мангалов. При желании, вы всегда сможете модифицировать их и создать неповторимое изделие. | |
| Что лучше – брус или пеноблок? Из чего строить – пеноблоков или бруса? Когда бюджет не терпит ошибок, важны любые мелочи. Мы сопоставили основные характеристики этих совершенно разных строительных материалов только для того, чтобы вы самостоятельно приняли решение в пользу одного из них. Пусть и получилось сравнение сухого с теплым, но это реально может вам помочь выбрать! |
Технические и эксплуатационные характеристики
Пила комплектуется мощным и экономичным по расходу топлива двухтактным карбюраторным двигателем, с рабочим объемом 34 см3 и мощностью на выходе 2,1 л.с.
- Большой запас крутящего момента определяет пригодность инструмента для распиловки древесины любой плотности. Расход топлива на рабочих оборотах в пределах 0,73 кг/ч, объем бензобака — 250 грамм.
- Конструкция силового агрегата рассчитана на многолетний срок службы. Полноценная система воздушного охлаждения в сочетании с развитым оребрением цилиндра обеспечивают продолжительную работу пилы в рабочем режиме без перерывов на охлаждение.
- Приемистый высокооборотный двигатель набирает рабочие обороты на протяжении менее одной секунды. Пила выгодно отличается от однотипных моделей других брендов меньшим на 10% расходом ГСМ и более высокой, до 20% производительностью.
| Модель | Echo CS-353ES |
|---|---|
| Производитель | Echo |
| Производство (сборка) | Япония/Китай |
| Родина бренда | Япония |
| Объем двигателя, см3 | 34 |
| Тип двигателя | Бензиновый, 2-х тактный |
| Мощность, л.с. (кВт) | 2,1 (1,55) |
| Натяжение цепи | Боковое |
| Объем топливного бака, л | 0,25 |
| Применение пилы | Бытовые работы |
| Шаг цепи, дюймы | 3/8 |
| Толщина цепи, мм | 1,3 |
| Объем масляного бака, л | 0,26 |
| Длина шины, см (дюймы) | 35 (14) |
| Гарантия, лет | 5 |
| Вес, кг | 4 |
| Инструкция | Скачать |
Характеристики

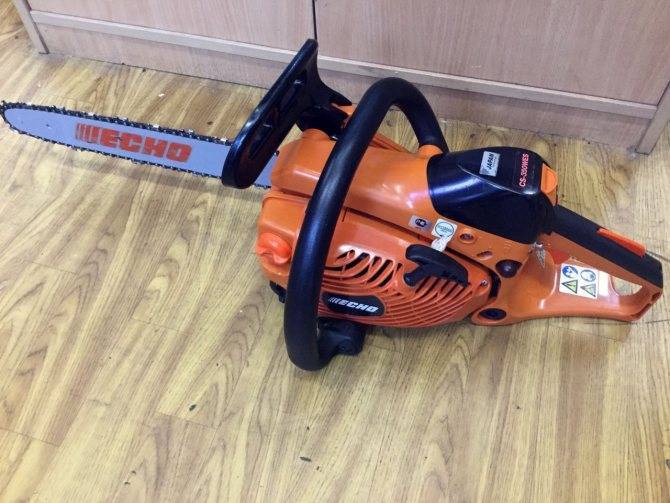

Пила Эхо 350 WES собрана на базе двухтактного одноцилиндрового двигателя с электронной системой управления зажиганием C.D.I., объемом 35 см 3 . На максимальных оборотах агрегат выдает мощность около 1,5 кВт. Если перевести в лошадиные силы, это около двух лошадей.
Важной характеристикой является расход топлива, который при правильно отрегулированном карбюраторе составляет 0,83 кг/ч. Информация по расходу топлива предоставлена производителем и в зависимости от состояния пилы и пильной гарнитуры может отличаться
Информация по расходу топлива предоставлена производителем и в зависимости от состояния пилы и пильной гарнитуры может отличаться.
Как уже было сказано ранее длина шины на 350 й составляет 14 дюймов, шаг звездочки 3/8 дюйма. Цепь 53 звена.
Особенностью echo 350 является стартер с облегченной системой запуска ES Start.
Также пила оборудована праймером подкачки топлива для облегчения запуска холодного двигателя. Фильтрующий элемент воздушного фильтра изготовлен из пластика, что очень практично, т. к. он не боится влаги и для очистки его можно просто помыть.
Топливный бак 0,37 литра, масляный 0,23. Насос, перекачивающий масло, работает в автоматическом режиме и имеет возможность регулировки количества подаваемого масла, что позволяет его экономить.
Вес инструмента 3,6 кг, что является минимальным показателем для бензопил такого класса.
Лучшие бензопилы для дома и дачи
Эту категорию представляют надежные в обслуживании и повседневной работе модели бытового класса, которые доступны любому домовладельцу.
PATRIOT PT 4518
Инструмент общего назначения мощностью 2,9 л.с, изначально ориентированный на выполнение непродолжительных по времени распиловочных работ в строительной и хозяйственной сфере. Привод 450 мм-й шины реализуется тяговыми свойствами 45-кубового двигателя.
В перечне эксплуатационной оснастки:
- автоматическая дозировка цепной смазки;
- инерционное включение тормоза аварийной остановки;
- хороший баланс и современный дизайн инструмента в целом.
→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ
Husqvarna 240
Бытовая модель именитого бренда мощностью 2 л.с. и кубатурой бензомоторного привода 32,2 см3 содержит в своей конструкции инженерные решения, характерные для полупрофессионального модельного ряда. Инструмент комплектуется экономичным и экологически чистым карбюраторным приводом, разработанным по технологии X-TORQ.
В перечне конструктивных особенностей:
- эффективный виброгаситель типа LowVib;
- резиновые противоскользящие накладки на рукоятках;
- наиболее простая и эффективная в работе инжекторная система очистки воздуха Air Injection;
- спаренное управление дросселем карбюратора и включением режима «Стоп».
В плане усовершенствования доработан праймер и инерционный включатель механизма аварийного торможения.
→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ
Makita EA3202S40B
Бензопила известного японского бренда производится в Китае. Одна из самых удачных фирменных разработок получила современный экономичный 32-кубовый двигатель мощностью 1,8 л.с.
Длина 400 мм-й гарнитуры позволяет работать с деловой и строительной древесиной сечением 350 мм и более.
Конструкционно инструмент обеспечивает:
- минимальные параметры вибрации и шумового давления;
- удобное для оператора однорычажное управление основными рабочими функциям;
- продолжительное время межремонтного ресурса;
- легкий перезапуск двигателя за счет технологии Memory-Power-Ignition.
→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ
ECHO CS-350WES-14
Японская пила ЭХО серии CS-350WES-14 по базовым параметрам идентична лучшим аналогам европейского ассортимента.
- Модель бытового класса по уровню оборудования и эксплуатационной надежности может претендовать на полупрофессиональный статус.
- При собственной массе 3,68 кг пила активируется 2-х сильным двигателем повышенной мощности, с рабочей емкостью цилиндра 35,8 см3. В комплект входит фирменное пильное устройство с удлиненной направляющей шиной.
- Стоимость инструмента составляет 18000 рублей.
Данный показатель компенсируется полным набором современной оснастки. В наличии полуавтоматический привод заслонкой карбюратора, устройство для управления перепускными клапанами двигателя и трехкулачковая муфта сцепления.
→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ
Hitachi CS 33 EB
Инструмент японского бренда производится на высокотехнологичном китайском государственном предприятии. Данная модель стоимостью от 12000 рублей одна из самых лучших в своей мощностной категории.
- Легкая и удобная в работе бензопила бытового класса работает от штатного 1,68 сильного экономичного и экологически чистого двигателя объемом всего 32,2 см3.
- Инструмент комплектуется профессиональной гарнитурой, обеспечивающей заданную производительность при работе с проблемной, плотной или мерзлой сырой древесиной.
→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ
Многие популярные модели европейских брендов служат базой для производства бензопильного фальсификата. При самостоятельной покупке выбранной пилы рекомендуется воспользоваться услугами фирменных торговых организаций, в том числе, представительств дилерских структур.
Технические характеристики
В конструкцию бензопилы заложены базы традиционного дизайна наряду с плотной сборкой внутренних узлов и агрегатов. Эта особенность не исключает комфортного доступа к настроечным точкам карбюратора, механизму натяжения цепи, воздухоочистителю и узлу крепления гарнитуры.
- Пила работает от малогабаритного и обычного в обслуживании карбюраторного двухтактного ДВС. Применяемая в качестве горючего бензино-масляная смесь, сразу служит для смазки и остывания кривошипно-шатунного механизма. Горючее забирается из встроенного бачка объемом 320 мл.
- Агрегат объемом 34 см3 и мощностью 1,75 л.с. отличается от однотипных аналогов маленькими габаритами в границах 385х225х255 мм, экономичностью содержания и увеличенным ресурсом.
- Ответственные детали сделаны из кованого металла, на зеркало цилиндра по технологии Al-Fed нанесено износоустойчивое трехслойное покрытие.
Карбюратор оборудован подкачивающим насосом, системой дополнительного обогрева и комфортным управлением воздушной заслонкой. Трехступенчатая чистка забираемого воздуха позволяет уменьшить время принужденных простоев, нужное для чистки воздухопоглотителя от пыли и опилок.
Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер указывает, как производится поэтапная регулировка бензопилы китайского производства без внедрения тахометра. Проводит после регулировочную проверку в разных режимах.
Регулировка карбюратора бензопилы хоть и смотрится довольно обычным процессом, но просит очень внимательного и ответственного подхода. В статье процесс описан довольно тщательно, но если вы никогда не регулировали бензопилу, стоит обратится к спецам, это поможет сберечь время, нервишки и средства.
Японские бензопилы ECHO — на мировом рынке с 1947г.
Бензопилы являются особым видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует великое неограниченное количество их вариантов, и это не удивительно, ведь запросы людей совершенно разные, и чтобы сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.
Японская бензопила Echo на данный момент считается одним из наилучших «ответов» знаменитому Штилю, который за последние десятилетия набрал магической популярности.
Ее отличительные особенности нереально не узреть, а преимущественные технические свойства вместе с выгодной ценой делают ее очень привлекательным вариантом для покупки. Забегая наперед отметим, что
Бензопила Echo Регулировка Карбюратора
Японские бензопилы Эхо — на мировом рынке с 1947г.
Бензопилы являются особенным видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует величавое огромное количество их вариантов, и это не умопомрачительно, ведь запросы людей совсем различные, и чтоб сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.
Японская бензопила echo сейчас считается одним из лучших «ответов» легендарному Штилю, который за последние десятилетия набрал мистической популярности.
Ее отличительные особенности нереально не увидеть, а преимущественные технические характеристики совместно с прибыльной ценой делают ее очень симпатичным вариантом для покупки. Забегая наперед отметим, что стоимость на одну из самых фаворитных моделей бензопилы эхо 3500 равна 8000-10000 рублей.
Коротко о производителе
Компания, которая занялась произведение отменных бензопил последнего поколения – это Kyoritsu Noki Company Limited. Она начала свою деятельность еще в 1947г., а самая 1-ая пила была ней выпущена спустя много времени, аж в 1963 г. и имела заглавие EchoCS-80.
1971 стал знаменательным для развития данного бренда. В это время компания изменила свое название и отныне начала именоваться как KioritzCorporation. Первая пила, выпущенная под данным брендом – это профессиональный агрегат CS-302, отличающийся маленькими габаритами.
Начиная с 78-го года минувшего века данная компания стала именоваться коротко и престижно – ECHO. Эта инкорпорация стала быстро набирать популярность и завоевала доверие клиентов по всему миру.
На сегодняшний день эта компания стала частью огромнейшей мировой корпорации под названием Yamabiko.
Не заводится бензопила Echo.Ремонт карбюратора,регулировка карбюратора.
How to Fix a Chainsaw Carburetor Не заводится бензопила Echo. Запчасти Ремонт карбюратора .
Регулировка карбюратора
Что и говорить, регулировка карбюратора бензопилы эхо – это один из важных вопросов, который крайне интересует владельцев данного устройства. Чтобы разобраться в его тонкостях предлагаем следующую информацию.
На карбюраторе есть 3 винта регулировки:
- L – это винт отвечающий за низкие обороты;
- H – это винт отвечающий за высокие обороты;
- Т – это винт, который отвечает за регулировку холостого хода бензопилы.
Главная регулировка производится заводом-изготовителем. Как правило, сам карбюратор на заводе настраиваю на прием дорогой и качественной смеси, и заводская регулировка обязательно должна быть сохранена на первых рабочих часах. Далее можно самостоятельно провести точную регулировку, которая поможет вашему карбюратору включиться в нормальный режим работы.
Сначала когда идет вращение холостого хода цепи нужно плавно проворачивать Т-винт (только против часовой стрелки), и делать это до той поры, пока ход цепи не станет.
Эти регулировочные манипуляции стоит реализовывать исключительно в состоянии холостого хода, предварительно разогрев систему. Порядок регулировки винтов неизменен: сначала идет регулировка L-винта, затем H и Т.
Изначально надо найти самые большие холостые обороты цепи и в этом положении плавно повернуть Л винт в направлении часовой стрелки. Далее плавно повернуть этот же винт примерно на четверть оборотов в противоположном направлении.
Регуляция Н-винта будет влиять на частоту и мощность произведения оборотов.
После того, как двигатель системы будет прогрет, нужно будет на всем ходу на протяжении 10 секунд поворачивать Н-винт на четверть оборота в направлении против часовой стрелки.
По звуку в результате двигатель обязан работать как четырехтактный.

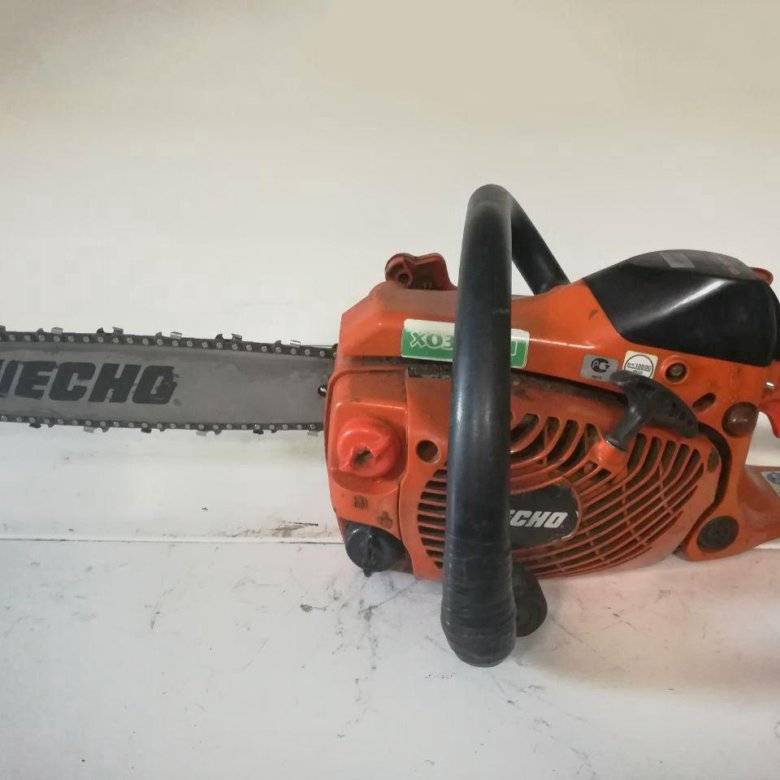

Эхо 350
Эта бензопила обладает отличными свойствами, позволяющими ей конкурировать с популярными моделями современного рынка.
Она обладает встроенным праймером – особым насосом, отвечающим за накачку топлива, а также устройством отвечающим за легкий запуск агрегата. К ее основными преимуществам смело можно отнести техническое совершенство, оптимальное соотношение веса и удельной мощности.
Огромный объем ее двигателя также выгодное преимущество перед конкурентами. Одним из небольших недостатков является неидеальное сервисное обслуживание, которое практически отсутствует в маленьких городах и отдаленных регионах.
Технические характеристики:
Источник
О бренде Echo
Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.
В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.
Родина бренда и страна производитель
Родина — Япония. Там была разработана и выпущена первая бензопила. На данный момент всю продукцию производит США.
Это интересно: ТОП-3 маленькие одноручные бензопилы-сучкореза разных производителей — обобщенный взгляд
Лучшие легкие бензиновые культиваторы
Echo TC-210
Попробуем разобраться. По качеству сборки «японец» ощутимо превосходит «китайца», зато кроет в себе сюрприз, который можно увидеть только в каталоге запчастей на русском сайте компании: часть крепежей в нем… дюймового размера (сказывается основной рынок поставок – США). Найти замену открутившейся от вибрации гайке ¼» будет непросто, так что стоит, распаковывая коробку, сразу по максимуму использовать метрические болты и гайки.
Главный же недостаток культиватора – это его цена: за эти деньги можно получить и более мощную, и более функциональную модель с четырехтактным двигателем.
- Легкость перевозки (вес 9,5 кг!)
- Высокое качество сборки
Не самая привлекательная цена
Huter GMC-1.8
Свои 11 с небольшим тысяч Huter стоит: ресурс его мотора для китайского двухтактника вполне приличен, главное – не экономить на масле и не забывать о рекомендациях производителя делать регулярные перекуры. Но, если у Вас есть хоть какое-то электроснабжение, вдвое более дешевый электрокультиватор будет гораздо предпочтительнее.
- Удовлетворительное соотношение цены и качества
- Легкость транспортировки (вес – всего 11 кг)
Sturm! GK83021
В целом же модель вышла удачной, легкой в обслуживании и ремонте – а он, как ни крути, малокубатурному «китайцу» однажды неизбежно понадобится. В первую очередь не забывайте о смазке редуктора, чтобы червяк с ответной шестерней прослужили долго, а мотор, в общем-то, проблем не доставляет – достаточно использовать качественное масло.
А вот что странно, так это отсутствие регулировки рукоятей под рост – штука-то несложная, тем более на легком культиваторе, где больших нагрузок на регулировочный узел не предполагается. Так что, заинтересовавшись этой моделью, «примерьте» ее в магазине – не факт, что именно Вам она будет удобна.
- Удобство работы в ограниченном пространстве
- Наличие сошника (сблокирован с транспортировочными колесами)
Шумный и «ароматный» двухтактник
Рабочая гарнитура
Этот узел конструктивно состоит из съемной 14-дюймовой направляющей шины, изготовленной на основе износостойкой стали. Режущая 53-звенная цепь со стандартным шагом 3/8 дюйма перемещается по продольному пазу шириной 1,3 мм. Привод реализуется посредством ведущей звездочки.
Во избежание перегрева и ускоренного износа, цепь смазывается специальным маслом, которое под регулируемым давлением подается из внутреннего бачка объемом 230 мл. Встроенный тормоз исключает получение оператором травм при обрыве цепи или возникновении другой аварийной ситуации.
Для восстановления работоспособности гарнитуры, можно использовать аналогичные запчасти от других фирменных моделей.
В чем секрет успеха брендовой продукции Эхо?
Бытовая пила Эхо 350 имеет все основания претендовать на статус полупрофессионального инструмента.
В обширном перечне достоинств этой модели:
- современный дизайн и отличная балансировка;
- эргономическая конфигурация ручек, способствующая прочному и надежному удержанию пилы при выполнении сложных распиловочных работ;
- высокое качество используемых в конструкции материалов и прецизионная точность заводского монтажа;
- наличие системы легкого запуска ES-start;
- регулируемая производительность маслонасоса;
- упрощенная схема натяжителя цепи;
- эффективная работа виброгасителя.
На практике доказана способность инструмента в сжатые сроки с минимальными потерями рабочего времени на дозаправку и охлаждение, осваивать большие объемы распиловочных работ. Эта модель — оптимальный по стоимости и эффективности применения вариант бытовой бензопилы бюджетного ассортимента.
Инструкция по эксплуатации
Русскоязычное описание устройства, его деталировки и технические характеристики можно посмотреть здесь: Ваш браузер не поддерживает фреймы Скачать Руководство по эксплуатации бензопилы Echo CS-353ES
Для приготовления топлива используется бензин с октановым числом не ниже 92 и не выше 95 и масло для двухтактных двигателей с воздушным охлаждением. При обкатке пилы соотношении масло/бензин равно 1/25, для дальнейшей работы используется пропорция 1/50.
Подготовка к работе бензопилы Эхо CS-353ES:
- При покупке инструмента проверьте его комплектность, проведите осмотр на предмет видимых повреждений и неисправностей;
- Вы приобрели сложное техническое устройство: ознакомьтесь с его строением, правилами эксплуатации и техники безопасности;
- Смонтируйте пильную гарнитуру, отрегулируйте натяжение цепи;
Важно: бензопила Эхо имеет боковое натяжение цепи, винт натяжителя доступен через защитный корпус. Натяжение цепи регулируется таким образом, чтобы она легко перемещалась по шине, не стопорясь и не издавая посторонних звуков;
- Проверьте надежность болтовых и винтовых креплений;
- Приготовьте топливную смесь и заправьте бензопилу;
- Заправьте систему автоматической смазки пильной гарнитуры;
- Убедитесь, что инерционный тормоз остановки цепи включен и запустите двигатель;
- Во время работы обязательно используйте средства для защиты глаз (очки или маску);
- Ваша бензопила выделяет вредные для человеческого организма газы – работайте только в хорошо проветриваемых помещениях;
- Запрещается проводить распиловку одной рукой – это уменьшает контроль над бензопилой и может привести к травмам.
Для смазки цепи и шины применяется специальное цепное масло с повышенным индексом вязкости. Запрещается использование веретенки, дизельных и трансформаторных масел, отработанной жидкости.
Плюсы и минусы бензопилы
К плюсам Echo 350 WES, несомненно, относится небольшой вес и система облегченного запуска. По заявлению производителя завести инструмент оборудованный системой ES Start может даже ребенок, подтверждением чему является видео, на котором показано как мальчик в возрасте около 5 лет заводит бензокосу с системой ES Start.
Еще одно преимущество Эхо по сравнению с пилами конкурентов, это возможность выбора режима работы бензопилы. Благодаря специальной задвижке, можно переключить пилу с летнего режима на зимний, что позволит еще легче запускать двигатель пилы.
К минусам, несомненно, относится стоимость, она гораздо выше, чем у конкурентов, но японское качество и гарантия, расширенная до пяти лет при условии обслуживания в официальном сервисном центре не реже одного раза в год компенсируют разницу в цене.
Echo CS 3050 14” – особенности и комплектация
Среди конструктивных особенностей этой модели следует выделить наличие тройного защитного покрытия на стенках цилиндра.
Это делает инструмент гораздо надежнее агрегатов других компаний. В конструкцию также входят 6 амортизаторов, понижающих вибрацию на рукоятки. Другие характеристики пилы включают:
- Объем цилиндра – 35 см3;
- Мощность пилы – 1300 Ватт или 1,72 л. с.;
- Объем бачка для смазчоного вещества – 155 мл;
- Вес в собранном для эксплуатации виде – 5,4 кг.
Эта бензопила Echo хорошо справляется с различными бытовыми задачами. Комплектация агрегата состоит из цепи, шины, чехла и документации.
Как производится регулировка карбюратора на бензопилах
Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора
ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора
Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.
ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы
Как настроить карбюратор бензопилы, если она вообще не заводится
Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:
- винт L — на один оборот;
- винт H — на полтора оборота.
ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия
Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.
ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.
Статья по теме:
Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.
Как правильно и точно отрегулировать карбюратор: пошаговая инструкция
Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.
Иллюстрация
Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться — изменение оборотов не происходит моментально при вращении винтаКогда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращенияПри выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть
В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя — на то, что она слишком беднаяРегулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстроПосле производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах
Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.
Источник
Сборка, подготовка и эксплуатация
Сборка, как и для большинства бензопил, простая и состоит в установке направляющей шины с цепью путем снятия и последующей установки кожуха сцепления.
Для приготовления топливной смеси мы использовали отечественный бензин марки АИ92 и 2т масло Husqvarna HP в ранее указанной пропорции.
Восемь нажатий на праймер и со второго рывка рукояткой стартера бензопила завелась. Наши тестовые образцы неизменны: стволы свежеспиленной сосны и сухого дуба диаметром 24-25 см. Сосна поддавалась полному распилу в среднем за 8 секунд, дуб – за 15. Эти цифры вполне сравнимы с аналогичными показателями для профессиональных бензопил. Вибрации не ощущались ни в работе, ни на холостом ходу – антивибрационная система справляется отлично. Несмотря на то, что заявленный уровень шума выше среднего для бензопил значения, мы этого не почувствовали. Видимо при измерениях производители выбрали самую строгую методику измерений. Тормоз цепи срабатывал мгновенно. И главное – бензопила Echo 353 хорошо справлялась со своими задачами на оборотах, далеких от максимума. Вот разгадка использования “холодной” свечи!
Основные преимущества и недостатки бензопилы Echo
Преимущества:
- Высокие эксплуатационные характеристики при небольшом весе бензопилы;
- Модернизированная система защиты от вибрации;
- Усовершенствованная система очистки воздуха (G-Force);
- Дополнительная продувка двигателя для повышения его мощности;
- Эффективная система смазки пильной гарнитуры с принудительной подачей масла в рабочую зону.
Недостатки:
- Довольно высокие цены на оригинальные запчасти;
- Двигатель бензопилы Echo потребляет качественные горюче-смазочные материалы;
- Владельцы некоторых моделей жалуются на неудобное расположение горловин заправочных баков.
Правила
При доставке Вам будут переданы все необходимые документы на покупку: товарный, кассовый чеки, а также гарантийный талон. При оформлении покупки на организацию, Вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации. Цена, указанная в переданных Вам курьером документах, является окончательной, курьер не обладает правом корректировки цены. Стоимость доставки выделяется в документах на покупку отдельной графой.
Внимание! Просим Вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара Вам необходимо сообщить об этом нашему менеджеру
При доставке Вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении Вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:
При необходимости инсталляции приобретаемого в нашем магазине товара Вам необходимо сообщить об этом нашему менеджеру. При доставке Вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении Вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:
Служба доставки: 8 (495) 255-04-46 (многоканальный). Электронная почта: info@profitehnika.ru
Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.
Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна
