Присадка под эксцентриковую стяжку
Высверливание отверстий, или как говорят, присадка под эксцентриковую стяжку, — стадия от которой зависит качество крепления элементов мебельной конструкции. Сам процесс сверление пазов сопровождается сложностями
Важно не только соблюдать все размеры, но и учесть, что паз под эксцентрик не должен быть сквозным. Для его высверливания необходимо воспользоваться специальным сверлом Форстнера и ограничителем глубины при сверлении. Самостоятельно впервые выполнить такую работу непросто
Самостоятельно впервые выполнить такую работу непросто.
Требуемые инструменты:
- фрезер и сверло Форстнера;
- дрель с двумя сверлами по дереву (диаметром 5 мм и 8 мм);
- шуруповерт или отвертка.
Для установки такого соединения требуется просверлить три отверстия различных по диаметру и глубине. Обязательный порядок действий при просверливании пазов под мебельные минификсы, следующий:
- Проделать в поверхности одного из скрепляемых элементов несквозной паз для установки эксцентрика. Стандартные размеры паза: диаметр 15 мм и глубина 12,5 мм. Его центр располагается от торца детали на расстоянии, соответствующем длине штока. Его высверливают сверлом Форстнера, благодаря чему эксцентрик можно без зазоров посадить в паз. Чтобы точно высверлить такой паз следует воспользоваться ограничителем глубины. Иначе есть вероятность испортить поверхность мебели, если сверло пройдет насквозь.
- Высверлить отверстие под винт в торце этого же элемента перпендикулярно пазу под эксцентрик. Если он имеет диаметр – 8 мм, то и отверстие должно иметь такие же размеры. Оптимальное расстояние между центром отверстия в торце под такой шток и поверхностью элемента мебели – 8 мм (середина толщины ЛДСП).
- Для укрепления винта в поверхности второй сопрягаемой детали проделать несквозное отверстие (глубиной 12 мм и диаметром 5 мм).
Еще один способ сделать пазы под присадку – применить готовый кондуктор. Он облегчит работу по разметке и сверлению. При работе с кондуктором рекомендуется такой порядок действий:
- Установить кондуктор на деталь, отметить место расположения паза под эксцентрик через специальное отверстие в кондукторе.
- Фрезой Форстнера сделать паз под эксцентрик.
- Вставить в отверстие кондуктора штифт для разметки. Установить кондуктор на торцевую часть детали и высверлить отверстие под винт.
- Сделать установочное отверстие для винта во второй детали.
Как правильно подобрать стяжку
Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.
Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.
Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели. Ее используют там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.
Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.
Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.
Встроенная мебель предназначена для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, установленных в нишах или вдоль стен. Потому лучшими крепежами для них могут служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет сохранять эстетичный внешний вид конструкции.
Сегодня особенно популярна мебель, у которой отдельные детали сделаны из стеклянных полотен. Они достаточно хрупкие, потому крепеж для мебели из стекла должен иметь большой запас прочности и естественно изготовлен из других материалов. По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (зажимы, держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.
Уголок
Внешний вид этой стяжки полностью соответствует своему названию. При сборке мебели применяются уголки двух видов:
- пластиковые;
- металлические.
Вторые представляют собой металлический элемент, который загнут под углом в 90 градусов. В каждой из частей есть одно или несколько отверстий, через которые вкручиваются саморезы. Пластиковые уголки представляют собой закрытую конструкцию, похожую на пирамиду. Пример можно видеть на фото ниже.
Как видно, саморезы прячутся под небольшим пластиковым колпачком, что очень удобно. В профессиональной сфере такая стяжка используется довольно редко, т. к. обладает невысокой прочностью. Иногда они применяются для сборки деталей цокольного элемента шкафа. В некоторых случаях на мебельный уголок может быть закреплена столешница, если не предполагается перемещение стола. Лучше использовать растекс вместо уголка.
Плюсы и минусы крепежа
Крепежное соединение минификс у мастеров вызывает только положительные эмоции, так как оно обладает очевидными преимуществами перед другими видами крепежа.
Сборщики мебели придают особое значение таким достоинствам эксцентриков, потому как они:
- Легко справляются с внушительными нагрузками. Эксцентриковый крепеж очень надежен и способен претерпевать большое количество сборок/разборок деревянных конструкций без потери прочности и качества соединения.
- Весьма долговечная и экономичная крепежная деталь.
- Увеличивает жесткость изготовленного изделия.
- Эксцентрики относятся к стяжке быстрого или скоротечного монтажа. Сборка всевозможной мебели с вмонтированными минификсами минимальна по времени и для ее проведения потребуется всего лишь классическая, шлицевая отвертка.
- Элементарность сборочных работ позволяет любому обывателю осуществить монтаж своими руками.
- Абсолютно не портит эстетический вид изделия – не заметен после установки и не оставляет видимых дефектов и повреждений.
Существенных недостатков у таких зажимов не имеется, но все же некоторые минусы прослеживаются:
- Стоимость эксцентрика несколько больше, чем у типичных конфирматов. Если сборка единицы мебели предполагает значительное количество такого крепежа, то окончательная стоимость изделия изрядно возрастет.
- Технология монтажа не совсем простая, необходимо сделать три отверстия для крепления и иметь в наличии специальное, точное оборудование.
- Высокая требовательность к точности разметки, без которой обеспечить прочность сочленения узлов мебели вряд ли получится.
- Во время эксплуатационного периода стяжка может немного ослабеть.
Для получения долговечного, качественного и прочного предмета мебели стоит взять на вооружение именно такой крепежный элемент.
Технически правильно провести сборку корпусной мебели самоучкам-любителям помогут видео уроки и фотоматериалы, которые можно отыскать в интернете. Так же можно изучить инструкцию, которая прилагается к изделию.
Смотрите видео, в котором специалист рассказывает об эксцентриковой стяжке в мебельном производстве:
Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы
Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.
Стяжка эксцентриковая мебельная
Использование
Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:
- столы;
- столешницы;
- шкафы-купе;
- в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.
Крепление без втулки
Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:
- фреза диаметром примерно 15 мм;
- сверло 7 мм;
- сверло или конфирмат 5 мм;
- линейка;
- шуруповерт или дрель;
- шило;
- карандаш для отметок.
Теперь можно приступать к установке:
- Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход.
- Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра.
- В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.
Крепление со втулкой
Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.
Монтаж второй детали соединения
Перед тем как установить эксцентрик, нужно приготовить для него паз. Высверлите его, используя фрезу Форстнера. Как утверждают специалисты, для паза под эксцентрик важна глубина. В целом вы можете ограничиться 15-миллиметровым отверстием.
Следует отметить, что паз нельзя делать сквозным. Эксцентрик должен в него войти полностью на всю высоту и при этом быть на одном уровне с полотном заготовки.
Чтобы не ошибиться с местом для отверстия, используя шаблон или линейку. От нижнего края отступите 34 мм, а от бокового торца — 5 мм. Центр отверстия под паз для эксцентрика будет в точке пересечения.
Сфера применения
Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.
Основное назначение эксцентриковой стяжки — соединить детали под прямым углом. Такое соединение бывает:
- Г-образное;
- Т-образное.
Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:
- В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
- На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
- В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
- С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фиксируя соединение. Может использоваться простая отвертка, плоская или крестообразная, или шестигранный ключ.
Принцип скрепления деталей стяжкой со втулкой подобный. Различие заключается в том, что отверстие под основание винта выполняется сверлом 10 мм, в нем на клей ПВА закрепляется пластиковая втулка, куда вкручивается винт. Остальные этапы такие же, как и при использовании минификса без втулки.
Сборка мебели этим методом при наличии опыта подобной работы осуществляется просто и быстро.
Разберем, как работает этот тип крепления на примере сборки ящика для комода и непосредственно комода.
Особенности эксцентриковой мебельной стяжки, правила установки
При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.
Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.
Материалы и комплектация
Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.
Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.
Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.
В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:
Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:
Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.
После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.
Эксцентриковая стяжка: виды, особенности применения и варианты крепления
Эксцентриковая стяжка, растекс, минификс или зажим – все эти слова известны людям, которые самостоятельно изготавливают мебель. На самом деле каждое из этих определений подходит к одному виду крепежа. В сегодняшнем обзоре подробнее рассмотрим ее виды, размеры и особенности применения.
Что это такое
Это самый распространенный вид мебельного крепежа, который состоит из самого эксцентрика, стойки и футорки. Последний выполняет роль гайки. Все они разделяются по следующим видам:
- диаметру и размеру;
- длине самой стойки;
- тип крепления стойки (винт или саморез);
- тип футорки.
Применяется подобный крепеж для изделий из ДСП или ЛДСП по типу «сборка – разборка». Если вы изготавливаете мебель для себя и знаете, что она будет часто переезжать с места на место, то лучше использовать именно такие элементы.
Эти соединения предпочтительно использовать при сборке, где не должно быть видно следов крепежа. Виден будет только сам эксцентрик и то только с внутренней части. В дальнейшем его можно будет скрыть дополнительной заглушкой.
Достоинства и недостатки
У мебельного соединения есть свои бесспорные преимущества, которые ценят мастера. А именно:
- Быстрота. С его помощью можно без лишних усилий собрать изделие. Для работы достаточно лишь подготовить обычную плоскую отвертку.
- Это самый надежный тип соединения. Выдерживает большую нагрузку. Идеально подходит для частых сборок-разборок. При этом не теряется качество и прочность соединения.
- Абсолютно не портит лицевую сторону изделия. При сборке важна эстетика. Они будут заметны лишь с внутренней стороны изделий.
Имеет хорошие положительные качества, но найдутся и некоторые недостатки. Рассмотрим их:
- Высокая стоимость. В отличие от них обычные конфирматы считаются бюджетными элементами. Если предполагается большое количество соединений, то наличие эксцентриков увеличит ее цену в несколько раз.
- Сложная технология установки. Использовать конфирмат намного проще. Для него понадобится только два отверстия. С минификсом все гораздо сложнее. Их нужно будет три.
- Необходимо иметь точное оборудование. Без него тяжело сделать точную разметку идеально ровно. В противном случае собрать мебель не удастся.
Серьезных недостатков подобные крепежи не имеют. Если хотите, чтобы изделия получились прочными и долговечными, то стоит выбирать только такой элемент.
Разновидность
Существует несколько минификсов, с которыми встречается каждый мебельный мастер:
- шток;
- эксцентрик;
- втулка (пластиковая или металлическая).
Также в продаже можно найти двухсторонние и угловые эксцентриковые стяжки. Но в современном производстве мебели их не используют, так как они считаются неудобными в работе.
Самым популярным крепежом на сегодняшний день является специальный эксцентриковый зажим, на штоке которого сделана резьба под ДСП.
Использование
Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:
- столы;
- столешницы;
- шкафы-купе;
- в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.
Во всех этих случаях соединения должны быть скрыты. Шток скрывается внутри детали, а эксцентрик заметен только изнутри.
Крепление без втулки
Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:
- фреза диаметром примерно 15 мм;
- сверло 7 мм;
- сверло или конфирмат 5 мм;
- линейка;
- шуруповерт или дрель;
- шило;
- карандаш для отметок.
Перед работой помните, что при установке на поверхности необходимо сделать три отверстия.
Теперь можно приступать к установке:
- Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход.
- Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра.
- В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.
Крепление со втулкой
Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.
Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.
Конфирмат
Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.
Рис.1. Конфирмат – применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).
Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.
Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

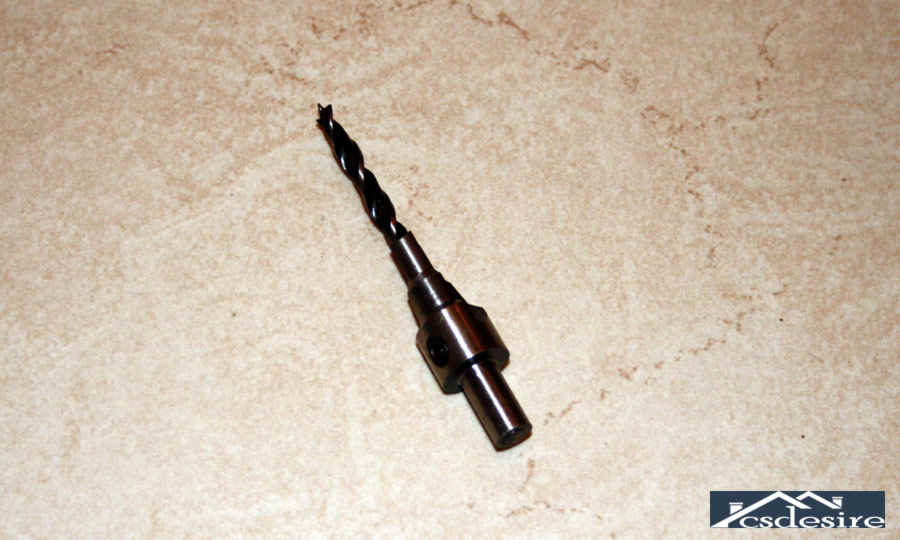

Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.
Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.
Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.
Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.
Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.
Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости
В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.
Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.
Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку
Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.
Рис.5. Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.
Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.
Как пользоваться стяжкой: фиксация
Эксцентриковый крепеж служит для соединения двух деталей изделия. Рассмотрим принцип её действия на примере крепления ножки стола.
Как же установить стяжку в детали письменного стола?
В верхней части ножки стола необходимо просверлить два отверстия для металлического фиксатора.
Два аналогичных отверстия просверливают и на торцевой части стола (над только что изготовленными отверстиями). В итоге получаем сквозной канал.
На столешнице сверлят ещё два отверстия (на этот раз глухих) с тем же расположением относительно друг друга.
В полученные отверстия вкручивают шток с Т-образной головкой.
Ножку стола прикладывают к столешнице так, чтобы шток смог пройти через заготовленный сквозной канал, оказавшись в центре отверстия для фиксатора, и вошел в сам фиксатор.
После этого эксцентрик проворачивают по часовой стрелке до упора. Так стяжка фиксирует шток.
Эксцентриковая стяжка − лучшее крепление для мебели. Однако нужно делать точные отверстия под эксцентрик и шток крепежа, иначе поломаются и замок, и детали изделия.
Стяжка эксцентриковая: что по ценам?
Купить детали для эксцентриковой стяжки мебели можно:
- в Москве от 2 руб;
- в Киеве − от 0,40 грн.
Неровное напольное покрытие может испортить вид интерьера . Кроме того, на такие покрытия невозможно укладывать ни ламинат, ни паркет. Поэтому, в первую.
Металлокассеты для фасадов Использование вентилируемых фасадов уже долгое время не является новшеством. Перспективным новичком среди отделочных.
Прочность и надежность бетонной стяжки имеет свои пределы, и хотим мы того или нет, но со временем может потребоваться ремонт или полная замена стяжки.
«Сайберия» Строительство домов и строительные услуги
Инструкция по созданию отверстий под эксцентриковую стяжку
Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.
В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон
Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока
Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм
Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток
Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.
Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы
Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали
Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель
Далее нужно высверлить проход для штока
Цены на модельный ряд дрелей
Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.
При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем
При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.
Стяжка эксцентриковая: виды
Эксцентриковые стяжки состоят из эксцентрика, стойки и гайки (футорки). В зависимости от производителя, разделяют на:
- минификс;
- рондофикс;
- рафикс.
Фото 1 — ST01-46-1WZN-01 BOYARD
Крепеж минификс
Минификс используют для сборки мебели из ЛДСП. Чаще всего его применяют для мебели типа «разборка-сборка», которую часто перевозят с одного места на другое; либо для сезонной мебели — столы и диваны для веранд, мебель для пикника; либо в тех случаях, когда по дизайн-проекту на мебели или ее части с лицевой стороны не должно быть видимого крепежа.
Минификс — это полускрытый мебельный крепеж. В собранном виде просматривается только эксцентрик с внутренней стороны крепления.
Фото 2 — Минификс ДПЛИТ 16 мм D=15 мм, БОЛТ 34 мм без футорки
Преимущества МФ:
- Быстрый монтаж. Сборка мебели из деталей с уже установленными минификсами не занимает много времени. Для сборки достаточно простой плоской отвертки.
- Надежность. Такая фурнитура может выдержать много циклов «сборка-разборка» без потери качества и прочности соединения.
- Эстетика. Крепления не видно с лицевой стороны. Эксцентрик можно установить в малозаметной части узла крепления.
Фото 3 — Минификс пластиковый с винтом Ø 25 мм Blum
Недостатки минификса:
- Стоимость выше, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
- Сложная технология установки. Если при установке конфирмата необходимо сделать два крепежных отверстия, то при установке минификса таких отверстий уже понадобится три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.
Фото 4 — Стальной крепеж
Крепежная фурнитура для мебели рондофикс
Рондофикс в сборке — это альтернативный вариант минификса. Его преимущество в мобильности и многократной сборке/разборке без повреждений мебельной фурнитуры и деталей. Монтаж такой же, как и у минификса.
Фото 5 — Крепежная фурнитура для мебели рондофикс (rondoRfix)
Эксцентриковая стяжка рафикс
Разберем процесс установки эксцентриковой стяжки на примере рафикса от компании Hettich. Она проще в установке, чем минификс, и позволяет монтировать полки на крепеж сверху, что очень удобно и выглядит аккуратнее.
Фото 6 — Рафикс VB 35/16 (никелированная)
Для установки нам потребуется:
- дрель с фрезой Форстнера 20 мм и сверлом 5 мм;
- столярный угольник и карандаш для разметки;
- молоток;
- отвертка.
Фото 7 — Рафикс эксцентрик + винт 6х11
Начнем присадку с полок. Откладываем от заднего края расстояние 50 мм и 250 мм (эти размеры мы потом перенесем на вертикальную стойку). От края полки проводим перпендикуляр и откладываем на нем 9,5+/-1 мм. Это будет центр сверления.
Фрезой Форстнера сверлим глухие отверстия глубиной 13 мм (обязательно приложить к торцу стяжку и посмотреть, достаточная ли получилась глубина). Ставим стяжку над отверстием, тщательно выравниваем (второй попытки не будет) и забиваем молотком или киянкой.
С полкой закончили, переходим ко второй части стяжки. На уровне центра предполагаемой полки проводим перпендикуляр. На нем от задней части откладываем те же расстояния, что и на полке (50 и 250 мм). Рассверливаем их 5 мм сверлом — отверстия глубиной 8 или 11 мм (в зависимости от вида ввинчиваемого штока).
Закручиваем штоки в полученные отверстия. Совмещаем полку со стойкой, заводим штоки в пазы эксцентриков и заворачиваем последние. Полка при этом плотно притягивается по месту.
Фото 8 — Messan Raffix Hafele D20 мм белая с эксцентриком + винт D6x7.5 мм
