Эксплуатация бензопилы штиль 180

Как правильно запустить бензопилу: инструкции

Рассмотрим основные этапы, которых нужно придерживаться для того, чтобы правильно завести бензопилу Штиль.

• Прежде чем осуществить запуск, необходимо привести в действие цепной тормоз. Он активизируется при нажатии на него по направлению вперед (как показано на фото).
• Снять защитный чехол с шины.
• В случае, если модель имеет декомпрессионный клапан, его стоит привести в положение включения, что позволит облегчить завод мотора инструмента.

• Нажать на топливный насос для уменьшения числа подкачек и облегчения запуска.
• Комбинированный рычаг необходимо включить в режим холодного запуска. Для этого необходимо заблокировать газовый рычаг, а комбинированный рычаг нажать до упора вниз.
• Перед началом запуска системы необходимо обеспечить ровную поверхность. При этом режущая часть должна находиться на расстоянии от земли, иначе при запуске она затупится.
• Возьмите инструмент обеими руками, при этом он должен находиться на земле. Левая рука должна находиться на ручке бензопилы, а правая – у пускового троса. Правой ногой зафиксируйте инструмент, наступив на заднюю ручку.

• Аккуратно натяните тросик пуска правой рукой, до тех пор, пока не почувствуете сильное сопротивление. Приложив усилие, дерните пусковой тросик несколько раз, запуская двигатель ненадолго. При этом, во избежание истирания, рекомендуется тросик тянуть по направлению вверх от корпуса.
• После кратковременного запуска мотор глохнет. Теперь переместите комбинированный рычаг наверх на один щелчок. Рычаг должен принять положение полугаза.

• Еще раз дерните за пусковой тросик, чтобы завести двигатель бензопилы.
• Когда мотор запущен коротким нажатием пальца, приведите в работу рычаг газа. Комбинированный рычаг автоматически будет переведен на состояние холостого хода.
• Не прикасаясь к рычагу газа, переместите бензопилу.
• Потянув ручку на себя, снимите цепной тормоз. Положение левой руки остается неизменным, рука находится на ручке. Цепь будет разблокирована после соответствующего щелчка.

О том, как правильно завести бензопилу, на видео можно увидеть детальное описание. Воспользовавшись этой подробной инструкцией, можно получить навыки того, как заводить бензопилу.

Что делать, если бензопила не заводится?

Но что же делать в том случае, когда все этапы, указанные в инструкции по эксплуатации, соблюдены, а бензопила все таки не заводится? Независимо от производителя бензопилы – Штиль, Хускварна, Партнер, Урал, Дружба – можно выделить ряд общих мероприятий по заводу инструмента.

Ниже приведены практические советы профессионалов, которые были проверены на практике и имеют доказанную эффективность:

1. Не нервничайте, не пытайтесь регулировать карбюратор бензопилы.
2. Отложите инструмент в сторону и дайте ему «отдохнуть». Причина может быть просто в том, что залиты свечи. Дайте возможность им просохнуть.
3. Возьмите инструкцию по эксплуатации. Снова повторите попытку завести пилу. Пильный тормоз при этом включать не надо.
4. Если это не помогло, попробуйте снять крышку с корпуса бензопилы и удалить воздушный фильтр. Так вы сможете проверить чистоту фильтра и одновременно облегчить процесс запуска.
5. Произведите замену свечей. Если нет возможности установить новые свечи, можно воспользоваться старыми, предварительно сняв и прокалив их.
6. В случае, если появился посторонний резкий запах, значит, в двигатель бензопилы попали излишки топлива. Чтобы исправить эту ситуацию, необходимо снять свечу и, перевернув пилу отверстием вниз, слить излишки. Не возвращая пилу в нормальное положение, резко натяните стартер несколько раз. Так вы добьетесь того, что продукты горения покинут камеру. Свечу необходимо насухо протереть и прокалить, а затем снова вкрутить и завести, не устанавливая фильтр.
7. Необходимо проверить поверхность поршня на предмет наличия в нем топлива. Если вы выкрутили свечу и сквозь отверстие заметили, что внутри сухо, необходимо ввести в камеру немного топлива с помощью шприца. Причиной проблем в таком случае может стать засор, который мешает подаче топлива к двигателю. Если двигатель удастся запустить с помощью малого количества топлива, то тяга позволит ликвидировать засор и проблема будет решена.
8. Два последних действия можно совершать лишь при условии сухой свечи.
9. Проверьте исправность стартера. Без стартера бензопилу завести невозможно.
10. Проверьте блок зажигания на наличие искры.
11. Попробуйте аккуратно снять глушитель инструмента и завести его без него.

Для каждой пилы характерны свои особенности завода. Как завести бензопилу Хускварна, можно посмотреть на видео. Тщательно соблюдайте инструкцию, и пила прослужит вам длительное время.

Как правильно пилить: советы и рекомендации

• Специальная одежда, обувь со стальными вставками и приспособления (шлем, очки, наушники, плотные перчатки) для работы бензопилой надежно защитят от возможных повреждений.
• Никогда не держите бензопилу одной рукой, необдуманное ловкачество может привести к травматизму.
• Практичный совет для начинающих пользователей – вначале поработать с опытным наставником, освоить приемы, способы работы, затем только пользоваться бензопилой самостоятельно.
• При выполнении распилов необходимо правильно удерживать пилу так, чтобы ноги находились в стороне от линии резания, пила должна находиться сбоку от оператора. Никогда слишком не наклоняйтесь над работающим инструментом, чтобы не потерять равновесие.
• Нельзя работать с поднятой пилой выше плеч, на неустойчивых подставках или лестнице.
• Пилить кончиком шины запрещено, поскольку возникает большая вероятность отдачи, пилить следует всей поверхностью шины, а концом направлять и как бы вгрызаться в древесину.
• При выполнении распилов следует помнить, что верхняя часть цепи движется вперед и, соответственно, ведет пилу вперед. При пилении нижней частью шины, наоборот – цепь движется назад и тянет инструмент назад.
• После выполнения определенного объема работ, не забывайте выключать пилу и устанавливать тормоз цепи. Категорически запрещены какие-либо перемещения с работающей бензопилой.
• Всегда отдавайте отчет своим действиям, работайте серьезно и обдуманно.

В представленных видео уроках можно ознакомиться со способами работы с бензопилой в разных ситуациях, научиться не только заготавливать дрова на зиму, а пилить бревна на доски, выполнять резку других материалов, пилить лед бензопилой, распиливать бревно вдоль.

Три класса устройств

В настоящее время на российском рынке можно найти большое количество бензопил, которые можно разделить на три класса:

1. К первому классу относятся простые бытовые устройства, которые предназначены для несложных домашних нужд. Чаще всего такие бензопилы имеют небольшую мощность, но со всеми своими обязанностями они справляются очень хорошо. При помощи такой бензопилы можно спилить гнилое дерево или заготовить для бани дрова. Не смотря на то, что функционал таких пил минимальный, это легко компенсируется эргономичным управлением и их небольшим весом.
2. Ко второму классу относятся так называемые полупрофессиональные модели, которые способны выполнять практически любые работы — от ремонтно-строительных задач и вплоть до валки деревьев. Но при этом такие модели имеют один существенный минус — они не предназначены для работы по 8-10 часов в сутки. Именно по этой причине они называются полупрофессиональными. Чаще всего лесорубы используют такие пилы в качестве сучкорезов.
3. К третьему классу относятся профессиональные пилы, которые являются отличным решением для людей, которые специализируются на вырубке леса. Такие устройства могут использоваться по 10-15 часов в сутки, позволяя при этом работать без перерыва по 8-10 часов.

Особенности устройства

Устройство бензопилы Штиль 180 отличается простотой, разработчики приложили немало усилий, чтобы бытовой прибор имел все достоинства профессиональной модели и был доступен новичкам в данной сфере. Конструктивные особенности позволяют эксплуатировать прибор пользователям с различным уровнем подготовки:

• Схема карбюратора бензопилы Штиль 180 дает возможность регулировать узел самостоятельно, используя специально сконструированный винт.
• Конструкция позволяет использовать шины разных габаритов. Обычная, предусмотренная производителем, шина на бензопилу Штиль 180 составляет четырнадцать дюймов, при необходимости вы сможете установить модель в шестнадцать дюймов. Данная особенность дает возможность существенно повысить производительность.
• Двухтактный одноцилиндровый двигатель работает на смеси, состоящей всего из двух компонентов – бензина и масла, к выбору которых нужно относиться максимально ответственно, так как от этого напрямую зависит качество и срок эксплуатации.
• Чтобы запустить двигатель потребуется потянуть за провод стартера.

Приготовление топливной смеси для цепной пилы.

Поскольку на большинство цепных пил, доступных потребителю, производитель ставит двухтактные моторы, не предусматривающие отдельной смазки трущихся деталей, очень важно при обкатке приготовить правильную топливную смесь. Готовится она из бензина и двухтактного моторного масла в определенной пропорции, рекомендуемой заводом изготовителем бензопилы

Какой бензин брать для топливной смеси?

За основу берется бензин с октановым числом не менее 90. Для России, Беларуси, Казахстана и других стран СНГ оптимальным вариантом топлива будет марка АИ-92. Избегайте применения сомнительных видов топлива, а так же использования каких либо присадок, повышающих октановое число. Со временем присадки теряют свои свойства, а бензин становится низкомарочным.

Использование топлива с низким октановым числом при обкатке и эксплуатации цепной бензопилы вызывает неравномерную работу двигателя и его постукивание. При этом наблюдается повышение температуры мотора и увеличение нагрузки на коренные подшипники. Мнимая экономия чаще всего приводит к выходу из строя цилиндро-поршневой группы, требующей существенных средств для ее восстановления.

Часто у новоиспеченных владельцев бензопил возникает вопрос, какой бензин лить в бак инструмента: этилированный или неэтилированный? Этилированное топливо применяется для пуска двигателя без катализатора. Если же Ваша пила с катализатором (зеленая крышка бензобака), то используйте неэтилированный вид топлива.

Какое масло использовать в топливной смеси, и в каких пропорциях?

Как для обкатки, так и для постоянной эксплуатации бензопилы используется двухтактное моторное масло. Если не хотите рисковать и экспериментировать, то приобретайте смазку рекомендуемую производителями инструмента. Как правило, для них ГСМ изготавливают под заказ крупные компании. Это позволяет производителю цепных пил и прочего бензоинструмента гарантировать надлежащий пуск и безотказную работу своих изделий.

Поскольку фирменные масла для бензопил Husqvarna, Stihl, Partner, Oregon, Jonseredразливают из одной бочки, то обкатать инструмент можно любом из указанных

При этом очень важно учитывать рекомендации как на инструкциях к маслам, так и рекомендации производителей цепных пил. Используя фирменные ГСМ, при приготовлении топливной смеси, придерживайтесь инструкции по эксплуатации бензоинструмента

Рекомендуемые пропорции ГСМ при приготовлении топлива
Обкатываемая бензопила	Пропорция	Бензин, (литры)	Масло, (литры)
Husqvarna до 1,5 кВт	1:40	1	0,025
Husqvarna свыше 1,5 кВт	1:50	1	0,020
Stihl до 1,5 кВт	1:40	1	0,025
Stihl свыше 1,5 кВт	1:50	1	0,020
Partner	1:40	1	0,025
Partner	1:33	1	0,030

В случае отсутствия фирменных масел обкатывать новую бензопилу можно используя смазочные материалы сторонних производителей класса JASOFB или ISOEGB. Согласно инструкции соотношение компонентов берется из расчета 1:33. При этом производитель инструмента не рекомендует брать четырехтактные моторные масла и двухтактные для лодочных моторов с водяным охлаждением, маркируемые как TCW.

Готовить топливную смесь для обкатываемой бензопилы следует в чистой емкости, предназначенной для хранения ГСМ.

1. Отлейте в тару половинную порцию необходимого бензина;
2. Добавьте требуемое количество масла;
3. Аккуратно смешайте компоненты;
4. Влейте оставшийся бензин и перемешайте.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Неполадки механизма запуска и зажигания

Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.

Общий вид зажигания бензопилы 180

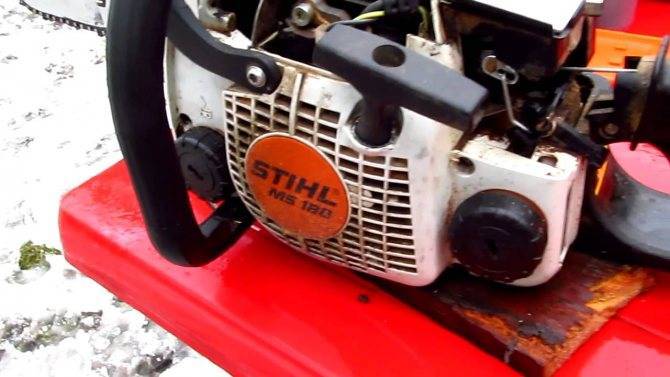

Стартер бензопилы Штиль 180 в сборе

Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.

Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.

После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

• производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
• надевается и закрепляется шина;
• натягивается цепь;
• правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
• топливная смесь заливается в бак;
• масло для смазки цепи заливается в бак;
• проверяется надежность натяжения крепежей;
• согласно инструкции проводится запуск пилы;
• проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
• проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

• состояние цепи, заточка;
• натяжка цепи;
• затяжка крепежей;
• заполнение топливного и масляного баков;
• наличие смазки цепи;
• холостой ход и т. д.

После распиловочных работ производится:

• чистка бензопилы;
• ослабляется натяжение цепи (обязательно);
• заточка цепи (при необходимости);
• состояние шины, ее износ;
• обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

• отсутствует топливная смесь;
• нет контакта на свече зажигания;
• обрыв высоковольтного провода;
• топливный насос не качает;
• забились топливопроводы;
• проблемы со свечей;
• не отрегулировано зажигание;
• заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

• нагар на свече зажигания;
• свеча износилась, необходима замена (через 100 часов работы);
• карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

• не отрегулирован карбюратор;
• засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

• стартер;
• маховик, он же узел охлаждения;
• блок зажигания;
• механизм сцепления и тормоза;
• карбюратор с компенсатором STIHL;
• воздушный фильтр;
• топливный и масляный бак;
• глушитель;
• антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Можно ли ремонтировать пилу своими руками?

Это самый первый вопрос, возникающий перед владельцем бензопилы Штиль 180, которая по каким-то причинам перестала нормально функционировать. Ответить на который однозначно не получится. Правильным будет сказать: можно, но нужно ли?

Производить ремонт бензопилы в сервисном центре конечно дороже, чем попробовать исправить неполадки своими руками, но пользуясь услугами специалистов, вы получаете гарантии и уверенность в том, что бензопила будет правильно настроена и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, касающийся выбора ремонтировать самостоятельно или нет, это то, что для диагностики бензопилы и её дальнейшей разборке и ремонта, необходимо иметь некоторые специфические инструменты и определенные знания конструкции пилы. В противном случае у вас не получится даже открутить и снять маховик, не повредив при этом.

Устройство системы смазки

Зависимо от бренда бензопилы, детали смазочной системы могут малость различаться конструктивно, но их полное количество и схема подключения остается постоянной.

Главные составляющие детали системы смазки, это:

• масляный бак расположенный, обычно, в картере мотора.
• Фильтрующий элемент, устанавливается в баке.
• Маслопровод, это шланг маленького поперечника из маслостойкой резины.
• Сердечко системы – масляный насос.
• Шестерня червячной передачи передающее усилие от мотора на насос.
• Шина бензопилы, она тоже может считаться элементом системы смазки, потому что имеет особые отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некие элементы, предназначенные конкретно для обеспечения смазки.

Вывод

В продаже можно встретить еще один вид бензопилы данного производителя. Stihl MS 180-16. Он оснащен шиной, размер которой составляет 16 дюймов. По этой причине, в собранном состоянии, инструмент имеет более внушительные размеры, и его можно использовать для вырубки деревьев, размер которых достигает 30 сантиметров в диаметре.

Перед покупкой вы должны спросить, какое качество имеет карбюратор цепной пилы «Штиль-180», поскольку это во многом зависит от производительности инструмента. Только таким образом вы можете быть уверены в приобретении качественного инструмента, который будет длиться долгое время, а также он будет правильно выполнять все задачи.
