Электроконтактный манометр

Немного теории о принципах измерении уровня вакуума

Давление – это воздействие частиц газа на определённую площадь. Во многих областях малые величины давления, например  в промышленности и научных исследованиях, невозможно измерить прямым методом измерения. В высоком и сверхвысоком вакууме газовые частицы имеют достаточную большую длину свободного пробега. Поэтому давление можно определить путём ионизации газовых частиц в результате их столкновения с ускоренными заряженными частицами, направленными электрическим полем на электроды, измерения величину тока. В зависимости от метода ионизации выделяют два типа ионизационных вакуумметров: необходимые для ионизации частицы эмитируются в результате высокого напряжения и разряжения частиц из холодного катода, или они образуются в результате накаливания филамента (горячего катода).

Преимущества и недостатки

Как и любые технические приборы, ЭКМ имеют свои преимущества и недостатки.

Недостатки:

  • Ограничение мощности нагрузки из-за слишком малого значения предельного тока коммутации, который имеет диапазон от 0,3 до 0,5 А (ЭКМ со скользящими контактами) до 1 А (контакты с магнитным поджатием);
  • Высокая стоимость, по сравнению с реле давления, цена может быть больше в два или три раза.

Преимущества:

  • Визуализация настроек четкая и понятная;
  • Настройка пределов срабатывания достаточно проста и не требует специальных ключей, особых знаний и большого количества времени;
  • Сборка в едином корпусе, что позволяет не использовать дополнительных тройников при подключении.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

  • Энергетика;
  • Металлургия;
  • Нефтегазовая и нефтехимическая промышленность;
  • Системы водоснабжения;
  • Машиностроительные установки;
  • Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

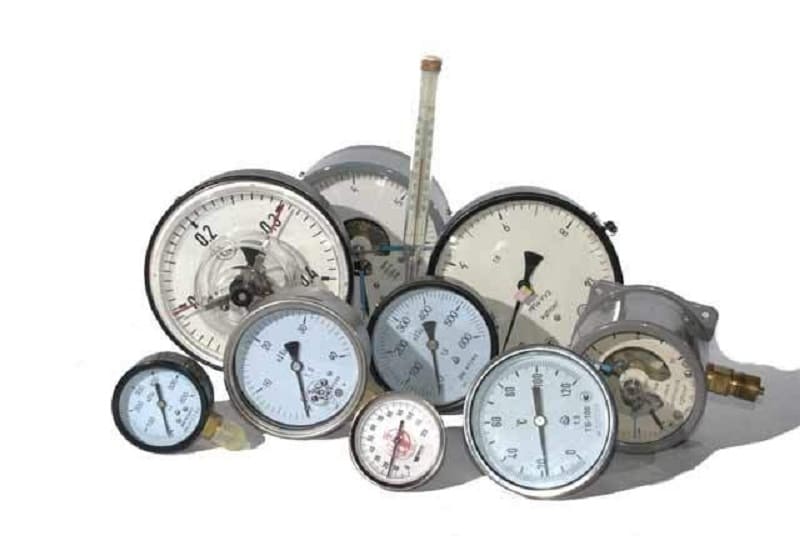

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

  • ТМ (ТВ, ТМВ), 10-ой серии;
  • PGS23.100, PGS23.160;
  • ЭКМ100Вм, ЭКМ160Вм;
  • ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Электроконтактные манометры ЭКМ

Электроконтактные манометры (ЭКМ) — пружинный манометр с электроконтактами, который применяется в системах автоматического контроля, регулирования и сигнализации.

Контактная часть располагается над передаточным механизмом и состоит из двух передвижных контактов. Контакты замыкаются и размыкаются непосредственно самой рабочей стрелкой манометра при достижении измеряемым манометром установленных пределов.

Замыкание одного из контактов рабочей стрелкой вызывает соответствующее действие системы автоматики. Одновременно эти приборы обеспечивают визуальную индикацию контролируемого параметра. Класс точности (электроконтактных манометров ЭКМ) прибора 2,5 %. Назначение электроконтактных манометров ЭКМ. Такие манометры преднязначены для измерения избыточного давления некристализующихся, неагрессивных сред (например природного газа) и дискретного управления электрическими цепями регулирующих и вспомогательных устройств. Основные параметры манометров ЭКМвм:

Резьбовое соедиенение штуцера — М20х1,5. (Встречается исполнение манометров с другой резьбой).

Материал механизма прибора, штуцера, измерительной пружины — медный сплав.

Обзорное стекло: техническое.

Материал циферблата: в зависимости от исполнения (разновидности: сталь или алюминиевый сплав).

Фон циферблата окрашен в белый цвет.

Манометры производятся по электрическим схемам согласно ГОСТ 2405-88.

Примеры обозначения манометров ЭКМвм:

Манометр ЭКМ160НВм-1,0МПа-G1/2 — Манометр электроконтактный (ЭКМ), диаметр корпуса 160мм., материал корпуса — сталь нержавеющая (Н), степень защиты IP54, на микровыключателях (Вм), со шкалой 0 до 1,0МПа, присоединительная резьба — G1/2. Манометр ЭКМ100Вм-1,6МПа — Манометр электроконтактный (ЭКМ), диаметр корпуса 100мм., на микровыключателях (Вм), со шкалой от 0 до 1,6МПа, присоединительная резьба М20х1,5.

Степень защиты по ГОСТ 14254-96: IP40 — для манометров с корпусами из черной стали, IP54 — для манометров с корпусами из нержавеющей стали.

Приборы производятся в соответствии с ГОСТ 2405-88 и ТУ РБ 37388602.001-96. Средний срок службы приборов — 10 лет.

Также приводим для примера другой тип электроконтактных манометров: Электроконтактные манометры ЭКМ-2005.

Глубина перенастройки диапазона — 4:1 Выходной сигнал (опция) — 4…20 мА Питание —

110…249 В, (40…100 Гц), =150…249 В (возможно питание от цепей коммутации) Сигнализирующие устройства — 2 электромагнитных реле (=/

Электроконтактные манометры ДМ2010ф, ДВ2010ф, ДА2010ф:

Назначение Электроконтактных (сигнализирующие) вакуумметров и мановакуумметров ДМ2010ф, ДВ2010ф, ДА2010ф предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления. Стандартное исполнение контактной группы — с магнитным поджатием. Технические данные Диаметр корпуса — 100 мм. Резьба штуцера — М20х1,5., Класс точности приборов — 1,5. Среда-жидкости, пар, газ, в т.ч. кислород. Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф: ДМ2010ф
0-100кПа
0-160кПа
0-250кПа
0-400кПа
0-600кПа
0-1МПа
0-1,6МПа
0-2,5МПа
0-4МПа
0-6МПа
0-10МПа
0-16МПа
0-25МПа
0-40МПа
0-60МПа
0-100МПа
0-160МПа
ДВ2010ф
-100-0кПа
ДА2010ф
-100-0-60кПа
-100-0-150кПа
-100-0-300кПа
-100-0-500кПа
-100-0-900кПа
-0,1-0-1,5кПа
-0,1-0-2,4кПа

Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф:

Для ознакомления с этим типом манометров, приведено лишь несколько основных видов Электроконтактных маномометров ЭКМ, для того чтобы можно было иметь хоть какое-то представление о них. Также приведены диапазоны измерений, чтобы было легче ориентироваться при поиске и выборе нужного манометра.

Если статья оказалась полезной

, в качестве благодарностивоспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее.

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

  • Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
  • На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
  • Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
  • Индикаторная стрелка вращается независимо от задающих.
  • К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
  • Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Рвкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

  1. Одноконтактное нормально разомкнутое.
  2. Одноконтактное нормально замкнутое.
  3. Двухконтактное, оба нормально замкнутых.
  4. Двухконтактное, оба нормально разомкнутых.
  5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
  6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

Расчет мощности конвектора по объему помещения

Согласно положениям СП 60.13330.2012, для обогрева помещений с очень высокими и низкими потолками необходимо 41 Вт на 1 куб. м объема. Зная длину, ширину комнаты и высоту потолка, вы сможете рассчитать мощность отопления на калькуляторе по формуле:

где abc – формула расчета объема;

0,041 кВт – норматив тепловой энергии.

Рассчитаем мощность конвектора для комнаты 3х4 м с потолками 2 м:

(3*4*2) * 0,041 = 0,984 кВт

Для обогрева такой комнаты потребуется конвектор мощностью 1 кВт (без учета повышающих коэффициентов).

Информируем о создании BIM-моделей внутрипольных конвекторов Techno Usual для системы Revit. В семействе реализованы два метода подбора, два уровня детализации, а также… | 1 октября 2020

На выставке мы представим весь ассортимент нашей продукции. Ждем вас на нашем стенде А5091! Для бесплатного прохода на выставку необходимо пройти регистрацию с… | 14 января 2020

Представляем новый цвет декоративных решеток из анодированного алюминия – «коньяк». Подробности – в разделе «Декоративные решетки».… | 12 июля 2019

г. Москва, ул. Малая Семеновская, д. 9, строение 3

с 10:00 до 18:00 по будням

Московская обл., микрорайон Востряково (деревня Заборье), ул. Рябиновая, стр. 10, Агрокомплекс

Контактное лицо на складе: Максим

Источник

Подключение экм к пускателю

  • admin
  • Стройка и ремонт

Электроконтактные манометры получили очень широкое распространение в системах автоматики безопасности котельных, ТЭЦ и ЦТП. Они не только контролируют давление, но также отлично позволяют осуществлять управление производственными процессами, в частности, включение-выключение насосов. В данных аспектах ЭКМ являются прекрасной альтернативой реле давления. Например, для обеспечения контроля давления водогрейного котла в допустимых пределах необходимо либо два реле давления (отдельно реле низкого и отдельно реле высокого давления), либо всего лишь один электроконтактный манометр с двумя контактными группами.

Промышленностью выпускаются следующие виды ЭКМ:— электроконтактные манометры на микровыключателях;— электроконтактные манометры с магнитомеханическими контактами;— взрывозащищенные.

Чтобы понять, будет ли оправданно применение электроконтактного манометра в данной конкретной схеме, нужно рассмотреть достоинства и недостатки данного прибора.

При установке ЭКМ не потребуется никаких тройников или фитингов, так как он уже собран в едином корпусе для коммутационных контактов и контрольного манометра. То есть в одном приборе мы можем не только контролировать давление, но и видеть текущее его значение. Также достоинствами электроконтактного манометра является простота его настройки, а также более точная визуализация настроенных пределов срабатывания по давлению. Пределы настраиваются с помощью контактных стрелок, без использования специализированного инструмента, необходима только индикаторная отвертка.

Недостатком ЭКМ являются низкие токи коммутации (всего 300-500 мА), что требует подключение управляемых устройств большой мощности производить через промежуточные реле во избежание обгорания контактов манометра.

Принципиальные электрические схемы электроконтактных манометров

Типы исполнения электроконтактных манометров: 1 — указательная стрелка; 2,3 — электроконтактные уставки; 4,5 — зоны замкнутых и разомкнутых контактов соответственно; 6,7 — объекты воздействия

Электроконтактные манометры имеют типовую схему функционирования, которая может быть проиллюстрирована на предыдущем рисунке. При увеличении давления и достижении им определённого значения указательная стрелка 1 с электрическим контактом входит в зону 4 и замыкает с помощью общего контакта 2 электрическую цепь прибора, что в свою очередь, приводит к включению в работу объекта воздействия 6.

Электроконтактный манометр ДМ2010СгУ2 исполнения 5

В зависимости от назначения используются различные модификации ЭКМ, имеющие следующие исполнения электрических схем:Исполнение 1 – с одним контактом на замыкание;Исполнение 2 – с одним контактом на размыкание;Исполнение 3 – с двумя контактами на размыкание-размыкание;Исполнение 4 – с двумя контактами на замыкание-замыкание;Исполнение 5 – с двумя контактами на размыкание-замыкание (левый контакт – размыкающий, правый – замыкающий);Исполнение 6 – с двумя контактами на замыкание-размыкание (левый контакт – замыкающий, правый – размыкающий).

Подключение электроконтактного манометра

Самые распространенные в теплотехнике схемы ЭКМ – это схемы с двумя контактами, то есть исполнения 3, 4, 5 и 6. Рассмотрим подключение на примере электроконтактного манометра ДМ2010СгУ2.

В манометрах данной марки исполнение можно определить по цвету сигнальных стрелок:— исполнение 5 – оба указателя синие.— исполнение 6 – оба указателя красные.— исполнение 3 – левый указатель (min) – синий, правый (max) – красный;— исполнение 4 – левый указатель (min) – красный; правый (max) – синий;

Подключение электроконтактного манометра к приборам электрической цепи осуществляется четырёхжильным кабелем по схеме, обозначенной на рисунке:— контакт 1 — общий провод;— контакт 2 — сигнал min;— контакт 3 — сигнал max;— контакт 4 — заземление.

Контакты пронумерованы на вилке разъема, которая располагается на корпусе манометра, на самой розетке нумерация отсутствует.

Устройство манометра

Среди плюсов данного прибора могу отметить его комплектацию. В одном прочном корпусе есть основная система и все необходимые контакты. Благодаря этому не приходится устанавливать лишние фитинги.

Помимо прочного корпуса манометр состоит из измерительного блока, ионизатора и камеры, внутри которой находится небольшая пластина. Также там размещается активный источник энергии, за счёт которого осуществляется всё действие. Снаружи корпуса есть шкала, помогающая отслеживать измерение давления. Она перемещается на несколько делений в зависимости от показателей. Весь механизм закрыт прозрачным стеклом.

Внутри установлен электрический преобразователь, которой способствует перемещению энергии. Под действием давления образуется сила, действующая на участок цепи. Измерительный блок имеет достаточно простое строение. Он состоит из двух сильфонов, которые связаны с основным рычагом, преобразующим энергию.

Особые условия

При монтаже электроконтактных манометров, а также в процессе эксплуатации прибора, надо обязательно обращать внимание на маркировку контактов. Осуществляется она посредством разных цветов. Так:

Так:

  • для минимального значения используется синий;
  • для максимума — красный;
  • общие контакты маркируются желтым цветом

Чтобы более подробно разобраться с техническими характеристиками данного оборудования, характерных для каждой отдельной модели, и сделать правильный выбор нужного вам прибора, свяжитесь с нашим представителем. Он абсолютно бесплатно проведет вам консультацию любым удобным для вас способом и поможет купить электроконтактный манометр на выгодных условиях максимально быстро.

Подключение электроконтактного (сигнализирующего) манометра

В зависимости от назначения используются различные модификации манометров ЭКМ, имеющие различные типы электрических схем: — тип 1 – одноконтактный на замыкание; — тип 2 – одноконтактный на размыкание; — тип 3 – двухконтактный на размыкание-размыкание; — тип 4 – двухконтактный на замыкание-замыкание; — тип 5 — двухконтактный на замыкание-размыкание; — тип 6 — двухконтактный на размыкание-замыкание.

(Для наглядности далее приведено обозначение возможных коммутирующих групп на электрической схеме, для манометров типа с 3 по 6)

Так, из принятых стандартов для сигнальных устройств, следует сказать о цветовой маркировке коммутационных проводов электроконтактных манометров. При изготовлении, а соответственно и при подключении коммутационных проводов манометров приняты следующие цвета:

— минимум – синий; — красный – максимум; — желтый – общий.

Реже встречаются задвижки с однофазным электроприводом

Рассмотрим автоматику управления электроприводом SP0. Данный электропривод интересен тем, что питание электродвигателя в минимальной комплектации отключается самим приводом при достижении крайних состояний – положений «открыто» и «закрыто».

Допустим, что задвижка закрыта (Рис. 4). При замыкании манометром фазового провода через вывод min и нормально замкнутые контакты кв реле времени РВ срабатывает промежуточное реле РПО. Это реле замыкает свою цепь питания контактами ко2, включает магнитный пускатель ПО контактами ко1 и подключает нулевой провод к реле времени РВ через контакты ко3. При полностью открытой задвижке конечный выключатель S3 подключает вывод 20 к выводу 22, замыкая линию фазы и включая реле времени. Через промежуток времени, определяемый реле РВ, контакт кв размыкает питание всей схемы открытия.

Схема управления закрытием задвижки аналогична рассмотренной схеме – при достижении верхнего предела давление манометр включает промежуточное реле РПЗ и пускатель ПЗ, также замыкается нулевой провод на реле времени. При полном закрытии задвижки замыкаются выводы 23 и 26 через переключатель S4, запуская реле времени. Через размыкание общего контакта кв обесточивается схема закрытия.

Включение реле времени необходимо для компенсации инерционности электроконтактного манометра. Без задержки возможно многократное срабатывание схемы до размыкания выводов min или max от общего провода.

Рис.4

Пишите ,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Это интересно: Камни для заточки ножей — виды, правила заточки, зернистость

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Описание

Принцип действия ЭКМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.

ЭКМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, светодиодный индикатор (СД) или жидкокристаллический индикатор (ЖК). Измеряемая среда подается в камеру первичного преобразователя, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сигнала первичного преобразования. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал и в цифровой сигнал, поступающий на многофункциональный индикатор. В зависимости от значения измеренного сигнала ЭКМ осуществляет регулирование значения физической величины за счет управления различными исполнительными устройствами.

Просмотр и изменение параметров конфигурации ЭКМ производится посредством кнопочной клавиатуры. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений. Также на индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

В зависимости от возможности перестройки диапазона измерений ЭКМ являются многопредельными, перенастраиваемыми.

ЭКМ выпускаются в двух модификациях ЭКМ-1005 и ЭКМ-2005, отличающихся конструктивным исполнением.

Обозначения ЭКМ в зависимости от измеряемого давления:

— ЭКМ-1005-ДА, ЭКМ-2005-ДА — манометры абсолютного давления;

— ЭКМ-1005-ДИ, ЭКМ-2005-ДИ — манометры избыточного давления;

— ЭКМ-1005-ДИВ, ЭКМ-2005-ДИВ — манометры избыточного давления — разрежения;

— ЭКМ-1005-ДД, ЭКМ-2005-ДД — манометры разности давлений;

— ЭКМ-1005-ДГ, ЭКМ-2005-ДГ — манометры гидростатического давления.

ЭКМ имеют исполнения:

— общепромышленное,

— взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь»

(ЕхХ

— взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехё),

— атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);

— взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕхё).

•J

1

I

&

В ЭКМ предусмотрено внутреннее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭКМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Принцип работы

Устройство и принцип работы газового манометра

Установка функционирует таким образом: напор среды сквозь присоединительную втулку идет во внутреннюю часть согнутой медной трубы овального сечения. Под воздействием этого давления шланг пытается выровняться. Передвижение трубы происходит на подпружиненный стержень с индикатором через баланс и тяжесть. Стрелка вращается следом за перемещением шланга, выставляя поступающее давление.

Измерительная система содержится внутри корпуса со шкалой. Оболочки оборудования, предназначенного для определения напора воды, нередко производят герметичными и еще дополнительно наполняют глицерином для подавления гидроударов, а также понижения тремора (дрожания) указателя. Чтобы уменьшить влияние таких ударов на приборы, к ним подключаются демпфирующие трубки Перкинса. Для предохранения устройства от бросков давления можно аналогично применять кнопочный клапан. В таком случае манометр (электроконтактный) показывает рабочее значение напора лишь при нажатии кнопки на вентиле.

Преимущества и недостатки

Как и любые технические приборы, ЭКМ имеют свои преимущества и недостатки.

Недостатки:

  • Ограничение мощности нагрузки из-за слишком малого значения предельного тока коммутации, который имеет диапазон от 0,3 до 0,5 А (ЭКМ со скользящими контактами) до 1 А (контакты с магнитным поджатием);
  • Высокая стоимость, по сравнению с реле давления, цена может быть больше в два или три раза.

Преимущества:

  • Визуализация настроек четкая и понятная;
  • Настройка пределов срабатывания достаточно проста и не требует специальных ключей, особых знаний и большого количества времени;
  • Сборка в едином корпусе, что позволяет не использовать дополнительных тройников при подключении.

Принцип работы манометра ЭКМ

На трубу питающего водопровода ставят прибор ЭКМ 17. В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.

В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.

Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).

Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.

Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.

При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16. Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.

Затем происходит сработка реле времени, в результате чего размыкается нормально закрытый контакт 8, отключая обмотку реле 3 от сети. Это приводит к исчезновению питания с пускателя 1 и прекращению работы насоса 18.

При этом, происходит размыкание контакта 5 (3), предотвращающего включение управляющего реле после пропадания питания на реле времени и второго реле-промежутки.

В процессе убывания воды в резервуаре происходит падение давления, в результате, при достижении нижнего предела, процесс начинается снова.

Думаю, что материал, представленный в моей статье, помог вам разобраться в принципах построения схем и технологии работы устройства ЭКМ совместно с реле и магнитными пускателями.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
