Электромагнитный клапан: назначение, применение, проверка и ремонт

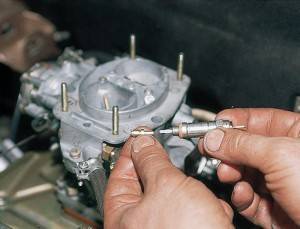

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются

Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

Электромагнитный клапан карбюратора Ваз 2109

Предпосылки для проверки электромагнитного клапана карбюратора следующие: машина периодически (либо вообще постоянно глохнет на холостом ходу). Электромагнитный клапан в карбюраторе солекс предназначен для подачи топлива в первую камеру карбюратора на холостом ходу. То есть этот клапан предназначен для того, чтобы карбюратор приготавливал рабочую смесь при закрытой дроссельной заслонке. Управляет клапаном экономайзер холостого хода — электронное устройство, включающее клапан при оборотах двигателя менее 1800 оборотов в минуту, и выключающее его при оборотах выше. Принцип работы электромагнитного клапана чрезвычайно прост: есть 12 вольт на фишке клапана — он открыт и через него течет бензин, нет напряжения — клапан закрывается и подача бензина прекращается.

Электромагнитный клапан карбюратора Ваз

Обратим внимание на один важный момент: у очень многих автомобилей данного семейства экономайзер холостого хода выведен из работы. То есть напряжение на клапан подается не с экономайзера, а напрямую, при включении зажигания

Поэтому Вам очень важно понять что управляет электромагнитным клапаном,так как сам клапан может быть исправен, а неисправна система управления клапаном. Давайте проверим сам клапан: заведите двигатель и оставьте работать на холостых оборотах (если проблема с тем, что двигатель глохнет возникает периодически)

Перед этим снимите воздушный фильтр с карбюратора, чтобы облегчить доступ к клапану. На работающем на холостом ходу двигателе снимите фишку с клапана. Двигатель должен заглохнуть. Если он не заглох, значит на вашем карбюраторе неправильно настроен холостой ход, но это уже другой вопрос. То что двигатель глохнет при снятии фишки, говорит о том, что в данный момент клапан работает. Глушим двигатель и ключом на 13 выкручиваем клапан из карбюратора. Теперь проверим его работу с помощью аккумулятора.

Подключаем +12В

Найдите кусок провода длиной сантиметров 30 и подсоедините его к массе аккумулятора. Сам клапан штырьком поставьте на клемму +12В и подключите массу к корпусу клапана.

Замыкаем массу на корпус

Должен раздаться щелчок: катушка втягивает шток клапана. Пощелкайте клапаном, если каждый раз он отрабатывает, то он исправен. Если же никаких щелчков вы не слышите, то такой клапан 100% неисправен. Если получилась такая ситуация ,что клапан работает как исправный, но при этом автомобиль иногда глохнет,то купите новый. Стоит он недорого, порядка 5$.

Протекание топлива через клапан

Если же клапан работает нормально но автомобиль всегда глохнет на холостом ходу, попробуйте следующее. Возьмите провод длиной около 1 метра,один конец его посадите на + 12 В аккумулятора, а другой на штырь клапана.Теперь клапан всегда открыт. Заведите машину, отпустите педаль газа,чтобы был холостой ход. Теперь машина глохнуть не должна, так как через постоянно открытый клапан холостого хода всегда открыт проток бензину. Если же машина все равно глохнет — продуйте клапан сжатым воздухом. Причина того, что от аккумулятора клапан работает, а от фишки нет в неисправности электронного экономайзера, но это ничего страшного, большинство владельцев девяток ездят без него. Необходимо просто протянуть провод от Б катушки зажигания на фишку клапана. Включили зажигание электромагнитный клапан открылся и открыт все время до выключения зажигания. Существенного перерасхода топлива от этого не будет.

https://mashinapro.ru/1220-klapan-2109.html https://twokarburators.ru/proverka-elektromagnitnogo-klapana-solex/ https://zen.yandex.ru/media/id/5d39599e92414d00ac68c5ab/5d4b995cbf50d500ad17d45c https://masteravaza.ru/zubilo/remont-i-ekspluataciya-zubilo/vaz-2109-ne-rabotaet-elektromagnitnyj-klapan-700 https://vaz2109.net/electrooborudovanie/elektromagnitnyiy-klapan-karbyuratora-vaz-2109.html

Экономайзер принудительного холостого хода неисправности.

Как и все системы автомобиля, система экономайзер принудительного холостого хода может иметь ряд неисправностей. Для инжекторного двигателя неисправности можно определить при помощи диагностического оборудования. Для карбюраторного двигателя придётся полагаться на свои силы. Самой распространённой является отсутствие холостого хода, то есть двигатель глохнет при полностью закрытой дроссельной заслонке. Это может быть вызвано неисправностью электромагнитного клапана, неисправностью блока управления экономайзер принудительного холостого хода, плохого контакта в соединениях. Для проверки необходимо включить зажигание. На автомобилях с карбюратором СОЛЕКС при этом должен сработать электромагнитный клапан. На автомобилях ГАЗ, ВАЗ классика с карбюратором АЗОН для срабатывания клапана необходимо нажать на педаль газа. Если клапан не сработает, то надо проводом соединить электроклапан с плюсом аккумулятора. Если при этом клапан сработает, то необходимо проверить провода подходящие к блоку ЭПХХ и к клапану или заменить блок управления. Если клапан не сработает, то клапан необходимо заменить.

Следующей неисправностью являются рывки автомобиля при движении. Причиной этой неисправности может быть неисправность блока управления ЭПХХ или датчика. Такая неисправность характерна для систем, в которых в качестве датчика, используется микровыключатель. В этом случае нарушается соединения в контактах и блок управления не получает сигнал об открытой дроссельной заслонке и при повышении числа оборотов блок управления прекращает подачу топлива. При падении оборотов до значения холостых подача топлива возобновляется, и обороты двигателя начинают повышаться. Для проверки необходимо соединить провода на микровыключателе между собой. Если неисправность пропадёт, то неисправен выключатель, если нет, то блок управления или имеет место обрыв в проводе от блока управления до микровыключателя.

Ещё одна неисправность, которую можно не заметить в процессе эксплуатации, это не отключение подачи топлива системой экономайзер принудительного холостого хода. Двигатель при этом работает устойчиво на всех оборотах, а по расходу топлива это практически не заметно. Основным показателем этой неисправности является детонация двигателя после выключения зажигания. Характерна эта неисправность для карбюратора СОЛЕКС. Возможной причиной может быть не прилегание жиклёра холостого хода к посадочному месту или заедание перекрывающей иглы электроклапана.

25/02/2014

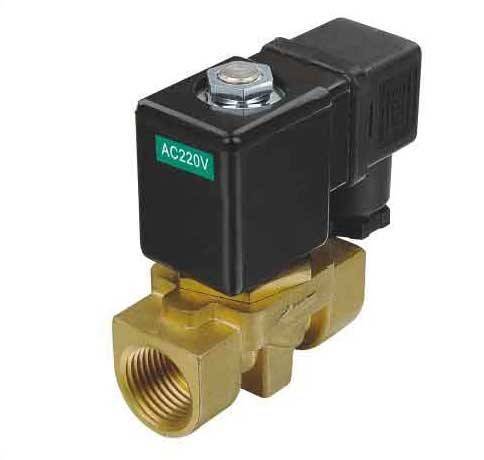

Виды и сфера применения

Область применения соленоидного клапана не ограничивается хозяйственно-бытовой деятельностью. Наряду с централизованным отоплением и водоснабжением квартир и домов запорное оборудование можно увидеть в различных технологических системах, где они работают за счет срабатывания датчиков и таймеров.

Широко используется в следующих системах:

мелиорация (полив) газонов, садово-огородных участков, оранжерей — в таких клапанах плунжер находится в нормально закрытом положении и открывается при срабатывании таймера, запрограммированного на определенный временной интервал полива;
общественные туалеты, душевые, автомойки, моечные системы в сфере автосервиса — аналогичный принцип работы клапана, основанный на периодическом срабатывании таймера, открывающего поток воды;
отопительные системы — используются как защитные устройства, предотвращающие технологические потери при порыве труб, а также восполняющие объем воды в системе при ее испарении;
в промышленности — устройства служат своего рода дозаторами для подачи жидкости для смешивания различных материалов и сырья.

Основной задачей соленоидного клапана является равномерное и дозированное распределение и подача воды. Это обеспечивает точный контроль расхода и позволяет предотвратить потери основных ресурсов предприятия.

Другая цель использования клапана — регулирование основных гидравлических параметров трубопровода. Например, в системах отопления и горячего водоснабжения соленоид устанавливается для точного контроля движения и подачи воды.

Для этого устройство подключается к датчикам, запрограммированным на определенное давление или температуру. При наполнении системы водой температура труб и радиаторов естественно повышается до критической отметки, что может быть чревато аварией. Для предотвращения нежелательной ситуации клапан срабатывает, перекрывая приток горячей воды до тех пор, пока температура в систем не выровняется.

По видам можно классифицировать соленоидные клапаны на несколько категорий:

по принципу действия — нормально открытые, нормально закрытые и бистабильные;
по типу работы — одноходовые, двухходовые, трехходовые;
по виду соленоида — постоянного и переменного тока;
по типу соединения — резьбовые и фланцевые;
по способу работу механизма — прямого и пилотного действия.

Рекомендуем ознакомиться: Виды водопроводных задвижек и особенности их ремонта

Нормально закрытые клапаны устанавливаются таким образом, что плунжер находится в состоянии “закрыто”. При возникновении электромагнитного поля он открывается, позволяя воде двигаться по трубам. Такие устройства можно увидеть в системах полива газонов, садов, оранжерей.

Нормально открытые клапаны в ждущем режиме находятся в положении “открыто” и не препятствуют току воды. Как только возникает напряжение на индукционной катушке, плунжер перекрывает воду. Такие устройства обычно устанавливаются в системах отопления, водоснабжения, канализации.

Одноходовые клапаны — простые устройства, работающие либо на перекрытие, либо пропуск рабочей среды по трубам. Двухходовые модели могут использоваться для предотвращения обратного тока рабочей среды. Трехходовые устройства — самые сложные по конструкции — используются для смешения потоков воды разных температур, например, при подключении системы “теплый пол” к централизованному отоплению.

Устройство, принцип работы и основные типы

Термопара это классический термоэлектрический преобразователь, который используется для измерения температуры, в различных областях промышленности, науки, медицины, а также в автоматических системах управления и контроля газовых котлов, плит и колонок.

Устроена она очень просто и легко может быть изготовлена самостоятельно. Два проводника из различных материалов соединяются в кольцо. Одно из мест соединения помещается в зону измерения, а второе подключаются к измерительному прибору или преобразовательному устройству.

Фото 1: Термопара для устройства газового контроля

Принцип действия термопары основан на термоэлектрическом эффекте или как его еще называют эффекте Зеебека. Оно заключается в том, что на стыке двух соединенных в кольцо проводников из разных металлов появляется напряжение. Если температура мест спайки одинакова — разность потенциалов нулевая. Но стоит один из спаев поместить в область с более высокой или более низкой температурой, появляется напряжение отличное от нуля и пропорциональное разнице температур. Коэффициент пропорциональности различен для разных металлов и называется коэффициентом термо-ЭДС.

Фото 2: Конструкция и принцип действия термопары

Основные материалы для изготовления термопар – благородные и неблагородные металлы. Большинство сплавов из них имеют довольно экзотические названия, которые очень популярны у составителей различных кроссвордов и сканвордов. В зависимости от того какие пары металлов используются при изготовлении, термопары делятся на несколько типов. Ниже приведена таблица с их основными видами, обозначениями и характеристиками:

Тип термопары	Сплав	Российская маркировка	Диапазон температур, °C
K	хромель-алюмель	ТХА	-200 — 1300
J	железо-константан	ТЖК	-100 — 1200
N	нихросил-нисил	ТНН	-200 — 1300
R	платинородий-платина	ТПП13	0 — 1700
S	платинородий-платина	ТПП10	0 — 1700
B	платинородий-платинородий	ТПР	100 — 1800
T	медь-константан	ТМКн	-200 — 400
E	хромель-константан	ТХКн	0 — 600
U	медь-медьникель	-200 — 500
L	хромель-копель	ТХК	-200 — 850

В системах автоматики газовых колонок, плит и котлов обычно используются термопары ТХА из хромель-алюмеля (тип K), ТХК из хромель-копеля (тип L), ТЖК из железа и константана (тип J). Датчики выполненные из сплава благородных металлов предназначены для высоких температур и в основном находят применение в литейном производстве и другой тяжелой промышленности.

Фото 3: Газовая горелка «Сахалин» для отопительных котлов и печей

Некоторые модели работающие на твердом топливе, например такие как твердотопливный котел отопления «Lemax» Forward могут комплектоваться газовыми горелками, в которых для защиты от утечек газа применяются термопары.

Устройство пускового обогатителя скутера

Существуют два типа пусковых обогатителей — ручной и автоматический.

Ручной (механический) пусковой обогатитель требует регулировки — его нужно открыть при запуске и закрыть после прогрева двигателя при помощи тросика на руле. Но в ручную открывать и закрывать дополнительный канал подачи смеси неудобно. Автоматический пусковой обогатитель (термоэлектроклапан) устанавливается на большинстве современных скутеров 2т и 4т. Устройство автоматического пускового обогатителя мы узнаем дальше.

Корпус электроклапана
Керамический нагреватель
Привод (порошок)
Шток
Толкатель
Заслонка
Топливная камера
Поплавковая камера
Топливный жиклер пуска
Пружина

В карбюраторе скутера имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушнобензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом. Такая конструкция обогатителя применяется практически на всех современных скутерах.

В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя скутера, а вместо порошка с нагревательным элементом установлена мембрана. Одна полость колбы, где она расположена соединяется через термоклапан с впускным коллектором, который закреплен на головке цилиндра.

Советы по выбору

Клапаны используют в самых разнообразных средах, которые имеют свои индивидуальные показатели температуры и давления. Выбор типа устройства должен исходить из характеристик среды, в противном случае устройство может долго не прослужить.

Есть несколько ключевых характеристик, на которые необходимо обращать внимание при выборе электромагнитного клапана. Главным параметром является диаметр входного и выходного отверстия

Ассортимент электромагнитных устройств довольно велик. Они обладают различными отличительными особенностями в конструкции. Но обычно это не сильно влияет на рабочие параметры. Наиболее популярными можно назвать однодюймовые электромагнитные устройства, у которых пропускной показатель достигает 40 л/мин.

Важно! Перед покупкой клапана необходимо особое внимание уделить механическому регулятору, встроенному в устройство. У него может быть несколько режимов. Чем больше их количество, тем лучше будет контролироваться система

Чем больше их количество, тем лучше будет контролироваться система.

В том случае, когда требуется клапан с как можно более высокой пропускной способностью, можно приобрести устройство серии SVR. При нормально закрытом положении клапан этой серии может обладать показателями пропуска жидкости до 100л/мин. Цены на клапана различаются по их качественным характеристикам.

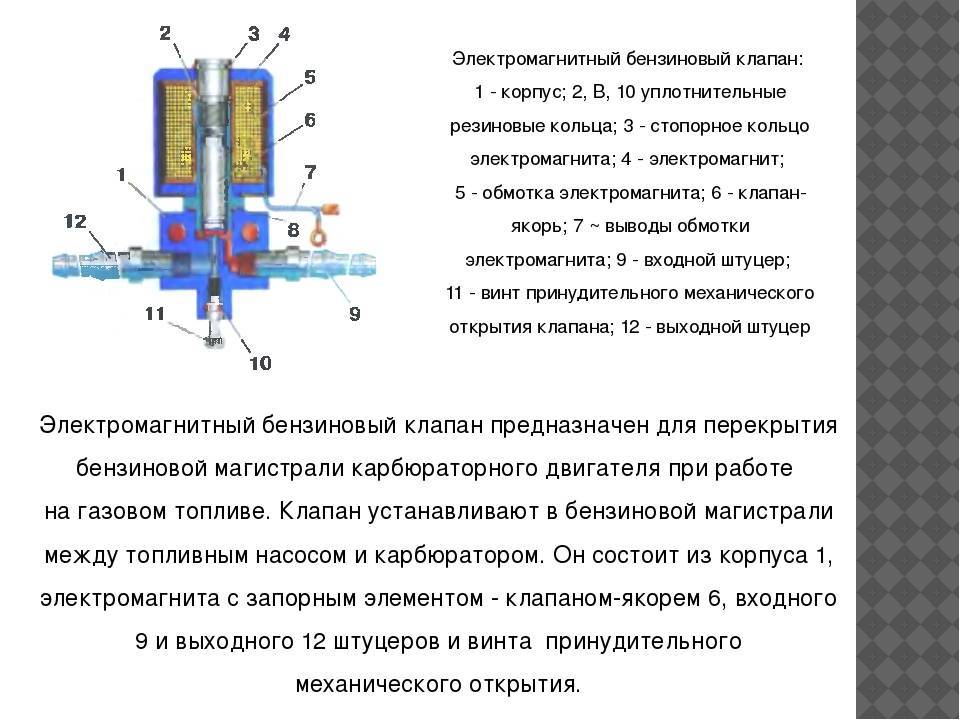

Конструкция и принцип работы электромагнитного клапана

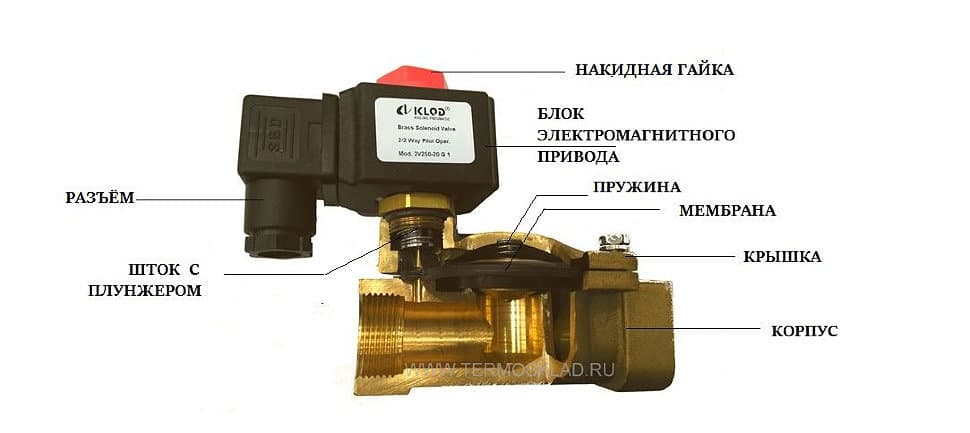

Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:

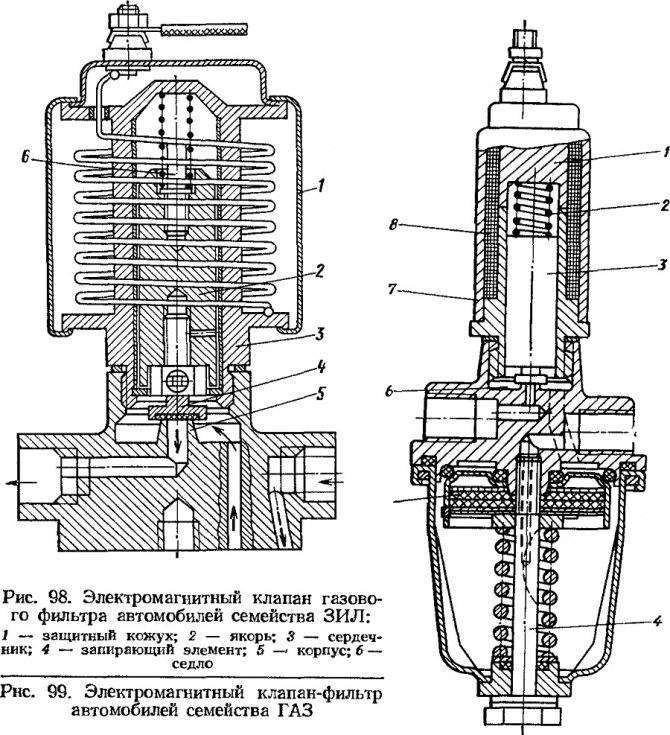

Как работает электромагнитный клапан

Принцип работы электромагнитного клапана основан на работе элемента управления – электромагнитной катушки. При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.

Типы электромагнитных клапанов

Электромагнитные клапаны распределены на несколько категорий.

По типу рабочего положения выделяют:

Нормально-открытые клапаны. По умолчанию, затворный элемент находится в открытом положении и не создает препятствий движению потоков.

Бистабильные клапаны. Способны переключаться в открытое или закрытое положение под воздействием электрического импульса.

По принципу действия электромагнитные клапаны разделяют на:

Клапан прямого действия. смена положений затворного компонента осуществляется под воздействием движения сердечника, при подаче электронапряжения.

Клапан непрямого действия. Воздействие энергии рабочей среды приводит к открытию и закрытию условного прохода. Управляется дистанционно, под действием пилотного клапана, срабатывающего при подаче электрического тока к катушке.

Клапан комбинированного действия. Регулирование затвора осуществляется по

поднятия мембраны соленоидного клапана.

По типу присоединения к трубопроводу:

По типу уплотнительной мембраны:

Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.

Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.

Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона и др.

Правила монтажа и эксплуатации

Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.

Как подключить электромагнитный (соленоидный) клапан. Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.

Установка электромагнитного клапана

производится в месте, доступном для последующего ремонта или обслуживания.

Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.

Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.

Преимущества электромагнитных клапанов

Автоматический тип работы

Высокое быстродействие

Возможность удаленного управления

Компактность (малые габаритные и весовые показатели)

Длительный срок эксплуатации

Простота монтажа и обслуживания

Причины поломок и методы устранения

Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные

неисправности электромагнитного клапана возможны по нескольким причинам.

Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.

Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.

Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

Ремонт электромагнитного клапана
