Фреза кромочная по дереву: конструкция, типы, сферы применения

Основные типоразмеры

Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.

Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм.

Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.

Виды по конструкции

Фреза как инструмент (резак) обладает первоначальными техническими характеристиками. Хвостовик и резцы – основные части фрезы. Наиболее высококачественными выпускаются инструменты из цельнолитой или цельновыточенной (кусковой, или брусковой) стали. Второй вариант изготовления фрез – совмещение определённых частей, их диффузное слияние методом сваривания или спайки. Оба метода легко достижимы в условиях производства – первый демонстрирует большую износостойкость, а из-за сложности выточки, гравировки он более дорогостоящий, чем второй.

Цельнолитые фрезы выдерживают большую нагрузку, неприхотливы при длительной работе. Фреза-монолит выплавляется из твердосплавной стали: показатель твёрдости по шкале Роквелла примерно равен 60 единицам. Режущая часть фрезы после литейных работ затачивается при помощи других, более твердосплавных и прочных фрез, либо на специальном затачивающем станке.

У сборной фрезы режущая часть, выполненная из высокопрочной и твёрдой стали, напаяна или точечно вварена на «болванку». По сути, при заметном перегреве пайка может развалиться, что сразу же бросается в глаза при ровном изломе. Сломанную фрезу можно запаять самостоятельно, используя более тугоплавкие припои (не путать с оловянно-свинцовыми) и специальный паяльник, но по прошествии некоторых сеансов работы режущая часть отвалится повторно.

Ручной станок требует использования фрез с добавлением медно-серебряных включений – такой резак является более качественным, чем простой стальной, по твёрдости цветмет значительно уступает стали. Удобство сменяемости наконечников оценят мастера, чья работа поставлена на широкий поток. Быстросборные фрезы дают возможность установить на одну болванку режущие части двух и более типов. Такая сборка со сменными ножами применяется при выполнении более сложных работ по вытачиванию деталей.

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
Изготовка выемок для использования, установки навесных петель, других приспособлений.
Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм

Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму

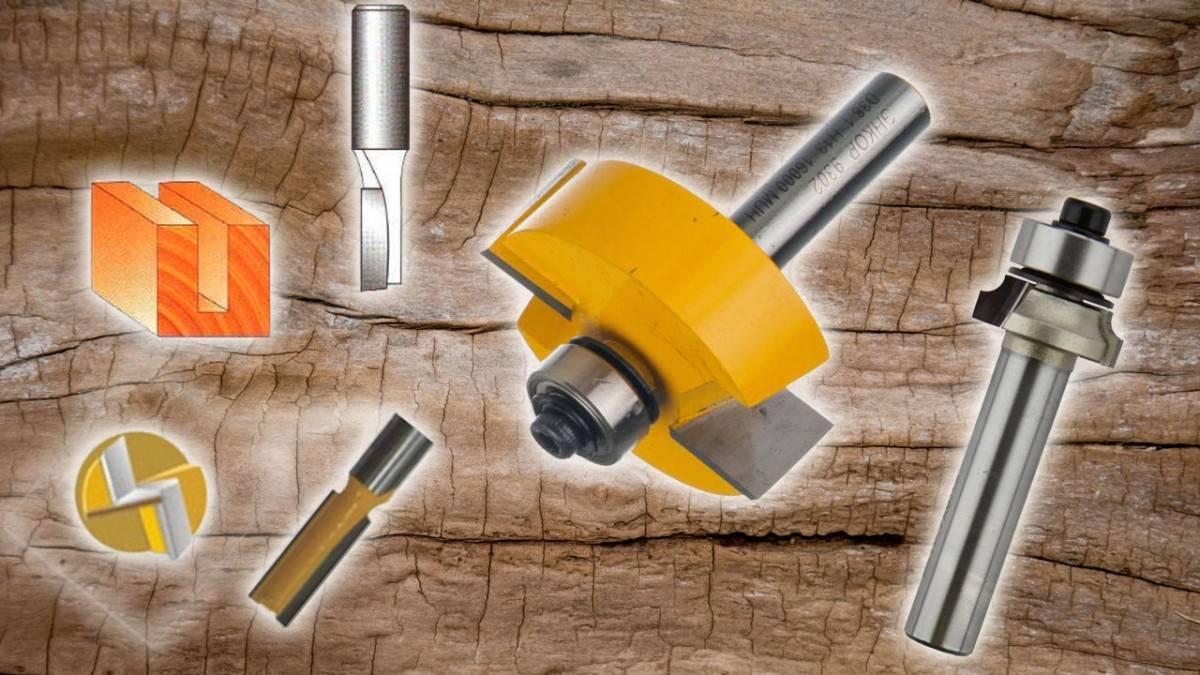

Разнообразие фрез по дереву

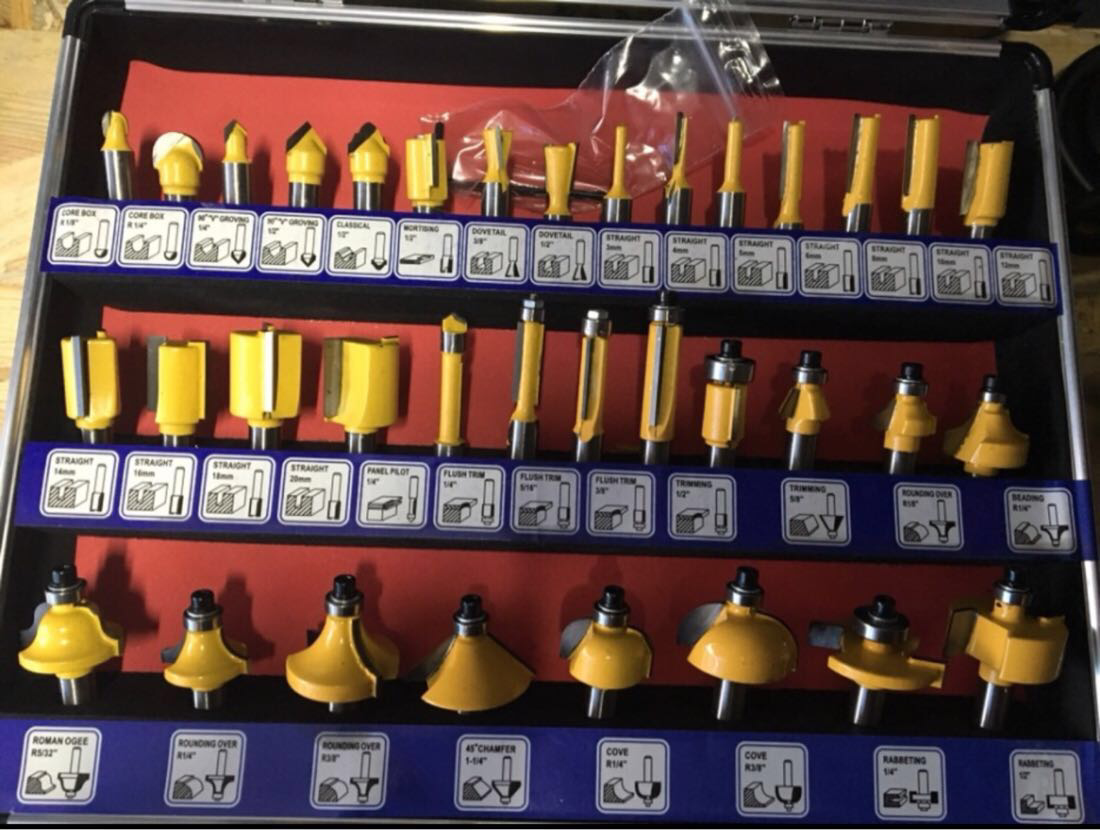

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

Изготовление пазов, формирование углублений производится торцевыми типами фрез.
Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.

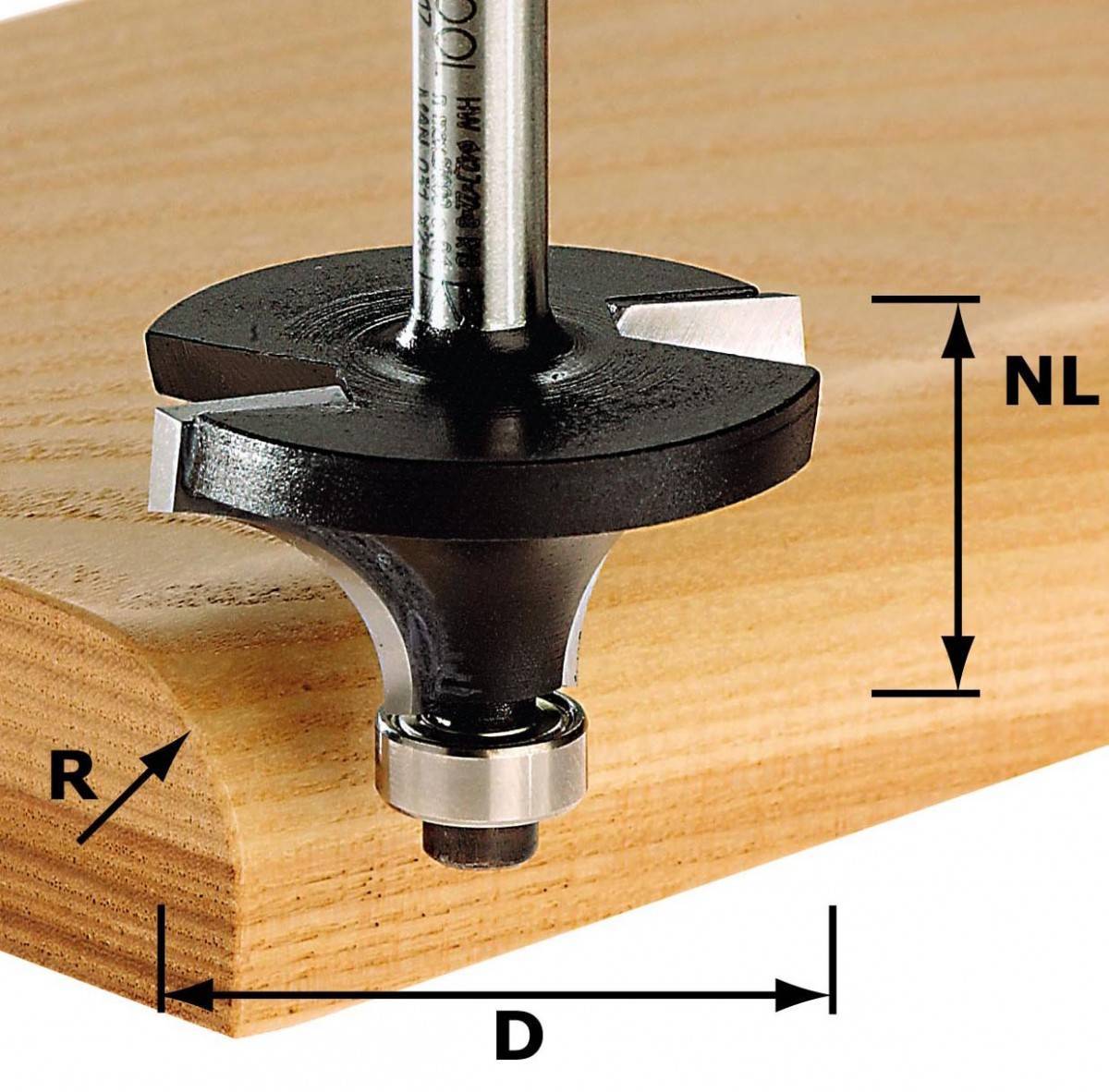

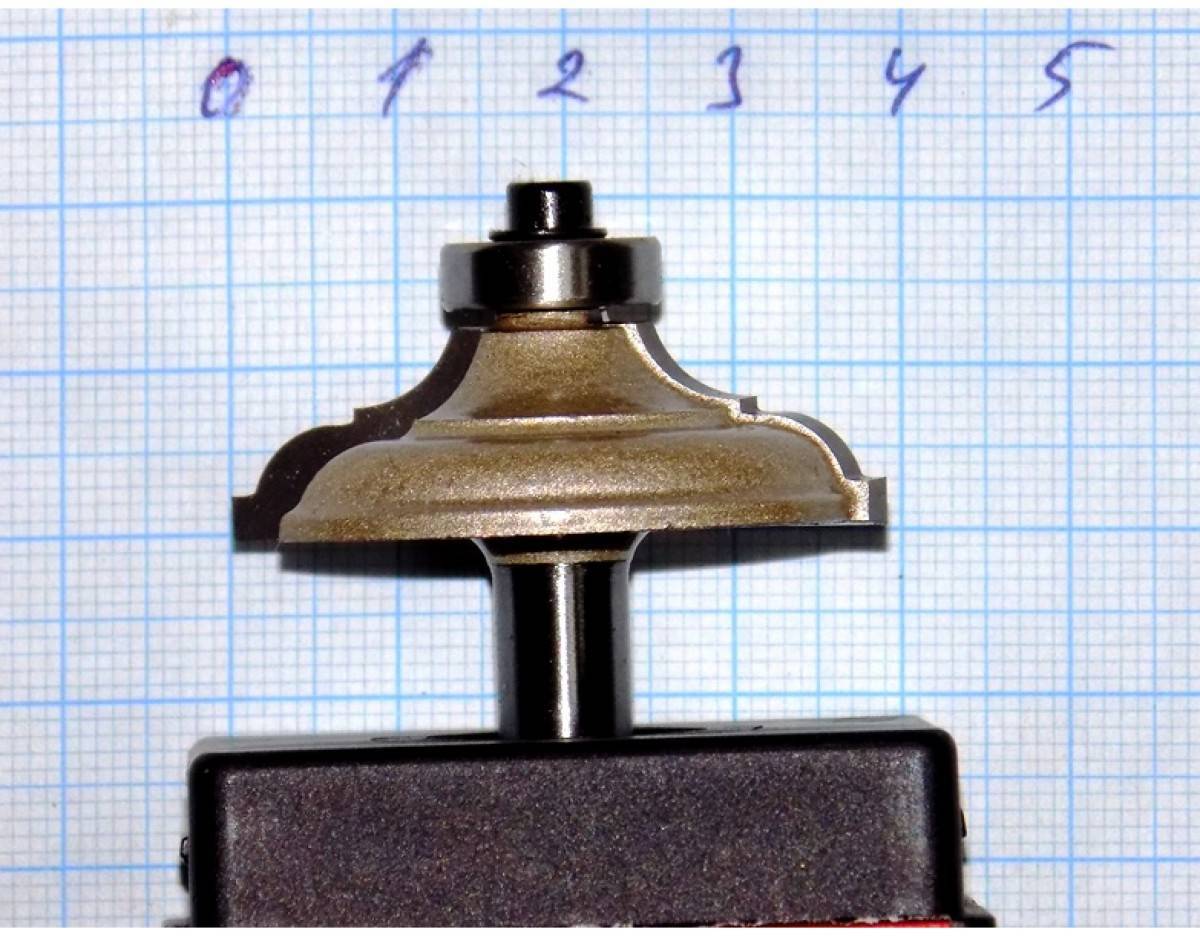

Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента

Что можно делать ручным фрезером с разными фрезами

Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.

Виды пазовых фрез и их назначение

Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.

Прямая пазовая. Простая цилиндрическая форма позволяет делать прямоугольный паз, ширина паза определяется диаметром фрезы. Подходит для рейсмусования.
Дисковая пазовая. Ширина и толщина диска определяет глубину и ширину паза, который можно сделать ручным фрезером. Также используется для рейсмусования заготовок.

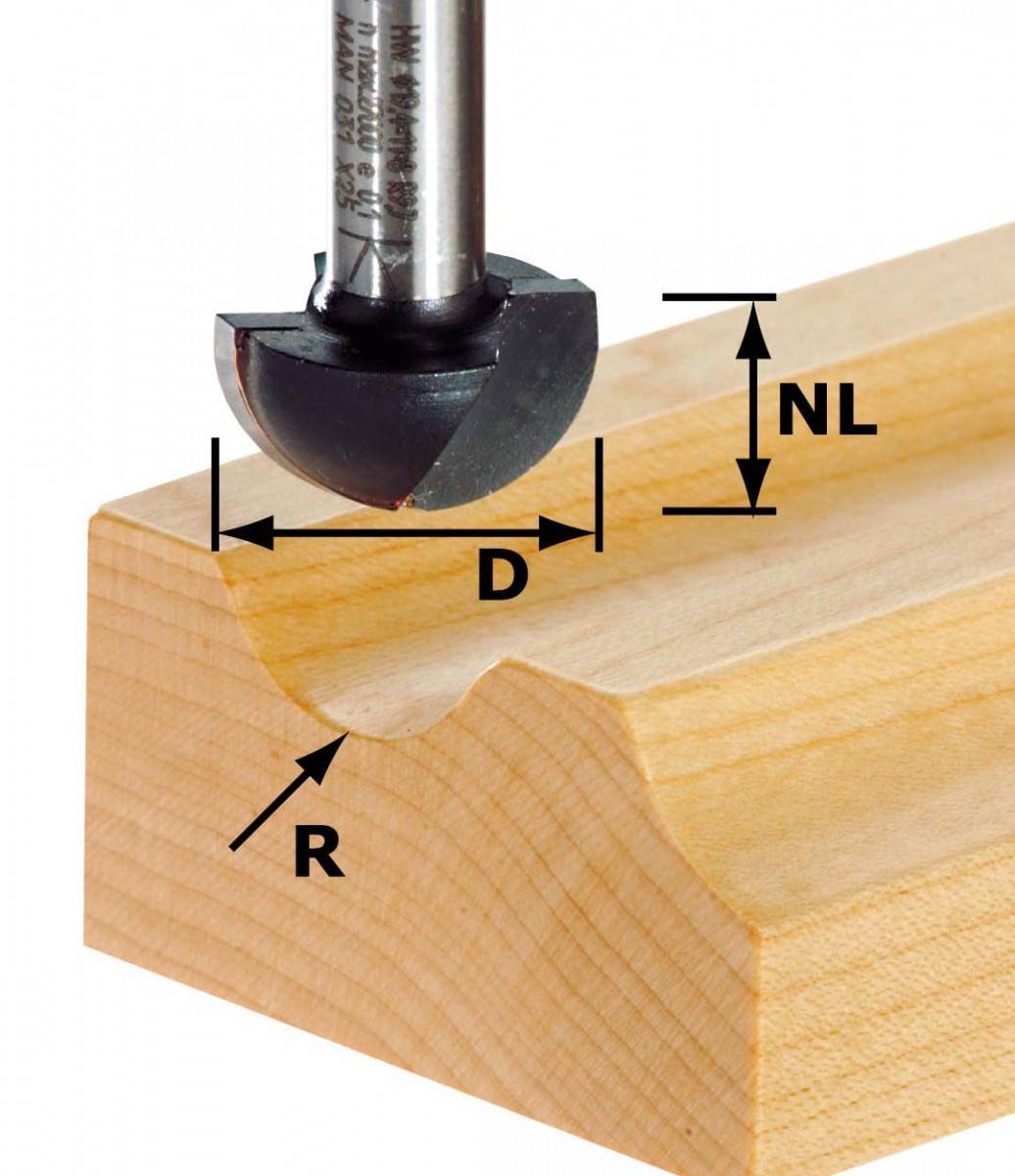

Галтельная пазовая. В зависимости от формы фрезы, закругленной или V-образной, можно сделать ручным фрезером по дереву закругленный или треугольный паз разной ширины.
Конструкционная пазовая. Обеспечивает более прочное и стабильное столярное соединение, Т-образное или «ласточкин хвост» в зависимости от формы фрезы.
Фасонная пазовая. Используется для декоративного оформления фасадов и других лицевых заготовок.

Виды комбинированных фрез и их назначение

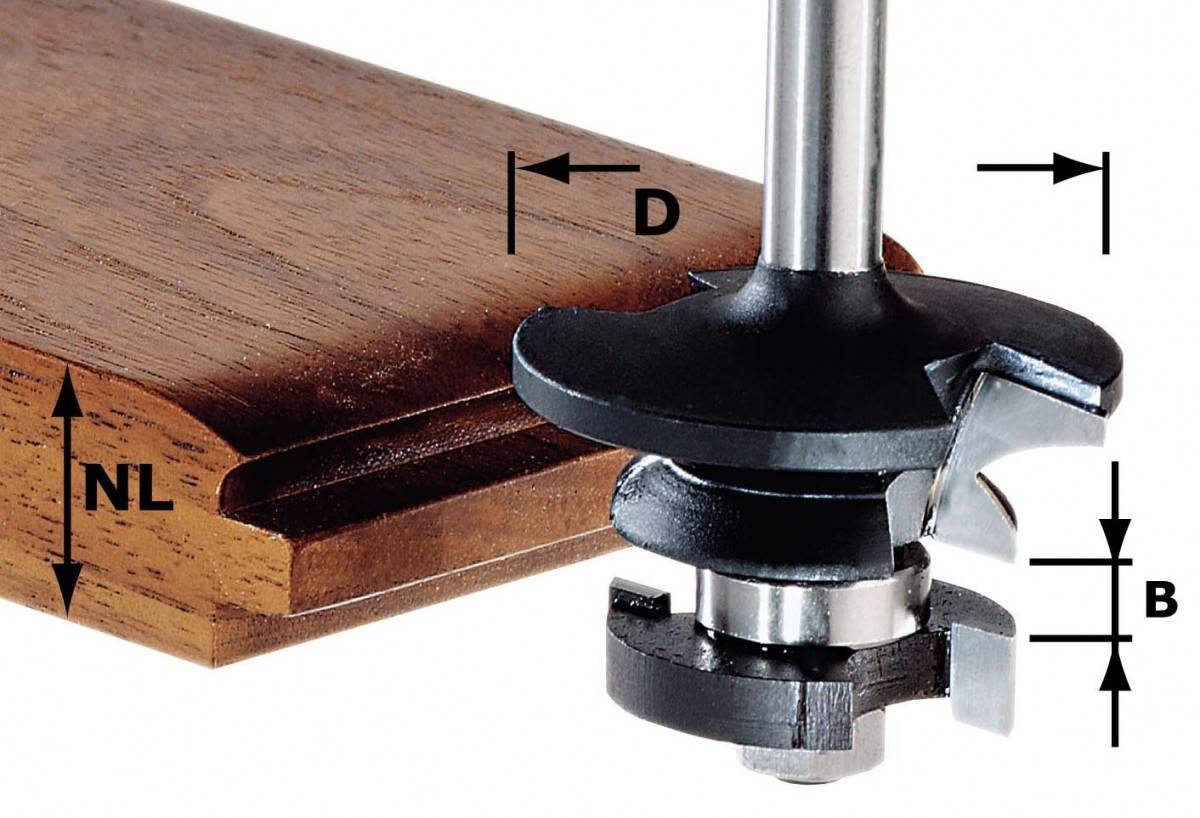

Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.

Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).

Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.

Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.

Фрезы фигирейные

Востребован для неординарной, художественной работы. Есть обязательно подшипник, который эффективен с фигурными и прямыми деталями.

Фигирейные горизонтальные

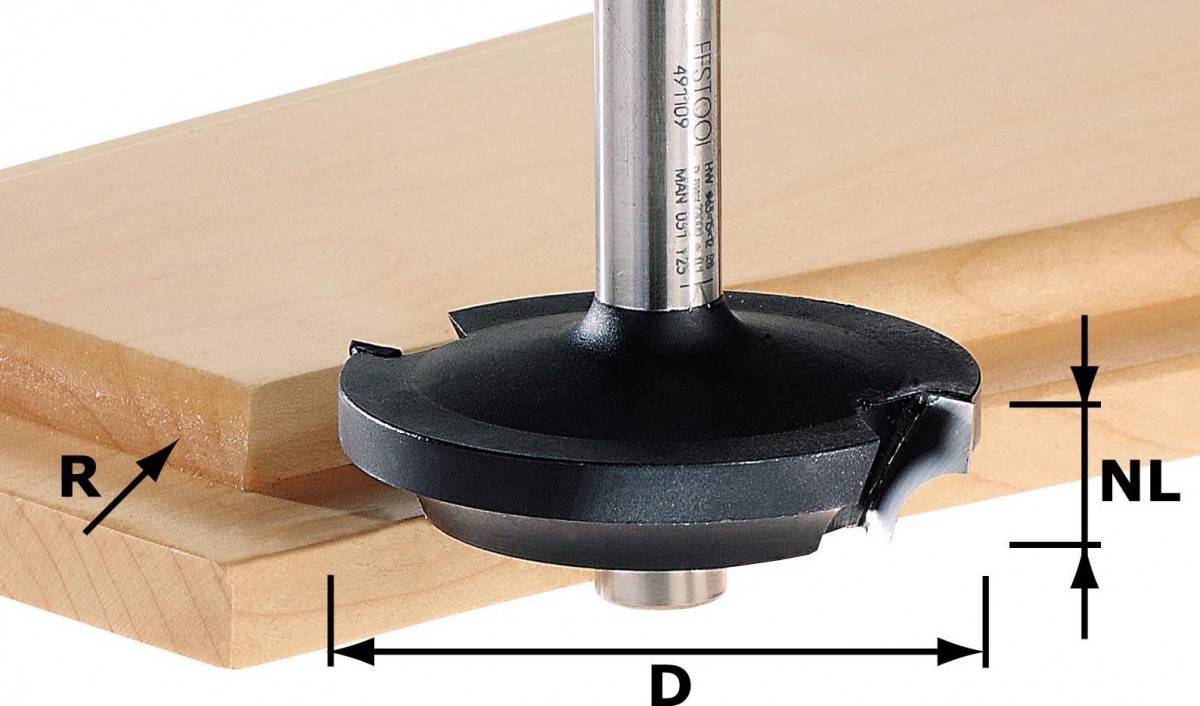

Филенка — трудный в получении тип поверхности. Используются производственные фигирейные вариации, снимающие ограничения вставок. Опорный подшипник дает преимущество, так как препятствуют смещению.

Фигирейные вертикальные

Универсальные инструменты, позволяющие выполнить плинтуса. Ширина и глубина определяется настройками оборудования.

Концевые выполняются с поводком. Оснастка не требуется.

Дисковые фрезы

Их нечасто применяют при работе с деревянным сырьем. Предназначение — металл. Происходит распилка. Если поверхностность угловая, то выполняет роль шлифовки. Отдельно отмечают мастера качество и остроту дуг.

Виды фрез по дереву для ручного фрезера

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера. Давайте рассмотрим виды фрез по дереву для ручного фрезера.

Насадные фрезы

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

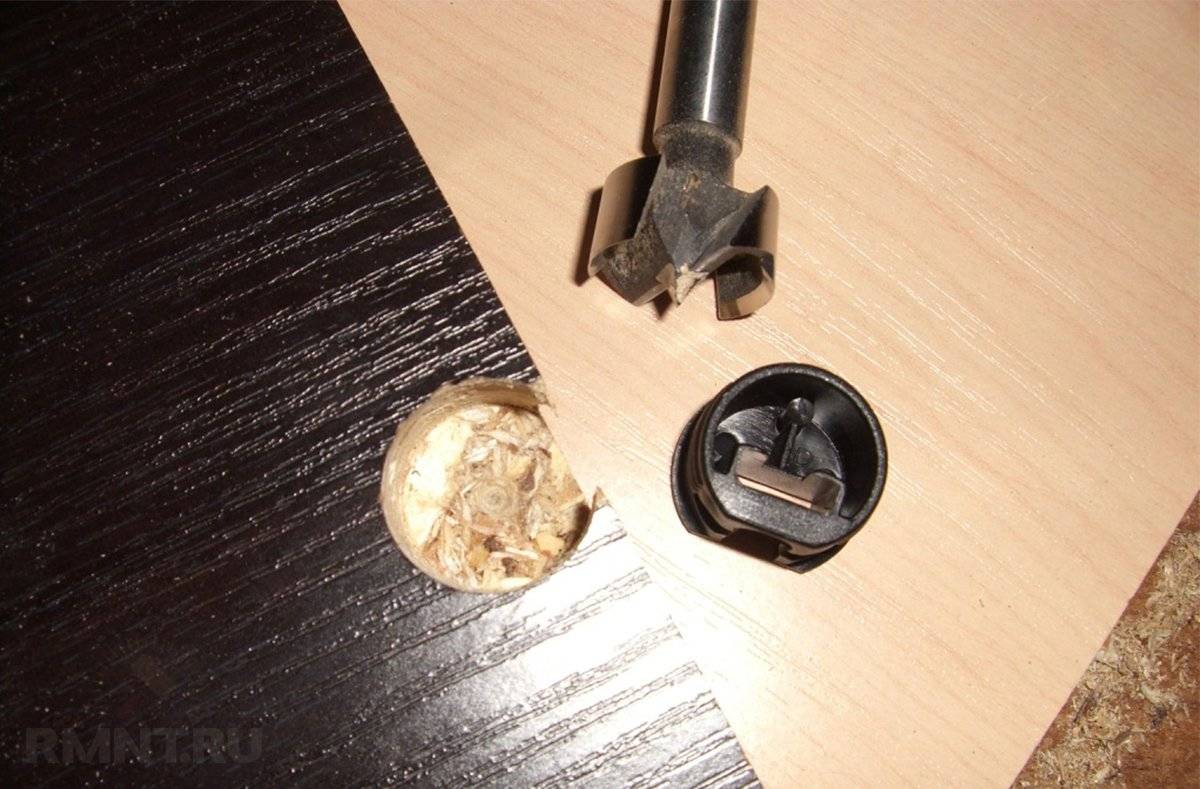

Фреза пробочник

Особняком стоит фреза пробочник. Она предназначена для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

Сложно сразу запомнить какие бывают типы, виды и размеры фрез по дереву. Но знать основные из них надо, в противном случае нет смысла покупать фрезер. В следующей статье я расскажу как выбрать бетономешалку.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Что можно изготовить

Что можно сделать в домашних условиях ручным инструментом. Фрезер универсальный и способен помочь в изготовлении мебели и при строительстве дома. При массовом производстве применяется пооперационное изготовление на фрезерном станке узкой специализации. Ручной инструмент универсальный, легко переналаживается и заменяет целый конвейер станков.

Ручной фрезер используется при установке дверей. Используя шаблон, в полотне вырезаются пазы под замки, и делаются занижения устанавливать петли.

Мебель невозможно изготовить без пазов под шпонки или шипы на соответствующих деталях. Этой операции предшествует раскрой доски. Чтобы полочка и большой шкаф выглядели красиво, следует края обработать калевочной или фигурной фрезой.

У любителей мастерить дома популярны поделки из дерева в виде резной мебели, наличников, рамок. При строительстве и ремонте можно самостоятельно сделать филенку и плинтуса. В последнее время популярными стали столы и подоконники из слэбов. Мастера изготавливают приспособления с направляющими вдоль стола. По ним ходит поперечная каретка. В результате маленьким ручным оборудованием выравниваются и шлифуются огромные по площади плоскости деревянных спилов.

Виды фрез

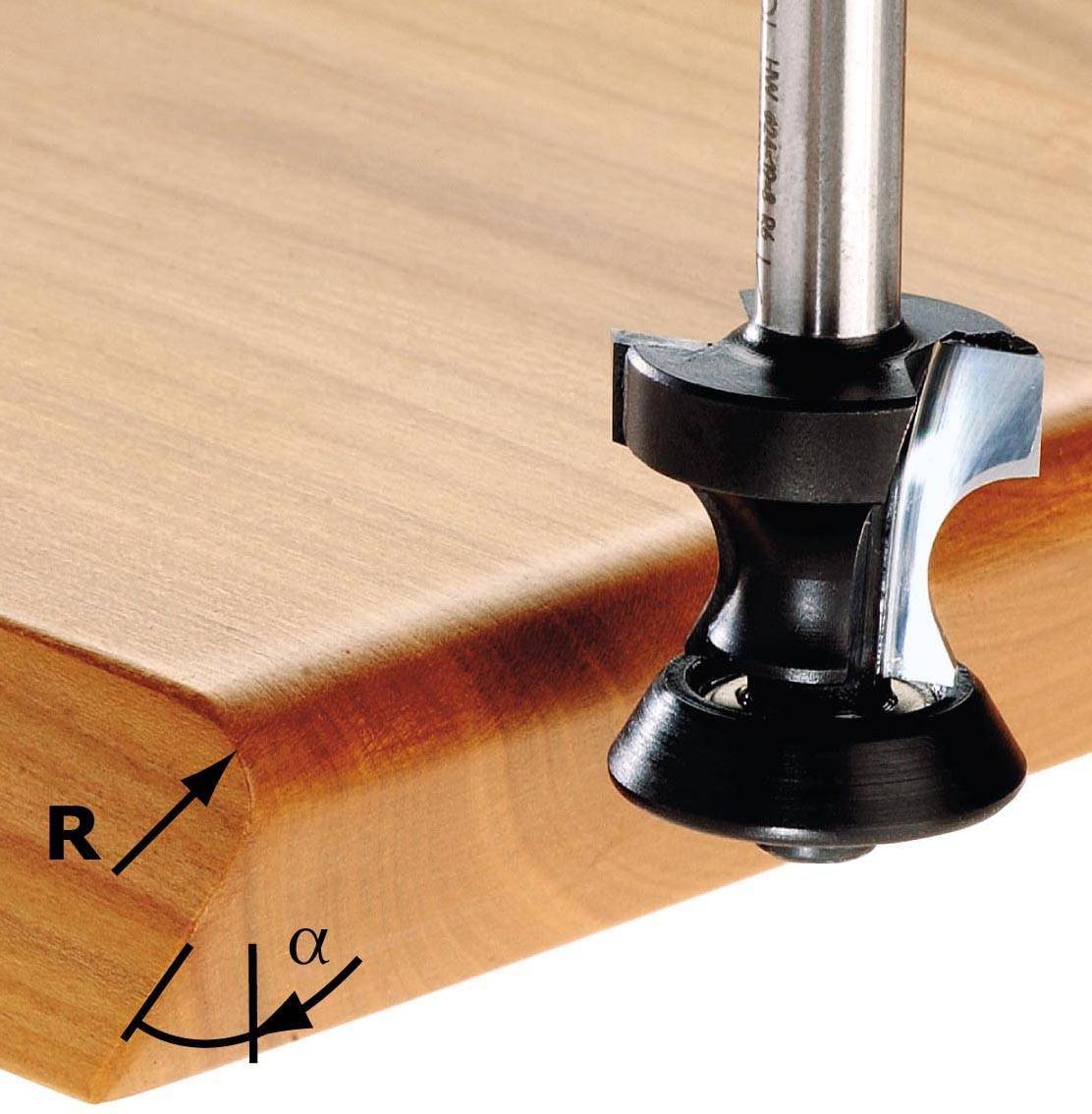

Концевые фрезы – предназначены для обкатки кромок изделий. Оснащены подшипником в качестве направляющей, что позволяет делать проход фрезой на одинаковую глубину. К концевым также относят спиралевидные фрезы.

Пазовые с плоским торцом – для пробора прямоугольного паза в древесине. Не имея упора, работать такой фрезой крайне затруднительно, поэтому используются они вместе с шаблоном.

Галтельные – позволяют выбирать округлые и V-образные канавки по длине изделия. Регулируя положение фрезы, есть возможность отобрать канавки разной глубины. V- образная фреза позволяет сделать паз, стенки которого располагаются под прямым углом относительно друг друга.

Шиповая с обратным конусом – предназначена для пробора “ласточкиного хвоста”. Используется данный паз для надежного пазогребневого соединения деталей между собой.

Конусная – для обкатки кромок изделия, в декоративных целях либо в силу его конструктивных особенностей. Оснащена подшипником в качестве упора.

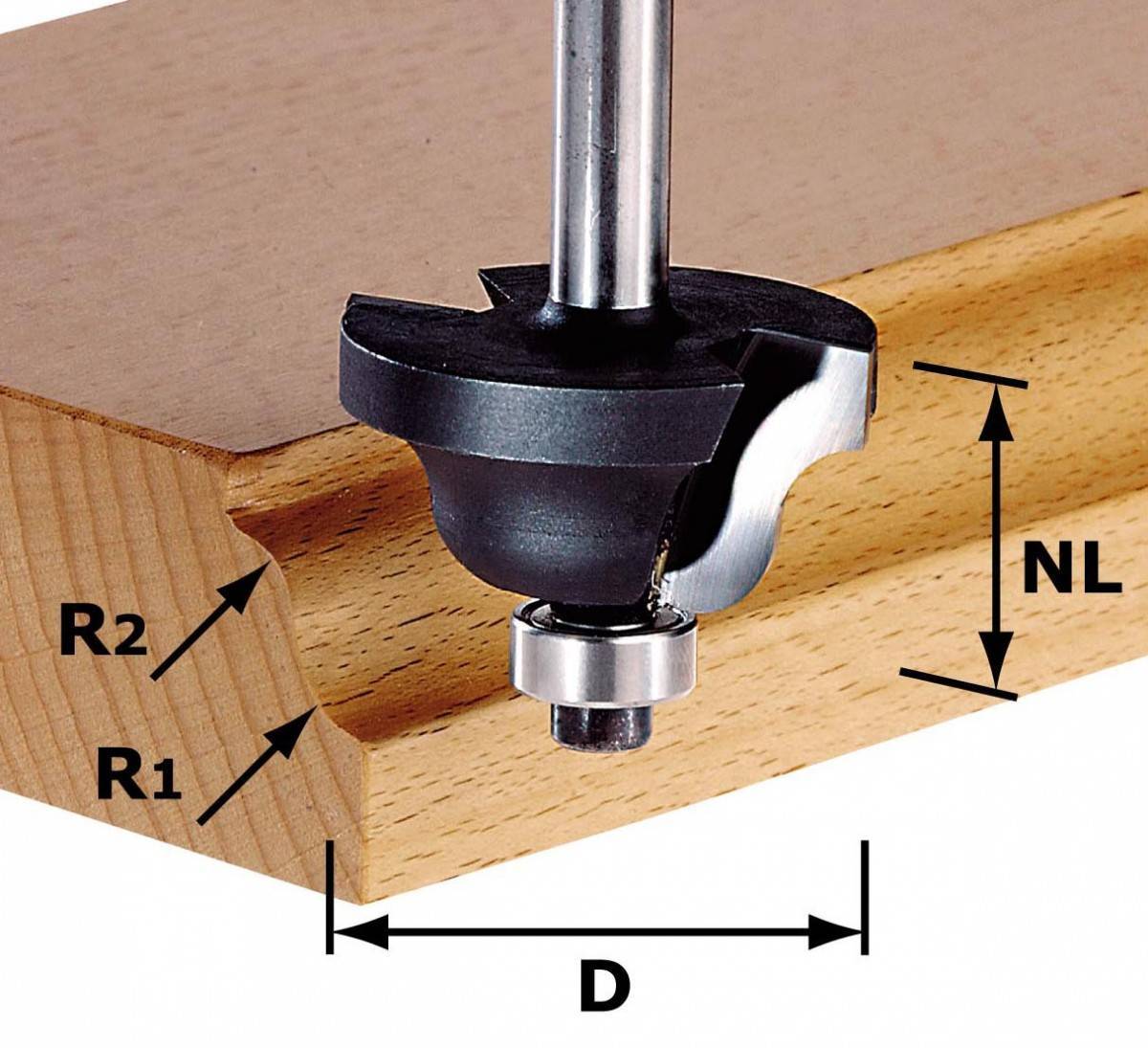

Калевочная – так же, как и конусная фреза, оборудована упором и предназначена для обработки кромок изделия, но получаемая кромка имеет скругленную форму, а при максимальном опускании фрезы можно получить еще и прямую линию на кромке.

Дисковые фрезы применяют для пробора паза, причем рабочей частью фрезы является не только ее торец, но и вся ее периферическая поверхность. Применяются для пробора узких глубоких пазов, например, под стекло или оргалит.

Комбинированная фреза применяется для того, чтобы выполнять две и более функций за один проход, к примеру, пазовая и шиповая.

Хотя перечисленные фрезы изготовлены с расчетом на то, что ими будут обрабатывать древесину, но в принципе позволяют работать также с фанерой, гипсокартоном, ориентированно-стружечной плитой, дсп и некоторыми другими материалами.

Контурное фрезерование

Вместо использования методов программирования, ограниченных «послойным срезанием» материала при постоянном значении Z, предпочтительно использовать траектории контурного обхода выборки в сочетании с попутным фрезерованием. Результат:

+ Значительное сокращение времени обработки+ Повышение коэффициента использования станка и инструмента+ Улучшение геометрической точности детали+ Меньший объём чистовых операций и ручной доводки поверхности+ Регулирование скорости резания – ve+ Возможность высокоскоростной обработки+ Высокие значения подачи+ Высокая стойкость инструмента+ Надёжность

Начальное программирование более сложное и занимает несколько больше времени; однако это быстро окупается – стоимость часа работы станка обычно втрое выше, чем рабочей станции. Для предотвращения отклонений от траекторий инструмента предпочтительно использовать станок с программой, имеющей функции прогнозирования.

Выводы

Используйте контурную обработку, например фрезерование в одной плоскости, как оптимальный метод, обеспечивающий попутное фрезерование Контурная обработка периферией фрезы часто приводит к повышению производительности, поскольку при большем диаметре фрезы эффективное резание выполняется большим количеством зубьев Если частота вращения шпинделя станка ограничена, то контурная обработка поможет поддерживать и регулировать скорость резания При контурной обработке также реже происходит изменение величины и направления сил резания

При высокопроизводительном и высокоскоростном фрезеровании, а также при фрезеровании упрочнённых материалов это особенно важно, поскольку режущая кромка и процесс обработки более чувствительны к любым изменениям, способным привести к отжатию или вибрации Для продления ресурса инструмента необходимо обеспечить резание с максимально возможной непрерывностью контакта фрезы и заготовки. Примечание! Избегайте резания центром инструмента, где скорость резания равна нулю. Примечание!

Примечание!

Избегайте резания центром инструмента, где скорость резания равна нулю.

Z – непрерывная контурная обработка, две координаты. От черновой до чистовой обработки

Фрезерование с постоянной координатой Z – обработка в одной плоскости

Часто используется при наличии функции контроля максимальной высоты гребешка с CAM-управлением
Плавное врезание и выход
Простота программирования
Широкий выбор инструмента

Винтовая контурная обработка, от трёх до пяти рабочих координат. Чистовая обработка

Контурная обработка с врезанием под углом

Плавные изменения направления
Высокая точность формы и качество обработанной поверхности
Контролируемая высота профиля
Непрерывный контакт фрезы и заготовки
Короткий цикл обработки
Короткий инструмент

Геометрические параметры

Совместимость фрезера или станка с конкретным фрезом определяется геометрическим параметрами. В частности, размер хвостика влияет на то, сможет ли установится цанговый зажим. Цанги используются с диаметром в миллиметрах 6,12 или 18. Определяется это сугубо индивидуально, иногда мастера даже слегка подстраивают инструменты, если наблюдается колебание даже в десятой части.

Внимательно следите за тем, чтоб не допустить использования инструментов и фрез, не рассчитанных на работу друг с другом. В частности, не допускается монтировать в дюймовую цангу фрезы с миллиметровым хвостиком и наоборот. Прибор может заработать и вам сначала будет казаться, что все нормально. Но в конечном итоге он поломает инструмент.

Также внимание обратите на способ установки, а точнее на то, насколько он комплектуется с исходным. Предназначаются:

насадочного типа фрезы для шпинделя стационарного прибора 32 миллиметра;
пальчиковые с диаметром от 6 миллиметров.

Несоответствие характеристик приведет к поломке инструментария.

Диаметр и размер хвостовика

Хвостик используется для фиксации оборудования. Выполняется:

конический;
цилиндрический;
с лыской для избегания проскальзывания.

Монтируется подшипник, который выступает в роли упора — его легко заменяют в процессе износа. Диаметр может достигать 6 до 12 миллиметров — подбирается индивидуально для конкретной модели.

Материал лезвий

Насадки выполнятся из теодолитных или сборных конструкций. Выделяют фрезы из:

быстрорежущей стали HSS;
твердосплавных пластин НМ.

Первые действенные на мягкие породы, вторые — твердые.

Расположение режущих элементов

Конструкции могут располагаться по-разному:

вертикальные;
наклонные.

Конечно, меняется диаметр насадки, что позволяет делать разные отверстия, форма заточки, то есть самого инструмента в наклонных, что влияет на возможности поверхностной работы. В продаже сейчас встречаются многочисленные фрезы для ручного прибора, позволяющие проводить целый комплекс работ по дереву.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

вертикальный – верхнего типа;
ламельный;
кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Нож для фрезы по дереву

Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Материалы лезвий, сменные ножи

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.

Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы

Для комплектов фрез, формирующих ответные части деталей, это особенно важно

И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Как выбрать?

Для плоских поверхностей, в том числе и для ручного фрезера, нужно выбирать цилиндрические рабочие части. Рекомендации:

ориентироваться на технологические параметры конкретного оборудования; внимательно изучать требования в техническом паспорте фрезера; обращать внимание на сплав, использованный для производства зубьев; по возможности проверять точность изготовления инструмента; знакомиться с отзывами не только о марке в целом, но и о конкретных моделях; приобретать фрезеровочный инструмент или в фирменных магазинах производителей, или в проверенных торговых точках; подбирать фрезы с большим посадочным размером, чем необходимо (они могут использоваться на самых разных станках при помощи переходника); выбирать изделия сообразно тому материалу, который предстоит обрабатывать (как «деревянный» инструмент по металлу, так и «металлический» по дереву работают просто ужасно)
