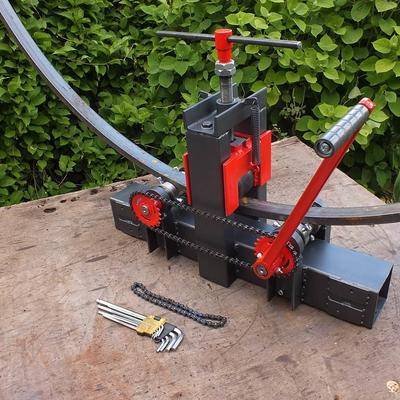

Трубогибы с прижимным роликом
Более сложным по конструкции является ручной трубогиб, в котором используется прижимной ролик. Для изготовления такого приспособления можно использовать как дерево, так и металл.
Для труб из мягких материалов (к примеру, медных) оптимальным вариантом являются ролики из древесины, так как они не вызывают деформации металла. Такие ролики совсем несложно изготовить в домашних условиях, если использовать фото или чертежи подобных приспособлений, в большом количестве размещенных в Интернете. В качестве материала изготовления можно использовать толстые доски или несколько слоев фанеры.
Чертеж трубогиба с прижимным роликом
Самодельный трубогиб подобной конструкции, основу которого составляют ролики – подвижный (прижимной) и неподвижный, – позволяет выполнять сгибание труб круглого сечения, отличающихся даже значительным диаметром.
Для того чтобы понять, что такое устройство отличается простотой конструкции и применения, достаточно взглянуть на его фото или чертеж. В зависимости от того, какие нагрузки предполагаются для трубогиба этого типа, основание для него изготавливается из металла или прочной фанеры. П-образный держатель, на котором будут размещены центральный и прижимной ролики, делают из металла.
Относительно оси центрального ролика, надежно закрепленной на основании, такой держатель должен иметь возможность вращаться. С обратной стороны от центрального ролика на держатель крепится рукоятка, являющаяся рычагом, поэтому от ее длины напрямую зависит создаваемое усилие. Такой рычажный трубогиб позволяет выполнять операции с различным радиусом загиба труб.
Многие задаются вопросом о том, возможно ли изготовление своими руками трубогиба намоточного типа. Естественно, сначала желательно изучить чертеж или фото такого приспособления, на котором нет упора на основании. Основу конструкции трубогиба этого типа составляют два шкива, рамка с рычагом и прижимным роликом, надежное основание. Гибка при помощи такого устройства осуществляется за счет того, что трубу, помещенную в желобок неподвижного шкива и зажатую хомутом, оборачивают вокруг шаблона при помощи рычага и подвижного ролика.
Трубогиб для мягких труб на два разных радиуса сгиба
Для небольших и мягких изделий (алюминиевых или медных) пригоден самодельный трубогиб, позволяющий выполнять сгибание с двумя разными радиусами. Фото такого устройства несложно найти в Интернете. В этом трубогибе используется один прижимной ролик, а шаблон выполнен одновременно с двумя радиусами на одной пластине. Естественно, что для каждого варианта гибки ручка трубогиба должна переустанавливаться, для чего на его основании предусмотрены два отверстия.
Инструкция по изготовлению трубогиба
Производство сгибателя простое, если вы будете придерживаться следующих инструкций:
- К прижимному валу присоединяются шестеренки, подшипники и колечки, которые соединяются друг с другом с помощью шпонки. Перед сборкой, нужно составить тщательный чертеж, с прописанными показателями всех элементов. Часто их приходится вытачивать отдельно. Если вы не умеете пользоваться токарным станком – доверьтесь токарю. Всего вам потребуется три отдельных вала. 2. В кольцах делаются отверстия. Они понадобятся для пазов и резьбового соединения.
- Нужно установить полку. Лучше всего подойдет стальной швеллер, который обеспечит достаточный прижим вала.
- После этого потребуется собрать всю конструкцию. По возможности, используйте сварочный аппарат. Сварочное соединение – самое надежное решение. Оно не поддается вибрации. Если у вас нет сварочника, можно воспользоваться болтами. В некоторых местах потребуется перфорированные пластины из толстой стали.
- Предпоследний этап – монтаж полки. На него устанавливается, через пружину, прижимной ролик. По бокам монтируются остаточные ролики. На один из них крепиться ручка.
- В последнюю очередь устанавливается домкрат.
Отдельные нюансы:
- Ролик устанавливается на полку, предварительно к которой приваривается гайка для пружины;
- Натяжение требуется производить с помощью магнитного уголка, который в значительной мере выступает держателем;
- Домкрат монтируется на навесную платформу (если хотите его использовать отдельно – используйте болтовые крепления).
Виды представленных на рынке трубогибов
Трубогибы представляют собой механические или гидравлические конструкции, которые помогают сгибать металлические трубы, уголки, прутки, профилированный прокат без нарушения внутренней структуры изделия. Ручные инструменты, в основном, используют для формирования изгиба в одном месте, а крупные станки могут менять форму труб сразу по всей длине.
По принципу работы можно выделить трубогибы таких видов:
- Механические с прямым ручным усилием. Используются при работе с трубами малых диаметров, при деформации которых достаточно силы одного человека.

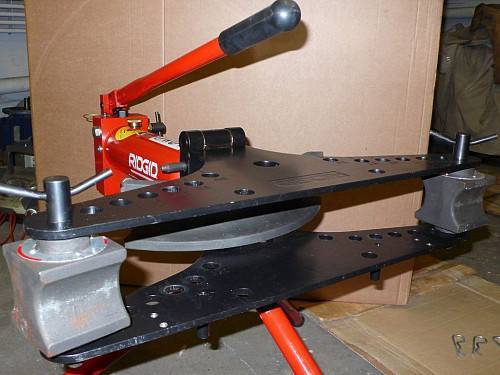

- С гидравлическим приводом. Преимущественно такие инструменты изготавливаются по арбалетному типу, и предназначены они для формирования локального изгиба.

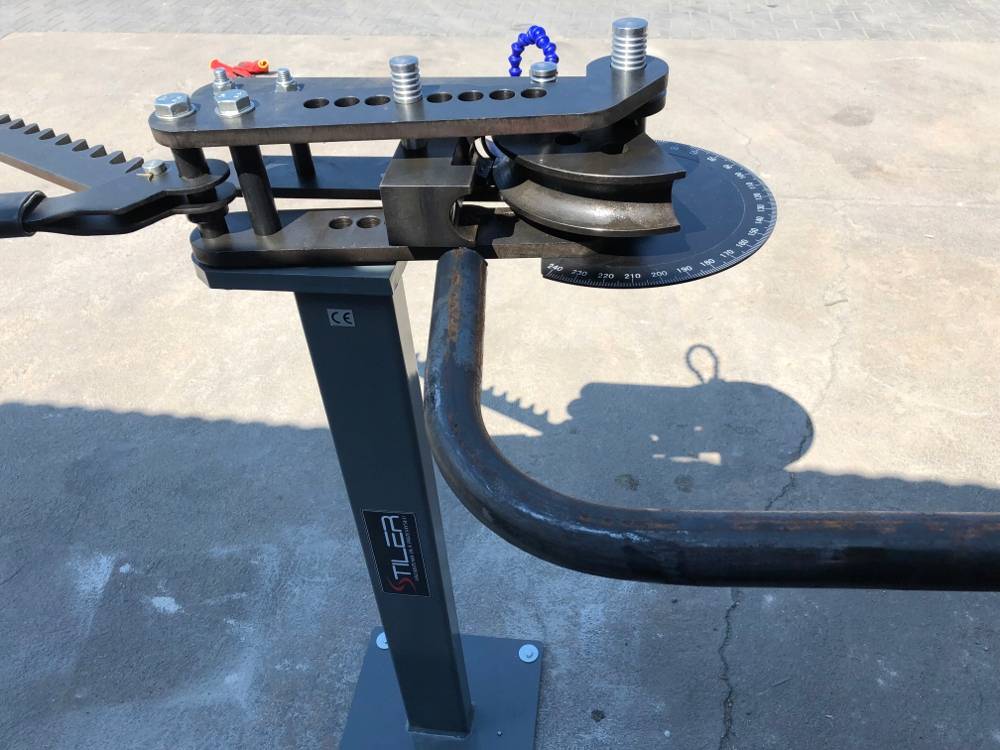

- С храповым механизмом. Трубогибы этого типа используют ручное усилие, но позволяют после каждого нажатия ручки инструмента фиксировать достигнутый уровень деформации.
- Станки с электроприводом. Электродвигатель значительно облегчает процесс деформации трубы, но и значительно увеличивает стоимость инструмента.
Особенности работы с некоторыми видами рассмотрены ниже:
Конструктивно трубогибы можно разделить на 2 типа:
- радиусные;
- арбалетные.
В первом случае труба изгибается вокруг шаблонного сегмента заданного диаметра, а во втором – выдавливается башмаком между двух опорных стоек.
Радиусные трубогибы – очень точные инструменты, поэтому повсеместно применяются в промышленности. Они имеют сменные сегменты для различных углов изгиба
При самостоятельном изготовлении трубогиба народные умельцы обычно опираются на уже существующие модели инструмента, доказавшие свои простоту и эффективность. При сборке трубогиба в домашних условиях на его конструкцию большое влияние оказывают имеющие подручные материалы, из которых будет сделан инструмент.
Наличие трубогиба среди инструментов домашнего мастера позволит собственноручно сделать множество полезных в хозяйстве конструкций и предметов садовой обстановки:

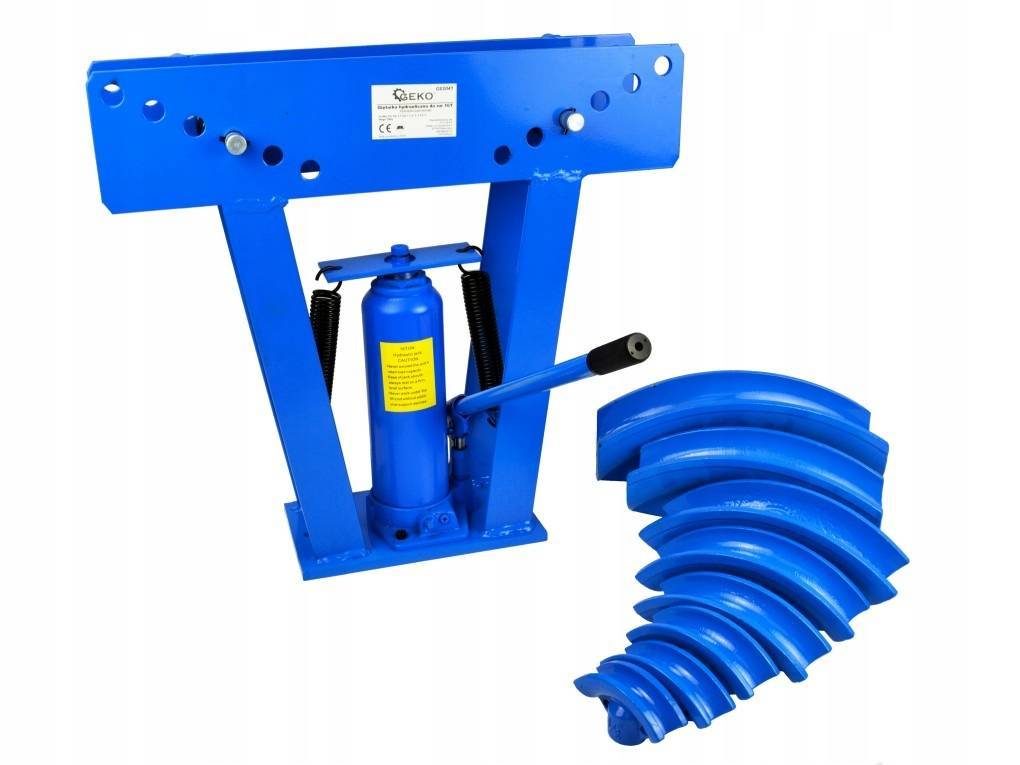

Изготовление домкратного трубогиба
Домкратный трубогиб является самым элементарным инструментом для деформации металлического профиля и труб, который можно соорудить самостоятельно. Для его изготовления потребуются такие изделия:
- автомобильный домкрат;
- два швеллера шириной 100 мм и длиной по 60 см;
- четыре уголка со сторонами 50 мм и длиной по 40 см;
- основание-станина;
- два валика в виде песочных часов со сквозными центральными отверстиями;
- 2 болта для крепления валиков;
- полукруглая насадка для домкрата с внутренним углублением.
Для изготовления домкратного трубогиба необходимо:
- Приварить четыре уголка в вертикальном положении к станине.
- В швеллерах от центра к краю просверлить в обе стороны отверстия для болтов, которые будут удерживать валики.
- На каждые два уголка поставить ребром швеллер и приварить его. Оба швеллера должна быть повернуты друг к другу основаниями, и расстояние между ними должно равняться длине валиков.
- Вставить между швеллерами валики в симметричных местах и закрепить их болтами.
- Установить на винт домкрата полукруглую насадку и поставить гидравлический инструмент в центр станины между швеллерами.
Галерея изображений Фото из
Для фиксации валика будет достаточно длинного металлического прутка, продетого через его центральное отверстие
Насадку для домкрата можно сделать из обычного швеллера или сварив металлические пластины в виде П-образного профиля необходимой ширины
Радиус изгиба труб можно увеличивать, устанавливая опорные валики ближе к краям швеллеров
Ржавые детали домкратного трубогиба
Установка валиков между швеллерами
Одевание насадки на домкрат

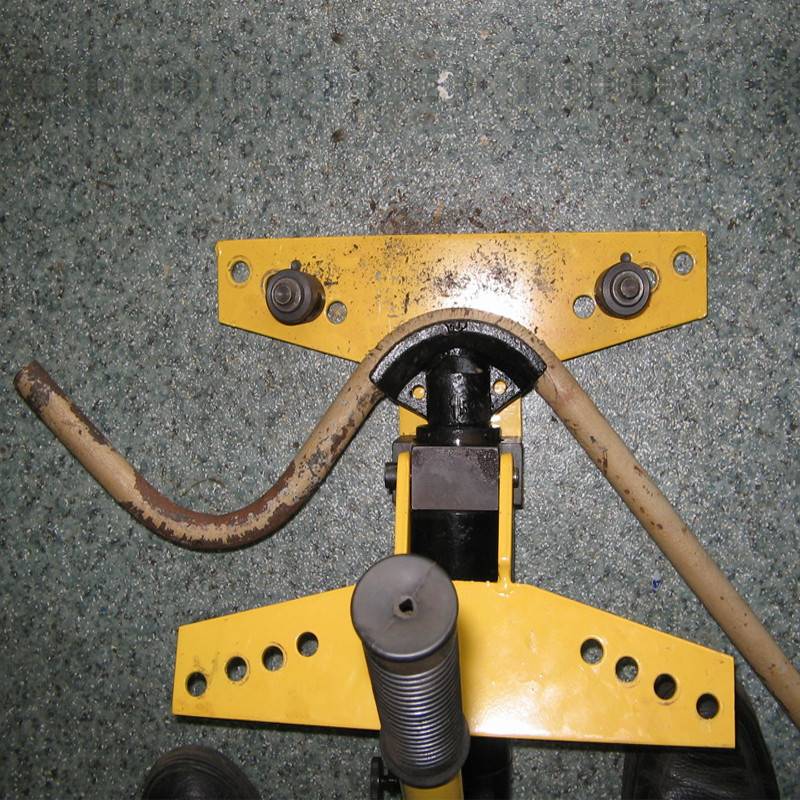

Как происходит работа домкратного трубогиба
После сборки конструкции можно класть трубу снизу валиков и прижимать её по центру полукруглой насадкой с помощью домкрата.
Недостатком данного устройства является его статичность, ведь прокрутить всю длину профиля через трубогиб не получится. К плюсам домкратного трубогиба относится дешевизна, простота конструкции и отсутствие необходимости в тяжелом физическом труде.
Трубогибы намоточного типа
Примерами таких устройств являются гидравлические трубогибы, использующиеся для сгибания труб круглого сечения. В конструкции подобного приспособления есть мощный шкив, к которому и крепится труба в точке изгиба. Данный шкив фиксируется на надежной станине, а в ее основании располагается шток, который приводится в действие при помощи домкрата. На штоке при помощи домкрата создается значительное усилие, которое передается на рычаг, вращающий шкив и наматывающий на него трубу. Рычаг может свободно вращаться вокруг оси шкива и соединяется с ним при помощи отверстий, расположенных по его окружности.
Рабочий пример такого трубогиба можно увидеть на видео ниже:
Подобный механический трубогиб можно также изготовить своими руками с использованием домкрата реечного типа. При использовании этого устройства необходимо прикладывать больше физических усилий.
Пример работы на видео:
К примерам приспособления подобного типа относятся самодельные трубогибы, вальцы которых изготовлены из древесины. При работе с такими устройствами для сгибания труб круглого сечения необходимо прикладывать значительные физические усилия, которые уменьшаются за счет подвижного вращающегося ролика.
Пример в ролике ниже:
Виды трубогибов
Трубогибы подразделяются между собой по различным критериям. Так, например, в зависимости от принципа работы данные инструменты бывают:
ручными. Служат для загиба тонких металлоконструкций. Работа в таком случае осуществляется при помощи приложения физической силы. Данные механизмы портативны, поэтому легко переносятся. К тому же при работе они манёвренные. Для больших, длительных работ они, разумеется, не подойдут. Однако точно порадуют своей небольшой стоимостью;
гидравлическими. По сравнению с ручными трубогибами они более эффективны и продуктивны. Такие станки способны сгибать более толстую сталь в трубы с большим диаметром. При этом аппарат весит немало – к месту проведения работ он в большинстве случаев перевозится на машине. Одним из его главных преимуществ является совершение плавной деформации;

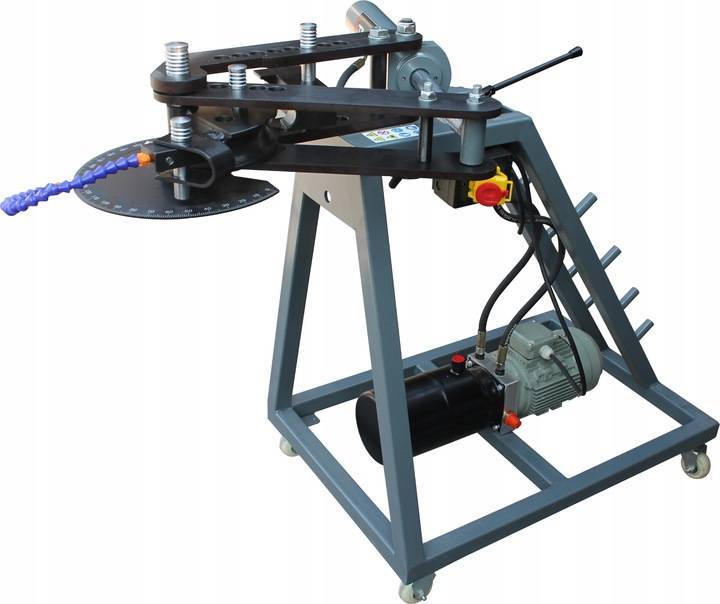

электрическими. Эти приборы могут быть как переносными, так и стационарными. Для их работы обязательно нужен постоянный доступ к электрической сети. Без него они не смогут работать. Поэтому в некоторых случаях для работы с компактными, переносными моделями необходимо также иметь при себе переходники;
гибридными. Такие модели сочетают в себе привод разного вида. Обыкновенно гибридные трубогибы представляют из себя электрические механизмы с элементами гидравлики. Для них также обязательно наличие электрической сети для работы. Практически всегда такие приборы – массивны, поэтому для их переноски точно не хватит одного человека;
с индукционным нагревом. Такой трубогиб является усовершенствованной моделью электрического или гидравлического механизма. Он нагревает сталь в будущем месте сгиба перед тем, как начать работу. После этого уже производится и сама гибка. Благодаря этому металлоконструкции не ломаются при деформации. Такие аппараты способны работать с толстой сталью.
Применение трубогиба и меры предосторожности
(1) Ссылка на руководство по эксплуатации электронасоса.
(2) Рабочий цилиндр сначала ввинчивается во внутреннюю резьбу квадратного блока, так что задний конец цилиндра устанавливается на опорное колесо.
(3) В соответствии с диаметром трубы для выбора штамповочной головки, установленной в плунжере, два ролика, соответствующие пазу по направлению к штамповочной головке, затем вставьте соответствующий размер отверстия в цветочной доске, а затем закройте верхнюю часть доску для цветов, вставьте трубу в канавку, а затем потяните активную часть быстрого соединения на конце трубки высокого давления назад и установите на разъем рабочего цилиндра, затяните винты выпуска масла на электрическом масляном насосе, чтобы согнуть трубка. Когда изгиб трубы закончен, ослабьте винт выпуска масла, и плунжер автоматически вернется в исходное положение.
Примечания:
(1) ссылка на руководство по эксплуатации электронасоса.
(2) Не снимайте быстроразъемный соединитель при загрузке.
(3) Машина использует масло в качестве среды, она должна хорошо выполнять работы по очистке и техническому обслуживанию маслогибов и трубогибов, чтобы предотвратить засорение или утечку масла, которые могут повлиять на использование.
Как изготовить трубогиб для круглых труб с гидравлическим приводом
Если речь идет о выполнении не просто каких-то домашних ремонтных работ, а о профессиональной деятельности, то стоит задуматься об изготовлении более сложного гидравлического трубогиба. С его помощью при гибке труб можно будет снизить затраты физических сил, ведь нагрузка придется на гидравлический домкрат.
На этапе составления чертежа устройства нужно предусмотреть, из какого материала будут изготовлены боковины. Оптимально для этого подойдет прут арматуры сечением 18-20 мм, а также уголки со стороной в 25 мм. Кроме того, для боковин понадобится листовое железо толщиной 10 мм с высверленными отверстиями для фиксации опор.
В качестве опоры используют трубку соответствующего диаметра, в которую нужно будет приварить болт сечением 18 мм. По центру опоры будет расположено полукруглое отверстие, что также нужно отразить на чертеже. В эту выемку должна будет упираться заготовка, которую будут сгибать на гидравлическом ручном трубогибе.
Для создания пуансона потребуется листовой металл 4 мм толщины, из которого нужно будет вырезать полукруглые заготовки. Радиус этих деталей должен соответствовать планируемому радиусу сгиба трубы. На следующем этапе берут трубу сечением 32 мм и разрезают ее на две части. Одну из частей загибают по форме пластин-заготовок, а после – все детали сваривают. Для дополнительной прочности пуансона в гидравлическом трубогибе, внутри него приваривают перемычки, обеспечивающие ребра жесткости.
В центральной части платформы приваривают трубку. Ее назначение – упор для гидравлического привода, которым служит домкрат. Все это нужно обязательно проработать и предусмотреть в чертеже, согласно которому будет производиться сборка гидравлического трубогиба. Кроме того, такая схема позволит подготовить перечень материалов и комплектующих, имеющих нужные параметры. При этом ряд элементов для инструмента нужно будет предварительно заказать у токаря.
Таким образом, собрать тот или иной тип ручного трубогиба не так уж сложно. Тем более что существует масса вариантов и чертежей готовых изделий, которые можно взять на вооружение, чтобы изготовить самостоятельно необходимый в хозяйстве инструмент.
Устройство самодельного трубогиба Самодельный трубогиб для профильных труб Гидравлический трубогиб с электроприводом Сгибание труб без применения трубогиба
При работе с трубами часто возникает необходимость изменить форму трубы, проще говоря, согнуть её.
Сделать это можно на специальном оборудовании, или даже купить изделие готовой формы. Но намного проще и дешевле изготовить простой трубогиб своими руками. Использование такого несложного инструмента значительно облегчит и ускорит работу.
Особенности сгибания труб
Технологический процесс, при котором под воздействием нагрузок извне меняется наклон оси трубы называется гнутьем. В стенках труб при этом возникают упруго-пластические и упругие деформации. На внутренней стенке появляется сжимающее напряжение, на внешней – растягивающее с максимальным значением в центральной части.
Материал, диаметр и толщина стенок труб определяют способ их изгиба и его минимальный радиус. Значения для стальных труб приведены в таблице.
Таблица 1
| Диаметр трубы, мм | Минимальный радиус изгиба | |
| толщина стенки до 2 мм | толщина стенки выше 2 мм | |
| 5-20 | 4 диаметра трубы | 3 диаметра трубы |
| 20-35 | 5 диаметров трубы | 3 диаметра трубы |
| 35-60 | — | 4 диаметра трубы |
| 60-140 | — | 5 диаметров трубы |
Если изгиб будет выполнен с меньшим радиусом, то ухудшится его качество и изделие деформируется.
Гнутье приводит к изменению формы поперечного сечения изделия. Вместо круглой труба приобретает овальную форму. При изгибе тонкостенных труб на вогнутой стороне могут возникать складки, которые негативно влияют на работу трубопровода: уменьшается проходное сечение, ухудшаются антикоррозионные свойства, увеличивается гидравлическое сопротивление.
При сгибании труба может деформироваться, что сделает невозможным ее применение
Принцип работы трубогиба
Трубогибочный станок предназначен для сгибания трубы под углом до 90°. Такая обработка жесткого цельнометаллического элемента позволяет избежать приваривания патрубков и создания резьбовых соединений.
При сгибании используется принцип механического холодного деформирования. Материал не подвергается неблагоприятному воздействию высокой температуры. Металлопрокат помещают между статичными вальцами устройства, а подвижный прижимной вал создает усилие, сгибающее профиль под нужным углом.
Принцип работы роликового трубогиба
Чтобы избежать ухудшения технических характеристик и разрушения металла, ограничивается радиус изгиба трубы.
Его минимальное значение зависит от вида материала — сталь, медь, алюминий — и толщины стенки. При этом утоньшение сечения не превышает 20-25%. В результате пластической деформации профиль приобретает изогнутую форму без потери прочности.
Таблица минимальных радиусов для гибки стального профиля
Чтобы получить участок угловой конфигурации, используют инструмент локального воздействия. Усилие прикладывается точечно. Изгиб формируется выдавливанием.
Профилегиб отличается от обычного трубогиба для круглой трубы, поскольку предназначен для деформирования профиля, более устойчивого к изгибающим нагрузкам. Для изготовления дуг или арок заготовку протягивают на прокатном станке с одним или несколькими роликами и большим радиусом изгиба.
Сооружение домкратного трубогиба
Сварите уголки вертикально на стание. В швеллерах выполните отверстия под установку роликов.
На уголки приварите швеллеры (2 уголка – 1 швеллер). Расположите швеллеры платформами друг к другу. Интервал между деталями должен соответствовать длине роликов. Смонтируйте ролики в подготовленные отверстия и зафиксируйте болтами.
- Смонтируйте на домкрат оснастку в форме полукруга и разместите его в центральной части основания между швеллерными конструкциями.
Далее укладывайте трубу в нижней части роликов и посредством домкрата прижимайте ее. По мере прижимания труба будет изгибаться в необходимом положении.
