Глубинный вибратор для бетона. Устройство и характеристики

Виды вибраторов по частоте вибрации.

Вибрация характеризуются двумя величинами – частотой и амплитудой. Частота колебаний указывается в вибрациях/мин (vpm) или в Герцах (Гц) – соотношение 1 Гц = 1 vpm/60. Например, один производитель пишет, что у его вибратора частота 200 Гц, а другой производитель — 12000 vpm – по факту эти цифры равны. Частота вибрации у наиболее распространённого типа дебаланса – эксцентрикового, соответствует количеству оборотов вала; у маятникового дебаланса частота вибрации в 5-7 раз выше частоты оборотов. При равном весе, чем больше амплитуда, тем выше центробежная сила, а значит сильнее воздействие на бетон. Большая амплитуда должна быть уравновешена меньшей частотой вибрации.

Низкочастотные. Частота вибрации до 3000 vpm. При бетонировании не применяются, их сфера — это разрыхление, отбойка, транспортировка сыпучих материалов в силосном хранилище, транспортных желобах или для просеивания.
Среднечастотные. Частота вибрации 3000-9000 vpm. Применяются при изготовлении ЖБИ на заводах и монолитном строительстве с помощью внешних вибраторов. Способны приводить в движение крупные частицы заполнителя и отлично подходят для тяжелых, непластичных бетонов со «скелетом» из щебня или гравия крупных фракций.
Высокочастотные. Частота вибрации 90000-20000 vpm. Применяются при уплотнении среднего и легкого бетона, как заводского производства, так и приготовленного на месте, на стройплощадке с помощью глубинных вибраторов.

Устройство глубинного вибратора

Погружной виброуплотнитель электромеханического типа устроен достаточно просто. Он состоит из следующих частей:

электрического двигателя, который является источником энергии;

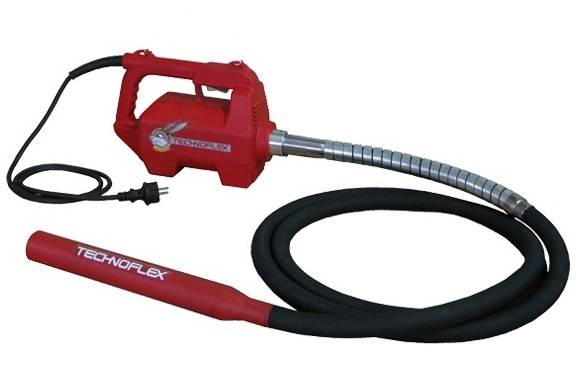

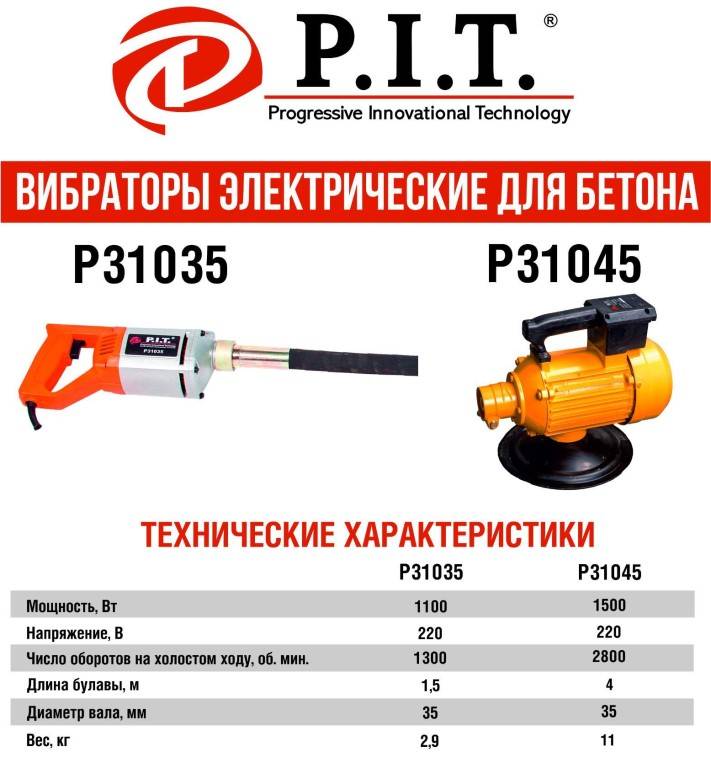

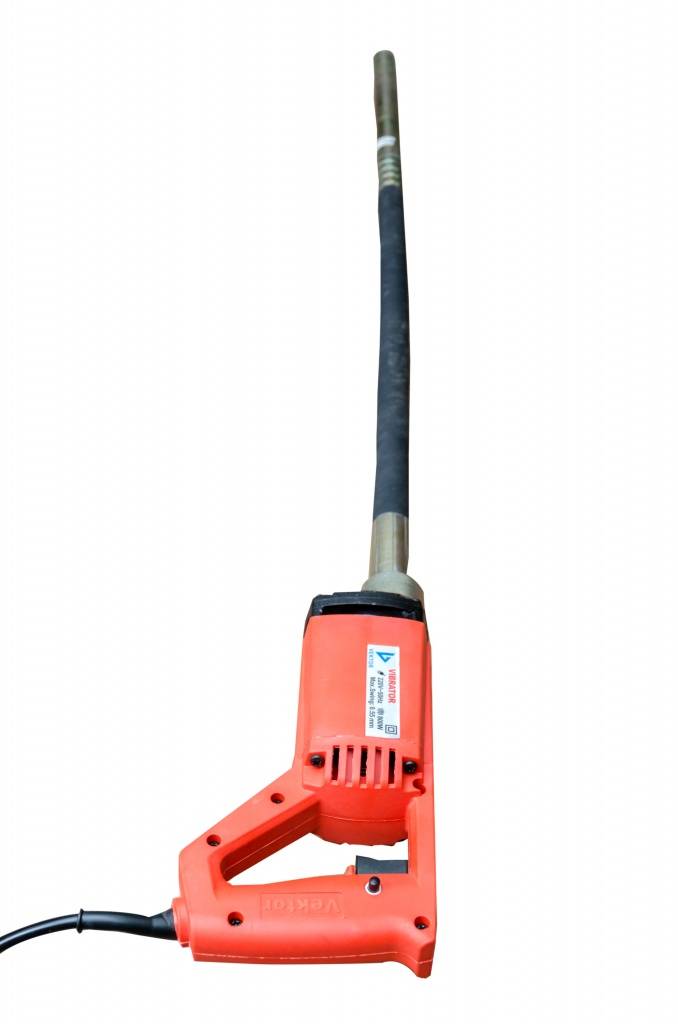

Погружной переносной вибратор для бетона

гибкого вала, выполняющего функцию передаточного механизма;
генераторной насадки, создающей вибрационные колебания высокой частоты.

Вибронаконечник может иметь следующую форму:

Цилиндрическую. Такая насадка называется вибробулавой и применяется при нормальной густоте раствора.
Коническую. Наконечник представляет вибрационный штык, используемый для уплотнения густых смесей.

Рабочая часть может включать:

группу вибрационных насадок;
вибрационные наконечники различного диаметра;
один или несколько вибрационных штыков.

Основные элементы вибронасадки:

Корпус цилиндрической формы, изготовленный из нержавеющей трубы.
Роликоподшипники, центрирующие гибкий вал.
Втулка, преобразующая вращение в колебания.

Неправильное использование вибрации не только не принесет пользы, а может навредить: чрезмерная продолжительность воздействия вызовет расслоение раствора, что негативно скажется на его крепости

Советы и рекомендации

Нужно понимать, для решения каких целей вам нужно это оборудование. Можно использовать и самодельное устройство, если вам нужно проделать незначительный объём работ с бетоном. Однако использование заводских изделий позволит проще решить вопрос с комплектующими.

Для того, чтобы добиться возведения надёжных зданий и конструкций, которым суждено простоять много лет, игнорирование вибратора при работе с бетонной смесью не представляется возможным — это оборудование стало неотъемлемым в процессе современного строительства

Именно поэтому так важно не только подобрать самый лучший вибратор для уплотнения бетона, но и соотнести его со своими конкретными целями и ситуацией. Немаловажно точно рассчитать бюджет и не уйти в полный минус. Предлагаем вам не обманываться мощностью вибратора или популярностью бренда, а мерить всё по своему аршину и подбирать оборудование для конкретных целей

Не стоит брать профессиональное дорогое оборудование, если объём работ не соответствует. Постарайтесь определить нужные для себя качества, которыми должно обладать конкретно для вас оборудование и найдите в строчках рейтинга нужный агрегат

Предлагаем вам не обманываться мощностью вибратора или популярностью бренда, а мерить всё по своему аршину и подбирать оборудование для конкретных целей. Не стоит брать профессиональное дорогое оборудование, если объём работ не соответствует. Постарайтесь определить нужные для себя качества, которыми должно обладать конкретно для вас оборудование и найдите в строчках рейтинга нужный агрегат.

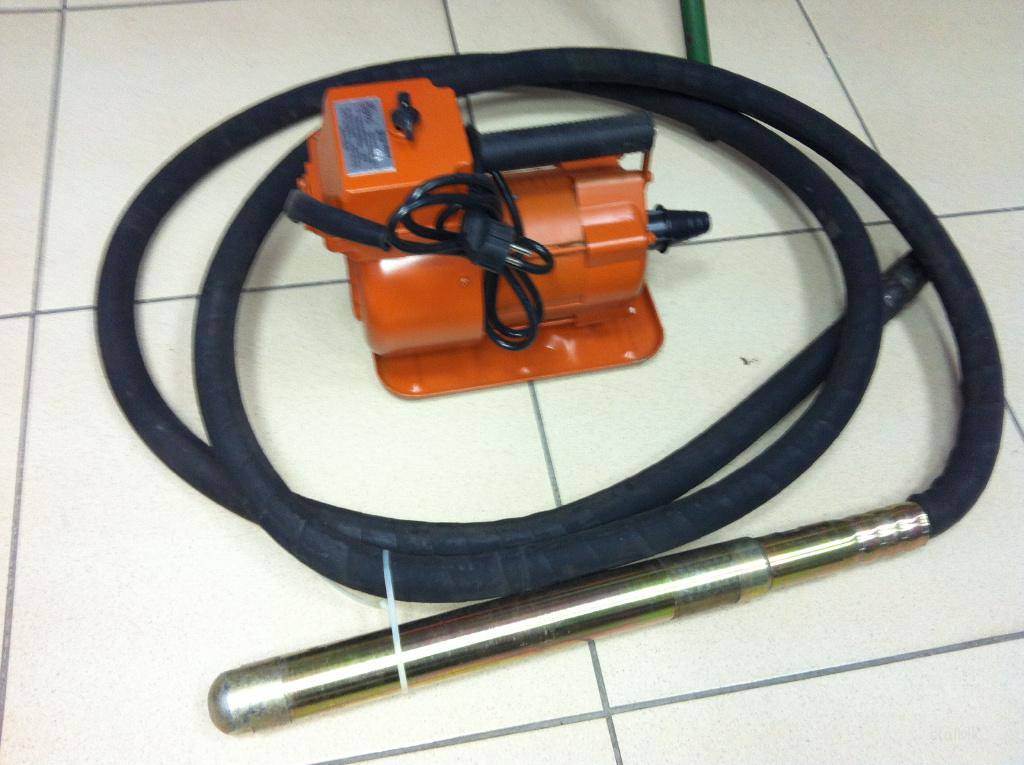

Устройство вибратора для бетона

Чаще на строительных объектах применяют вибраторы для бетона глубинного (внутреннего) типа. Поэтому конструкцию и общий принцип работы стоит рассмотреть на примере погружной модели.

Основные узлы виброинструмента:

привод на основе электрического (обычно) двигателя – создает вращающий момент на валу ротора;
гибкий вал – через муфту передает вращение двигателя к валу (шпинделю) вибронаконечника. К шпинделю гибкий вал крепится при помощи резьбы;
вибронаконечник (булава) – жесткий корпус с расположенным внутри шпинделем и механизмом, преобразующим вращательное движение ротора в колебания (вибрацию).

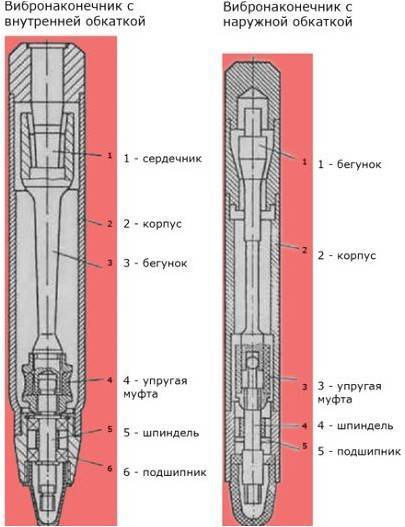

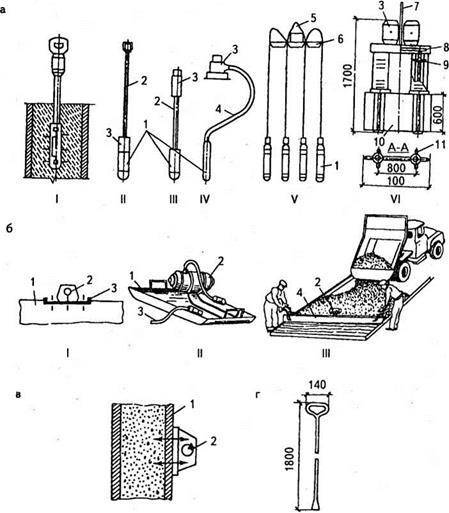

Более подробный чертеж игольчатого вибратора для бетона приведен на рисунке.

Исходя из типа механизма преобразования вращения, различают вибронаконечники маятникового и эксцентрикового типа.

В первом случает бегунок, закрепленный на валу, окатывается внутри или снаружи конуса (сердечника или втулки).

Внутри наконечников второго типа вибрацию создает эксцентриковый узел, схожий с кривошипом.

Также эксцентриковый механизм может быть реализован в виде вала с грузом для смещения центра тяжести.

Самый распространенный вариант привода – электромеханический двигатель, работающий от стандартной сети (220 или 380 В при частоте 50 Гц).

Вибратор для бетона своими руками

При малом объеме работ покупка вибратора не всегда оправдана – дешевый ненадежен, а дорогой себя не окупит. Вибратор можно сделать самому – на основе дрели или перфоратора с возможностью регулировки частоты вращения.

Из дрели

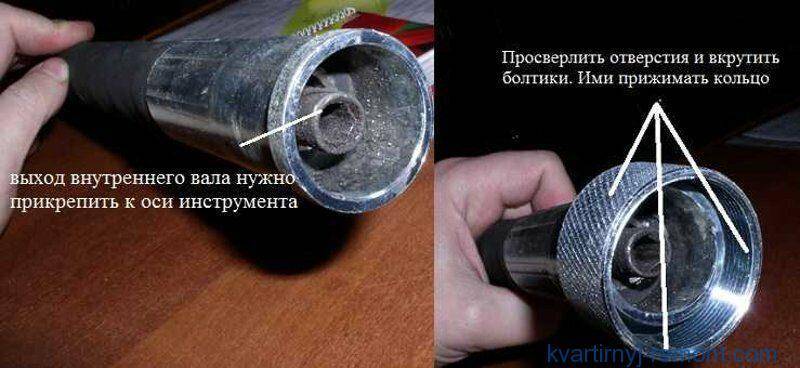

Превратить дрель в вибратор можно двумя способами. Первый предполагает использование в виде насадки на дрель покупной вибробулавы с «рукавом». Большинство моделей гибкого вала оканчиваются шестигранным отверстием и могут быть закреплены в патроне дрели.

Теперь остается лишь прикрепить защитный кожух.

Это может быть металлическое (на рисунке) или резиновое кольцо (трубка). В кольце нужно просверлить 3–4 отверстия – в них вкручивают болты. Для надежного закрепления кольца на корпусе дрели достаточно затянуть болты.

Если выход дрели и вала отличаются по форме, изготавливают переходник для закрепления вала в патроне.

Второй способ предлагает сэкономить 1,5–2,5 тыс. руб., сделав вибронаконечник с валом самостоятельно. Общий алгоритм такой:

Изготовить корпус из отрезка трубы, предусмотрев место крепления скобы, удерживающей муфту.
Сделать вал, приварив эксцентрик к металлическому цилиндру или полой шпильке.
Подобрать и установить подшипники.
Пропустить через вал стальной тросик, передающий вращение от дрели на наконечник.
Собрать вибратор, поместив тросик в газовый шланг и закрепив на дрели кронштейном.

Из перфоратора

Сделать вибратор для бетона своими руками можно и из перфоратора. Для изготовления понадобится:

перфоратор мощностью от 1,5 кВт;
отрезок металлической пики диаметром от 8 мм – длина должна быть достаточна для погружения целиком в толщу раствора;
шайба – ее приваривают к концу стержня. Шайбу можно заменить несколькими короткими стержнями, приваренными к пике под углом 90 градусов.

Полученную насадку на перфоратор можно использовать для вибрирования бетона в вертикальном и горизонтальном положении – погружая всю пику или только поперечные стержни

Перфоратор можно использовать без погружения:

Уложить поверх раствора мастерок, лопатку либо пластину из листовой стали.
Поставить стержень перфоратора поверх пластины и пользоваться инструментом в режиме удара.

Поверхностный вибратор

В отличие от профессионального, самодельный площадочный вибратор для бетона сделать просто, понадобится:

любой ненужный двигатель – от насоса или бытовой техники с частотой от 3000 об/мин;
ровная площадка с ручкой для перемещения – поддон или деревянная доска;
груз для эксцентриситета.

Груз прикрепляют к выходному валу для получения биения, затем «узел» устанавливают на площадку. Осталось поставить площадку на раствор, включить двигатель и перемещать прибор за ручку по мере уплотнения.

вибратор для бетона разборный своими руками

Watch this video on YouTube

Вибратор для разового использования имеет смысл делать из имеющегося электроинструмента – покупать дрель или перфоратор специально не стоит.

Поделиться
Твитнуть
Запинить
Нравится
Класс
WhatsApp
Viber
Телеграмка

Правила эксплуатации агрегата

При работе с агрегатом нужно соблюдать следующие правила:

заливка состава должна выполняться с небольшой высоты, размеренно и равномерно, каждый новый слой бетона должен быть приблизительно 0,4–0,5 м, не больше;
погружать наконечник аппарата в раствор необходимо в вертикальном направлении, не позволяя ему смещаться по горизонтали;
дистанция между местами погружений должна составлять 8–10 диаметров булавы-наконечника;
площади воздействия в обязательном порядке должны пересекаться, что исключает необработанные места;
чтобы гарантировать отличную сцепку слоёв бетонной смеси, булаву нужно погружать минимум на 10 см в предпоследний слой;
длительность обработки должна соответствовать марке бетона, диаметру вибронаконечника;
недопустимо позволять наконечнику прикасаться к прутам арматуры или щитам опалубки;
вытягивать рабочую часть прибора из раствора нужно плавно и неторопливо — отверстие от наконечника должно полностью закрыться;
глубинный вибратор для бетона не используется в качестве поверхностного;
техническое обслуживание аппарата должно проводиться своевременно и регулярно.

Советы по выбору

Если вы собираетесь покупать, а не конструировать вибратор для бетона своими руками, то на выбор влияют типы работ, для которых он применяется — для бетона мелкой фракции приобретают уплотнители высоких частот, а для бетона крупнозернового подойдут низкочастотные приборы

Также обращают внимание на размер наконечника. Широкий вибронаконечник применяется для охвата больших площадей

При выборе оборудование нужно обращать внимание на глубину гибкого вала. Выбирая оборудование, смотрят на глубину гибкого вала, который влияет на глубину захода в бетонный раствор

Длина гибкого вала зависит от типа строительства. Применение чересчур длинного вала, повлечет за собой снижение эффекта из-за потери производительности на пути к раствору из бетона. Вал с короткой длиной не обеспечивает нужное погружение

Выбирая оборудование, смотрят на глубину гибкого вала, который влияет на глубину захода в бетонный раствор. Длина гибкого вала зависит от типа строительства. Применение чересчур длинного вала, повлечет за собой снижение эффекта из-за потери производительности на пути к раствору из бетона. Вал с короткой длиной не обеспечивает нужное погружение.

Выбирая трамбующее оборудование, обращают внимание на диаметр, который свидетельствует о возможном охватывающем расстоянии. При большом диаметре рабочей поверхности погружать вибратор придется меньшее количество раз

Выбирая оборудование, учитывают характеристики условий, в которых планируется его применять.

Пневмовибратор работает в условиях постоянной подачи воздуха нужной температуры. Применяют в промышленности и при возведении тяжеловесных крупногабаритных конструкций. Электровибратор требует постоянного доступа к электрическим сетям, что создает трудности при строительстве. Для упрощения рабочего процесса с электровибратором, используют оборудование совместимое с бензином.

Если в бетонном сооружении присутствует арматура, используют поверхностный вибратор, который не соприкасается с металлической конструкцией. При выборе оборудования для трамбовки бетонного раствора обращают внимание на цену, которая является одним из главных показателей качества. Имея желание сэкономить и приобрести дешевый механизм, появляется риск быстрого выхода из строя рабочего оборудования

Какое дерево подойдет для обрешетки?

Чтобы обрешетка под сайдинг из дерева прожила долгую жизнь, нужно выбирать материал с учетом важных требований:

Древесина должна быть хорошо просушенной. Профессионалы определяют качество просушки специальными влагомерами. Можно сделать это и на глаз. На брусках должны отсутствовать влажные разводы, дерево не должно быть слишком тяжелым.
На материалы должны отсутствовать любые малейшие признаки начала процессов гниения. О том, что дерево начало портиться, может свидетельствовать красное или синее пятнышко.
Следует выбирать ровные бруски. Дефективный материал приведет в деформационным изменениям сайдинговой обшивки.
Все деревянные элементы подлежат обязательной обработке специальными антисептиками.

Такой материал, как дерево, особенно актуален, если выполняется обрешетка деревянного дома под сайдинг. А также подходит для ветхих построек.

Обычно каркас монтируется из брусков 5Х5см.

Зачем нужен глубинный вибратор для бетона

В процессе перемешивания бетонный раствор активно насыщается воздухом. Это снижает прочностные характеристики конструкции из бетона, отрицательно влияет на надежность и ресурс эксплуатации. Можно избежать негативных факторов, если использовать вибратор погружной, основными функциями которого являются:

обеспечение однородной консистенции бетонного раствора;
ликвидация воздушных полостей в толще массива;
удаление лишней влаги из бетонного состава;
повышение прочностных характеристик материала.

После вибрационного уплотнения повышается пластичность и податливость бетонного состава. Увеличивается также интенсивность усадки бетона, и сокращается продолжительность твердения.

Типы глубинных вибраторов

Вибраторы по способу передачи энергии с двигателя к рабочей части устройства делятся на две группы:

механические;
пневматические.

Механический погружной вибратор оснащается гибким валом (это стальной трос, который для безопасности персонала помещен в резиновый шланг). Максимальная длина такого привода делается не более 6 м.

Пневматические глубинные вибраторы – для подачи вибрирующих импульсов с пневматической турбины на рабочий механизм оснащаются воздуховодами, длина которых ограничена из-за снижения уровня давления в нем.

По типу приводного двигателя вибраторы делятся на:

электрические;
дизельные;
бензиновые.

В зависимости от мощности и габаритных размеров электродвигателя электрические вибраторы делятся на:

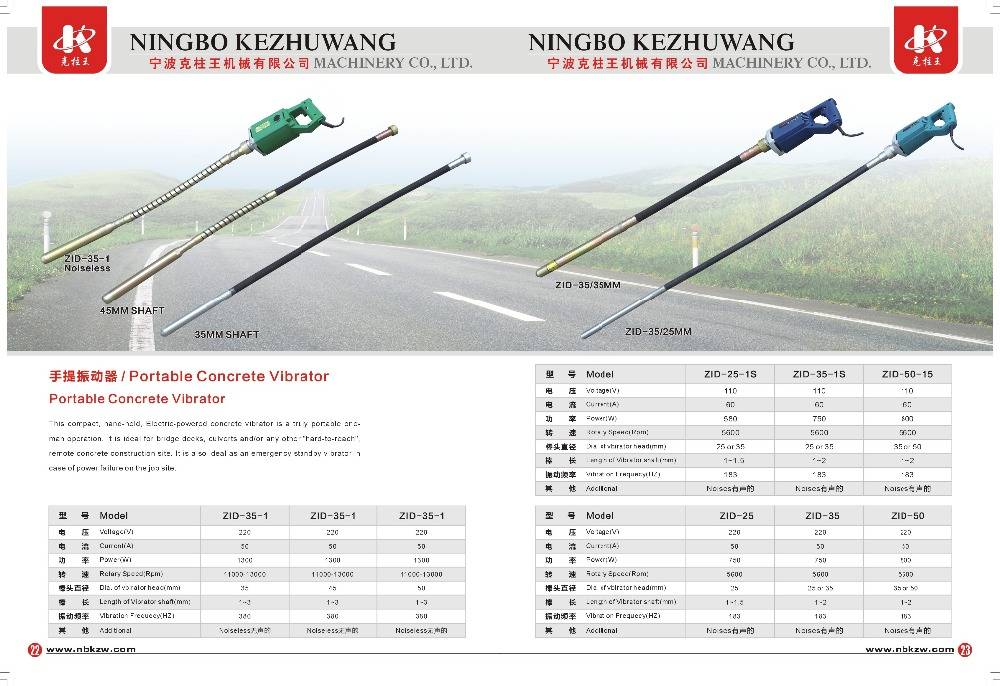

Портативные,
Стандартные.

Электродвигатели питаются однофазным напряжением в 220 В, трехфазным – 380 В, либо напряжением с использованием понижающих трансформаторов – в 42, 36, 24 В.

Напряжение в 220 и 380 В представляет опасность для жизни человека, поэтому системы подключения устройств к электропитанию такого напряжения оснащаются УЗО.

На тех строительных площадках, где нет доступа к стационарному электропитанию, применяются дизельные и бензиновые глубинные вибраторы с электрогенераторами на 380, 220 и 24 В.

Они выгодны в первую очередь своей мобильностью, а во вторую – приспособленностью к интенсивной и протяженной по времени работе. Поэтому на их основе и делают промышленные многопостовые глубинные вибраторы, которые применяются для уплотнения бетонных заливок на участках со значительными площадями.

Сам рабочий механизм (булаву) подбирают, принимая в расчет условия эксплуатации устройств, свойств и состав бутобетонной смеси.

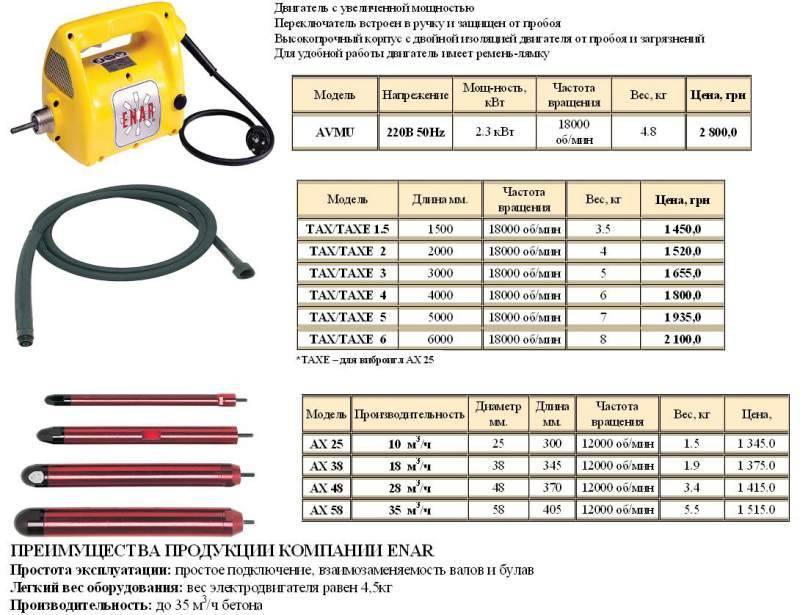

Стандартные диаметры булавы для портативных (мощностью 0.5 -2.0 КВт) вибраторов – 28 и 38 мм, для стандартных вибраторов – 51 и 76 мм.

Но промышленность выпускает булавы и других диаметров.

Важно определиться также с выбором длины булавы. Если двигатель вибратора достаточной мощности, то устройство сможет за одно погружение уплотнять бетонную массу на длину вибронаконечника

Для маломощного (портативного) устройства приобретать длинную насадку не имеет смысла.

При выборе вала руководствуются следующей информацией:

толщина слоя бетона, который нужно уплотнять за один проход;
высота заливки;
толщина стен;
размеры заливаемой площадки;
состав бутобетонного раствора.

При этом следует помнить, что гибкий вал не должен иметь радиус изгиба меньше, чем 300 мм. Не выполнения этого условия снижает срок эксплуатации аппарата и непосредственно гибкого вала.

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

трубка из нержавейки длиной 55 см и Ø 4 см;
металлический стержень Ø 15 мм;
отрезок металлического стержня прямоугольной формы;
два качественных подшипника и втулка;
гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;
внутренний стержень для трубки (можно взять тросик спидометра).

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

набор свёрл по металлу;
электро или газосварка;
ножовка;
стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.
Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.
Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.
Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.
На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.
Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.
На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».
Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.
Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Глубинные и поверхностные вибраторы – в чем разница?

Основная функция инструмента заключается в том, чтобы придать смеси однородную структуру, без воздушных включений. Учитывая, что бетон применяется не только при строительстве различных объектов, но и для изготовления ж/б изделий, то уплотнители должны решать различные задачи.

Исходя из этих условий, уплотнители и разнятся конструктивными решениями.

Например при больших объемах работ наибольший эффект будет при внутреннем уплотнении. Следовательно, конструкция таких устройств должна быть такой, чтобы можно было воздействовать на внутренние слои. Для этого и были разработаны модели, для глубинной обработки бетона. Рабочая часть таких моделей состоит из гибкого вала и вибрационного наконечника, который заглубляется внутрь раствора. Таким образом, колебания от наконечника передаются непосредственно обрабатываемой смеси. Таким инструментом можно уплотнять раствор в самых труднодоступных местах. Он применим также и для обработки участков с сильным армированием.

Совершенно другая задача поставлена поверхностным моделям. Они рассчитаны для работы с небольшими слоями обрабатываемой смеси. На уплотнителях таких моделей установлены специальные вибрирующие площадки, которые получают колебания от двигателя. Они устанавливаются сверху слоя свежего бетона. Колебания передаются только поверхностной части. Поверхностная технология обработки применяется также и на заводах ЖБИ при производстве строительных конструкций.
