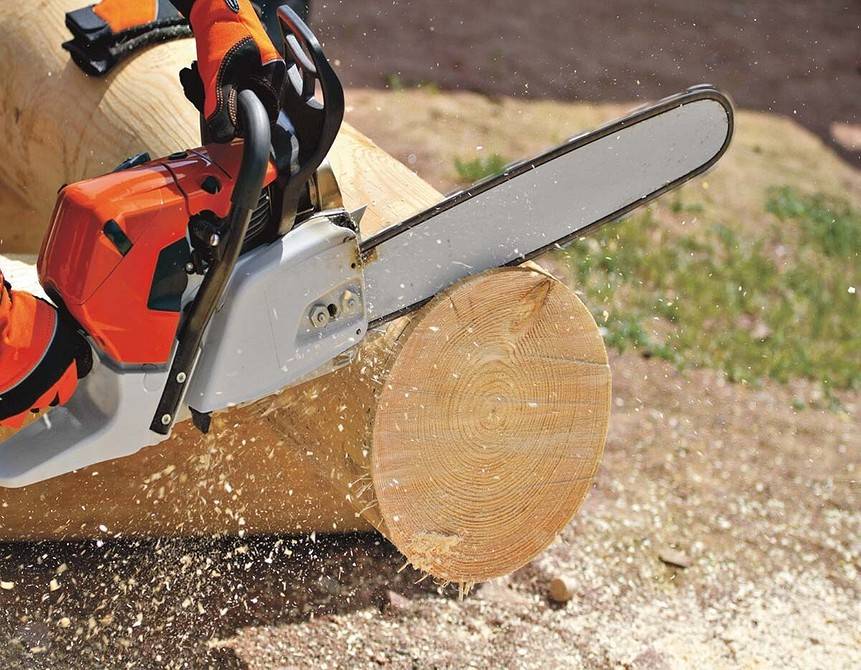

Husqvarna 135 в работе распил бревна на скорость

Базовая комплектация

Базовая комплектация бензопилы Husqvarna:

  • упаковка — картонный короб;
  • инструкция по эксплуатации с гарантийным талоном;
  • ручной тормоз (расположен со стороны правой руки);
  • выключатель запуска и остановки инструмента;
  • винты регулировки карбюратора;
  • глушитель;
  • пильная цепь, звездочка, полотно шины;
  • ручка задняя, с защитой правой руки;
  • крышка сцепления (доступна для моделей 135 и 135е);
  • защита для пильного полотна;
  • универсальный ключ для сборки.

Полный обзор составляющих и рабочих частей бензопилы указан в инструкции к инструменту.

Страна сборки и производства, согласно мануалу модели Хускварна 135 — Швеция. В зависимости от серии выпуска могут встречаться бензопилы, собранные на фирменной заводе Husqvarna в США или Китае. Чтобы убедиться в подлинности инструмента, рекомендуем сверять серийные номера изделий, пользуясь базой поиска на сайте официального производителя.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

  1. Верхняя крышка.
  2. Крышка тормоза цепи и пильной гарнитуры.
  3. Стартер.
  4. Маховик и сцепление.
  5. Передняя рукоятка.
  6. Карбюратор.
  7. Масляный насос.
  8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Устройство и подготовка к работе

Модификация «Хускварна-137» вышла в 2005 году. Это обыкновенная бытовая бензопила. Она оснащена мощным мотором в 2,2 лошадиные силы, бензобаком на 0,4 литра. Инструмент имеет усовершенствованную систему запуска. Производитель рекомендует использовать оригинальную шину Н30 (длина колеблется от 34 до 38 см). Для корректной и безопасной работы агрегата необходимо придерживаться соответствующих правил эксплуатации:

  1. Для начала отрегулировать рабочий (пильный) блок.
  2. Произвести смазку цепи при холостых оборотах.
  3. Залить соответствующую топливную смесь.
  4. При помощи стартера запустить инструмент.

Обкатка пилы должна составить не менее 10 часов. В течение этого периода необходимо нагружать механизм по минимуму, чтобы все детали приработались между собой. Система пуска оснащена специальной пружиной, проворачивающей коленчатый вал во время старта, что существенно облегчает стартовый процесс.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Устройство бензопилы Хускварна 142

Одно из главных преимуществ 142-ой модели шведской марки Husqvarna заключается в грамотном подборе ее комплектующих и высоком качестве фирменной сборки. Основа садового инструмента состоит из 2-тактного бензинового мотора, хромированный цилиндр которого имеет объем 30 см3. Запуск штатного ДВС выполняется путем вытягивания тросика ручного стартера. За приготовление и обогащение воздухом топливной смеси в комплектации ДВС отвечает фирменный японский карбюратор марки Walbro с коваными жиклерами и улучшенной системой впрыска горючего. Производитель укомплектовал двигатель топливным и масляным баком, объемом 370 и 190 мл соответственно.

Бензопила Хускварна 142 оснащена долговечным сцеплением, отвечающим за непрерывную связь двигателя с пильной гарнитурой. Все запчасти механизма изготовлены из прочной стали, обладающей устойчивостью к повышенной температуре и коррозии.

Для мгновенного воспламенения топлива в цилиндре ДВС садового инструмента Husqvarna отвечает фирменная система конденсаторного зажигания, в комплектацию которой входит свеча Champion RCJ7Y. Расстояние между электродами маховика и магнето в рабочем состоянии системы зажигания составляет 0,5 мм.

Подготовительные этапы, запуск

Первым делом оператор бензопилы Husqvarna 135 должен правильно приготовить топливную смесь из 92-го бензина и оригинального хускварновского масла для двухтактных двигателей в соотношении 50/1 (на 1 л горючего берется 0,1 л масла).

Предлагаем следующий алгоритм действий, позволяющий правильно подготовить бензоинструмент к работе:

  • сборка цепной пилы;
  • монтаж гарнитуры;
  • натяжка цепного механизма;
  • заправка топливом бензопилы;
  • заливка масла для цепи (оригинальное хускварновское или трансмиссионное ER 90);
  • запуск агрегата;
  • проверка работы пилы на холостом ходу (может понадобиться регулировка карбюратора);
  • проверка срабатывания тормоза;
  • проверка подачи смазки.

Обкатка

Период сниженных нагрузок длится не более 10 часов. Вращающиеся и движущиеся части инструмента постепенно притираются друг к другу, как результат — увеличивается рабочий ресурс бензопилы.

Типичные неисправности и ремонт бензопил бренда Husqvarna

Владельцы бензопил Хускварна сталкиваются с поломками своих инструментов крайне редко. Однако если это все-таки случилось, то можно попытаться устранить неисправность своими руками. О том, как определить поломку, и отремонтировать бензопилу Хускварна без помощи мастера – поговорим более подробно.

Как отрегулировать карбюратор на бензопиле Хускварна?

На случай, если не заводиться бензопила Хускварна, или она не развивает обороты – причина этому кроется в нарушении заводских настроек карбюратора. Для этого у инструмента имеются 3 винта, обозначенные буквами «H», «L» и «T».

Чтобы настроить бензопилу Husqvarna, нужно действовать в таком порядке:

  1. Регулировка карбюратора пилы начинается с 5-минутного прогревания ее мотора. После этого начните поворачивать винт «L» до момента, пока не услышите максимальные обороты, выдаваемые ее мотором. Затем сразу же поверните винт на четверть оборота в противоположном направлении;
  2. Затем одной рукой нажмите и удерживайте курок газа на протяжении 10 секунд. При этом второй рукой поверните винт «H» на четверть оборота, чтобы создать максимальную нагрузку на мотор;
  3. После этого отпустите курок газа и начните поворачивать винт «T «по направлению движения стрелки часов. Как только цепь начнет вращение по шине, поверните винт в обратную сторону до момента остановки цепи.

Как снять сцепление на бензопиле Хускварна?

  1. Демонтируйте воздушный фильтр и открутите свечу зажигания. При необходимости протрите пространство около свечи бензопилы;
  2. На следующем этапе потребуется снять звездочку с бензопилы Хускварна – это даст возможность внимательно осмотреть механизм на наличие засорений;
  3. Катушка сцепления выкручивается по направлению стрелки часов. Под ней расположена прижимная шайба, которую также нужно извлечь;
  4. В конце производиться замена звездочки и устанавливается новое сцепление. Сборка бензопилы Husqvarna выполняется в обратном порядке.

Первые несколько запусков мотора бензопилы будут сопровождаться звенящими звуками – это связано с тем, что ведущая звездочка будет проворачиваться, пока окончательно не встанет на свое место.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение

  1. Для начала снимается защитная крышка и пружина стартера, после чего демонтируется воздушный фильтр бензопилы.
  2. Под ним в правой части расположен масляный насос, который нужно осмотреть на наличие трещин и других повреждений. Если есть необходимость – замените насос;
  3. Если вы заметили, что масляные шланги отошли от своего основания, значит, их также потребуется заменить новыми деталями.

Установив новые запасные части, можно продолжить работу с инструментом. В дальнейшем используйте только качественно масло от проверенных производителей. Большое значение также имеет правильно выбранный угол заточки цепи бензопилы Хускварна, так как от него зависит скорость движения и интенсивность смазки пильного элемента.

Обзор моделей бензопил их отличие

Чтобы выбрать инструмент для работы, необходимо ознакомиться с несколькими моделями, узнать их различие и купить подходящую пилу под запрос.

Бензопила Хускварна 236 предназначена для бытового использования. Она может быть оснащена шиной в см. Все вышеперечисленные опции в инструменте имеются, обеспечивая лёгкий запуск даже в зимнее время. Она экономично расходует горючее и в два раза сократился выброс продуктов сгорания.

Мощность бензопилы Husqvarna 236 составляет 1,9 л. с. или 1400 Вт. С небольшой шиной и весом 4.6 кг ей удобно постригать деревья в саду, измельчать ветки и распиливать небольшие брёвна, только не лиственницу.

Бензопила Хускварна 142 относится к полупрофессиональному инструменту. Она применяется на зимней заготовке дров в сельской местности. Зимой при минусовой температуре заводится с четвёртого раза. Особо отмечается изогнутая рукоятка, позволяющая делать удобный хват. С этим инструментом можно работать на высоте:

  • удобная для удержания ручка;
  • лёгкий запуск обеспечивает стартовая пружина;
  • цепной инерционный тормоз уменьшает отдачу при запиливании древесины;
  • равномерное распределение веса с разделением блоков мотора и топливного бака дополнительно уменьшает вибрацию;
  • кованый трёхсекционный коленвал увеличивает мощность пилы.

Работать на высоте можно не с любым инструментом. На лесах трудно сохранять равновесие под нагрузкой. Поэтому лицам, связанным с возведением дачных построек подойдёт именно эта, надёжная бензопила Хускварна 142 американского производства.

Технические характеристики пилы:

  • мощность двухтактного двигателя – 1,9 кВт;
  • максимальный объём топлива – 410 см3;
  • емкость для масла – 200 см3;
  • длина шин – 33-38 см;
  • общий вес до заправки – 4,6 кг.

Бензопила Husqvarna 240 – образец бытового инструмента нового поколения. Новой опцией, вдобавок к перечисленным, характерным для всех пил Хускварна, стал улавливатель разорванной цепи. Травмоопасный фактор ликвидирован. Мощность и работоспособность пилы расширяет зону использования до полупрофессиональной.

Технические показатели бензопилы Husqvarna 240:

  • объём рабочей камеры двигателя 38,2 см3;
  • мощность двигателя – 1,5 кВт;
  • ёмкость бака под горючее – 0,4 л;
  • длина шины — 38 см;
  • маслонасос с постоянным расходом на смазку.

При работе с инструментом необходимо следовать пунктам инструкции по эксплуатации. Именно эту марку бензопил назвали в числе трёх, обладающих:

  • двигателем с высоким ресурсом;
  • изменённой в лучшую сторону очисткой горючего перед впрыском;
  • продуманной системой центровки и амортизации узлов для снижения вибрации.

Если проведена правильная обкатка пилы, используются масла, горючее и присадки в соответствии инструкции, во время проводится ТО, срок службы продлится дольше двух лет, гарантированных производителем.

Бензопила Husqvarna 135 самая лёгкая конструкция, всего 4,4 кг без заправки топливом, маслом и пильного узла. Пила имеет двигатель 1,5 л. с., бачок под горючее – 0,37 л. Рекомендованные шины – 36-38 см. Отличие в оборудовании:

  • наличие металлического упора для распила круглых брёвен, в других любительских моделях этот шип выполнен из пластмассы;
  • удобная крышка с быстрым съёмом для проверки свечей;
  • многоразовые воздушные фильтры с лёгкой заменой.
  • мягкие резиновые ручки имеют удобный захват.

Бензопила Хускварна 137 выпущена в 2005 году для любителей, но с мощным двигателем 2,2 л. с. и бачком под топливо 410 см3. В этой модели усовершенствованная система зажигания с лёгким запуском. Используется длина шины 33-38 см. Для этой пилы производитель советует использовать цепь собственного производства, Н 30, ведущее звено должно быть толщиной 1,3 см.

Для того чтобы пила работала безотказно, следует соблюдать условия эксплуатации, так как именно эта модель не терпит вольного обращения:

  • настроить пильный механизм;
  • смазать цепь рекомендованным составом на холостом ходу;
  • заполнить карбюратор фирменной смесью;
  • запустить стартёром пилу.

Первые 10 часов работы пилить, не нагружая механизм, дать притереться сопряжённым узлам. Для тех, кто редко пользуется пильным инструментом, производитель усовершенствовал систему запуска. Специальная пружина разворачивает коленвал, чтобы пуск прошёл без особых усилий. Позаимствован у профессионалов механизм зажигания. В результате пила получила шутливый отзыв благодарного покупателя – не заправляется сама и не хочет пилить, если за неё не держаться руками.

В обзоре собраны сведения о наиболее часто покупаемых любительских бензопилах и их особенностях. Какую из них выбрать – решать покупателю.

Инструкция по эксплуатации

Руководство для бензопилы Husqvarna 135, это документ, который поставляется в стандартной комплектации и является основным источником информации по использованию, обслуживанию и самостоятельной диагностики.

Инструкция 135 Хускварны, содержит описание того, как провести первый запуск пилы, а также каким образом собирать, разбирать, подготавливать пилу к работе

Это очень важно, т. к

многие не знают даже то, как правильно установить пильную цепь, не говоря уже о том, как эту цепь нужно натягивать.

Из инструкции можно узнать такие характеристики, как звуковое давление или обороты холостого хода, что тоже может пригодиться в некоторых ситуациях. Например, при самостоятельной регулировке карбюратора бензопилы.

Стоящая своих денег пила для некоммерческого применения (дача, огород, заготовка 10-15 кубов дров). Изготовлена из приятного на вид и качественного пластика. Защищает пользователя от вибрации и имеет виброзащиту на карбюраторе, в отличие от MS180!

Производитель Хускварна, в том, что растерял покупателей и расположение пользователей виноват сам, т. к. компания выпустила линейку не очень качественных пил, а именно моделей 235,236,240- это просто очень плохие пилы!

Пила Хускварна 135, сделана на основе 435 пилы, которая чуть более мощная и предназначена для проведения более серьезных работ.

Качество изготовления Хускварны 135 хорошее, на это нареканий нет. Все продуманно и проработано до мелочей.

Обязательно прочитайте инструкцию, перед тем как начать работать. При покупке, лучше научиться у продавца как её заводить, какое заливать масло и чего не делать! Не заливайте в масляный бак, отработанное автомобильное масло, это просто издевательство над бензопилой. Я использую только оригинальные масла. У этой пилы есть собрат, бензопила Хускварна 140. Не стоит за него переплачивать, приобретайте 135-ю! В основных характеристиках практически нет разницы. Продавец утверждает, что в 140-й ниже уровень вибрации меньше, но это не критично, а вот переплатить за это можно приличную сумму.

Ниже, вашему вниманию представлено видео о Хускварне 135, из которого можно узнать её основные достоинства. Рассказывает о бензопиле опытный продавец крупной сети магазинов по продаже бензотехники.

Устройство бензопилы Husqvarna 135

Основу конструкции бензопилы составляет 2-тактный бензиновый двигатель, работающий по технологии X-Torq. Ее задача заключается в снижении количества несгораемого горючего в составе выхлопных газов. Суть работы этой технологии довольно проста, и, одновременно, максимально эффективна.

После возгорания топлива в цилиндре X-Torq, происходит опускание поршня. Во время этого открывается перепускной канал, сквозь который чистый воздух напрямую попадает в цилиндр. В результате этой технологии переработанные газы выделяются из цилиндра в виде чистого воздуха. Таким образом, мотор потребляет на порядок меньше топлива.

Для охлаждения двигателя в устройстве Хускварна 135 предусмотрена фирменная система принудительной воздушной циркуляции Air Injection. Она состоит из долговечного воздушного фильтра, свободный доступ к которому позволяет быстро заменить изношенный элемент. Фильтр дополняет устройство, распределяющее потоки воздуха при помощи центробежной системы.

Бензопила Husqvarna 135 16 оснащена 2-камерным карбюратором, который также устанавливается на 440-ой модели от шведского производителя. Для предварительной подкачки топлива в режиме холодного запуска инструмент оборудован ручным насосом.

Для управления основными механизмами модели в ее устройстве предусмотрены рычаги газа и тормоза, а также переключатель положения дроссельной заслонки. Все органы управления расположены в задней части бензопилы, в непосредственной близости от рук оператора.

За спиливание древесины отвечает шина и цепь H37 с шагом 3/8 дюйма и шириной посадочного паза в шине размером 0,05 дюйма. Длина шины для установки должна составлять 35–45 см.

Для экстренной остановки шины и пильной цепи в устройстве Хускварна 135 предусмотрен мгновенный инерционный тормоз. Он включается и выключается при помощи отдельной ручки. Для безопасности оператора в комплектацию инструмента также включен щиток, защищающий правую руку вальщика.

Среди дополнительных опций Хускварна 135 выделяется эффективная система снижения вибрации LowVib. Она состоит из нескольких резинометаллических амортизаторов, принимающих на себя колебания двигателя при его работе.

Все внутренние детали и механизмы, а также резервуары для заливки топлива и масла Хускварна 135 помещены в надежный пластиковый корпус. Он выдерживает падения с небольшой высоты и легкие удары о твердые предметы.

Преимущества и недостатки бензопилы

В достоинствах этой модели:

  • высокое качество используемых материалов и заводской сборки, способствующих выработке назначенного ресурса с минимальными эксплуатационными расходами;
  • оптимальное соотношение веса и мощности;
  • балансировка и удобный захват;
  • достаточно мощный и экономичный для своей кубатуры двигатель с существенным запасом вращательного момента;
  • комфортные уровни вибрации и шумов, позволяющие оператору повысить производительность распиловочных работ за счет сокращения времени перерывов на отдых.

Существенных недостатков в конструкции пилы Хускварна 135 не отмечено. В отрицательных отзывах — отсутствие автоматической смазки пильной цепи и визуального контроля расхода топлива и масла, высокая стоимость фирменных запасных частей и смазочных расходников.

Хускварна 142 в эксплуатации

Топливная смесь была приготовлена нами на основе бензина АИ 92 и фирменного двухтактного масла Husqvarna HP в пропорции 50 к 1. Здесь интересно отметить, что при отсутствии под рукой масла, добавляемого в указанном соотношении, производитель разрешает кратковременное использование качественного масла, разводящегося с бензином в соотношении 33 к 1.

Мы эксплуатировали Хускварну 142 около часа. В качестве бытовой бензопилы она подходит идеально: практически полное отсутствие вибраций в руках, вполне выносимый уровень шума и, главное, отличные режущие способности. Стволы свежей сосны и сухой березы диаметром 26 см были неоднократно распилены в среднем за 7 с каждый. Сухой дуб поддавался чуть медленнее; на распил бревна диаметром 24 см примерно уходило 14 секунд. Скорости распила немного ниже, чем у профессиональных бензопил, которые мы тестировали, но это уже и пилы другого порядка стоимости. Работы на полную мощность Хускварна 142 не боится, высокие обороты даже рекомендованы инструкцией. Тормоз срабатывает идеально – цепь останавливается мгновенно.

Читать также: Захваты для металлических листов

Затем был сделан анализ отзывов владельцев Husqvarna 142 на трёх специализированных форумах

Мы принимали во внимание лишь те публикации, авторы которых давно зарегистрированы и используют бензопилу не профессионально, т.е. не каждый день на протяжении нескольких лет. Результаты анализа не удивили и коротко состоят в следующем: поршневая группа надёжная, шина крепкая, пила удобная и неприхотливая к топливу

Нечастые выходы из строя бывают, но обусловлены наступлением срока замены расходных материалов или ошибками при приготовлении топливной смеси

Результаты анализа не удивили и коротко состоят в следующем: поршневая группа надёжная, шина крепкая, пила удобная и неприхотливая к топливу. Нечастые выходы из строя бывают, но обусловлены наступлением срока замены расходных материалов или ошибками при приготовлении топливной смеси.

Особенности модели

Конструкторы предусмотрели несколько технологических новшеств, которые серьезно улучшили эксплуатационные качества техники. Наиболее значимой разработкой считается X-Torq, благодаря которой и была достигнута экономия топлива в процессе работы двигателя. В этой же связке с двигателем действует и система Air Injection, повышающая эффективность очистки воздуха Husqvarna 135. Цепь в современных бензопилах давно перестала регулироваться вручную. Сегодня для этого предусматриваются специальные натяжители. В данном случае конструкторы расположили этот механизм в боковой части корпуса.

Продумали конструкторы и эргономические нюансы конструкции. Для управления пилой предусмотрена удобная задняя рукоятка, которая дополняет хват основной передней ручки Husqvarna 135. Отзывы отмечают не только удобство в процессе обращения с корпусом пилы, но и легкость при совершении рабочих операций. Для точности валки предусмотрена и специальная разметка на корпусе, которая позволяет сократить время на подготовку к рабочим операциям.

Бензопила “Хускварна” 137, описание модели

Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.

Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.

Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.

Особенности

  1. Небольшой вес.
  2. Карбюраторный ДВС X-Torq.
  3. Мощность бензинового мотора 2,18 л. с.
  4. Карбюратор Walbro WT-660.
  5. Система облегченного старта.
  6. «Эйр Инжекшин» — дополнительная подача воздуха.
  7. Двойная очистка поступающего в карбюратор воздуха.
  8. Система зажигания CD.
  9. Автонастройка карбюратора.
  10. Антивибрационная система «Лоу Виб».
  11. Смазка цепи автоматическая.
  12. Компактные размеры.
  13. Мобильность, отсутствие привязок к источнику питания.

Инструкция по эксплуатации

Эксплуатационное руководство присутствует в комплекте к каждой бензопиле торговой марки Husqvarna

Инструкция знакомит владельца техники с инструментом, учит способам и методам работы, а также обращает внимание на правильное обслуживание бензинового агрегата. Эксплуатационное руководство состоит из следующих разделов:

  1. Устройство бензопилы Husqvarna 137, пошаговая сборка агрегата, согласно подробным описаниям из инструкции.
  2. Меры безопасности при работе и обслуживании.
  3. Технические характеристики.
  4. Приемы и способы пиления.
  5. Подготовка бензопилы “Хускварна” 137 к эксплуатации.
  6. Обкатка цепной пилы.
  7. Обслуживание.
  8. Выявление и устранение неисправностей бензопилы Husqvarna 137.
  9. Комплектация.

Основные меры безопасности

  1. Надеть спецодежду, защитить руки.
  2. Обезопасить рабочее место.
  3. Транспортировать бензопилу с отсоединенным высоковольтным проводом и плотно закрытыми топливным и масляным баками.
  4. Заправлять бензопилу вдали от места выполнения работ.
  5. Изучить приемы и способы пиления.
  6. Не допускать присутствия посторонних на участке, где будут проводиться распиловочные работы.

Общие сведения о бензопиле

Разработчики Husqvarna стремились выпустить надежный инструмент, который бы воплощал в себе такие качества, как мощность, компактность, высокую эргономику и легкость в техобслуживании. Отчасти эти задачи были достигнуты – во всяком случае, пользователи говорят о хорошей эргономике, которой обладает бензопила Husqvarna 135. Отзывы подчеркивают и продуманность конструкции с точки зрения работы в сложных условиях. Комфорту в применении способствует и целый набор фирменных технологий, которые также повышают рабочий ресурс модели, функциональность и безопасность оператора. Во многом эти дополнения в итоге и отразились на довольно высокой стоимости шведской разработки.

Что касается производительности, то в этой характеристике был достигнут некий минимум для бытового назначения, но не более

Надо сказать, что мощность для агрегатов такого уровня не является принципиально важной, поэтому и модификация Husqvarna 135 не демонстрирует высоких показателей в этом параметре. С другой стороны, умеренная производительность позволила достигнуть неплохих показателей экономии топлива и скромных размеров корпуса, что также идет в плюс агрегату

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
