Изготавление муфельной печи своими руками

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.

3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

Канавки под проволоку

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

Спираль в муфельной печи

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Каналы под проволоку из муфельной печи

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

• для первой ступени мощностей необходимо два контура спиралей включать последовательно;
• вторая ступень подразумевает отдельное подключение нижней спирали;
• третья ступень мощности – параллельное включение двух контуров.

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Делаем корпус и обмазываем шамотной глиной

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

Муфельная печь в работе

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Во время работы печи дверцу необходимо плотно запирать.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

• Обжиг керамики
• Закалка металлических изделий
• Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

• натуральный фарфор — 1400 0 С
• столовый — 1350 0 С
• сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

• медь — 1080 0
• бронза (в зависимости от марки) — от 930 0 до 1140 0
• латунь в пределах от 880 до 950 градусов

Особенности сборки муфельной печи

Муфельную печь необходимо правильно собрать, чтобы она долго прослужила. Стоит воспользоваться несколькими основными рекомендациями:

1. Обязательно стоит укрепить наружную часть конструкции при помощи металлических вставок, так как муфельная камера является достаточно тяжелой.
2. Камера должна плотно прилегать к утеплителю основного корпуса.
3. Если вы изготавливали корпус самостоятельно, необходимо сделать дверцу из двойного листа металла, а также обязательно расположить на ней слой утеплителя.
4. При использовании в качестве основы старого духового шкафа, можно пренебречь слоем утеплителя, так как он уже предусмотрен конструкцией духовки.
5. Для безопасной работы муфельной печи необходимо подключать нагревательный элемент к автомату на 20-25 А.

Муфельная печь, сделанная своими руками, по температуре нагрева значительно уступает промышленным аппаратам. В ней нельзя переплавить металл, а также сложно работать со стеклом. Но агрегата, сделанного самостоятельно, будет вполне достаточно, чтобы совершить обжиг керамического изделия в домашних условиях. Главное не пренебрегать установкой защитных элементов от перепадов напряжения или утечки газа.

Муфельная печь для плавки алюминия своими руками

Что такое муфельная печь и её предназначение. Муфельная печь является незаменимым устройством для нагрева разнообразных металлов в домашних условиях.

Такая печь позволяет успешно плавить такие металлы как алюминий, медь, многие цветные металлы, а также высушивать, обжигать керамические изделия, а также кремировать.

Виды муфельных печей. Муфельные печи встречаются в разных видах, они могут быть электрические, газовые, воздушные, вакуумные, а по своей конструкции: колпаковые, горизонтальные, вертикальные и трубчатые.

Особенность муфельной печи. Уникальность муфельной печи состоит в том, что в ней содержится рабочая область под названием муфель, который позволяет защитить обрабатываемый металл.

Процесс изготовления муфельной печи

В качестве нагревательного инструмента  можно остановиться на выборе электрического нагревателя, потому что таким нагревателем очень просто управлять.

Основные элементы муфельной печи. Муфельная печь имеет такие составляющие, как нагревательная камера и специального  аккумулятор тепла.

Необходимо обеспечить регулирование тепла с целью бесперебойной работы в процессе обработки алюминия.

Если предстоит плавить несколько материалов, тогда целесообразно плавить алюминий не один раз. Поэтому аккумулятор тепла будет выполнять функцию регулятора тепла, чтобы печь в процессе работы не успела остыть.

Важно, не переусердствовать с выбором аккумулятора, чтобы печь не стала слишком инерционной. Для изготовления муфельной печи нам понадобится следующее:. Для изготовления муфельной печи нам понадобится следующее:

Для изготовления муфельной печи нам понадобится следующее:

• 7 кирпичей;
•  болгарка;
•  проволока;
• металлическое ведро;
•  ненужный металлический кусок;
• строительные защитные очки;
•  молоток и т.п.

1. Подготовьте 7 простых кирпичей, они понадобятся в качестве аккумулятора температуры.

2. Возьмите болгарку и соорудите отсек с каждого бока кирпича. В результате получиться рабочее пространство для электрического нагревателя.

Для прочности конструкции возьмите проволоку и обмотайте ею кирпичи.

3. Можно воспользоваться  широким металлическим ведром для огнеупорной камеры. Его также можно сделать собственноручно.

При проектировании высоты ведра делаем её с определённым запасом, поскольку рабочую камеру придётся установить на слой кирпичей с теплоизоляцией.

Процесс закручивания листа в трубу достаточно проблематичный, поэтому советуем применять специальные кольца из тонкой арматуры.

Далее необходимо согнуть арматуру и соединить её концы, чтобы получить кругообразную форму возьмите молоток.

4.  Берём кольца и устанавливаем их на скрученный лист. Затем соединяем их  по длине окружности.

5.  Дно корпуса печи можно сделать из листа, который уже есть в наличии. Необходимо приварить его к нижнему кольцу.

6. Чтобы установить поверхность рабочей зоны печи нужно в кирпиче сделать специальное отверстие для электрического нагревателя. Такое действие необходимо для прочности крепления конструкции.

7. Делаем нумерацию кирпичей и располагаем их согласно очерёдности, плотно прижав друг к другу. Проверьте устойчивость конструкции.

8. К кирпичам присоединяем нагревательную спираль печи.

10. Пропиливаем канавки с помощью болгарки. Не забывайте о  личной безопасности! Рекомендуется надевать строительные защитные очки.

11. Для спирали, как правило, применяютнихром либо фехраль.

Фехраль является оптимальным вариантом, но в нашем случае мы будем использовать нихром.Нагревание нихрома зависит от силы самого тока, а ток – от напряжения.

12. Аккуратно наматываем спираль  так, чтобы витки были на небольшом расстоянии друг от друга. Это необходимо для того, чтобы избежать замыкания.

13. Делаем раствор и аккуратно заливаем его, как показано на фото:

Придать муфельной печи ещё больше особенностей можно с помощью установки в ней двух нагревательных электрических нагревателя.

Их можно включать одновременно и по очерёдности.

Например, нижний нагреватель целесообразно включать, когда обрабатывается материал в домашних условиях в малых количествах, а два нагревателя позволят значительно увеличить масштаб плавки.

Однако помните о максимальной мощности!

Для чего необходима муфельная печь

Муфельная печь используется:

1. Для термообработки.

   В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).

   Термическая обработка металлов и сплавов в ней производится с целью улучшения их служебных свойств.

2. Для отжига (гомогенизация и нормализация).

   Целью является получение однородной зёренной микроструктуры и растворение включений. Последующее охлаждение является медленным, препятствующим образованию неравновесных структур типа мартенсита.

3. Дисперсионное твердение (старение).

   После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы. Иногда проводится ступенчатое старение при нескольких температурах с целью выделения нескольких видов упрочняющих частиц.

4. Для закалки материала.

   Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.

5. Для отпуска материала.

   Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.





















6. Для сжигания (озоление).

   Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.

7. Для высушивания.

   Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.

В муфельных печах чаще всего проводят обжиг.

При обжиге керамических изделий в муфельной печи, происходят сложнейшие физико-химические процессы, в результате которых керамическая масса – механическая смесь минеральных частиц – становится камнеподобным материалом – прочным, твердым, химически стойким, с присущими только ему эстетическими свойствами.

Обжиг керамических изделий — это важная и завершающая стадия технологического процесса керамических изделий, конечная и важная стадия любого керамического производства.

Так же обжиг применяют ювелиры для обжига ювелирных и художественных изделий из цветных металлов.

При обжиге сырца в муфельной печи образуется искусственный каменный материал, который в отличие от глины не размывается водой и обладает относительно высокой прочностью. Это объясняется физико-химическими процессами, происходящими в глине под влиянием повышенных температур.

При нагреве в муфельной печи сырых керамических изделий до 110 градусов удаляется свободная вода и керамическая масса становится непластичной. Суммарные затраты на обжиг достигают 35-40 % себестоимости товарной продукции.

Лабораторная муфельная печь предназначена для лабораторных анализов (купелирование).

Лабораторные анализы — окислительное плавление сплава свинца с золотом или серебром с целью выделения их в чистом виде.

Купелирование в муфельной печи основано на том, что свинец и другие неблагородные металлы при высокой температуре легко окисляются кислородом воздуха, тогда как золото и серебро не изменяются.

Изготовление нагревательной спирали и сборка

Нихромовая проволока толщиной в 1 мм наматывается на стержень из стали с гладкой основой. При этом диаметр спирали не должен превышать 6 мм

Также важно следить, чтобы не происходило соприкосновения соседних витков во время намотки. Готовую спираль укладывают в канавки, прорезанные в шамотном кирпиче

Хочется отметить для того, чтобы не происходило выпадания спирали во время нагрева, производят её замазку тонким слоем жаростойкой глины или прикрепляют в нескольких местах проволокой. Если в качестве муфеля используют керамическую трубу, то спираль наматывают по наружной стороне.

Чтобы завершить сборку муфельной печи для обжига своими руками, остаётся проделать ряд несложных работ, которые под силу каждому.

1. Кирпичная или керамическая рабочая камера помещается в корпус из стали на дне, которого уложен теплоизоляционный материал.
2. По наружи днище печи укрепляется при помощи стальных уголков. Это обусловлено тем, что вес кирпича достаточно большой. Между стенками муфеля и основного корпуса должен оставаться промежуток до 40 мм, в который укладывается утеплительный материал.
3. Крышка печи изготавливается из 2-х слоёв стали и теплоизоляционного материала внутри.

Для удобства желательно закрепить ручку для открывания основной камеры муфельной печи.

Печь муфельная своими руками: инструкция по изготовлению

Этап первый. Изнутри цилиндр выкладывается базальтовой ватой.

Высокотемпературные маты

Крепление базальтовой ваты к корпусу керамическими пуговицами

Этап второй. Сооружается термоизоляция, для которой, как говорилось ранее, нужно брать только шамотный кирпич. Процедура такова: в корпусе необходимо состыковать семь кирпичей, чтобы они образовали трубу. В будущем она послужит рабочей камерой.

Разметка огнеупора муфельной печи

Кирпичи раскладываются в ряд, при этом на каждом из них делаются отметки, по которым они будут обрезаться. Далее происходит непосредственно обрезка, после которой кирпичи должны быть такой формы, чтобы их можно было соединить в одну полую трубу. С целью упрощения процедуры кирпичи можно пронумеровать. По окончании резки труба собирается, стягивается проволокой, проверяется симметричность формы. В случае необходимости проводится корректировка.

Муфельная печь своими руками

Этап третий. Нихромовая проволока закручивается в спираль ø6 мм путем наматывания на основу (использованный электрод, карандаш и т. д.). Затем кирпич извлекается из корпуса и обратно укладывается в ряд.

Прокладываем нагревательную спираль

Этап четвертый. К кирпичам прикладывается спираль и размечаются будущие канавки. Правильность линий измеряется строительным уровнем. В результате уложенная спираль должна вести от дна до верхней части трубы. Не допускается соприкосновение витков, т. к. это может стать причиной короткого замыкания.

Этап пятый. Для вывода концов спирали и их подключения к автомату со стабилизатором между парой кирпичей вставляются три полоски, вырезанные из керамической плитки, с проделанными полипропиленовыми каналами для проволоки. Эти каналы значительно упростят ремонтные работы в будущем.

Этап шестой. Готовая конструкция помещается в стальной корпус. При этом на дно корпуса кладется один кирпич, предварительно покрытый огнеупорным клеем. Для вывода керамических каналов в корпусе проделываются отверстия в соответствующих местах.

Готовая конструкция помещается в стальной корпус

Этап седьмой. Для изготовления крышки используется все та же листовая сталь. Вырезается круг по размеру конструкции, для более надежной фиксации сверху на него крепится шамотный кирпич (1 шт.). Затем привариваются ручки, навес и металлическая щеколда. Края крышки, соприкасающиеся со стенками печи, покрываются слоем огнестойкого силикона. Силикон наносится лишь на предварительно обезжиренную поверхность.

Крышка печи

Крышка печи

Крышка печи

Этап седьмой. Пробный запуск. Для полного высыхания конструкции ее устанавливают в теплое, хорошо проветриваемое место. Запрещено использование каких-либо нагревательных приборов, поскольку это может привести к растрескиванию кладки. После высыхания спирали подключаются к автомату со стабилизатором, настраивается мощность нагрева и рабочая температура.

При эксплуатации печи крышка должна быть плотно закрытой.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

• Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
• Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
• Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
• Затем размечаем на стенках трассу будущей нагревательной спирали.
• На кирпичах прорезаем канавки под спираль.

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

• Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
• Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
• Выкладываем донышко будущей печки.
• Затем выкладываем стенки.
• Вертикальные швы кладки не должны совпадать между собой.
• Верх выкладываем в виде свода с замковым камнем.

На дверке тоже надо закрепить шамотный кирпич.

• Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
• В кладочный раствор добавляем цемент, до 20%.
• На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
• Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

• Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
• Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
• Наносим «колбаску» из термостойкого силикона на дверку.
• Закрываем дверь.
• Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
• Разделительное средство с торцов камеры отмываем, например, спиртом.
• Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Муфели

Применяя как газовый, так и электрический источники тепла, домашняя печь может иметь три вида муфели.

Она то и подразделяется по своим функциональным особенностям и характеристикам материала, а именно:

• керамическая;
• керамическо-волокнистая;
• волокнистая.

Использование варианта керамической муфели дает преимущество для процессов, где необходимо более долгое воздействие тепла и сохранение температурного режима на более продолжительный период времени. Но при этом такого рода решение требует и более длительное нагревание с применением большего количества энергии.

Этот вариант подходит, чтобы можно было сделать требуемые решения для постоянной обработки металла и обработки глины, применив компенсирование температуры, при непрерывном использовании печи.

Система на основе керамическо-волокнистого материала на сегодня считается максимально удобной и применимой для изготовления ювелирных изделий.

При этом ее особенные конструктивные решения позволяют более практично применять электропрогрев, не затрачивая большое количество мощности и подаваемого тепла. При этом система позволяет быстро набирать рабочую температуру, исключив продолжительное влияние.

А вот вариант волокнистой муфельной печи, это мобильность и минимальные размеры. Но у нее есть и весомый недостаток — при использовании такого вида конструкции есть большой риск испарения вредных веществ, и она постоянно требует ремонта, за счет быстрого выхода из строя основных защитных форм.

Способ второй. Делаем печку, не имея под рукой металлического корпуса

Процесс изготовления в данном случае мало чем отличается от описанного выше, однако свои нюансы здесь определенно имеются. Начнем с того, что рабочий объем приведенной ниже конструкции составит порядка 13-литров. Спираль, как уже упоминалось выше, сможет прогреваться до тысячи градусов всего за 1,5 часа, при этом температура наружных стенок устройства не превысит 100 градусов. Алгоритм действий должен быть следующим.

Шаг 1. Вначале, используя профильную трубу 4х2 сантиметра (с квадратным сечением) сооружаем подставку для прибора. После этого окрашиваем готовую подставку эмалью.

Шаг 2. Поверх подставки крепим лист оцинкованной стали (его толщина должна составлять примерно 0,1 сантиметра), используя для этого саморезы «по металлу».

Шаг 3. Стены изготавливаем из шамотного кирпича и специального каминного состава (все так же, как в предыдущем варианте). По застывании раствора проделываем канавки под спираль.

Шаг 4. Дно собираем из кирпича отдельно, для крепления используем все тот же раствор. Перед тем, как продолжить работу, дожидаемся полного высыхания конструкции. Не забываем смачивать каждый кирпич непосредственно перед укладкой.

Шаг 5. Поверх металлического основания укладываем термоизоляционный слой (можем использовать для этого все ту же базальтовую вату). В целях максимального уплотнения данного слоя его необходимо увлажить перед тем, как фиксировать кирпичное днище.

Шаг 6. Продолжаем традиционную кладку печи, но стараемся, чтобы все пустоты и швы были тщательно заполнены.

Шаг 7. Крышку для камеры традиционно делаем из шамотных кирпичей, но при этом скрепляем их между собой посредством металлической стяжки.

Шаг 8. Укладываем спираль в подготовленные канавки, утепляем конструкцию снаружи термоизоляционным материалом. Далее закрываем все листами цинкованной стали, которые вырезаны в соответствии с размерами полученной камеры.

Как видим, для этого требуются познания не только в печном деле, но и в области электричества. С еще одним возможным способом изготовления можете ознакомиться из приведенного ниже видеоматериала.

Видео – печка для обжига на дровах

Как своими силами сделать печь Бубафоня

Ранее мы рассказывали о том как своими силами сделать печь Бабуфоня, в дополнение к этой статье советуем вам ознакомится с данной информацией

Советы по самостоятельному изготовлению

1. Разделение шамотового кирпича и сверление отверстий для установки нагревательного элемента.

При создании из шамотового кирпича любая гончарная закалка нуждается в использовании нагревательного элемента. И если есть необходимость разместить соответствующее решение, то потребуется выполнить надрезы и технические полости в материале керамики. Лучше всего предварительно разметить все расположение элемента и уже потом прибегать к выполнению надрезов. Все это можно выполнить дома, применив простые электроинструменты.

Стоит начинать с пропиливания швов, применяя отрезную машинку, с особым алмазным кругом. А далее необходимо будет удалить полученные участки керамики. И тут лучше всего применять дрели перфоратор. Так как это позволит избежать растрескивания и повреждения материала и каждого из элементов. Не стоит использовать молоток и долото, ведь при ударе, могут образоваться трещины, которые в последствии приведут к негодности каждого из элементов.

1. Выбор маленькой или большой муфельной печи.

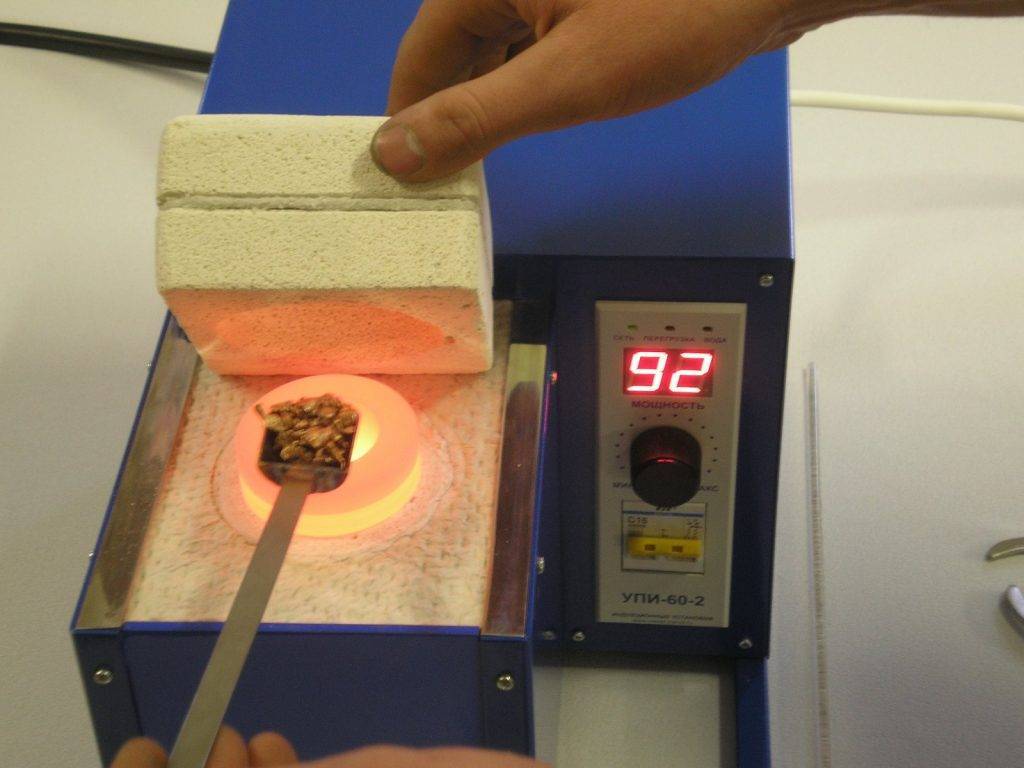

Выбранные и создаваемые самодельные печи должны быть получены с пониманием технических процессов, в которых они буду принимать участие. И тут встает закономерный вопрос, создавать более объёмную печь или выполнить более миниатюрное решение. В случае переплавки ювелирных изделий будет достаточно минимального количества внутреннего пространства. Это позволит более практично использовать изделия и не будет требовать дополнительного помещения.

Но вот в случае кузнечного дела, необходимо будет создать более весомые конструктивные решения, которые будут позволять выполнять расплавку и закалку металла.

Смотрите видео, в котором пользователь подробным образом демонстрирует устройство муфельной печи, изготовленной своими руками:
