Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты. Конструкция шнека и принцип его работы.

Шкив — важная деталь ременной передачи. Она передает вращение ведущего вала на ведомого, а также позволяет менять число оборотов. Ременная передача распространена среди бытовой техники, станков малой и средней мощности, в различных двигателях внутреннего сгорания.

Как сделать шкив своими руками

Для самодельных конструкций шкив можно изготовить самостоятельно, для этого понадобится домашняя мастерская и навыки работы с деревом, пластиком, металлом. Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов.

Для маломощных двигателей выпускают пластмассовые изделия. В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится. Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Изготовить шкив можно как из листов фанеры. Это наиболее простая конструкция, для нее не понадобится сложного оборудования или замысловатых технологических процессов. Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью.

Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты. Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.

При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг.

Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения. Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов.

Как правильно затянуть ступицина матиз

Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия. В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня.

Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня. До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен.

Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Самодельный шкив ременной передачи позволит быстро отремонтировать станок или создать механизм собственной конструкции. Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.

Как сделать шкив на мотоблок своими руками?

Самостоятельное изготовление шлицевого шкива для мотоблока можно произвести 2 методами.

Первый способ более простой. Необходимо подобрать стальную заготовку нужного размера и на токарном верстаке выточить из нее шкив. Делать это можно самостоятельно (при наличии необходимого оборудования и навыков) или в специальных мастерских.

Второй способ немного сложнее, а долговечность и прочность изготовленного таким методом шкива будет значительно ниже. Но в качестве временной замены в экстренных случаях такой вариант вполне подойдет.

Перед началом работы необходимо подобрать кусок прочной фанеры, лобзик, дрель, фрезер.

Сам процесс изготовления проходит по такому алгоритму:

  1. Выпилите из фанеры заготовку необходимого размера.
  2. Начертите на заготовке идеально ровный круг, просверлите точно посередине отверстие.
  3. Лобзиком выпилите в заготовке диск. Рассчитывайте размеры диска таким образом, чтоб от его края до края заготовки оставалось не менее 3 см.
  4. Чтобы отшлифовать края вырезанного диска до идеально ровного состояния, проденьте сквозь отверстие в центре дрель (на сверло желательно надеть болт). Надетую на дрель заготовку шлифуют об наждачную бумагу с мелким напылением.
  5. С помощью фрезера сделайте в заготовке углубление для ремня. Перед началом работы убедитесь, что фреза проделает оптимальное углубление.
  6. Замерьте диаметр вала для крепления и проделайте в центре заготовки соответствующее отверстие.

Предлагаем Вам также ознакомиться с видео, на котором продемонстрировано процесс самостоятельного изготовления шкива из фанеры:

После установки шкива регулярно следите за его техническим состоянием. Подобный самодельный шкив отлично подойдет для множества модификаций мотоблоков таких известных брендов, как Салют, Нева, Агро и т. д.

Общие рекомендации

Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов. Для маломощных двигателей выпускают пластмассовые изделия.

В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится.

Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в 6000 тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью. Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты.

Колесо можно выточить на токарном станке, если он есть в домашней мастерской.

Конструкция[ | ]

В шкивах можно выделить ступичный узел, диск (для цельных) или спицы (для составных шкивов) и обод. Углубление в ободе называют ручьём ремня. Обод может иметь реборды.

Шкивы в зависимости от конструкции могут выполняться:

  • цельными;
  • составными.

Составные шкивы при клиновой форме ручья могут служить для регулировки натяжения ремня (удалением дисков или накручиванием резьбы в половинках диска).

Особым видом составного клинового шкива является вариаторный шкив — у него управление сечением ручья позволяет бесступенчато изменять передаточное отношение передачи. Управление сечением ручья может быть механическим, гидравлическим, электромагнитным. Такие ременные вариаторы широко распространены у мопедов.

По технологии изготовления:

  • литые;
  • кованные;
  • штампованные;
  • полученные механической обработкой;
  • полученные 3D-печатью.

По форме обода:

  • гладкие (по форме ручья): плоские;
  • клиновые;
  • поликлиновые;
  • круглые.

зубчатые (по форме зуба):

  • прямозубые;

трапециевидные;
полукруглые;
эвольвентные.

  • Форма обода шкива (ручей): 1 — плоский, 2 — клиновой, 3 — полукруглый, 4 — поликлиновый.
  • Гладкие (плоский, клиновой и полукруглый) и зубчатые шкивы
  • Плоский литой шкив с выпуклым ободом
  • Составной штамповано-сварной шкив (выступает в роли блока, т.е. свободно вращается на оси)
  • Вариаторные клиноременные шкивы с управляемым сечением ручья

Гладкие шкивы используют для передачи вращательного момента без требований к кинематическому соответствию, поскольку им присуще проскальзывание.

Зубчатые шкивы применяют при требованиях к кинематическому соответствию (например, в газораспределительном механизме ДВС, в приводе головки принтера и т. д.).

Внешние изображения

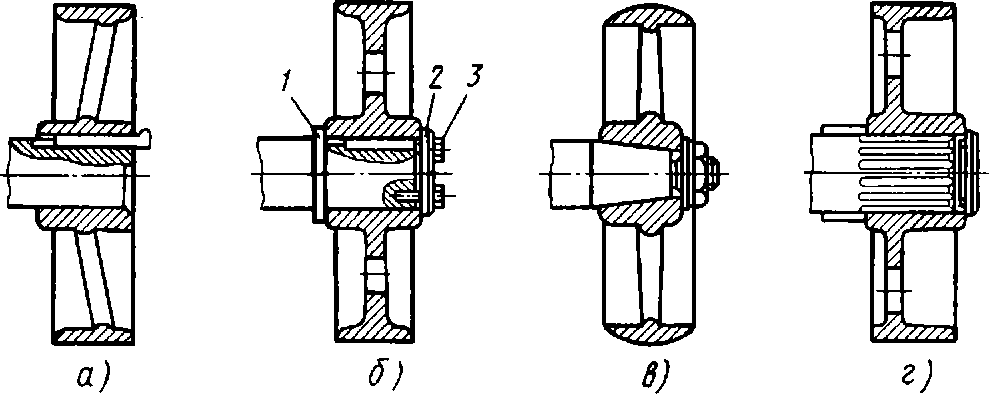

По способу фиксации ступицы:

  • по посадке с натягом;
  • со шпонками;
  • со шлицами.

Делаем алюминиевую деталь

Сделать металлический шкив сложнее, чем его фанерный аналог, но и надежность такой детали будет значительно выше. Предоставляем детальную пошаговую инструкцию по изготовлению алюминиевого шкива. Для производства этой детали нам понадобится кусок алюминия и приспособление для его переплавки.

  • Заготавливаем форму из пенополистирола. Перед тем как это сделать, определитесь с необходимыми размерами для вашего шкива.
  • Вставляем форму в песок таким образом, чтобы верхний ее кусок не был им накрыть.
  • Выплавляем алюминий. Лучше всего это делать в специальной плавильной печке.
  • Расплавленный алюминий выливаем в форму.
  • Монтируем планшайбу и выплавленную деталь. Для этого в заготовке необходимо просверлить отверстия и скрепить элементы посредством саморезов.
  • Обтачиваем нашу деталь. Это можно сделать с помощью болгарки.
  • Делаем в нашем шкиве отверстие дрелью.

Необходимо отметить, что изготовление металлического шкива требует определенных навыков и ресурсов. Для его самостоятельного производства придется потратить намного больше времени и энергии, но такие затраты окупятся длительным сроком эксплуатации такой детали. Перед выплавкой необходимо также убедиться в том, что ваш алюминий обладает достаточной прочностью и пригоден для приготовленной ему функции.

На видео-канале “Э+М” показана технология изготовления шкивов из простых и доступных материалов с использованием доступного инструмента. При этом будем обходиться без токарного станка. Во второй части публикации еще одна технология – другого мастера.
Приступим к изготовлению. Для изготовления 1 типа понадобятся следующие материалы. Суперклей, листовая жесть, линолеум, термоклей и спица велосипеда.

Изготовление начинаем с разметки. Для этого откладываем нужный радиус циркулем и линейкой. Чертим круг на металле. Теперь откладываем ещё один радиус, но на один миллиметр меньше, чем на предыдущих дисках. Чертим окружность на линолеуме. Сверлим отверстие 2 миллиметров под ось. Прикладываем центр диска и линолеума к центру из жести. Переворачиваем с другой стороны делаем отверстия через трафарет.

Ось изготавливается из велосипедной спицы. Чтобы откусить воспользуемся бокорезами или плоскогубцами. Собираем и соединяем детали между собой клеем. Так как вас проворачивается, фиксируем термоклеем. На фото пример, где используется подобный шкив.

Имеется движок от стиральной машинки. Для непрофессиональных работы его мощности хватит.Токарь удлинил вал, сделал симметричным с обеих сторон. Сейчас стоит задача сделать ведущий шкив без привлечения токаря. Диаметр 95 миллиметров. Фанера десятка. Лобзиком выпилить 5 кругов. Диаметр 100 миллиметров. Соединим заготовки клеем, посадим на вал и будем обтачивать. Оказалось, что толщина фанеры 12 миллиметров, поэтому достаточно 5 дисков. Суммарная толщина 60 миллиметров. Так как планируется использование стандартной ленты для шлифмашин, такого круга для ширины ленты достаточно.

В 3 кругах перьевым сверлом сверлить отверстия. Диаметр вала 14 миллиметров, поэтому сверло 12. Складываем вместе. Мажем клеем и фиксируем саморезами. После всех манипуляций получился блин. Его толщина равна толщине, которую хотим насадить на вал.
Диаметр вала почти на 2 миллиметра больше. Необходимо соблюсти соосность, так как внутри всё равно есть перепады. Вставляем внутри круглый напильник. Придерживая руками с двух сторон напильник, прокладываем колесо несколько раз. Как увеличить внутренний диаметр и соблюдем соосность.

После этих процедур берём два оставшихся круга, склеиваем и крепим саморезами. Таким образом можно сделать не только ведущий вал для гриндера, но и флянец для наждачного камня. Либо любой другой насадки на наждак.

Ролик насадили на вал. Обтачивать будем на включенном двигателе. Центрация самого вала тоже не стопроцентная, но это не критично. Если вы хотите делать такой вал, то обязательно можете клеем. Молотком непосредственно на шкив не бейте, только через оправку. Можно использовать кусочек фанеры. Потихоньку, легкими ударами насаживается.

Для того чтобы подобрать в магазине или в сети шкив для мотоблока, вам необходимо знать несколько параметров этого изделия. Шкив ведомый предназначен для передачи вращательного движения двигателя к навесному оборудованию мотоблока посредством ремня. С помощью этой детали можно увеличить или уменьшить число оборотов механизмов мотоблока.

Из какого металла изготовить шкив?

Чтобы понять, из какого материала должен быть изготовлен шкив, необходимо разобраться с его предназначением.

Шкив представляет собой фрикционное колесо, предназначенное для передачи крутящего момента от двигателя к вращающемуся валу посредством каната или ремня. Передача движения может быть как длинной, так и короткой. А так же — с разным усилием. Нагрузка может быть постоянной, а может быть динамически меняющейся.

Из этого следует, что изготавливать шкивы стоит из чугуна или стали. Как правило, подходит обычная сталь 40. Эти металлы обладают высокой износостойкостью повышенной прочностью.

Изготовление шкивов по чертежам выполняется по следующей схеме:

  • отрезка заготовки на токарном станке
  • обработка (подрезка) торца
  • прорезание отверстия по центру заготовки
  • расточка центрального отверстия до нужного диаметра
  • нарезание канавок
  • нарезание резьбы

ООО «МИКРОН» выполняет токарные работы по изготовлению шкивов на заказ. Для получения более полной информации или оформления заказа Вы можете обратиться к специалистам компании.

Для велосипедной подвесной системы мне понадобилось изготовить несколько блоков. Подходящего диаметра заготовок у меня нигде не завалялось, и я обратил свой взор на фанеру.

Выпиливаем несколько примерно одинаковых квадратиков – попарно на каждый блок (но лучше использовать более толстую фанеру).

Сверлим в центре каждого из них (опять таки, примерно) отверстия под ось.

Попарно склеиваем квадратики, чтобы получилось два блока, которые мы стягиваем винтом, пропущенным в центральные отверстия. Закрученные гайки шайбами будут выполнять роль струбцины, стягивая заготовку до высыхания клея.

Зажимаем, получившийся столбик в тиски. И сошлифовываем углы, превращая квадрат в восьмигранник. Я использовал для этого шлифмашинку, но сгодится и просто напильник или даже грубая шлифовальная шкурка натянутая на брусок.

Получившуюся деталь зажимаем в патрон дрели и, положив на грубую шкурку, придаем форму цилиндра.

После этого фанерный блок стоит отложить на сутки, чтобы схватился клей, т.к. дальнейшие манипуляции пойдут на клеевом стыке.

Для дальнейшей работы нам потребуются обе руки, поэтому дрель желательно жестко закрепить на верстаке (я притянул ее к табуретке)). Заготовка зажимается в патрон, дрель включается..

Сначала карандашиком отмечаем середину заготовки (чтобы разграничить два блока). Затем круглым напильником, просто приложив его к детали, пропиливаем ручей шкива необходимой глубины. Напильник прикладывается как раз на клеевой шов (середина заготовки одного блока) поэтому и стоит дождаться высыхания клея.

Закончив протачивать вторую канавку, плоским, а лучше ромбовидным напильником, суживаем боковые части шкивов, делая их ромбовидными – при взгляде сбоку – это уменьшает трение о корпус блока при вращении.

Так как посередине блоки не склеивались, то при раскручивании винта, у нас в руках окажется два аккуратных одинаковых шкива.

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.

Читать также: Как работать с вольтметром

Лучше всего в тяжелых условиях повседневной работы проявляют себя шкивы, сделанные из металла, но их изготовление требует специального оборудования и высоких навыков токаря. Средней по качеству и сложности создания (по сравнению с металлом и деревом) является самоделка, выполненная из фанеры. Такую деталь можно использовать и при ремонте заводского станка, и в процессе создания собственного аппарата.

Виды шкивов

За тысячелетия применения конструкторы разработали множество конструкций шкивов ременных передач. Их классификация проводится по различным признакам.

По типу применяемого ремня различают:

Клиновидные

Самый распространенный вид изделия. Применяются с клиновидными ремнями. Боковые щеки дают дополнительную площадь зацепления, увеличивая возможности передачи по крутящему моменту и скорости вращения.

Наклон канавки обязательно указывается на чертеже детали.

Для того, чтобы снизить габариты передачи или повысить ее мощность, параллельно запускают несколько ручьев. Такие шкивы называются многоручьевыми, они имеют соответствующее количество канавок. Иногда на такой шкив надевают единый ремень с несколькими клиновидными выступами. Это поликлиновая передача.

На чертеже допустимо дать подробно изображение одной канавки и указать их количество. Детализация остальных на чертеже не требуется

При аварийном превышении допустимой нагрузки начинается проскальзывание, защищающее оборудование от повреждения.

Клиноременные передачи позволяют передавать наибольший крутящий момент.

Зубчатые

На внутренней поверхности ремня имеются зубчатые выступы, соответствующие их по шагу зубья сделаны и на поверхности обода. Зубчатоременные пары не проскальзывают и могут передавать больший крутящий момент. Они отличаются также точностью передачи углового положения вала, поэтому применяются в газораспределительных механизмах двигателей внутреннего сгорания. Оборотной стороной является отсутствие защитной функции от перегрузок. Обод изготавливается путем фрезерования. Встречается и изготовление методом обкатки. На чертеже детали обязательно следует указать точные параметры зуба, его шаг, высоту, профиль.

Плоскоременные

Классическая конструкция, применявшаяся в самых первых передачах. Гасит вибрацию и динамические нагрузки от ведущего вала. Отличаются низкой шумностью, ограниченным моментом и скоростью вращения.

С помощью дополнительных роликов можно связывать ведомые и ведущие валы, находящиеся в разных плоскостях, не соосные, изменять направление вращения. Таким образом можно заменить карданные и червячные передачи. Чертеж такого изделия наиболее простой, однако на нем следует указать радиусы сопряжения обода и щечек, если они предусмотрены. Иногда щек не предусматривают, а профиль обода делают выпуклым. В этом случае на чертеже следует указывать его радиус.

Круглоременные

Проточка в ободе имеет полукруглый профиль. Такие ременные передачи используют при небольших предаваемых моментах и скоростях вращения. Они также позволяют изменят направление вращения и связывать оси, находящиеся в разных плоскостях. На чертежах таких деталей указывается лишь радиус проточки канавки.

Вариаторные

Это наиболее сложные по конструкции устройства. обод выполнен в виде конуса с конической перемещающейся щекой. Клиноременное кольцо имеет возможность перемещаться по конусу в осевом направлении, с меньшего радиуса на больший. Второй шкив имеет обратную конусность, и привод при этом на нем перемещается с меньшего радиуса на больший. При этом передаточное число передачи меняется. Щеки обеих шкивов могут двигаться и в обратном направлении, меняя передаточное число в обратную сторону.

Преимущество конструкции заключается в том, что передаточное число можно менять без остановки вращения и не снимая с привода нагрузки. По чертежу бывает сложно понять принцип действия устройства. Трехмерное моделирование позволяет дополнять модели кинематическими симуляциями, наглядно демонстрирующими взаимодействие деталей механизма.

Различают шкивы и по способу размещения на валу:

  • Под втулку. Позволяют путем подбора втулки соответствующего внутреннего диаметра закрепить привод на любом стандартном валу. При повреждении посадочного места достаточно заменить втулку, что облегчает и ускоряет ремонт.
  • Под расточку. Выпускаются с маленьким центральным отверстием. Его растачивают или рассверливают под диаметр вала. В случае повреждения сложно отремонтировать.
  • Под фиксированный диаметр. Обычно снабжаются проточкой под шпоночное крепление или шлицами. Очень простой и быстрый монтаж и демонтаж. Требуют точного соответствия диаметров. Допускают изготовление облеченных деталей.

Процесс изготовления двойного шкива

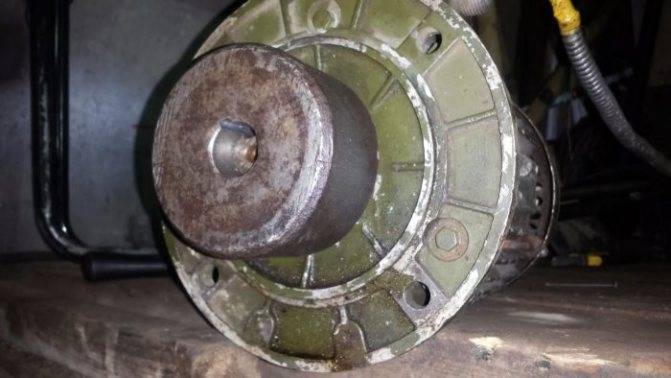

Из болванки отрезается заготовка требуемой длины.

Ее нужно просверлить по центру и установить на вал электродвигателя.

Суть процесса в том, что заготовка вращается на моторе, при этом нарезка посадочных отверстий под ремень выполняется болгаркой. Необходимо запустить двигатель и подойти к нему с такой стороны, чтобы направление вращения заготовки и болгарки были навстречу друг другу, в противном случае абразивные диски будут стираться практически без результата.

Сначала на заготовке нарезается ровный желоб, затем его нужно расточить под форму клиновидного приводного ремня. Во время работы последний необходимо постоянно примерять, пока он не войдет идеально.

Этим способом можно выточить одинарный, двойной, тройной и любой другой шкив. Процесс не быстрый, но дешевый. Цена вопроса болванка и пара абразивных дисков.

Сообщений 1 страница 12 из 12

Поделиться111 февраля, 2015г. 16:31:19

Многие сталкивались с проблемой «где взять шкив большого диаметра»? У токаря дорого или нет нужного материала. А зачастую и токаря не найти. Предлагаю самому изготовить шкив нужного диаметра..

Берём лист металла 2 мм. Сверлим отверстия и от них чертим круг нужного диаметра. У меня это R 100 мм.

Вырезаем болгаркой две круглых заготовки. (режем аккуратно сверху листа).

Изготавливаем вот такую пластину, толщиной 8-10 мм. R-80 мм. И тоже с отверстием по центру. Скручиваем всё воедино..

Аккуратно на наковальне загибаем края тонких пластин. Стучим в том месте где находится толстая пластина. Потихоньку поворачиваем толстую пластину по кругу загибаем весь край. Не нужно спешить, загибаем за раз по 2-3 мм. Так доводя загиб до нужного Вам.

Скручиваем получившиеся «тарелки» как положено. Получается что то похожее на шкив..

Делаем отверстие нужного Вам диаметра. У меня это ступица ведомого диска ВАЗ.

Можно приварить ступицу. Но у меня прикручена. Всегда можно поменять.

Вот и готовый шкив. Не так это и сложно.

Ремень подойдёт любой. Так как нет полки внутри шкива.

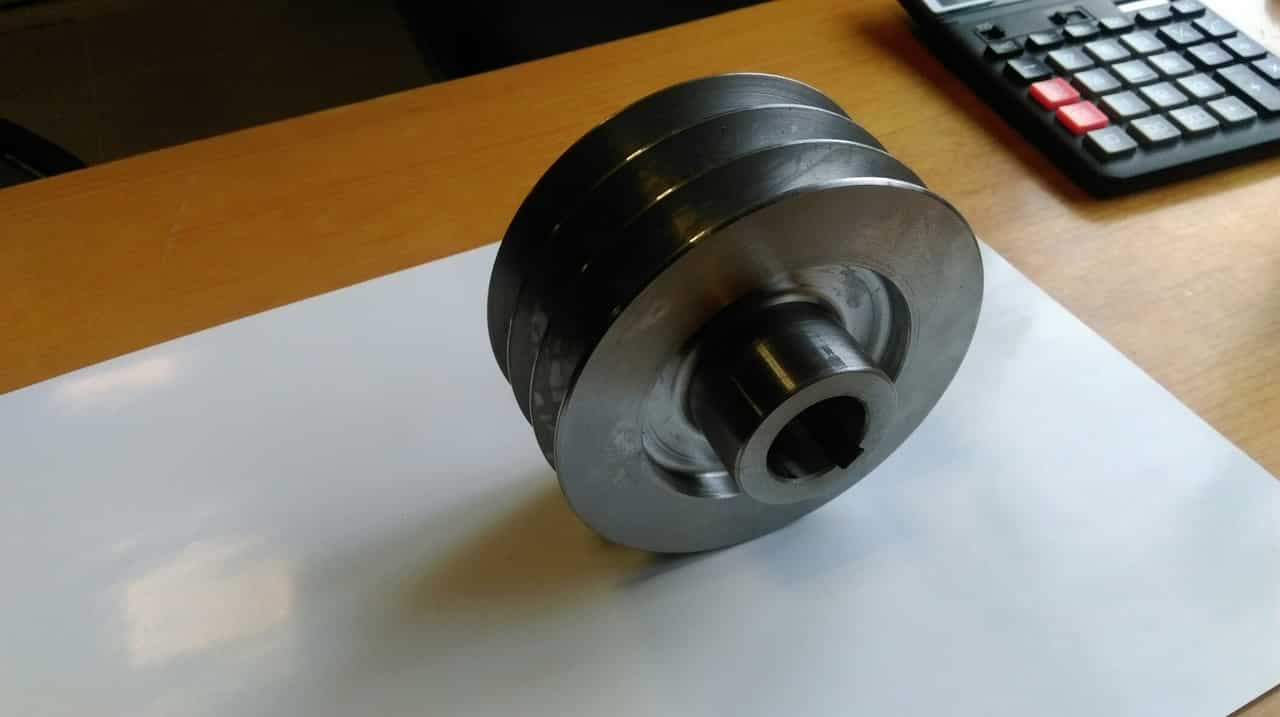

Шкив от мотоблока: предназначение и разновидности

Мотоблочные шкивы различаются по:

  • материальному исполнению;
  • размеру;
  • количеству ручьев;
  • типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

  • монолитными – диаметр до 10 см;
  • дисковые – 4-8 см;

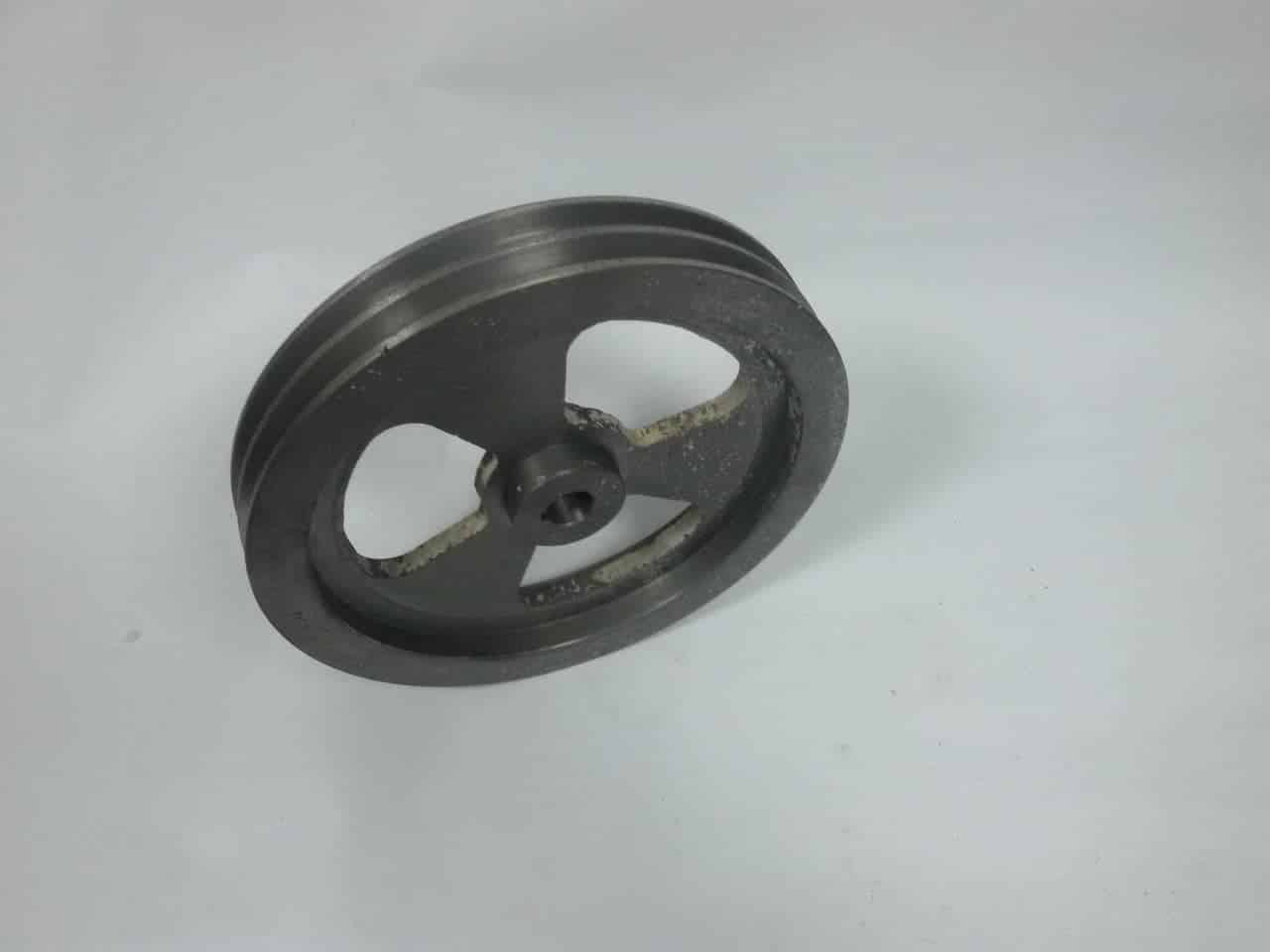

  • снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

  • стола;
  • диска с зубцами;
  • двигателя;
  • бокового упора с возможностью регулировки;
  • вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

  • лист металла от 8 мм толщиной;
  • уголок из металла 45 на 45 мм;
  • двигатель электрический;
  • диск с зубьями;
  • подшипник шариковый;
  • аппарат для сварки;
  • брусок из дерева;
  • кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Иллюстрация Последовательность работы

Столешницу надо сделать прочной и устойчивой. Используйте лист металла по своим размерам

Если планируете установку других приспособлений на столе, то место для них обустройте при помощи толстой фанеры.

Делая направляющую для циркуляционной пилы своими руками, обратите внимание на ее высоту. Она должна выступать над столом на 12 см. Так у вас будет возможность обрабатывать доски по ширине и толщине

Чтобы сделать направляющую возьмите два отрезка уголка и зажим

Так у вас будет возможность обрабатывать доски по ширине и толщине. Чтобы сделать направляющую возьмите два отрезка уголка и зажим.

Центральную пилу делайте с возможностью регулировки по высоте.

Для мотора смонтируйте отдельную площадку на одной оси с коромыслом. Фиксируйте ее на болт диаметром в 1,5 см. Сбоку пилы установите металлическую пластину, предварительно сделав в ней отверстие, сквозь которое проходит болт с закрепленными ручками.

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

Watch this video on YouTube

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работыСобранное оборудование

Порядок сборки упора будет следующий:

  1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
  2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
  3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
  4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
  5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

Watch this video on YouTube

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

Изготовление шкивов самостоятельно

Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов. Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия.

В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня. Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня.

До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен. Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.

Рассматриваемая ременная передача отличается минимумом деталей: так она имеет только один шкив, сделанный своими руками, и работает без резинового ремня, вместо которого приспособлен отрезок собачьего поводка.

Шкив сделанный своими рукам сильно отличается от привычной формы (с бортиками): он не имеет углубления для ремня, и более того у него края закруглены. Вообще, шкив должен быть весь чуть выпуклым. Благодаря такой форме происходит самоцентрирование плоского
ремня, при этом порой достаточно, чтобы выпуклая форма была только у одного шкива. Кстати, в машиностроении для плоских ремней шкивы именно выпуклые. Плоский ремень шкивом с бортиком не удержать – он либо взберется на этот бортик, либо начнет заминаться у бортика. Шкивы с бортиками применяются для клиновых, зубчатых и круглых (в сечении) ремней.

Если Вы сомневаетесь, что выпуклый шкив способен удержать ремень, можно провести простой эксперимент с реальной моделью. Потребуются простые детали: стержни, прямой цилиндр, какая-нибудь деталь с плавно изменяющимся диаметром, широкая резинка и основание конструкции.

Эта модель демонстрирует, как при вращении резинка перемещается вдоль деревянного “шкива” от самой узкой части слева к месту с наибольшим диаметром, где и остается. Если резинку расположить в вогнутой части, она опять быстро переместится к месту с наибольшим диаметром.

Шкив сделан из ДВП. Вместо второго (маленького) шкива приспособлен болт. Из-за большой разницы диаметров большого шкива и болта заменяющего маленький шкив, у этой передачи большое передаточное число. Однако это способствует большему проскальзыванию ремня на болте, который, и без этого, с ним почти не сцепляется. Поэтому на болт следует приклеить, например, абразивную бумагу. Конечно, это будет недолговечно, но со временем можно будет подобрать что-нибудь другое.

Ремень, как уже писалось выше, сделан из отрезка собачьего поводка, который изготовлен из нейлона. Чтобы соединить два конца отрезка, какая-нибудь железяка нагревается огнем, далее к ней прикладываются концы отрезка, они оплавляются и сразу прижимаются друг к другу.

Изготовление шкива своими руками

Существует несколько методов, позволяющих самостоятельно изготовить шлицевой шкив для мотоблока. Наиболее простой способ заключается в вытачивании детали. Для этого следует выбрать подходящую заготовку, и обработать ее на токарном станке. Если в вашем распоряжении нет специализированного станка, то изготовление детали можно заказать в токарной мастерской. Однако следует учитывать, что шкив для мотоблока – элемент достаточно габаритный, поэтому мастеру будет довольно трудно найти подходящую заготовку для вытачивания элемента. В таком случае шкив можно сделать самостоятельно, а фланец для него заказать у мастерской.

Второй метод более сложный в исполнении. Для работы необходимо заранее подготовить лист фанеры, электрический лобзик, дрель и ручной фрезер. Порядок действия выглядит следующим образом:

  1. В первую очередь вырежьте из фанеры заготовку подходящего диаметра;
  2. Возьмите циркуль и нарисуйте на заготовке круг. В центре него проделайте отверстие;
  3. При помощи электрического лобзика выпилите диск. При этом расстояние от края диска до крайней черты фанеры должен составлять примерно 2–3 см;
  4. Чтобы придать вырезанному диску идеально круглую форму, закрепите в его центральном отверстии дрель с предварительно надетым на сверло болтом, и отшлифуйте заготовку при помощи мелкозернистой наждачной бумаги;
  5. Далее сформируйте место, на котором будет натягиваться ремень. Сделать это очень просто при помощи ручного фрезера. Надежно зафиксируйте диск на верстаке при помощи саморезов, и выберите канавку для ремня, предварительно подобрав подходящую для работы фрезу;
  6. После изготовления шкива сделайте замеры его посадочного места на валу мотора и просверлите внутри детали отверстие нужного диаметра.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
