Пошаговая инструкция и нюансы работ
1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

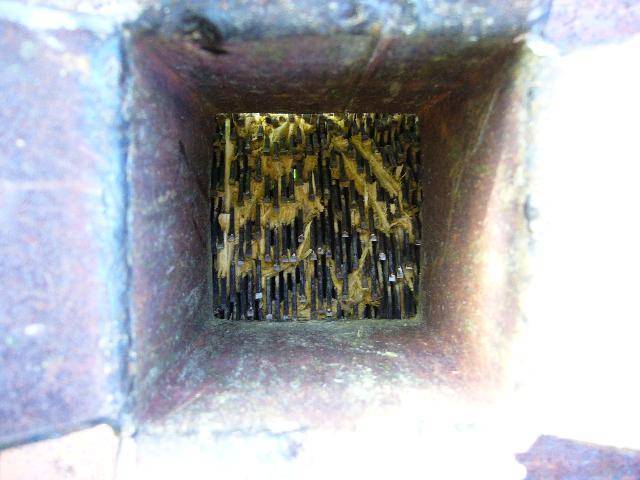

Пилы, набранные на ось будущего измельчителя
Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.
2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.
3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.
К раме крепится ось с дисковыми пилами
4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.
5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.
Кожух лучше выполнить из листового железа — это надежнее!
6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.
Приемный бункер легко сделать из оцинкованной стали
Устройство садового измельчителя – определим важнейшие детали агрегата
Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.
Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.
Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя
Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.
Материалы, которые нам понадобятся
Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:
- Дисковые пилы – 15-25 штук
- Мотор – бензиновый или электрический
- Шпилька (штанга) М20, к ней шайбы и гайки
- Шкив (например, от генератора ВАЗ) и плотный ремень
- Подшипники
- Металлические трубы для рамы
- Листовой металл для бункера
- Шайбы из пластика 14-24 штуки
Преимущества самодельного варианта
В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.
Садовый измельчитель в действии
Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.
Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной
Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки
Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!
Приступаем к изготовлению самоделки
Первым делом отрезаем кусок листового металла подходящего размера. Сверлим в нем отверстия, после чего прикручиваем к корпусу бензопилы.
Отрезаем кусок кругляка, и привариваем к нему тарелку сцепления от бензопилы.
После этого надо будет вырезать квадратную пластину из металла. Сверлим в ней отверстия и прикручиваем корпусный подшипник. Надеваем на вал.
Из куска стальной круглой трубы и двух заглушек с отверстием по центру мастер изготавливает барабан. Его тоже надеваем на вал.
Далее подготавливаем цепи для бензопилы. Привариваем их к барабану из трубы.
На последнем этапе останется только прикрепить к пластине второй корпусный подшипник. Затем надеваем его на вал.
Затем получившийся пильный барабан, который и будет измельчать ветки, автор соединяем со сцеплением бензопилы.
Нижнюю часть корпусных подшипников необходимо будет приварить к пластине (основанию), прикрученной к корпусу бензопилы.
Что понадобится
Существует несколько разных типов механизмов самодельных садовых измельчителей, которые активно используются в быту многими садоводами. Однако наиболее популярным вариантом такого самодельного измельчителя является устройство, при изготовлении системы, измельчения твердых растительных отходов которого, используются самые обыкновенные дисковые пилы.
Для сборки в домашних условиях такого агрегата, нужно запастись следующими материалами:
- электродвигателем;
- подшипниками, которые оснащены креплением (2 штуки);
- шкив (2 штуки);
- пила дисковая, диаметр которой составляет 18 см (около 16 штук);
- шайба металлическая, которая используется в качестве разделителя пил (17 штук);
- труба профильная (необходима для каркаса самодельной установки);
- металлические листы, толщина которого варьируется в районе 2 мм (используется для изготовления кожуха, а также специальной части, устройства для хранения отходов, которая называется бункером).
Стоит отметить, что в отличие от валового шредера, измельчитель, сделанный из дисковых пил обладает более простой, а также доступной конструкцией. Однако нужно помнить о том, что дисковые измельчители не предназначены для рубки слишком толстой древесины, диаметр которой составляет больше 20 мм. Чтобы иметь возможность измельчать мелкие ветви и траву, самодельный измельчитель рекомендуется оснащать электродвигателем с большой амплитудой вращения. Для переработки толстых ветвей рекомендуется применять электродвигатель с небольшим количеством вращения оси, но с повышенным уровнем мощности.
