Токарный станок по дереву своими руками

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

  • Станины.
  • Электродвигателя для вращения передней бабки.
  • Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

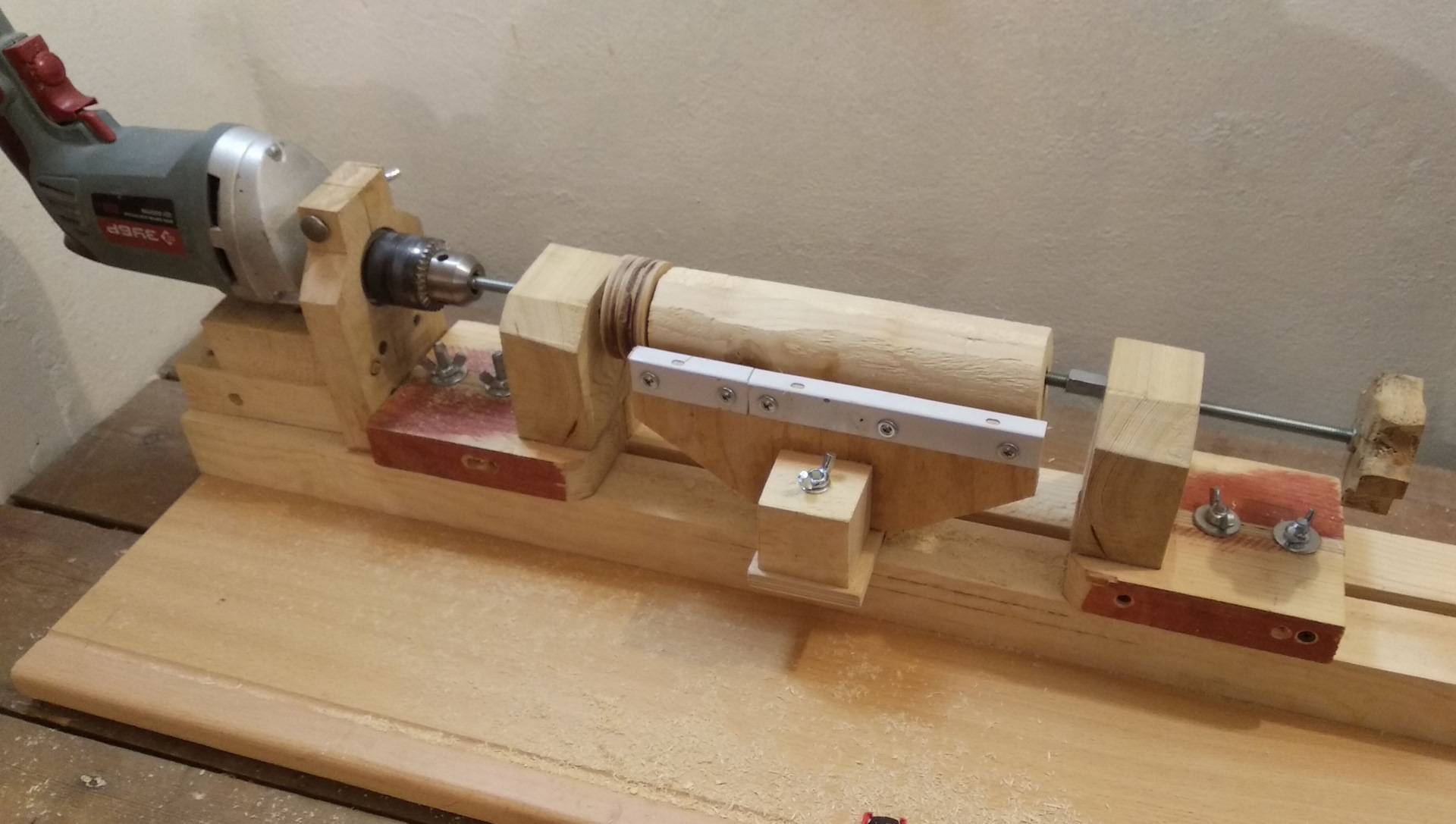

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Приступаем к работе — делаем станину, заднюю бабку и подручник

Задняя бабка будет изготовлена из патрона и передней части, снятых с корпуса старой электрической дрели. Чтобы оборудование служило долго и не разлетелось через год после эксплуатации, лучше всего использовать дрель с металлическим корпусом.

Чтобы ваш самодельный станок стоял нормально, не шатался и не создавал тем самым проблем в работе, следует обаятельно особое внимание уделить созданию стойки. Она устанавливается на станине станка, так, чтобы у оператора позднее была возможность передвигать узлы оборудования по оси продольно

Патрон же даст возможность выполнить весомые продольные нагрузки. И это положительно сказывается на использовании данного элемента в общей конструкции агрегата.

Чтобы сделать станину своими руками, вам как раз и понадобятся швеллера. После этого, элементы станины следует присоединить друг к другу. Делаем это при помощи сварочного аппарата. Чтобы поставить переднюю бабку (электрический станок для заточки ножей) нужно поставить сразу лист толстой фанеры, как основу.

Привод

Также нужно монтировать на специальной пластине. Она будет устанавливаться на столе, где и разместиться ставника оборудования. Делать ее нужно с учетом передвижения оператором во время работы на станке. Таким образом у пользователя получится регулировать скорость вала, который расположен на передней бабке.

Станина, задняя бабка.

Не стоит забывать поставить суппорт

Это устройство будет служить для равномерного передвижения вдоль и поперек вашей станины токарного оборудования. Вот тут как раз и нужны две трубы с разным диаметром, чтобы его соорудить в домашних условиях. На нем будут размещаться подручник, который служит упором для резцов.

Когда все готово, не забудьте сходить в магазин строительных материалов и осветительных приборов, чтобы купить для себя небольшой лист прозрачного пластика и лампу. Они пригодятся для защиты вас от стружки и щепок, которые могут вылетать во время обтачивания и заточки оборудования. А лампа поможет вам проще справляться с работой.

Совет: лампу выбирайте с подвижным стержнем, чтобы можно было направить световой поток на плохо освещенную область.

Осталось только купить рабочие инструменты. Лучше покупать сразу в наборе, а обойдется это владельцу домашнего токарного станка, изготовленного своими руками в районе от 300 до 2 000 рублей.

Закажи ленточный станок pilam.ru/piloramy-lentochnye/ по выгодной цене.

Важно! Не забудьте заземлить установку проводом с глухо-заземленной нейтралью

Как изготовить токарный станок по дереву самостоятельно

Теперь давайте разберемся в том, что пригодиться для работы по созданию токарного оборудования своими руками.

Совет: в качестве привода можно использовать старый инструмент по заточке кухонных ножей. Главное, чтобы модель была рассчитана на использование 2 точильных камней.

Такое устройство вполне сойдет в качестве передней бабки оборудования. А для задней всегда можно применить какие-то элементы мощной электродрели, которая вам не нужна.

Чтобы основание было прочным, в качестве станины лучше всего использовать толстостенный металлопрофиль. Прежде чем приступить к работе, следует составить максимально точный чертеж оборудования. Лучше потратить немного больше времени на работу с бумагой и схемами, нежели потом из-за допущенной ошибки тратиться на поиск новых комплектующих или расходных материалов.

Чертеж самодельного станка по дереву.

Когда чертежи с рисунками готовы, можно приступить к работе. Но без следующего оборудования вам не обойтись:

  1. Ручная электродрель и сверла различного диаметра.
  2. Напильники с рабочим покрытием разной зернистости.
  3. Болгарка и съемные диски для шлифовки и резки.
  4. Небольшой сварочный аппарат — электрический рассчитанный работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам потребуется:

  • Швеллер;
  • Металлический уголок с толстыми стенками;
  • 2 трубы с разными диаметрами, чтобы одна могла пропустить сквозь себя другую;
  • Полоски из стали — 2 и 4 см;
  • Гайки, шурупы, болты и другие элементы для крепежа;
  • Ремень для накидывания на привод.

Совет: перед тем как собрать станок, для представления полной картинки происходящего, просмотрите видео ниже.

Визуально информацию воспринимать проще, поэтому просмотр поможет вам уберечь себя от массы проблем, которые могут быть связанны с неполным пониманием правил монтажа, последовательности и т.д.

Привод для заточки ножей прекрасно подойдет в качестве электропривода для вашего станка. Дело в том, что там есть 4 прочные шайбы, которые сделаны из твердых металлических сплавов. 2 из них дадут вам возможность менять комплектующие электроточильного камня, используя разные по диаметру диски. Благодаря этому пользователь сможет изменять скорость оборотов древесной заготовки.

Чтобы заставить вал двигаться используются шкивы. Они имеют разный диаметр, чтобы получать следующую скорость вращения:

  • 800 об/мин;
  • 2 000 об/мин;
  • 3 000 об/мин.

Рекомендация: чтобы упростить себе жизнь и работу на станке можно изготовить один комбинированный шкив, у которого будет несколько валов для ременной передачи.

Это позволит быстро и без особых усилий перекидывая ремень на один из них менять скорость вращения заготовки в зажимах станка.

Станок своими руками

Теперь, зная из чего состоит аппарат, у нас есть своеобразная пошаговая инструкция, показывающая, как сделать станок из дрели. Если говорить о самом процессе создания, то огромным плюсом станет наличие верстака у вас в гараже или сарае, который имеет ровную поверхность. Если это так, то можно пропустить пункт со станиной, ведь она уже готова.

  • Что подарить любимому мужу на день рождения необычного. Список идей + видео
  • Радоновые ванны: показания и противопоказания, отзывы врачей, польза и вред, правила приема

  • Оригинальный подарок папе на день рождения: интересные примеры с лучшим оформлением + видео советы

Дальше нужно подумать об обратной стороне крепления – задней бабке

Очень важно разместить ее с тем же направлением, которое будет иметь дрель – их оси должны совпадать. В противном случае, при плохой фиксации детали, возникнут сильные вибрации и у вас не получится нормально с нею работать

Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина.

Следующий шаг необходим для использования дрели, как токарного станка. Если вы не планируете просто зачищать дерево наждачной бумагой, то вам обязательно нужен подручник. Его тоже нужно закрепить на станину, и дать возможность двигаться вдоль детали. Как вы видите, все детали для токарного станка спокойно можно либо найти, либо сделать самому, при этом сэкономив не мало денег.

Примеры производителей

Тем, кому требуется надежный станок для плоского фрезерования, стоит обратить внимание на продукцию итальянской фирмы GRIGGIO. Станки данной торговой марки имеют относительно небольшую цену и являются хорошим решением для создания фасонных деталей, плинтусов, наличников. С их помощью удобно создавать фасады мебельных полотен и деревянные двери

С их помощью удобно создавать фасады мебельных полотен и деревянные двери.

Фрезеровальная установка VFK-810 с углом поворота стола 45 градусов отлично подойдет для тех, кто увлекается изготовлением мебели. Ее отличительная особенность – высокая скорость вращения фрезы (до 20000 оборотов в минуту), что гарантирует отличное качество поверхности готового изделия.

Сопоставимые характеристики при гораздо меньшей цене имеет китайский агрегат МХ 5068. Он может похвастаться скоростью вращения фрезы вплоть до 18000 оборотов, использует пневматический привод поворота стола и перемещения инструмента.

Тем, кто собирается всерьез заняться столярным делом, стоит обратить внимание на фрезерный агрегат производства Тайваня. WINNER LH-1000 станет лучшим помощником при необходимости серийного выпуска однотипных деталей. Особенность станка – многоуровневый шпиндель, который позволяет за один проход выполнять сразу несколько операций и создавать изделие требуемого профиля без необходимости перестановки режущего инструмента

Особенность станка – многоуровневый шпиндель, который позволяет за один проход выполнять сразу несколько операций и создавать изделие требуемого профиля без необходимости перестановки режущего инструмента.

Другие функциональные детали

Их перечень таков:

  • Опорная плита. Гасит волны упругости.
  • Плата привода для погашения вибраций.
  • Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
  • Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
  • Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Изготовление ЧПУ станка

Изготовление ЧПУ станка немного отличается от технологии создания обычного станка тем, что здесь имеется программа, которая будет контролировать его работу. Однако, как и многие другие станки, в его основе лежит балка с прямоугольным сечением.

Важно для скрепления использовать не сваривание, а болты, так как это обеспечит большую прочность (вибрация на болты оказывает меньшее воздействие, чем на сварочные швы).

Постарайтесь предусмотреть возможность перемещения станка по вертикали. Это предоставит вам большее поле для экспериментов и использования вашей фантазии.

При сборке лучше всего начать с моторов. Они должны работать на электричестве и быть шагового типа. Прикреплять их надо прямо на ось, вертикально. Один будет двигать фрезер горизонтально, другой – вверх и вниз. После установки двигателей, переходите к прикреплению оставшихся частей конструкции.

Передаваться вращательные движения будут через систему ремней. Это обеспечит работу узловой системы.

Устройство фрезерного станка:

Столешница Станина Мотор Фреза

Станина – это фундаментальная часть всей системы. Станина не должна расшатываться, она должна быть крепкой, иметь хорошую подпорку.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Ручной фрезерный станок

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

Чертеж столешницы для фрезерного станка

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении

Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте

Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

  1. Расположить под столешницей
  2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки. Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Устройство и принцип работы

Основой токарного станка, в том числе настольного, является станина. На неё крепятся все остальные узлы. А именно, передняя бабка (поводковый патрон) с вращающимся шпинделем, задняя фиксирующая бабка и подвижной подпятник. Задача поводкового патрона – вращать заготовку. Задняя бабка надежно фиксирует деталь (особенно, если она длинная). Подпятник обеспечивает оптимальный выбор расстояния до заготовки.

Закрепление детали на токарном станке может осуществляться двумя способами: между центрами задней и передней бабки и с помощью планшайбы. Первый – наиболее распространенный вариант и применяется для обработки небольших длинных брусков без торцевой обточки.

Здесь важна высокая точность крепежа, чтобы при вращении не было биения детали. Для этого используется угловой центроискатель. Второй способ более надежный и необходим, если требуется обработка торцов заготовки. В отличие от предыдущего варианта, крепление осуществляется не зубцами патрона, а с помощью болтов, которые очень крепко удерживают деталь при всесторонней обточке.

Вопрос эксперту

Чем отличаются токарные станки по дереву и металлу?

Главное отличие деревообрабатывающего токарного станка от аналогичного по металлу – ручная подача резца (режущего инструмента, стамески). Закрепляется он только в одном случае – при использовании копировального устройства. В остальное время резец-стамеска удерживается и управляется мастером вручную, частично опираясь на подпятник. То есть автоматически можно изменять только скорость вращения шпинделя.

Весь процесс обточки проходит в два этапа. Сначала делается черновая обработка под углом в 15-30 градусов, а затем чистовая под углом в 45 градусов. Толщина стружки в обеих операциях не должна превышать 0,5-1 мм. Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть.

Устройство токарного станка.

Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба. Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ. Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Приспособление для обработки дерева из обычной дрели.
