Кабельный чулок для протяжки кабеля

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Как протянуть кабель через гофру
  • Что такое наведенное напряжение
  • Что делать, если разбилась энергосберегающая лампа

Кабельный чулок своими руками

В основном приборы делаются из стальной проволоки с сечением 3мм. С целью дальнейшего удобства при работе с ним, проволока выбирается по мягче, желательно оцинкованная. Причем лучше брать проволоку по размеру. Так для кабеля диаметром 3 сантиметра, приспособление будет сделано из трех миллиметровой проволоки, если сечение кабеля меньше, то и проволоку желательно выбирать меньшим диаметром.

Чтобы связать проволоку для кабельного чулка рекомендуется применение таких инструментов как бокорезы или плоскогубцы. Расчет длины проволоки берется также в соответствии с сечением электропроводки.

Например, для четырех сантиметрового провода необходимо три метра проволоки. Она перегибается напополам, при этом на сгибе формируется петля со скруткой. Петлю можно скрутить посредством специальных приборов, или зацепив за какой-нибудь штифт.

Далее проволока присоединяется к торцу электропровода и производится обмотка оставшимися концами проволоки. При этом первый конец сдерживает петлю чулка, вторым производится обмотка проволоки на кабель.

Обмотка изготавливается внатяжку, с плотным прилеганием. Два конца проволоки закручиваются синхронно, под углом 45 градусов. Величина длины приспособления для протягивания электропровода с диаметром в 4 сантиметра должна быть от 60 до 80 сантиметров.

На конце обмотки выполняется по одному полному витку каждой проволокой вертикально проводу. Затем их необходимо стянуть с полной силой и перекрутить между собой. После окончания изготовления чулка нужно отрезать лишнее количество проволоки.

У самодельных чулков также есть некоторые минусы. Одним из таких является выдавливание конца кабеля в сторону. Для исключения такой ситуации необходимо на торце изделия сделать добавочную обвязку более тонкой проволокой. Такой дополнительный механизм делает фиксацию кабеля более надежной. При этом нужно обвязать основные направляющие проволоки по кругу.

Рекомендуется оконечность кабеля с чулком перемотать изолентой для того, чтобы не допустить повреждения кабеля, а также для более эффективного закрепления.

Для улучшения конструкции кабельного чулка так же используют воронкообразный наконечник, который одевается на вводный конец устройства, при этом захватывая петлю.

Зачастую этого изделия хватает на 7-9 канализационных пролетов.

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

  • особенности самой кабельной трассы;
  • технические характеристики провода;
  • наполненность трассы конструкциями другого типа.

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля

Разновидности кабельных чулков

Учитывая условия монтажа, кабельные рукава делятся на несколько видов. Выбор зависит от типа работ, для которых приобретается изделие.


Использование КЧ в промышленности

Классический с одинарной петлей

Данный тип подойдет для протягивания кабелей и захвата их с торца. Имеет двухмерную тросовую основу, сделанную из стальных жил.

Проходные с двумя или одной петлей

Такой вариант используют во время прокладки электропроводов в местах с легкой проходимостью, не на глубине и без поворотов.

Также есть и другие разновидности:

  • разъемные для монтажа электропровода;
  • переносные для отдельных проводников;
  • тройные и боковые для проводов и электрокабелей с небольшим диаметром.


Разновидности КЧ

Ошибки при использовании и как их не допустить

При эксплуатации КМЧ нужно в первую очередь обратить внимание на изделие. На нем не должно быть разрывов, трещин и повреждений

Ошибки при использовании:

  • кабель должен быть полностью вставлен в рукав, иначе может произойти срыв, и провод повредится;
  • диаметр чулка должен соответствовать габаритам кабеля;
  • нельзя дополнять диаметр кабеля изолентой или шлангом. Это может привести к нарушению всей прокладки;
  • если рукав имеет алюминиевую оболочку, вся конструкция должна быть защищена подающей трубкой;
  • перед применением рукава нужно выровнять структура кабеля, то есть устранить возможные перекрутки. В такой ситуации используется устройство с поворотом шарнирной тяги;
  • так как КЧ способен немного увеличить диаметр кабеля, его можно использовать повторно при замене кабеля. Для этого ручки устанавливают впритык друг к другу и поворачивают устройство между захватами.

Процесс укладки кабелей над землей или под требует опыта, навыков и специальных инструментов. Любые подобные задачи легко выполнить, применяя такие устройства для прокладки высоковольтных линий, как кабельные чулки. Они легко монтируются и служат долго.

Принцип действия чулка

Перед покупкой или использованием КЧ необходимо внимательно изучить суть его монтажа:

  1. В начале эксплуатации выбранное приспособление сжимают вдоль оси, благодаря чему увеличивается внутренний поперечный размер.
  2. Далее в рукав помещается провод, который выбрали для прокладки, и его конец плотно прикладывают к оболочке с учетом тяги.
  3. К нахлесту прикрепляется протяжка или пруток УЗК. Его заранее устанавливают в области канала.
  4. Начинают прокладывать провода по каналу.

Вам это будет интересно Как удлинить антенный кабель

Благодаря тому, что КЧ отлично растягивается, возникает сила упругости и трения. Растяжка способствует увиливанию трения и меняет расположение жил в проводах, а именно угол относительно оплетки проводника. Рукав повышает плотность сжатия и фиксацию. Все это обеспечивает наилучшее крепление.

Основное достоинство рукава — равноправное выстраивание усилий по всему покрытию, обеспечивающее защиту проводника от механических воздействий и дефектов. Сползание чулка с кабеля практически не происходит.


Принцип действия

К сведению! Для удаления чулка необходимо сдвинуть его в направлении хомута или конца провода. Таким образом оболочка ослабится, и произойдет легкий демонтаж.

Характеристики кабельного чулка

На первый взгляд приспособление имеет простое строение. Главные части — рукав и петля. Эластичная и плотная плетка огибает провода. Для улучшения крепления чулка на электропроводе его удлиняют до 2 м. Кабели с крупным диаметром продевают в длинную оплетку, которая сделана из сплава стали или троса, имеющего несколько плетений. Конечная конструкция влияет на поперечный размер чулка. Все поверхности оцинковывают, чтобы продлить эксплуатационный период проложенного кабеля.

Обратите внимание! Полимерные и диэлектрические рукава применяются в случае минимальной погонной массы и длины используемого в прокладке провода. Они лучше выдерживают контакт с водой и более устойчивы к электрическим перебоям


Характеристики чулка для захвата кабеля

Петля сделана из проволоки или троса. Рабочие размеры проводов расположены на конце в виде маркировки. Разноцветная пластиковая гильза используется для определения параметров изделия. Резкие повороты и изгибы легко сжимать благодаря петле, изготовленной из троса.

Чтобы упростить процесс, со временем кабельные чулки дополнили креплениями в виде гаек. Их навинчивают поверх или насквозь проводника.

К сведению! Для лучшей гибкости кабельный чулок выпускают с двумя петлями. Подходит для эксплуатации во время прокладки электропроводных трасс, где имеется большое число канав с поворотами.

По ГОСТу КМЧ должен иметь следующие характеристики:

  • жилы с маркировкой с единообразным цветом для их идентификации;
  • внутренние и наружные промежутки между жилами должны быть изолированы друг от друга и придавать кабелю круглую форму;
  • значение допустимой нагрузки на кабели. Минимальная масса 1 м кабеля должна соответствовать токопроводящим силам.

Вам это будет интересно Особенности кабеля ВБбШв

Компенсаторы вращения и рым-болты существенно усложняют конструкцию, но увеличивают срок службы проводника. Закручивающие действия компенсируются отличным результатом.


Вид крепления на МЧ

Как правильно подобрать кабельный чулок

В первую очередь здесь все зависит от самого кабеля и его трех характеристик:

диаметр

Вам нужно знать именно диаметр, а не сечение жил!

вес

допустимое усилие тяжения

Максимальное усилие тяжения выбранного чулка должно быть больше, чем у протягиваемого кабеля.

После этого обращайте внимание на трассу кабельной линии. Присутствуют ли там другие КЛ, наличие агрессивной среды, как близко расположены токоведущие части

От этого будет зависеть выбор материала чулка – сталь или полимерный композит.

При наличии большого количества поворотов, лучше взять двухпетлевой чулок. Как говорилось выше, он более гибкий.

Если вы тянете оптоволоконный кабель с уже оконцованными муфтами, дабы их не повредить, используйте разъемные чулки. Сама муфта при этом крепится изолентой к протяжке.

После этого по диаметру кабеля подбираете необходимый чулок. На рынке есть модели от 4 до 180мм.

Он может быть как с обычным рукавом, так и с удлиненным. Запомните, что удлиненный вариант выдерживает большее тяговое усилие.

Они имеют в своей маркировке букву “У”.

Дополнительные разновидности

Дополнительные разновидности представлены теми устройствами, которые применимы для выполнения неординарных задач, встречаются очень редко. К ним относятся:

  1. Транзитные, применяющиеся в процессе замены старого кабеля на новый. Отличительными признаками приспособления являются открытость рукава с обеих сторон и длина, которая может превышать даже 1 м.
  2. Тройные, которые используются при прокладке группового типа. Отличительная особенность – в наличии трех плетеных рукавов гибкой структуры, прикрепляющихся к одной общей петле.
  3. Поддерживающие применяются при необходимости прокладки кабеля над уровнем дна траншеи или в качестве временной подвески под потолком. Такие устройства зачастую оснащаются двумя петлями.

Расчет тяжения

Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?

На конечный результат оказывает влияние несколько факторов:

будете вы тянуть по горизонтали или под углом

А может вообще поднимать КЛ на несколько этажей вверх.

удельный вес кабеля

длина пролета или трассы

есть ли повороты на трассе и их количество

Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.

Общий вес всего монтируемого участка – 3кг*100м=300кг

Коэффициент трения о землю берете в следующей таблице:

Перемножаем эти величины и получаем – 300кг*0,8=240 кг/сил

Можно значительно снизить это усилие, применив комплект роликов.

Исходя из полученного результата, проверяйте выбранный по диаметру чулок.

Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.

Правила использования кабельных чулков

Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.

В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.

Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.

Принцип действия

Прежде чем установить кабельный чулок, его нужно сжать в осевом направлении, что позволит существенно увеличить внутренний диаметр. Затем сквозь него продевается прокладываемый провод и за счет тянущего усилия на втором конце обеспечивается плотное прилегание изделия к оболочке кабеля. На кольцо крепится край протяжки или прут УЗК, который предварительно был установлен в полости канала. После этого можно приступать к выполнению работ – протягиванию кабеля через трубы.

Благодаря возникающей упругости или трения (в связи с принудительным растягиванием чулка) создается начальное усилие. С появлением усилия протяжки увеличивается трение, на что влияет угловое расположение нитей оплетки относительно проводника. Таким образом, с возрастанием тянущего усилия повысятся плотность сжатия оплетки и фиксация, что обеспечит максимальную прочность крепления.

Одно из основных свойства кабельного чулка связано с равномерным распределением усилия по большой площади покрытия, что гарантирует надежную защиту сердечника проводника от любых повреждений и исключает сползание в процессе эксплуатации. Чтобы удалить чулок, сдвиньте открытую часть в направлении петли или обреза провода. Давление, оказываемое на оболочку, уменьшится, что приведет к снижению силы трения и легкому демонтажу изделия.

Раскатка с барабанов и транспортных тележек

Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.

Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.

Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.

При установке барабана на домкрат следует соблюдать правило:

При раскатке кабеля он должен сматываться сверху, а не снизу!

Основные разновидности

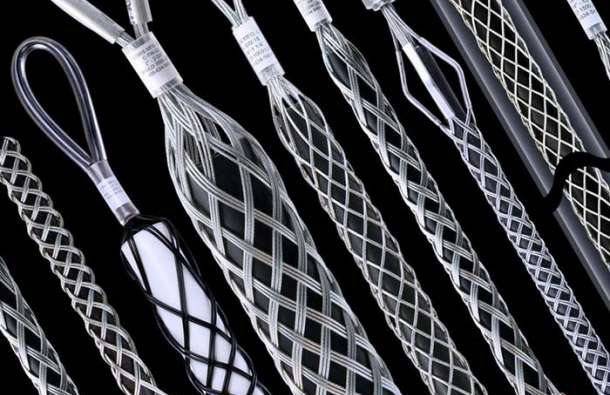

Кабельные чулки делятся на несколько основных разновидностей, а выбор в пользу того или иного определяется условиями монтажа и укладки кабеля:

  1. Классический чулок с петлей одинарного типа. Применяется для прокладки кабельных линий при захвате торцевой части. Повышенная прочность обеспечивается тем, что стальной трос изготовлен из двойных витков.
  2. Классический с парой петель. Назначение идентично первой разновидности, но само изделие считается более гибким и эластичным.
  3. Проходной чулок с одной петлей. Данный вариант актуален в тех случаях, когда электрический провод должен быть растянут на том или ином участке кабельной трассы непосредственно в процессе укладки.
  4. Проходной чулок с парой петель. Нередко называется разъемным. Изделие может использоваться во время прокладки, когда нет возможности зафиксировать его за конец кабеля (к примеру, на крутых поворотах).
  5. Тройной чулок применяется в случае прокладки сразу трех проводов. Все они соединяются при помощи одной петли.
  6. Боковой чулок эксплуатируется для временного захвата проводки на торцевой части.
  7. Транзитный чулок позволяет соединить отдельные кабели.

Дополнительно следует выделить кабельные чулки, предназначенные для малого веса. Потребность в них возникает реже остальных, поскольку для укладки электрической проводки незначительного диаметра обычно данные изделия не применяются.

Из чего и как сделан — конструкция

А еще чулок сконструирован таким образом, что при превышении тягового усилия на разрыв, рвется не сам чулок, а крепление тросика к нему. Заметьте, именно точка крепления, а не рукав.

Все чулки изначально должны подбираться таким образом, чтобы рукав рвался позже, чем монтируемый кабель. Как это рассчитать, будет сказано дальше.

Кабельные чулки изготавливаются на заводе, с применением ручного, а не машинного плетения.

Они имеют такую структуру, что при нажатии на открытый конец, значительно увеличивают свой диаметр.

При растягивании диаметр уменьшается. Соответственно, чем больше и сильнее вы тянете, тем прочнее он “вгрызается” в сам кабель.

Причем он отлично держит не только круглые кабеля, но и плоские. Например, популярную марку ВВГнг.

А вот при использовании некачественного NYM, будьте осторожны. Бывает такое, что срывает изоляцию. Поэтому внимательно относитесь к выбору и покупке кабеля. Не нарвитесь на подделку.

Два основных элемента чулка это:

рукав

петля

Так как зачастую кабель приходится протаскивать по сырым траншеям, верхний слой рукава должен быть оцинкованным. Это защищает его от коррозии.

Есть также изолированные рукава. Они выполнены из полимерных диэлектрических материалов.

Где могут понадобиться такие чулки? Например, при укладке кабеля в воде или там, где есть вероятность приближения к токоведущим частям на недопустимые расстояния.

Допустим, вам нужно протянуть провод СИП под действующей ВЛ, находящейся под напряжением. Делать это с длинным металлическим чулком, конечно нельзя.

А вот с изолированным, при соблюдении соответствующих правил ТБ, вполне допустимо.

Длина стального рукава зависит от диаметра кабеля или провода СИП. Она может быть всего несколько сантиметров (для монтажа слаботочки), либо доходить до 2-х метров.

Для крепления к тросу лидеру используется петля. Ее можно встретить как с защитным коушем по краям, так и без него.

Многие предпочитают последний вариант, так как считают такое изделие более гибким.

Кольцо или петля обжимается втулкой. Помимо рабочего функционала, она несет в себе и маркировочную цель.

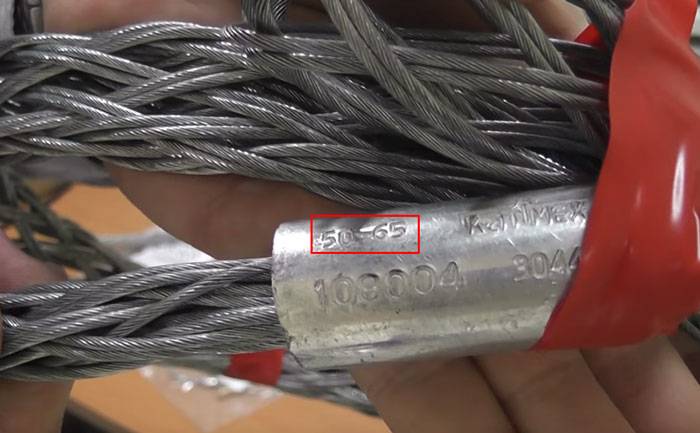

Именно на ней выбивается рабочий диаметр кабеля, с которым можно работать данным чулком. Указывается минимальный и максимальный размер.

Также на ней может быть выбит заказной номер или артикул, и фирма производитель.

После длительной эксплуатации, тросик зачастую повреждается именно в месте выхода из этой втулки. Поэтому на некоторых моделях сюда одевают термоусадку или пластиковую защитную гильзу.

Есть петли, снабженные на конце специальной втулкой с резьбой (чаще всего М5).

Через нее происходит крепление наконечника или переходника протяжки УЗК.

При монтаже кабельных линий и проводов СИП, по технологии рекомендуется одевать на петлю специальный вертлюг (компенсатор вращения).

Он нивелирует крутящий момент на кабеле и позволяет сохранить его в целости и сохранности при любых поворотах и перекручивании.

Грубо говоря, не будет образовываться никаких “барашков”.

Особенности и преимущества

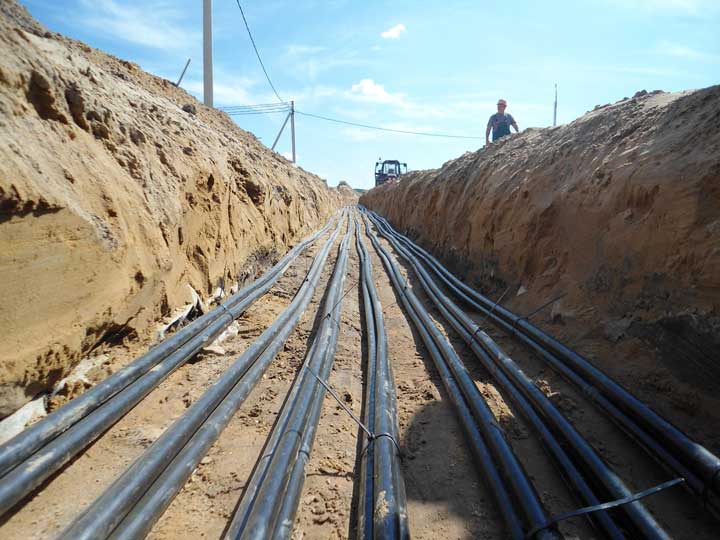

Монтаж любого кабеля, в том числе и слаботочного, начинается с его протяжки

Вам нужно его протащить по какой-либо кабельной траншее, каналу или в пустотах стены, не важно на вертикальных или горизонтальных участках

Чтобы это проделать, конец кабеля должен быть надежно закреплен, за так называемый трос лидер. 100% надежность такого соединения как раз таки и обеспечивает кабельный чулок.

Помимо надежности он обладает еще рядом преимуществ:

равномерно распределяет нагрузку на всю длину захвата

сводит на нет риск повредить соседние кабеля, за счет плотного прилегания и отсутствия каких-либо выпирающих элементов в месте соединения

не оказывает влияния на токоведущие жилы

Вся нагрузка непосредственно передается на внешнюю оболочку и на кабель в целом.

простота крепления и демонтажа за считанные секунды

3.7 Ручная прокладка кабеля с использованием кабельных роликов.

3.7.1 Настройка и протягивания конца кабеля.
На открытых участках трассы конец кабеля, прокладываемого, должен быть направлен и протягиваться одним работником, который движется вдоль трассы (например по дну траншеи). 3.7.2 Расстановка персонала вдоль трассы.
Работники, занимающиеся прокладкой кабеля, должны быть размещены по трассе в направлении прокладки в следующих местах:
— В начале трассы;
— Перед каждым изгибом трассы;
— Перед входом в каждый переход с длиной перехода более 3м;
— В случае необходимости — непосредственно перед промежуточными роликами;
— Равномерно по трассе и после выходов кабеля из трубных переходов.
Работники должны становиться на свои места (например, спускаться в траншею) по мере прохождения кабеля и оставаться на этих местах до окончания прокладки кабеля. Расстояние L (в метрах) между соседними рабочими, ведущими кабель, должно быть такое, чтобы масса кабеля данного расстояния L не превышала 150кг. В случае прохождения кабеля через трубные переходы, все рабочие, которые тянут кабель через переход (согласно п.3.9.5), должны размещаться, по возможности, как можно ближе к выходу из перехода, на расстоянии не более 2м друг от друга.

Переходы в трубах

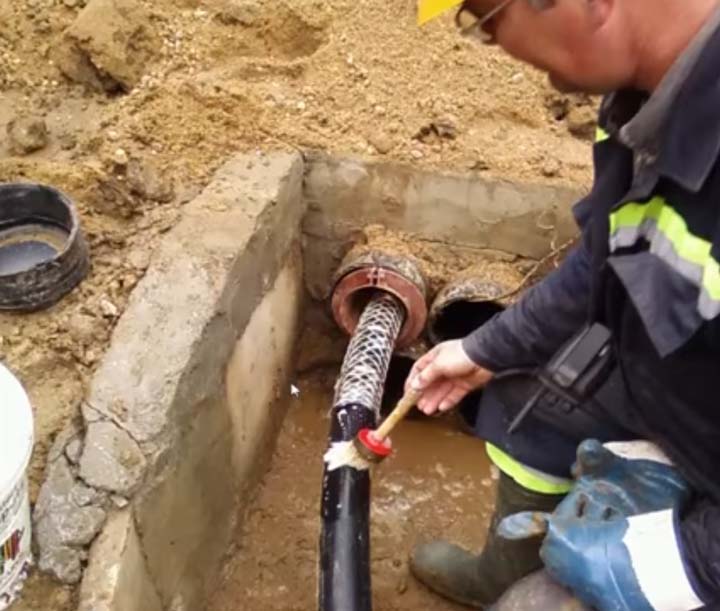

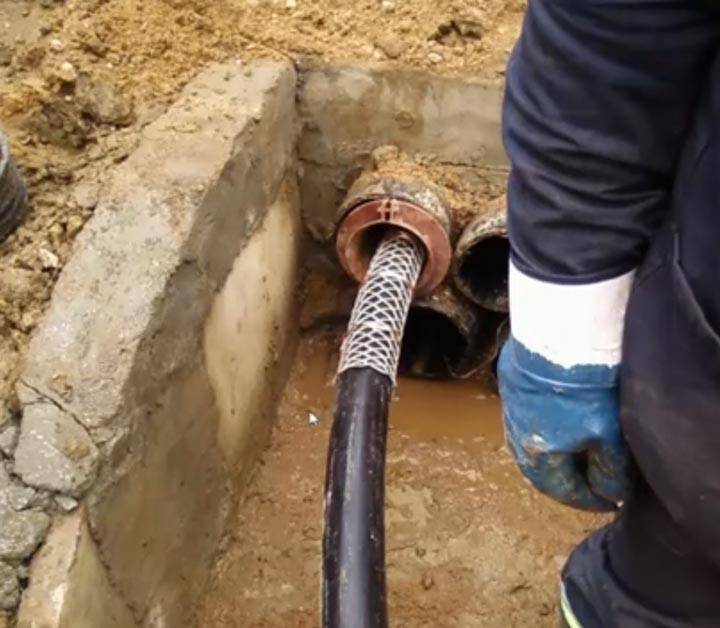

При выполнении переходов через дороги, труба перед непосредственной протяжкой должна визуально проверяться на просвет. При этом если труба не цельная, соединения труб нужно залить бетоном.

Применение самодельных муфт для этих целей не допускается.

Кроме этого, в начале и конце трубы необходимо устанавливать направляющую воронку.

Она представляет из себя разъемную конструкцию с ограничивающим кольцом.

Также для защиты от трения, при протяжке в трубах, кабели необходимо смазывать. При протяженности переходов до 100м, можно использовать обыкновенный мыльный раствор.

При большей длине, такая смазка успевает высохнуть и эффект скольжения пропадает. Поэтому на таких переводах применяют технический вазелин или тавот. В общем все смазки, которые не оказывают вредного химического воздействия на оболочку.

Чтобы посторонние предметы и вода не могли свободно попасть во внутрь трубы с кабелем, ее требуется герметизировать. Для этого можно использовать:

манжету с термоусадкой

строительную монтажную пену (позаботьтесь о том, чтобы она была морозостойкой)

ветошь, промоченную в цементной болтушке

Дополнительные разновидности кабельных чулок

К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

Двухпетлевой вариант стандартного кабельного чулка

Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.

Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.

Так называемые поддерживающие кабельные чулки используются в двух основных случаях:

  • при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
  • как средство временной подвески кабеля под потолком или крышей.

С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.

Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.

Схема

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

места установки барабанов

вспомогательные устройства

расстановка контролирующих лиц

механизмы для протяжки

количество поворотов

переводы в трубах

пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

микроскопические трещины на оболочке

сдвиги ленточной брони

разрывы проволок экрана

растяжение сшитого полиэтилена основной изоляции

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Ошибки при монтаже

1

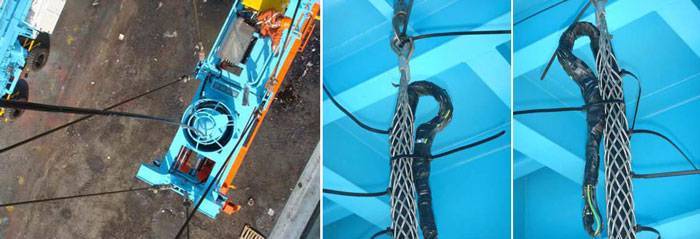

Это чревато срывом при рывках и повреждением самого КЛ или СИП. Запомните, какова длина рукава, настольно чулок и должен быть натянут на кабель.

2

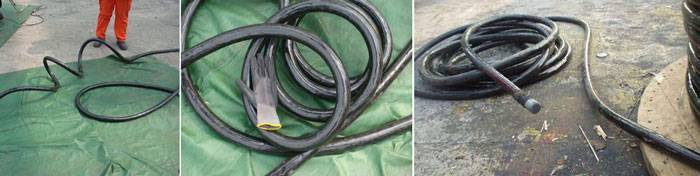

При отсутствии необходимого размера, кто-то пытается схитрить и одевает на кабель шланг, либо притягивает рукав к оболочке несколькими сломи изоленты.

На коротких участках это может и сработает, но чаще всего заканчивается плачевно.

3

Конец СИПа должен быть подготовлен соответствующим образом (жилы провода отрезаются ступенчато, открытый конец чулка притягивает к оболочке изолентой, петля без коуша!).

4

https://youtube.com/watch?v=dU1QDGOvc8s%3F

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

  • минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
  • снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
  • гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
  • возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
  • высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
  • простота установки чулка на кабель и крепления его к протяжке;
  • отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
