Как отрегулировать карбюратор на хускварна 240

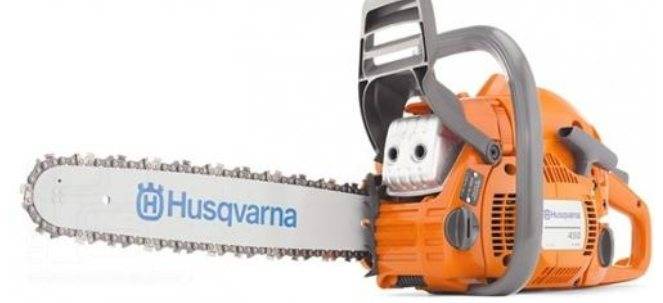

Технические характеристики бензопилы Husqvarna 240

Основой пилы Husqvarna 240 является двухтактный карбюраторный двигатель. Бензинно-масляная смесь работает. Срок службы двигателя увеличивается за счет улучшения состава кривошипа и специального покрытия на цилиндре. Экономия топлива снижается на 20% благодаря инновационной системе X-Torq, которая также снижает выбросы выхлопных газов. Вместительный топливный бак и низкий расход топлива увеличивают рабочее время инструмента без перерыва на заправку.

Остальная часть пилы имеет следующие технические характеристики:

Производительность. 2 л. Из.;
Шаг цепи. 3/8 дюйма;
Емкость топливного бака. 300 мл;
Масляный бак. 200 мл;
Длина шины. 40 см;
Вес. 4,7 кг.

Видео: Регулировка Карбюратора Бензопилы Husqvarna 236

Винты (L) и (H) не могут быть отрегулированы без специальных знаний и опыта. Неправильное регулирование качества и количества топливной смеси может привести к остановке или неисправности двигателя, что приведет к быстрому износу или даже заклиниванию.

Инструменты, которые вам нужны для работы

Перед настройкой карбюратора Husqvarna вам необходимо убедиться, что у вас есть все необходимые инструменты. Чтобы выполнить такую работу самостоятельно, вам понадобятся:

Обычная шлицевая отвертка не подходит для регулировки, поскольку регулировочные винты на бензопилах Huskvarn могут иметь различные поперечные сечения. Им придется купить специальный, это функция ремонта бензопилы Huskvarn, они сделали все для того, чтобы ремонт пилы проводился только в специализированной службе Husqvarna.

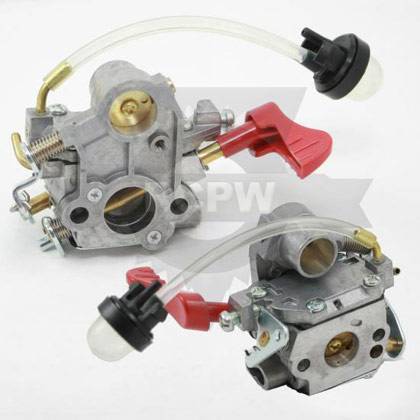

Алгоритм и описание карбюратора Husqvarna

Карбюратор Husqvarna регулируется аналогично регулированию карбюраторов на бензопилах других производителей.

Непосредственно перед регулировкой необходимо выполнить полную диагностику пилы и убедиться, что нет проблем с подачей топлива и воздуха в картер. Вы также должны убедиться, что воздушный фильтр чист и заменить его на новый.

Процедура выглядит следующим образом:

Заводские настройки карбюратора Husqvarne настроены на приглушенную пыль.
Двигатель запускается, и пила нагревается в течение нескольких минут.
Вращение винта (L) по часовой стрелке приводит к положению, при котором двигатель развивает максимальную скорость, после чего винт необходимо повернуть на 1-4. Если цепь бензопилы вращается, необходимо уменьшить скорость холостого хода, отрегулировав положение винта (T).
Следующим шагом будет регулировка мощности Husqvarna на максимальной скорости и настройка числа. Для этого тахометр подключается к намотанной бензопиле, дроссель сжимается до отказа, и затем проверяются показания тахометра. Если значение максимальной скорости отличается от максимального числа, рекомендованного производителем, то показания тахометра будут нормализованы путем изменения положения винта (H).

Нюансы корректировки

После регулировки бензопила должна легко набирать и терять скорость, стабильно работать на низких и высоких скоростях. Если после регулировки винтов управления карбюратором цепь пилы работает на холостом ходу, это указывает на неправильную настройку и необходимость регулировки положения винта (T).

Кроме того, при регулировке карбюратора Husqvarne следует учитывать время реакции бензопилы на вращение винтов. Настройки меняются не сразу, а через пять, десять секунд.

Модельный ряд бензопил Husqvarna

Ассортимент компании – это бытовые, полупрофессиональные и профессиональные пилы высокого качества. Ниже предлагаем обзор основных и самых популярных инструментов.

Бензопила Хускварна 235

Профессиональная модель имеет продуманную конструкцию, хорошо сбалансированное устройство. Благодаря скромным размерам, ее легко транспортировать.Основные характеристики:

мощность мотора равна 1,7 л. с;
цепь получила размер 30 см;
топливный бачок – 300 мл;
масляный резервуар – 200 мл;
вес – 3,5 кг.

Бензопила Хускварна 440

Инструмент спиливает небольшие и средние деревья. Ее можно использовать для заготовки дерева на зиму. Продуманная конструкция обеспечивает плавную и безопасную работу с пилой.Бензопила Husqvarna 440 имеет следующие характеристики:

мощность мотора – 2,2 л. с;
шина имеет размер 40 см;
бак горючего – 370 мл;
резервуар для смазки – 250 мл;
вес – 4,8 кг.

Бензопила Husqvarna 61

Компактная пила бытового назначения быстро спиливает даже старые ветки. Она может использоваться для заготовки дров.Технические характеристики:

в инструменте мощность составляет 3,9 л. с;
размер цепи – 45 см;
бак для масла – 400 мл;
резервуар для топлива – 750 мл;
вес – 6,6 кг.

Бензопила Husqvarna 372xp

Производительная пила нужна для валки леса, обработки строительного материала, распилки толстых столбов. С такой моделью можно использовать фирменные насадки компании. Они увеличивают функциональность инструмента.Основные характеристики:

мощность на уровне 5,5, л. с;
размер цепи – 50 см;
резервуар для смазки – 400 мл;
бак для топлива – 770 мл;
вес – 7 кг.

Бензопила Хускварна 545

Качественный инструмент для работы с толстым деревом, обработки средних и мелких веток. Есть технология подавления вибраций, инерционный тормоз.Бензопила Husqvarna 545 имеет следующие характеристики:

мощность: 3,4 л. с;
шина имеет размер 45 см;
резервуар для топлива – 530 мл;
масляный резервуар – 270 мл;
вес – 5,4 кг.

Бензопила Хускварна 555

Полупрофессиональная модель, которая используется в саду, на лесопилках. Она быстро распиливает объемные столпы, может заготавливать дрова на зиму. Предусмотрен инерционный тормоз и система глушения вибраций.Бензопила Husqvarna 555 имеет такие характеристики:

мощность составляет 4,3 л. с;
шина имеет размер 50 см;
топливный резервуар – 650 мл;
масляный резервуар – 330 мл;
вес – 6 кг.

Бензопила Husqvarna 357 xp

Модель чаще всего используется в коммунальных предприятиях. Она экономично расходует топливо, имеет длительный срок эксплуатации. Хорошо показала себя пила и в садовых участках.Основные характеристики:

мощность модели 4,3 л. с;
размер цепи составляет 45 см;
резервуар для топлива – 680 мл;
бак для масляной смазки – 380 мл;
вес – 6 кг.

Бензопила Husqvarna 339 xp

Бытовой инструмент подходит для распилки деревьев в саду, подготовки дров к зиме. Она имеет скромные параметры, но отличается высокой устойчивостью.Основные характеристики:

модель имеет мощность 2,45 л. с;
размер цепи – 35 см;
емкость для топлива – 360 мл;
емкость для масла – 200 мл;
вес – 5 кг.

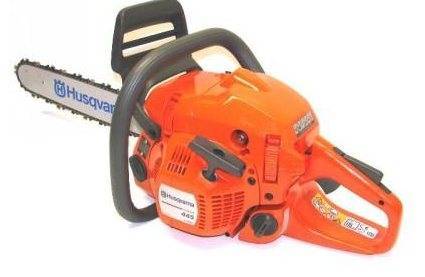

Бензопила Хускварна 445

Простая и производительная пила может распиливать мелкие и средние ветки. Она используется для заготовки дров на зиму. Имеет продуманную конструкцию.Основные характеристики:

производительность модели: 2,2 л. с;
размер цепи – 40 см;
резервуар для горючего – 370 мл;
бак для смазки – 250 мл;
вес изделия – 5 кг.

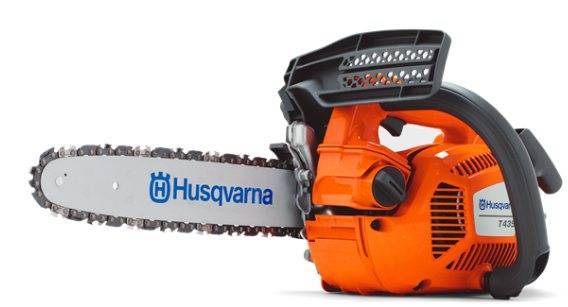

Бензопила Husqvarna T435

Модель профессионального значения отлично подходит для работ на высоте. Быстро разгоняется и может показать хорошие результаты даже на низких оборотах. Расход топлива снижен на 20%.Основные характеристики:

мощность равна 1,5 кВт;
цепь имеет длину 35 см;
скорость вращения – 19,1 м/с;
вес – 3 кг.

Бензопила Husqvarna 395xp

Инструмент применяется для ухода за небольшими территориями. Он может также пилить деревья в лесу.Основные характеристики:

мощность модели составляет 6,66 л. с;
размер цепи – 60 см;
емкости для смазки и топлива – 500 мл и 900 мл соответственно;
вес пилы – 8,1 кг.

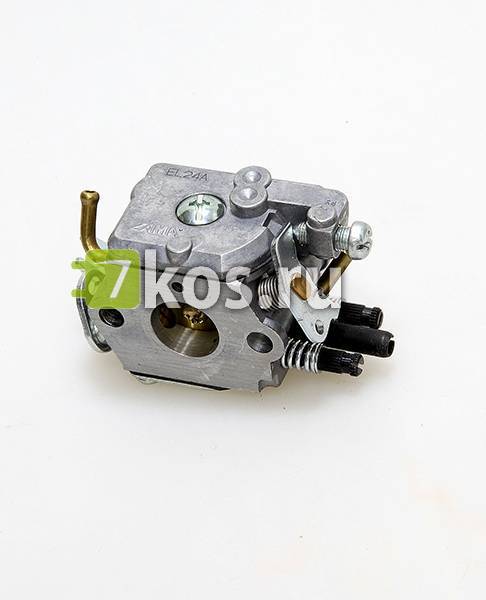

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

Бензин.л	1	2	3	4	5	6	7	8	9	10
Масло, л	0.06	0.13	0.20	0,26	0,33	0.40	0.46	0.53	0.60	0,66
Топливная смесь, л	1.06	2,13	3,20	4,26	5,33	6.40	7.46	8.53	9.60	10.66

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
Винт Н – настраивает количество высоких оборотов и тягу установки;
Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Особенности устройства карбюратора китайской бензопилы

Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:

Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.

К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

Неисправность масляного насоса;
Засор фильтрующего элемента, установленного в баке;
Неисправность сапуна масляного бака;
Разрыв масляного шланга;
Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
Засор масляного канала в корпусе пилы;
Засор канала подачи масла в шине;
Неисправность шестерни привода масляного насоса.

Обзор цепной бензиновой пилы Husqvarna 135

Цепная бензопила Хускварна 135 является инструментом бытового назначения, незаменимого в частном хозяйстве. При создании цепной пилы, производитель техники учел пожелания своего потребителя, пользующегося ранее выпущенными моделями, собрав в одной бензопиле все лучшее из предыдущих модификаций. Назначение бытовой бензопилы Husqvarna 135 — распиловка бревен, досок. обрезка деревьев и т. д.

Цепная пила Хускварна 135 отличается небольшим весом (4,4 кг. без оснастки) и компактными размерами. Двухтактная карбюраторная силовая установка мощностью 2,04 л. с. оснащена системой X-Torq, которая снижает расход топлива на 20 % и уменьшает количество выбрасываемых бензопилой вредных выхлопов (количество токсинов снижается до 70%). Двухступенчатая очистка воздуха позволяет увеличить ресурс работы съемных фильтров. Для облегчения запуска бензоинструмента в любую погоду была установлена система легкого старта Smart Start. Запускается бензопила при помощи инерционного стартера, управление дросселем полуавтоматическое. Агрегат оборудован универсальным улучшенным карбюратором марки Zama EL 41, зажигание электронного типа. Для гашения возникающей при эксплуатации вибрации используется демпферная система. Смазка цепи осуществляется автоматически.

Чтобы защитить владельца техники во время работы от случайного отскока, обрыва цепи, производителем предусмотрены цепеуловитель и цепной тормоз. Натяжитель цепи размещен в боковой части агрегата.

Технические характеристики

Тип:	бензопила
Конструкция:	ручная
Мощность, Вт:	1500 Вт
Количество скоростей:	1
Шаг цепи:	3/8 дюйма
Длина шины, см:	40 см
Объем двигателя, куб. см:	40.9 куб. см
Емкость топливного бака:	0.37 л
Емкость масляного бака:	0.25 л
Функции и возможности:	антивибрация, тормоз цепи
Уровень шума:	114 дБ
Вес:	4.4 кг (без шины и цепи)
Тормоз цепи:	есть
Ширина паза шины:	1.3 мм
Антивибрация:	есть

Стоимость данного агрегата на отечественном рынке варьируется в пределах 13 тысяч рублей.

Особенности

бытовой инструмент;
малый вес;
двухступенчатая очистка воздуха;
улучшенный карбюратор Zama EL 41;
использование мотора с системой X-Torq;
облегченный запуск бензопилы;
демпферная антивибрационная система;
полуавтоматическое управление дросселем;
автоматическая подача цепной смазки;
высокая мощность (2 л. с.);
ремонтопригодность;
защита рук;
экологичность;
цепной тормоз;
надежность;
выносливость;
легко достать запчасти.

Цепь для бензопилы

Преимуществом этих моделей бензопил являются стандартные параметры цепей бензопилы. Подойдет практически любая цепь длинны по шине (40 сантиметров в общем случае) с шириной паза 1.3 миллиметра, шаг цепи — в зависимости от модели. Для начинающихся с «1» — 3/8″ — что справедливо для модели 135, для аналогов, начинающихся с «4» — 0,325″.

В любом случае для бензопилы можно использовать любые цепи, важно лишь следить за ее натяжкой. Для регулировки натяжения цепи следует использовать регулировочный винт и правило, по которому цепь не должна провисать на шине, сидеть довольно крепко, но в то же время не должна препятствовать вращению звездочки, в выключенном состоянии цепь должна легко прокручиваться по шине бензопилы рукой. Объявление:

Объявление:

Важная особенность при регулировке — в процессе работы цепь слегка растягивается, таким образом необходимо периодически контролировать ее натяжку. Правильной будет регулировка с шагом 1/4 оборота регулировочного винта.

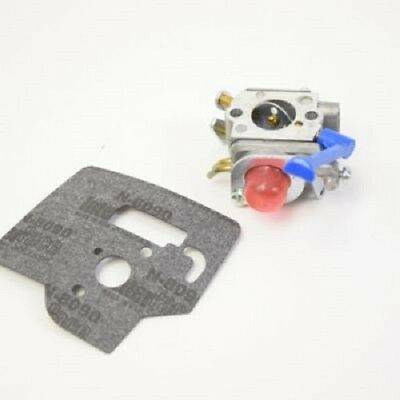

Как снять карбюратор и стоит ли это делать перед регулировкой

В том случае, если бензопила не развивает обороты или, наоборот, работает на чрезмерно высоких уровнях, карбюратор можно отрегулировать, не снимая.

Но если бензопила не запускается, скорость зависает на одном уровне или работает с перебоями. Установка карбюратора бензопилой не изменит ситуацию. Он должен быть удален для очистки или замены деталей. В этом случае вам нужно действовать следующим образом:

Откручиваем фиксаторы, снимаем верхнюю крышку пилы.
Снимите прокладку и часть воздушного фильтра, открутив болты или нажав на крепеж.
Справа от карбюратора находится топливный шланг. Снимите его с помощью ручки дроссельной заслонки.
Снимите карбюратор с его крепления.

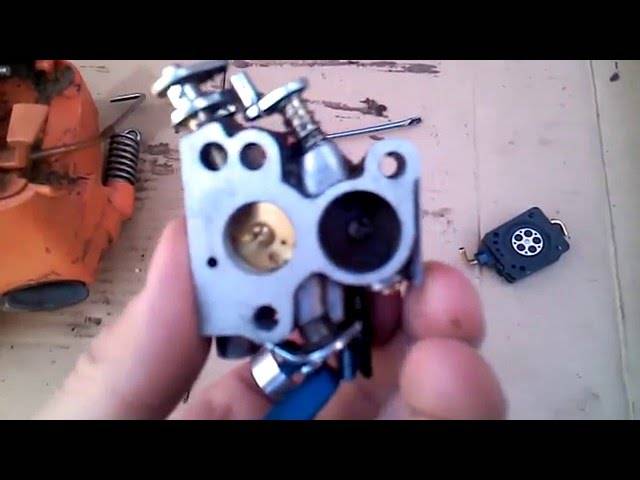

Разборка карбюратора осуществляется в соответствии с данной инструкцией. При разборке детали следует с особой тщательностью складывать на предварительно подготовленную ткань. Из-за их небольшого размера существует риск потери компонентов при разборке и промывке.

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают безворсовой тканью.

Воздуховоды, трубки и форсунки продувают сжатым воздухом, если это возможно, после промывания их в ультразвуковой ванне.

Отдельно о поломке самой распространенной модели

Рассмотрим проблемы Штиль 180 подробнее:

Забитый карбюратор или же топливный фильтр. Это самые распространенные проблемы, которые очень легко устраняются после чистки. Иногда фильтр приходится менять;
Замена свечи;
Иногда цилиндр или же сальники нуждаются в замене.

Пила Штиль достаточно прочная и выносливая, поэтому зачастую поломку можно устранить самому. Фактически то же самое касается моделей Партнер, Урал, Макита и Хускварна.

При обнаружении неисправности своей бензопилы, ищем причину с малого, постепенно проверяя и устраняя проблемы. Такие неполадки легко устранить самостоятельно. Но если поломка серьезная, а у Вас недостаточно опыта, то этим должен заниматься специалист.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

винт L – на один оборот;
винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная. Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube
