Как сделать торцовку из ручной циркулярки маятникового типа?
Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:
Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.
В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.
Плюсы такого решения:
- предельная простота изготовления,
- минимум деталей (петля и два болта с гайками и шайбами).
- минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
- быстрота и простота перевода из ручной пилы в режим торцовки и обратно.
Минусы:
- ограниченная возможность пиления под углами по длине и высоте.
- наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
- изменения в устройство безопасности – кожух диска всегда открыт полностью.
Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:
Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.
Если пила не включается — характерные неисправности и ремонт
Торцовочная пила, как и любой механизм, работающий под воздействием больших динамических нагрузок, подвержен возникновению дефектов и неисправностей. Среди наиболее часто встречающихся поломок этого инструмента можно выделить следующие:
- сгорание двигателя (ротора или статора) причиной которого, могут быть неправильный выбор скорости резания и подачи пильного диска, или использование неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сгоранию;
- износ шестерни ротора электродвигателя или зубчатых колёс редуктора;
- износ щёток асинхронного двигателя;
- ослабление или разрыв ремня ременной передачи.
Все неисправности, связанные с электродвигателем лучше доверить профессионалам, поскольку для ремонта потребуется и специальное оборудование, и знания устройства и принципа работы электромоторов. Самостоятельно можно заменить изношенные щётки коллектора асинхронного двигателя или поменять ремень редуктора.
Ремонт и регулировка торцовочной пилы: видео уроки устранения неисправностей
Торцовочная электропила бытовая или профессиональная независимо от модели и компании производителя должна преремонт и регулировка торцовочной пилыдварительно настраиваться на выполнение определенной операции. Ремонт осуществляют при обнаружении неисправностей в работе. Для того, чтобы правильно задействовать в работу изделие и отремонтировать в случае неполадок, необходимо знать устройство конкретной модели, которое можно почерпнуть из инструкции по эксплуатации и паспортных данных, которые производитель обязательно прикладывает к инструменту.

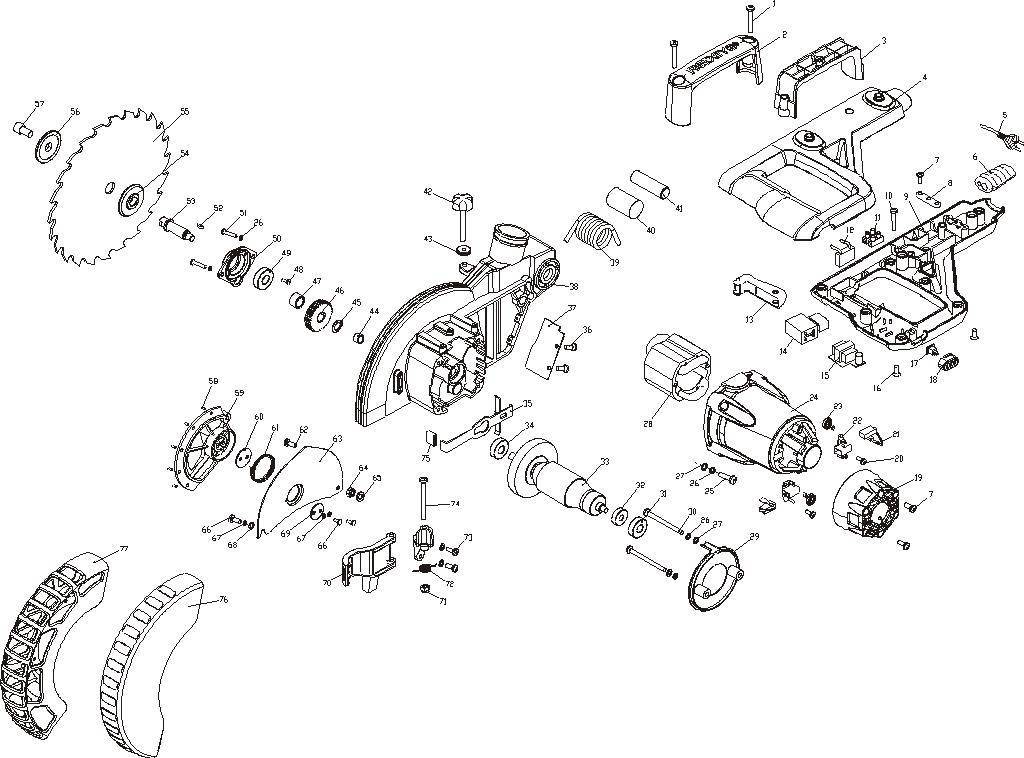

Применение, основные узлы
Торцовочная пила применяется для точной и плавной резки заготовок из дерева, пластика, мягкого металла, включая профильный, композитного материала под прямым или необходимым углом с определенной точностью в горизонтальной и вертикальной плоскости. Также они используются для изготовления пазов и выборки материала.
Проектирование стола для циркулярной пилы
Схема стола для циркулярной пилы
Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.
Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.
Стол для циркулярной пилы
Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.
Во время проектирования необходимо учитывать следующие моменты:
- мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
- глубина пропила. Зависит от геометрических параметров диска;
- частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
- месторасположение блока управления. Он должен быть максимально удален от диска.
Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.
Преимущества
Когда инструмент (а тем паче станок) делается без помощи других, то его конструкция, обычно, очень учитывает те потребности и стоящие задачки, которые подразумевается решить с его помощью:
- чтоб у погонажных деталей при резке не было бы заусенцев и заломов, необходимо, чтоб циркулярная пила имела регулируемую скорость движения относительно разрезаемой плоскости (чтоб заусенцы убирались режущими кромками пильных зубьев);
- представим, необходимо создавать не обыденную поперечную торцовку погонажных изделий, а под определенным углом. При всем этом нужно, чтоб заготовка была зафиксирована во-избежании свободного хода во время реза;
Очень тяжело отыскать в продаже торцовочный станок, обладающей функцией не только лишь поворота десктопа, но к тому же опцией прижима заготовки. А если и получится отыскать таковой инструмент, то стоить он будет не недорого.
ну, и конечно, стоимость. Торцовочный станок можно собрать практически из подручных материалов, более того, из таких частей, которые нельзя использовать где-либо еще. Экономичность – чем же не решающее преимущество?
Все эти особенности присущи конкретно самодельным конструкциям торцовочных станков, что делает их создание своими силами оправданным и прибыльным.
Выставление ограничителей
Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтоб зубья диска попадали в вырез под их, да и при всем этом ничего не задевали. Необходимо подчеркнуть габариты корпуса на полках – конкретно по этим отметкам в предстоящем необходимо будет выставлять ограничители для движения циркулярной пилы.
Эти ограничители следует сделать из обрезков ДСП либо толстой фанеры. Шириной они должны быть более 5 см. Их основная особенность – очень ровненькая кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтоб циркулярная пила прогуливалась вдоль их плотно и ровно, без какого-нибудь свободного хода.
Для этого рекомендуется выставить их вначале на клей, и пока он не схватился, протестировать хождение торцующего устройства. Если все выставлено правильно, то ограничители (либо направляющие) следует зафиксировать шурупами, прикрутив их к полкам. Потому что направляющие имеют ширину 5 см, то ширину полок рекомендуется брать более 10 см.
READ Как точить ленточную пилу на станке
Настройка торцовочной пилы Metabo
Описание торцевой/торцовочной пилы Metabo KS 216 Lasercut
Инструмент применяется для выполнения качественной распиловки древесных поверхностей, незаменим в обрезании полимерных материалов и многослойных панелей.
Преимущества и достоинства модели Metabo KS 216 Lasercut:
- Легкая, с компактными габаритами пила рекомендована для выполнения глубоких распилов небольших и средних объемов материала.
- Совместимость инструмента с поворотным столом. Выполняется точная настройка угла наклона.
- Нескользящая рукоять эргономичной формы. Удобная эксплуатация во влажных условиях, при сильном напряжении от процесса вспотевшая ладонь не соскользнет, не нарушается точное ведение пилы по намеченному контуру.
- Особенность инструмента – наличие лазерного наводчика. Минимальная погрешность при индикации распила. Подсветка зоны распила повышает точность вырезки лекала.
- Чистота распиловочного стола и воздушной рабочей зоны поддерживается своевременной очисткой отходов в емкий мешок.
- Распиловочный стол выполнен из легких алюминиевых сплавов. Надежная фиксация и настройка поверхности стола в диапазоне 47 градусов, с фиксацией точек поворота в наиболее востребованных углах: 5, 22, 5; 30 и 45 градусов. Конструкция стола позволяет придать оптимально соответствующее положение. Удлинитель стола, струбцина для зажима, ручка для транспортировки и ограничитель глубины реза дополняют и улучшают рабочие способности инструмента.
- Длительный рабочий ресурс и режущая способность диска.
Как запустить

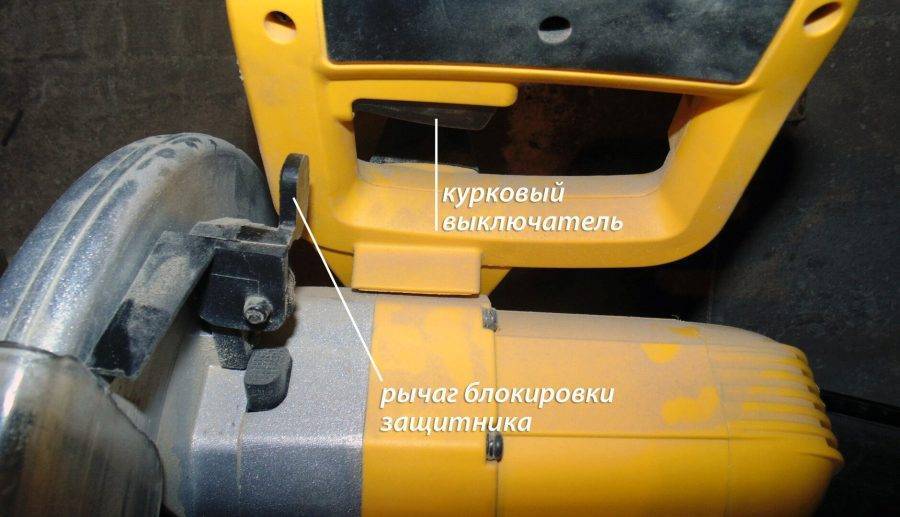

Казалось бы, чего тут сложного? Просто подключаешь агрегат к сети и нажимаешь на «спусковой крючок», чтобы разрезать очередную заготовку. Однако это совсем не так. Производители прекрасно осведомлены о том, что этот мощный электроинструмент способен в одно мгновение нанести рабочему серьезную травму. Поэтому при нажатии на курок торцевая пила запускается в холостом режиме, а резать она начнет после того, как будет снята блокировка в виде специального рычага на корпусе, отрезной диск опустится вниз и коснется обрабатываемой детали.
Внимание!!! При покупке инструмента не экономьте на размере диска, так как от этого будет зависеть глубина и скорость реза.
Из чего можно сделать электрическую пилу своими руками
Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.
Из болгарки на металлической подставке
Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о
Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом
Такой инструмент соорудить достаточно просто. Для этого необходимо:
- Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
- Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
- Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
- Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
- Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.
Обзор
Компания Metabo была создана в далеком 1923 году по инициативе немецкого инженера Альбрехта Шницлера. Молодому изобретателю удалось запатентовать свое первое изобретение – ручную механическую дрель. В 1929 году компания получила свое нынешнее название — Metabowerke GmbH (происходит от немецкого слова Metallbohrdrehler — дрель). В последующие годы ассортимент механического ручного инструмента был значительно расширен, а вскоре после ІІ Мировой войны на рынке появились первые электроинструменты от этого производителя. Сегодня в каталоге концерна находим десятки наименований различных инструментов, среди которых заслуженным спросом пользуются торцовочные пилы Metabo.
Первый завод компании был построен в немецком городе Нюртинген, он работает и сегодня, в частности там производятся торцовочные пилы серии Plus.
Позаботились в корпорации о гарантийном и послегарантийном обслуживании своей продукции. По всему миру действует широкая сеть сервисных пунктов, с покупкой оригинальных запчастей также не возникает проблем. Модельный ряд торцовочных пил Metabo отличается широтой и разнообразием. Здесь вы можете найти инструменты с различными техническими и эксплуатационными характеристиками, подобрать торцовку соответственно своему бюджету.
Основные особенности
Торцовочная пила Metabo KGS 216 M обновленный вариант бестселлера и лидера рынка торцовой Украины модели Metabo KGS 216. Новинка вышла на рынок осенью 2014 года. В сравнении с предшественником, в пила нового поколения, получила новый, существенно переработанные эргономику и дизайн. Изменены положения лазеры и подсветки зоны пропила, переработана систему пылеудаления, изменена конструкция расширителей стола. Пила стала лучше сбалансирована существенно удобнее в работе. Многолетний успех этой модели на рынке позволяет говорить об отличных эксплуатационных характеристиках пилы. Прекрасный выбор легкого и комфортного решения с широкого круга задач.
Заказать в один клик
Она умеет в алюминий с комплектным диском? Нигде не могу найти.
Ответ Metabo Shop Диск по алюминию в комплекте не идет. Необходимо докупать отдельно. Это диски серии Multi Сut и Aluminium Сut
Виталий (11.09.2020) Оценка:
Так как пила с регулировкой оборотов, какое самое меньшое число оборотов можно выставить?
Ответ Metabo Shop Добрый день. Эта пила без регулировки оборотов. С регулировкой будет пила KGSV 216 M (арт. 619261000)
Денис (11.07.2020) Оценка:
Хороший инструмент как в принципе практически весь инструмент Metabo.Но я столкнулся с проблемой сломался стопор для положения блокировки поворотного стола.Очень жаль все остальное работает отлично,но поворотом стола пока не пользуюсь. Можно ли починить эту поломку по гарантии?С момента покупки не прошло и года.
Ответ Metabo Shop Добрый день. Механические поломки не являются гарантийным случаем. Но, советуем все же обратится в сервис для установления причин неисправности
Сергей (01.06.2020) Оценка:
А если установить алмазный диск, то можно ли резать плитку (керамическую)?
Ответ Metabo Shop Добрый день. Для работы по керамической плитке этот инструмент не предназначен
Александр Крыжановский (29.04.2020) Оценка:
Как пользоваться инструментом
Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:
- регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
- выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
- исключение люфта поворотного стола в месте его фиксирования штоком;
- регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45 o ;
- регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

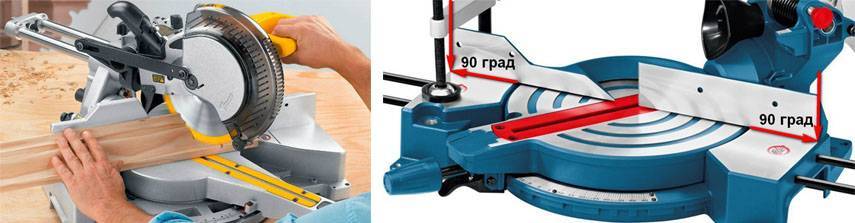

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.
Отличие торцовочной пилы от циркулярной
Основным различием самодельного торцовочного станка является его относительная дешевизна.
Его можно сконструировать из уже имеющихся обрезок ДСП либо ОСП.
Не считая того, сгодится также толстая фанера, а при определенных случаях и текстолит.
Кроме этого у самодельных торцовок находятся последующие отличительные черты:
- станок сооружается, обычно, под имеющуюся определенную потребность в раскрое деталей некой размерности. Время от времени конкретно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
- станина самодельного станка производится из древесных плит либо даже из обрезков толстых и широких досок. Естественно, можно сконструировать станину и из железных пластинок и даже из композита, например, каркас – из железного профиля, а конкретно сам стол – уже из ДСП. Но это в любом случае будет дороже и труднее, так как придется иметь дело с более дорогим металлом, а во-2-х, необходимо работать и со сваркой по металлу, и после чего производить работу с ДСП.
Самодельный торцовочный станок, очевидно, будет наименее технологичен, чем покупной промышленного производства. Но часто никому и не нужен безупречный итог. И тут конструкция самодельной торцовки представляет собой как раз таковой вариант.
Например, если вы собираетесь обшить дом вагонкой снаружи, то полностью резонно было бы производить торцовку в критериях, когда и материал, и инструмент будут очень лишены свободного хода. В данном случае итог получится еще более осторожный.
READ Выбор Ручной Циркулярной Пилы Для Дома
Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а как следует, можно достигнуть фактически полного отсутствия посторониих движений режущего инструмента. И все это без дополнительных издержек.
Маятниковая
Базовой частью таковой пилы является станина. На станину крепится стол, который должен владеть поворотным механизмом, снаряженным линейкой. Конкретно таковой механизм позволяет производить процесс распила под определенным углом, регулируя его под определенные личные нужды каждого пользователя. При этом данный угол можно поменять при помощи перемещения десктопа конкретно по отношению к станине.
С протяжкой
Данное устройство считается более универсальным, потому что пилу можно смещать не только лишь вокруг оси, да и вдоль пропила по прямой косильной лески.
Комбинированная
При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в собственном составе, как и предшествующий вариант, содержит дополнительный шарнир. Для того чтоб поменять угол реза, его нужно регулировать и отводить в сторону, которая обратна месту, куда вмонтирован привод.
Scheppach MST254
Главными преимуществами этой модели являются высочайшая мощность (1600 Вт) и алмазный круг. Она может торцевать как под углом, так и под наклоном. Единственный аспект – она не подходит для вырезки заготовок огромных габаритов.
Makita LS1216
Эта экономная модель – одна из самых высококачественных и фаворитных. Она отличается неплохой комплектацией и завышенным уровнем безопасности. В пиле предусмотрена самостоятельная настройка ширины резки. Также устройством может производиться комбинированная и наклонная резка под углом до 45. Мощность мотора маленькая – 1 кВт. Оборудование создано для разреза заготовок шириной до 3,63 см и глубиной до 10,7 см.
К недочетам устройства относят отсутствие подсветки и лазерной указки (их нужно получать дополнительно). Не считая того, в конструкции нет способности выставлять число оборотов.
Hyundai M 2500-255S
Это оборудование комфортно в использовании, при запуске не дергается. Круг большой, его поперечник – 5,5 см. Головка может наклоняться под различным углом. Единственный минус устройства состоит в том, что плавный запуск срабатывает с маленькой задержкой.
Как выбрать качественную торцовочную пилу?
Выбирать торцовочную пилу важно тщательно, обращая внимание сразу на несколько критериев. Только в таком случае получится приобрести качественный прибор, который будет служить действительно долго и качественно, как бы часто вы им ни пользовались
Критерий
Описание
Мощность
Здесь все просто: чем она больше, тем лучше будет работать торцовочная пила. Модели с малой мощностью едва ли справятся с мягкими металлами, да и с деревом будут работать некачественно.
Скорость вращения
Аналогично: чем больше, тем лучше, тем быстрее будут производиться работы.
Длина шнура
Критерий хоть и не определяющий, но все же важный
Если шнур очень короткий, работать с торцовочной пилой будет сложно.
Вес
Чем меньше вес торцовочной пилы, тем проще с ней работать, переносить ее с места на место
Обязательно обратите на это внимание при выборе.
Есть ли защитный кожух
Качественные торцовочные пилы обязательно оснащены защитным кожухом – это важно для того, чтобы никаких проблем с оператором при использовании прибора не произошло.
Наличие плавного пуска
Прекрасно, если такая функция будет – пользоваться торцовочной пилой будет очень удобно. Она не будет буквально срываться с места при включении – плавно «раскачиваться», пока не включится на ту скорость, которую вы настроили.
Наличие лазерной направляющей
Конечно, лазерная направляющая значительно упрощает использование торцовочной пилы: рез точно будет ровным и точным.
Обязательно учитывайте различные критерии при выборе торцовочных пил
Естественно, есть и другие критерии. Обязательно нужно смотреть и на цену, поскольку стоимость торцовочных пил может сильно варьироваться: похожие модели могут иметь цену в 50 и 10 тысяч рублей.
Немаловажен и производитель – продукцию от неизвестных изготовителей мы приобретать не рекомендуем. Высока вероятность, что прибор просто перестанет работать уже через месяц-другой, а поменять его никто не сможет, как и починить, потому что гарантии или не будет, или она будет «липовой». Лучше довериться профессионалам и приобретать торцовочные пилы в специализированных магазинах.
Вот какие производители заслужили уважение потребителей.
- Bosch – довольно популярный производитель и торцовочных пил, и другой техники. Приборы от данного изготовителя отличаются высоким качеством и относительно невысокой ценой.
- Makita – торцовочные пилы от этого производителя представлены в широком ассортименте. Цена на продукцию немаленькая, но и качество не подводит.
- Metabo – еще один популярный производитель, продукция которого привлекает и качеством, и высокой мощностью двигателя, и прекрасной защитой оборудования.
- Зубр. Отечественный производитель, торцовочные пилы от которого, как и прочие электроинструменты, имеют бюджетную стоимость. Качеством при этом на высоте.
- DeWALT – у этого производителя есть торцовочные пилы и с протяжкой, и без нее. Цена на оборудование немаленькая, но это можно простить за высокое качество всех электроинструментов.
Стоит приобретать торцовочные пилы от известных производителейНаиболее популярные производители торцовочных пил
Самостоятельное изготовление из дисковой пилы
Чтобы изготовить торцовочный станок по дереву своими руками, необходимо внимательно ознакомиться с рекомендациями тех, кому уже довелось работать на самостоятельно собранном агрегате. Схема сборки самодельного станка довольно проста и понятна.
Для сборки станины потребуется уголок из металла и стальной лист толщиной не менее 5 мм. Электродвигатель монтируется на основании при помощи болтов и стабилизирующей пружины. Это делается для придания плавности движению пильных узлов.
Для придания прочности конструкции в её состав включаются регулирующие опоры. Маятниковая стойка монтируется из швеллера, который нужно упереть в основание торцовочного станка по дереву.
Главным достоинством такого агрегата является минимальное время, затрачиваемое на устранение неисправностей. Найти их и устранить в станке, собранном своими руками, гораздо легче, чем в установке заводской сборки.
Примерный безремонтный срок работы самодельного оборудования – до трёх лет.
В дальнейшем может потребоваться замена узлов, которые перестали корректно выполнять возложенные на них функции. К недостаткам самодельных торцовок следует отнести невысокую производительность. Наладить на таком станке поточное производство достаточно сложно.
В качестве примера можно привести торцовку заводского изготовления Stromab RS-40. На этом станке можно обрабатывать заготовки размерами до 400 х 65 мм. Распил можно производить под углами до 45 о.
Одним из главных недостатков самодельных торцовочных станков является невозможность обеспечения соответствующих мер безопасности. Практически всегда на самоделках отсутствуют защитные кожухи на пильных узлах и в районе подвижных соединений. Это может привести к несчастным случаям. Также негативно влияет на безопасность работы наличие мелких дефектов на металлических деталях.
Изготовление и сборка торцовочного станка своими руками
Чтобы изготовить станину, понадобится толстый металлический лист и стальные уголки. Для этой цели прекрасно подходит старая кровать.
При помощи сварочного аппарата в стальном листе делается отверстие, кромки доводятся напильником.
Для работы подойдет электродвигатель небольшой мощности. Вполне достаточно 900 Вт. Его монтируют на основание, используя дополнительную пружину. Она играет роль стабилизатора.
Такая конструкция, чтобы наклонить систему, требует определенных усилий. Для сдвига рукоятки приходится прикладывать значительные силы. В результате получается плавное движение пильного механизма.
Параметры устройства:
- радиус режущего диска — 100 мм;
- скорость шпинделя — 1500 об/мин.
Такие характеристики позволяют легко обрабатывать древесину с максимальной толщиной в 70 мм.
Должны быть предусмотрены регулируемые опоры и стойки. Основой маятниковой стойки является швеллер, опирающийся на металлическое основание.
В результате установка получает дополнительную прочность, прибавляется ее масса. На таком станке очень легко выполнять самодельную торцовку.
Для работы можно воспользоваться трехфазным электродвигателем, мощностью 2 200 Вт. В качестве опоры монтируется качающаяся плита, которую держат шарнирные соединения. Ремень шкива электродвигателя натягивается за счет откидного устройства. Маятник делается из материала, который был использован для каркаса.
Для работы подходят пилы диаметром 420 мм. Количество оборотов шпинделя должно быть не менее 2800 об/мин. С такими параметрами можно обработать деревянные бруски шириной в 70 мм.
