Как отремонтировать пусковой механизм на цепной пиле poulan

Хитрый способ выставить зазор между маховиком и катушкой зажигания на бензопиле

Принесли в ремонт бензопилу, маховик которой задевает за катушку зажигания. Человек мог исправить все самостоятельно, но не знал какой выставить зазор.Добрый день уважаемые подписчики и гости канала.

Причин тому, что маховик начинает шоркать контакт катушки зажигания всего две. Первая — неправильно отрегулированный зазор или ослабление винтов крепления катушки. Вторая — износ подшипников коленчатого вала в следствии которого возникает чрезмерный люфт и маховик будет задевать за катушку. В таком случае регулировка зазора не поможет, нужно разбирать двигатель и менять подшипники.

Заметить неисправность можно по характерным полоскам на маховике (в районе магнитов) которые остаются от контакта к катушкой зажигания. Ниже на фото они хорошо видны.

Первым делом после обнаружения характерных полосок необходимо проверить люфт на подшипниках коленвала. Для этого снимаем стартер, проворачиваем маховик таким образом, чтобы магниты смотрели от катушки зажигания в противоположную сторону, и пытаемся пошатать маховик вместе с коленвалом.

Если люфт есть, даже не большой, то нужно снимать и разбирать двигатель, если люфта нет, то достаточно провести регулировку и проблема отпадет.

Зазор между катушкой и маховиком должен находиться в диапазоне от 0,25 до 0,35 мм. Меньше можно, в этом ничего страшного не будет, если, конечно, маховик не будет задевать. Больше не желательно, т.к. это скажется на качестве искры, что в свою очередь отразиться на работе двигателя. Как видно на фото в моем случае зазора нет совсем.

Выставить такой зазор на глаз практически не реально, нужно использовать специальное приспособление, по крайней мере так рекомендуют производители бензопил. Но мы то люди экономные и не привыкли платить за то, без чего мы прекрасно можем обойтись. Пусть они там за бугром платят, а мы используем хитрость и смекалку и обойдемся подручными средствами, благо у нас их достаточно.

Для регулировки нам понадобится изготовить проставку из материала который не магнититься и имеет толщину 0,25 мм. Для этого идеально подойдет кусок от пластиковой бутылки из под лимонада. Обычно я вырезаю из полторашки. Вот примерно так она выглядит.

Теперь устанавливаем эту проставку между маховиком и катушкой зажигания, предварительно совместив магнит и контакт катушки. За счет силы магнита катушку надежно придавит к маховику через пластиковую проставку, зазор будет равен 0,25 мм (в некоторых случаях даже меньше, т.к. сейчас производители бутылок стали экономить и делать совсем тонкие бутылки).

Нам остается только надежно затянуть винты крепления.

Такой хитрый способ регулировки можно применять для всех бензопил, мотокос и других устройств с двухтактным двигателем аналогичной конструкции.

источник

Обзор популярных моделей бензопил Поулан

Познакомимся с некоторыми популярными представителями бренда Poulan и их характеристиками более подробно.

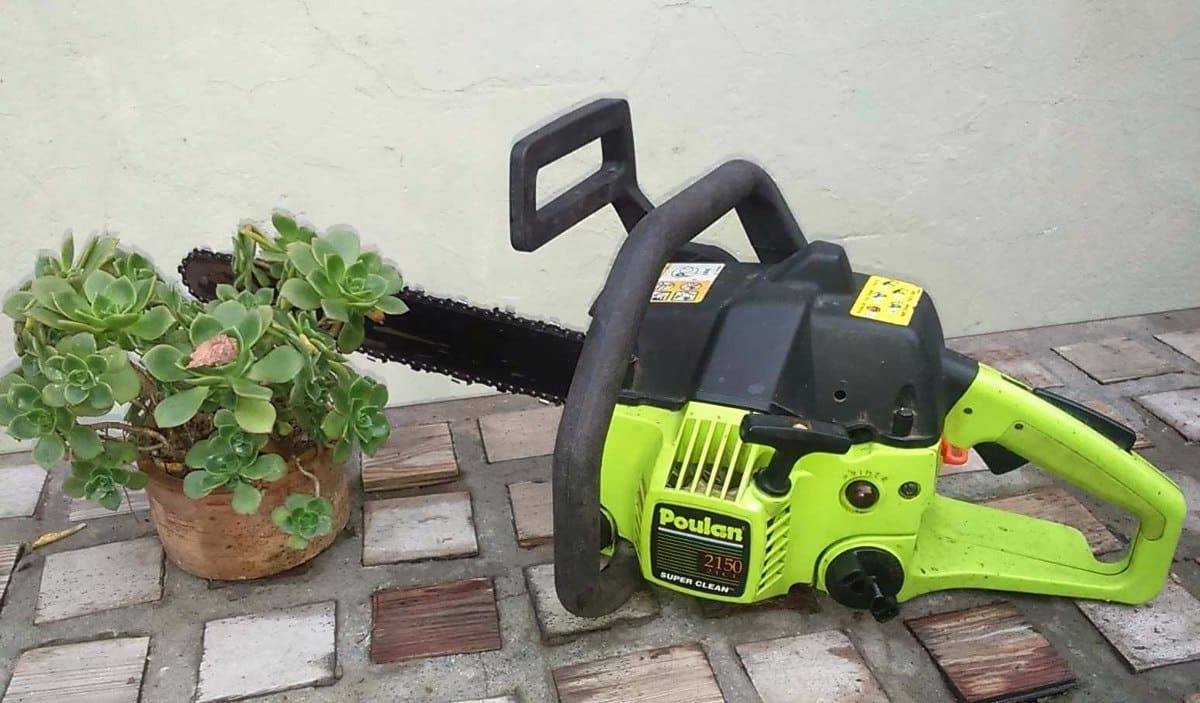

Poulan 2150

Бензопила Поулан 2150 – один из самых покупаемых представителей всего модельного ряда американского бренда в нашей стране. Относится к бытовым пилам. Однако, имея мощность, равную 1,3 кВт, она может быть использована в работах, выходящих за рамки простого строительства и ремонта.

Поулан 2150 характеризуется типичным для ряда мотопил строением. Внутреннее содержимое, защищенное прочным корпусом из пластика, состоит из карбюратора, двухтактного двигателя, системы зажигания, включающей катушку и свечу, стартера – запускного устройства, топливной помпы, предназначенной для перекачки бензина в карбюратор.

Бензопила Поулан 2150 как и все другие современные мотопилы имеет два резервуара: топливный для двигателя и масляный для смазки цепи. Топливная масляно-бензиновая смесь приготавливается в соотношении 1/50. Смазка цепи и шины производится автоматически, это увеличивает срок службы режущей гарнитуры.

Данная модель имеет следующие особенности:

Высокопрочный пластик, из которого сделан корпус пилы, выдерживает любое повреждающее воздействие.
Материал боковой части – сплав алюминия.
Ручки имеют удобное для работы с пилой расположение.
Долговечность мотора обеспечивает дополнительный защитный слой, которым покрыта цилиндропоршневая группа.
Система антивибрации, выполненная из стальных пружин, успешно гасит все излишние вибрации.
У масляного насоса, необходимого для подачи масла на цепь, отсутствует ручная регулировка.
Наличие праймера, служащего с целью моментального пуска при любой рабочей температуре.
Фильтр из нейлона, отличающийся простотой обслуживания и замены.

Поулан 2150 имеет также длину шины, равную 40 см, объем картера и бензобака – 0,2 л и 0,35 л соответственно, массу – 4,7 кг.

Poulan 2250

Бензопила Poulan 2250 имеет много полезных в быту функций. Отлично подходит для работы в саду. Но с целью выполнения более сложных работ лучше приобрести профессиональную модель.

Имеет такие особенности:

Для защиты цилиндропоршневой группы от коррозии используется хромированное покрытие.
Цепной тормоз, запускающийся как под воздействием инерционной силы, так и вручную.
Автоматическая подача масла для смазки режущей гарнитуры (ручная регулировка не предусмотрена).
Праймер — насос, подкачивающий топливо для моторного запуска на холодную.

Кроме того, данная модель имеет мощность – 1,3 кВт, длину шины, равную 40 см, объемы картера и топливного бака равны соответственно 210 мл и 360 мл, массу инструмента, составляющую 4,7 кг.

Poulan 1950

Данный инструмент имеет среднюю цену. Поулан 1950 популярен среди людей, как только начинающих работать с бензиновыми пилами, так и среди профессионалов, давно занимающихся обработкой дерева.

Особенности пилы Poulan 1950:

Характеризуется хорошей конструкционной балансировкой.
Высокое качество пильной гарнитуры. Длина шины равна 40 см, шаг цепи составляет 3/8 дюйма.
Регулировка подачи масла для смазки цепи. Количество подаваемой смазки соответствует нагрузке бензинового двигателя.
Легко очищаемый фильтр из нейлона.
Наличие праймера, который облегчает запуск непрогретого мотора.

В конце обзора трех моделей бензопил из ряда инструмента Poulan нужно сказать несколько слов о том, как может осуществляться ремонт и обслуживание данных пил. Забивая в поиске в Интернете бензопила Poulan 2150 инструкция по эксплуатации или бензопила Poulan 2250 инструкция по эксплуатации и т.д., можно наткнуться на некоторые трудности. Они связаны, прежде всего, с тем, что, если бензопила оригинальная, т.е. производства США, то инструкцию на русском языке не найти. При возникших проблемах в работе с данными пилами можно пользоваться статьями наших соотечественников, основанными на личном опыте использования бензопил Поулан. Многие полезные статьи о ремонте бензопил можно найти на нашем сайте в разделе Обслуживание и ремонт. Большая часть бензопил всех производителей конструктивно не особо отличается между собой (Поулан не исключение), поэтому алгоритм устранения неисправностей карбюратора будет одинаков, как на пиле Poulan, так и на Partner. Об особенностях карбюратора Poulan поговорим ниже.

Обслуживание и ремонт: на что обратить внимание?

Какие бы высокотехнологичные центры сервисной поддержки не создавались, а ремонтные работы своими руками никто не отменял. И делать это не только достаточно просто, но еще и экономно, ведь каждое обращение к специалисту-технику тоже стоит денег, не считая уже того, сколько придется заплатить за подходящие запчасти.

Анализируя причины внезапных поломок бензопил от этого производителя, можно сказать, что большая часть из них связана со следующим:

неполадками в работе топливной системы;
засорением глушителя;
браком или выходом из строя цилиндропоршневых;
неправильной регулировкой карбюратора.

Поэтому стоит оказывать повышенное внимание к этим компонентам, чтобы никакая поломка не смогла помешать плодотворной работе

Обслуживание и инструкция по эксплуатации

Как уже говорилось ранее, важно изучить инструкцию по использованию, где описаны важные моменты безопасности, применения, обслуживания и ремонта. Поскольку бензопила Poulan 2150 производится в Америке, мануал на русском языке найти сложно

Бензопила Poulan 2150 обладает топливным баком объемом 0,35 л. при нормальной и средней нагрузке на двигатель, мотопила расходует топливо в объёме 370 г/кВт ч. Масляной бачок имеет объем 0,2 л. Использовать для заправки сам производитель рекомендует высококачественное моторное масло.

Старайтесь не использовать отработанное, поскольку это может нанести серьезный вред насосной системе. В качестве топлива для пилы подходит смесь бензина АИ-92 и масло для двухтактных двигателей в соотношении 25:1.

Регулировка карбюратора

Как бы тщательно не проводилось техническое обслуживание Поулана, возможны некоторые поломки. В инструкции вы найдете некоторую информацию об устранении неполадок. Если же проблема серьезная, то лучше всего обратиться за помощью в сервисный центр, где опытный и квалифицированный специалист проведет диагностику и проведет необходимый ремонт.

Регулировка карбюратора в бензопиле Poulan 2150 может понадобиться в том случае, когда оператор заметил трудности с холостым ходом. Как провести правильно отрегулировать карбюратор знают мастера в сервисном центре. Не рекомендуется самостоятельно пытаться устранить проблему, поскольку неправильная настройка может спровоцировать перегрев двигателя, снижение мощности, повышение расхода топлива.

Если бензопила Poulan 2150 не заводиться, то следующее видео поможет устранить проблему:

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.
Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.
Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.
Снимите цепной элемент с ведущей звездочки.
Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.
Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру

Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины
При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины

Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь

После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.
Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее. Важно не переусердствовать и не сорвать резьбу.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

Болгаркой пользоваться не рекомендуется, поскольку есть риск перегреть звенья, что приведет к изменению физических свойств металла.

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.

Poulan 2150

Эта разновидность устройства — самая покупаемая в России. Агрегат из разряда пил бытового назначения. Мощность в 1,3 кВт позволяет применять его не только в быту. Строение изделия типичное для пил многих производителей. Бензопила Poulan 2150 имеет прочный пластиковый корпус, двухтактный бензиновый двигатель, карбюратор, систему зажигания, стартер и помпу. Система зажигания состоит из катушки и свечи. Стартер служит для запуска аппарата, помпа перекачивает топливо из бака в карбюратор.

Агрегат пилит древесину в природных условиях и в закрытом помещении. Можно использовать пилу для валки леса, создания заготовок, применяемых в строительных работах, для пиления дров.

Пила оснащена двумя резервуарами: топливным и масляным. В первый заливается бензин для работы двигателя. В масляный — смазочное масло для цепи. Для работы двигателя Поулан 2150 готовится смесь из бензина и масла в пропорции 1/50. Цепь и шинка смазываются автоматически. Модель имеет некоторые особенности:

корпус из пластика высокого качества способен выдерживать удары;
боковая часть сделана из прочного алюминиевого сплава;
ручки расположены в удобном для работы положении;
цилиндропоршневая группа покрыта защитным слоем;
вибрации гасятся специальной системой;
масляный насос для смазки цепи лишен ручной регулировки;
для быстрого запуска в любых условиях имеется праймер;
нейлоновый фильтр прост в обслуживании, легко заменяется;
длина шины — 40 см, вместимость картера — 0,2 л, емкость топливного бака — 0,35 л, масса изделия — 4,7 кг.

Таковы основные характеристики пилы.

Бензопила Poulan 2150. Технические характеристики и правила эксплуатации

На рынке садовой техники, бензопила Poulan 2150 уже долгое время занимает лидирующие позиции. Такая популярность пришла к инструменту благодаря высокому качестве материалов, мощности, производительности, умеренному весу и небольших габаритов.

Низкий расход топлива и масла делает бензопилу Поулан очень экономичной. Инструмент ложно отнести к определенному классу, поэтому его считаю универсальным. Связано это с тем, что бензопила Poulan 2150 прекрасно подходит как для бытового использования (заготовка дров, спил сухостоя), так и для профессионального (валка деревьев, распил древесины и т.д.)

Преимущества бензопил Поулан

Представленный модельный ряд по отношению к аналогичным по мощности и стоимости моделям китайского производства имеет более совершенные технические и эксплуатационные характеристики.

Все брендовые модели Поулан снабжаются экономичными и надежными в работе силовыми агрегатами, качественным съемным оборудованием, отсутствует дефицит запасных частей и фирменных расходников.

В конструкцию всего модельного ряда заложены основы безопасной работы. В частности, скорость срабатывания устройств аварийной остановки находится на уровне лучших моделей профессионального класса.

Как отрегулировать подачу масла на цепь бензопилы?

Регулировка уровня подачи масла необходима в случаях эксплуатации инструмента в тяжелых условиях. За уровень подачи отвечает вал с установленным на нем эксцентриком, который упирается в плунжер насоса.

Поворот такого вала смещает плунжер относительно продольной оси. Это позволяет увеличить или уменьшить объем нагнетательной камеры насоса и достаточно точно отрегулировать уровень подачи рабочей жидкости. Для этого на нижнем его конце расположена проточка, с помощью которой выполняется регулировка.

Как правило, доступ к винту открывается в нижней части бензопилы. Например, для того чтобы отрегулировать подачу масла на пильную гарнитуру бензопил семейства «Урал» необходимо выполнить следующие действия:

В нижней части пилы, радом с шиной найти регулировочный винт. Он находится рядом с выштамповкой, которая показывает направление его вращения;
Отверткой провернуть вал в сторону увеличения или уменьшения уровня подачи масла.

При выполнении этих действий следует помнить, что вал рассчитан на поворот до 90⁰. Прикладывание больших усилий приведет к поломке фиксаторов винта и возможному прекращению подачи масла к поверхностям трения.
