Как перемотать якорь болгарки в домашних условиях

Стандартная диагностика

Пока взять устройство для диагностики, осмотрите якорь. Здесь случаются повреждения. Если проводка оплавилась, пригоревший изоляционный лак оставит чёрные следы как еще его называют специфичный запах. Попадаются погнутые и смятые витки или токопроводящие частички, к примеру, остатки припоя. Эти частички являются предпосылкой недлинного замыкания

меж витками. Ламели имеют загнутые края, именуемые петухами, для соединения с обмоткой.

По причине нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные либо пригоревшие пластинки. Меж ламелями может накапливаться графит от щёток, что тоже показывает на куцее замыкание.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

Провести общий осмотр инструмента.
Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

  1. Обязательно отключить прибор от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
  4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
  5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Читать также: Лобзик для вырезания по дереву

Если же лампочка не горит, то это может говорить о следующем:

  1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
  2. Произошёл разрыв питающего контура.
  3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

  • Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы. Проходной прямой резец
  • Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

    Обратный конус

  • Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
  • Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
  • Если коллектор ровный, то проточка будет равномерной.
  • Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
  • Для последнего прохода нужно подать резец на одну четвёртую от деления.
  • Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

  • Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
  • После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

    Пропитка под наклоном

  • Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
  • Оставьте в вертикальном положении до полной полимеризации. Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

  1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
  2. Отвёртки, гаечные ключи.
  3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

  1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
  2. Выкручиваются 4 винта, крепящие корпус редуктора.
  3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
  4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
  5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
  6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

  1. На вал якоря устанавливается диск фиксации.
  2. Методом напрессовки устанавливается подшипник.
  3. Насаживается малая шестерня и фиксируется стопорным кольцом.
  4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
  5. Закручиваются болты крепления редуктора.
  6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
  7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Первые два с половиной “блина” — комом.Мотать начал по другой (симметричной, приведенной выше схемы), посчитав — что там картинка размотки последней катушки, а первая должна мотаться в обратную сторону.Мотал проводом от петли размагчивания телевизора.Но, с петлёй легко распустить не получилось, надо было карусель делать и начал распутывать на две катушки).Ну, а раз две примерно одинаковые получились, то решил мотать двуххордовую с двух концов двумя отдельными проводами.В общем, не понятно, чем мозги были заняты (терпение и усидчивость — никогда не были моими достоинствами), но намотал чёрти что — и по количеству витков в полуобмотках и по пазам и даже одну ламель пропустил .Даже не стал подпаивать провода к ламелям, а сразу размотал.Второй раз решил , что для первой перемотки якоря всё таки надо начать самой простой последовательной намотки.Но и тут не обошлось без казусов почти таких же.Во втором случае решил всё таки все пропаять без пропитки и подключить.Проверял пониженным питанием через транс (36 В).Ничего не закрутилось.

Якорь на болгарку: как проверить якорь электродвигателя в домашних условиях

Если вы точно убеждены в том, что сломан якорь, то будет нужно достать электронный движок.

Не запамятовывайте, что перед тем как поменять обмотку, непринципиально какого электроинструмента Bosch, Sparky, Makita, Интерскол необходимо вручную установить предпосылки поломки шлифовальной машинки. Для этого для вас поможет схема намотки и редуктора, а так же особый индикатор. Вынимаем ротор, а вкупе с ним опорные подшипники и крыльчатку остывания. Все это представляет собой единый целый предмет. Если вы увидели, что повреждено огромную часть проводки и нарушен баланс, то лучше поменять этот компонент на сто процентов. О том, что нарушен баланс, может сказать возникновение рокота и вибрации в механизме.

Не беритесь за ремонт болгарки, если у вас нет простых знаний в работе с паяльничком. В таковой ситуации лучше отнести устройство в мастерскую и обратиться к специалисту

Если же баланс якоря не нарушен, а неувязка заключается исключительно в подмотке, то якорь подлежит восстановлению. Работа будет заключаться в без помощи других перемотке катушки, все должно производиться заботливо с терпением и аккуратностью. Если балансировка угловой машины работает с перебоями, то для начала ее необходимо проверить тестером. В этом случае если проточка указывает различные данные, отремонтировать самому электромотор не получится. А вот вернуть его поможет подмена.

Для того чтоб поменять перемотку в якоре для вас будет нужно:

  • Новые провода для обмотки это должны быть медные жилы, поперечник которых будет соответствовать предшествующим проводам;
  • Бумага диэлектрического типа для изолирования обмотки;
  • Лак, чтоб залить катушки;
  • Паяльничек с припоем и канифолью.

Перед тем как выполнить перемотку, необходимо подсчитать витки провода и в новейшей обмотке применить столько же.

Распространенные проблемы в работе УШМ

Болгарка является довольно неприхотливым инструментом, т. к. рассчитана на работу с высокими нагрузками и в запыленной среде. Основные проблемы в ее работе в большинстве случаев связаны с неправильной эксплуатацией, а также с несоблюдением сроков техобслуживания и плановых ремонтов. Чаще всего встречаются следующие неисправности:

  1. УШМ не включается. Самая распространенная причина такого явления — обрыв проводов в кабеле питания или неисправность выключателя. А у болгарок с электронным управлением — выход из строя блока регулировки скорости или плавного пуска.
  2. Болгарка работает на малых оборотах. Как правило, это связано с межвитковым замыканием в обмотках ротора или неисправностью электроники.
  3. УШМ сильно греется. Нередко это происходит из-за нарушения соотношения рекомендуемых рабочих циклов и перерывов. Кроме того, нагрев может быть следствием плохого охлаждения двигателя из-за пыли, скопившейся внутри корпуса.
  4. Болгарка искрит. В этом случае основные причины — это стирание угольных щеток или износ коллектора электродвигателя. Щетки также искрят при повышенном загрязнении и окислении пластин коллектора.
  5. Болгарка дымит. Обычно это наблюдается при слишком интенсивной эксплуатации и заполнении каналов воздушного охлаждения пылью. Причинами того, что инструмент дымит, также могут быть замыкания в обмотках ротора или статора.
  6. УШМ гудит, но не вращается. Как правило, это происходит при заклинивании шестерен редуктора или выходе из строя подшипников.
  7. Сломалась кнопка фиксации шпинделя. Причиной этого является попадание внутрь фиксатора пыли, вызывающей износ его штока.
  8. Сломались подшипники. Выход из строя подшипников чаще всего происходит после длительной эксплуатации и работы с ударными нагрузками.

Еще одной достаточно распространенной неполадкой болгарок является заклинивание прижимной гайки.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

Провести общий осмотр инструмента.
Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

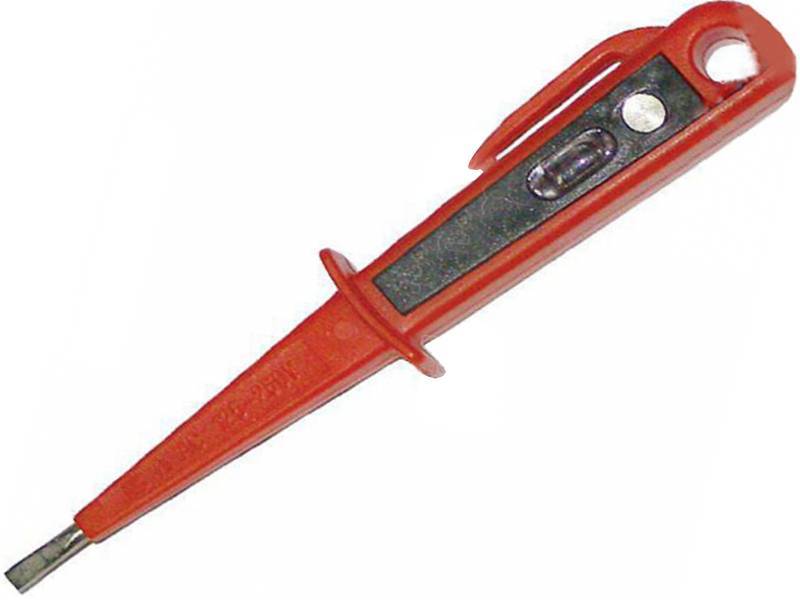

Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

  1. Обязательно отключить прибор от сети перед разборкой.
  2. Снять со шпинделя рабочий диск и защитный кожух.
  3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
  4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
  5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Мультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

  1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
  2. Произошёл разрыв питающего контура.
  3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет. Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей

Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.


Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

Принципиальная электрическая схема болгарки

Практически каждый мастер, часто работающий с металлом, знает устройство электрической схемы болгарки. Болгарка является инструментом, который наиболее часто применяется для резки металла. Этот инструмент является источником повышенной опасности, поэтому следует перед каждым ее использованием проверять исправность электрического и механического компонентов конструкции.

Принципиальная электросхема болгарки.

Угловая шлифмашинка, которая на постсоветском территории носит название “болгарка” была еще 3-4 десятилетия назад мечтой каждого домашнего умельца. 30-40 лет тому назад этот рабочий инструмент выпускался одним производителем, заводом “Элтос-Болгарка”, располагавшемся на территории Болгарии в городе Пловдив. В настоящий момент производители предлагают потребителям различные модели и модификации этого инструмента, однако основные узлы конструкции практически не претерпели изменений. Большинство конструктивных элементов на различных моделях и модификациях отличаются только размерами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
