Как перевести шуруповерт на литиевые аккумуляторы

Что лучше пайка или точечная сварка

У каждого способа есть свои преимущества и недостатки. При точечной сварке процесс происходит быстро, и перегрев практически исключен

Это важно при соединении в батарею Li-Ion элементов. Но площадь пятна контакта проконтролировать невозможно, и может получиться так, что шинка приварится не по всей поверхности вывода банки

Так как при работе даже бытового шуруповерта потребляемые токи составляют несколько ампер (в особо сложных режимах более 10 А), то при малой площади контакта может возникнуть локальный перегрев. К тому же высокое переходное сопротивление может ограничивать ток в цепи, и электроинструмент не сможет выдать полный крутящий момент. Оборудование для точечной сварки (особенно, приспособленное именно для соединения элементов в батарею) намного более труднодоступно, чем паяльник.

Пайка же позволяет получить максимально возможную площадь соединения, а паяльник имеется в арсенале почти каждого домашнего мастера. Но в не очень умелых руках перегрев практически неизбежен. Для Ni Cd и NiMH аккумуляторов это может привести к снижению емкости и срока эксплуатации, а для литий ионных последствия могут быть еще хуже.

Устройство аккумулятора шуруповерта

Аккумулятор – это источник энергии для беспроводных моделей шуруповертов. За счет протекания физико-химических процессов (электролиза) данный элемент накапливает электроэнергию, а затем выдает на соответствующих своих выходах постоянное напряжение нужной величины. Напряжение и емкость являются основными параметрами любого накопителя. Первое показывает разность потенциалов между катодом и анодом батареи. Напряжение измеряется в вольтах. Емкость определяет величину выдаваемого за 1 час аккумуляторной батареей тока, поэтому измеряется данный параметр в ампер-часах.

У разных моделей аккумуляторный блок (АКБ) выглядит и устроен сходным образом. Он состоит из следующих конструктивных элементов:

корпуса с расположенными на нем контактами;
питающих элементов (батарей);
цепи датчика температуры (термистора), выполняющего функцию защиты блока от перегрева (диапазон составляет от 50 до 600 градусов).

Термисторами оснащаются не все модели. Корпус обычно представляет собой коробку из пластика, состоящую из двух частей. У него внутри размещаются, в основном, около 10 батарей, а иногда их количество больше. При этом элементы питания соединяются друг с другом в цепочку. Свободные клеммы крайних банок подсоединяются к расположенным на корпусе контактам, предназначенным для питания электродвигателя инструмента и подключения к зарядному оборудованию. Выходное напряжение АКБ определяется путем суммирования данного параметра всех соединенных в единую цепь батарей.

На корпусе АКБ расположены 4 контакта:

2 силовых («+», «-»), предназначенных для зарядки и разрядки;
один управляющий верхний, связанный с термистором;
один контакт, используемый для зарядки от специальных станций, которые способны выравнивать величину заряда у всех элементов питания, имеющихся в составе блока.

По виду элементов питания аккумуляторные накопители разделяют на такие типы:

никель-металлогидридные (обозначаются – NiMh) с выходным напряжением 1,2 V;
никель-кадмиевые (маркируются NiCd) на выходе выдают также 1,2 V;
литий-ионные (обозначаемые символами Li-Ion), у которых напряжение зависит от числа питающих элементов в АКБ и может быть в диапазоне 1,2-3,6 V.

Отдельная батарея состоит из следующих конструктивных элементов:

положительного и отрицательного контактов;
электрода с положительным зарядом;
внешнего покрытия корпуса;
электролита;
отрицательного электрода.

Наибольшее распространение получили никель-кадмиевые накопители энергии из-за доступной цены, компактных размеров и большой величины емкости. Их можно перезаряжать более 1 тысячи раз.

Сколько и каких аккумуляторов приобретать

В большинстве случаев для переделки любого шуруповерта на литиевые аккумуляторы используют элементы типоразмера 18650. Эта цифра означает линейные размеры:

длина 65 мм (на самом деле чуть больше);
диаметр 18 мм.

Эти батареи относятся к категории пальчиковых — имеют цилиндрическую форму с выводами положительного и отрицательного полюсов с противоположных сторон. Напряжение одного элемента в полностью заряженном состоянии составляет 3,6 вольт. Для каждого шуруповерта надо набрать необходимое напряжение. Его можно найти на корпусе старого аккумулятора.

Напряжение штатной батареи, В	Количество литий-ионных элементов	Итоговое напряжение, В
10,8	3	10,8
12	3-4	10,8 или 14,4
14	4	14,4
18	5	18

Очевидно, что из 3,6-вольтовых элементов не всегда удается набрать напряжение, строго равное номиналу. Так, для 18 в все получается идеально, а для 12 в придется довольствоваться или чуть меньшим, или чуть большим напряжением. Надо понимать, что в первом варианте немного упадет крутящий момент, а во втором он увеличится, но надо быть готовым к снижению ресурса механической части. К тому же есть вероятность, что повышенное напряжение может вывести из строя электронную схему управления. Хотя отзывы в сети говорят, что в этом плане все работает нормально.

Примеры и маркировка достойных моделей 18650

Общепринятой маркировки литий-ионных элементов нет, поэтому производители придерживаются одного из выбранных стандартов. Многие маркируют изделия по технологии производства элементов. Высокотоковые аккумуляторы производят:

литий-марганцевая технология (обозначается IMR);
литий-никелевая (INR);
литий-железофосфатная (IFR).

Маркировка элемента производства Samsung.

В качестве примера приведена маркировка одного из элементов производства Samsung. После обозначения технологии указан типоразмер и наибольший ток в 25 А. В последней строке зашифрована дата выпуска с точностью до недели.

Такой маркировки придерживаются не все. Так, на достойную модель южнокорейского производства нанесено следующее буквенно-цифровое обозначение:

Маркировка элемента производства LG.

первая строка LGDBHG21865 – производитель, наименование модели HG2, форм-фактор 1865;
вторая строка O125EO52A2 – первые четыре символа означают дату выпуска (O-2015 год, I- 2016 и т.д, а 125 – день выпуска от начала года).

Таким образом по маркировке можно определить производителя, некоторые параметры и дату выпуска.

В завершении видео-обзор годных высокотоковыех 18650 LIITOKALA 35A.

В остальном выбрать аккумулятор 18650 для шуруповерта несложно, особенно с использованием материалов данного обзора. Замена АКБ на литиевую заметно продлевает жизнь шуруповерта и облегчает работу с ним.

Видео: Переделка Зарядки Makita На Литий

От старой схемы требуются только контактные пластины. Они надежно приварены к двум верхним элементам точечной сваркой. Вы можете подхватить сварку с помощью отвертки или плоскогубцев, но вам нужно подбирать ее как можно осторожнее, чтобы не сломать пластик.

Все почти готово к дальнейшей работе. Кстати, я оставил стандартный датчик температуры и автоматический выключатель, хотя они уже не очень актуальны.

Но очень вероятно, что наличие этих элементов необходимо для нормальной работы зарядного устройства. Поэтому я настоятельно рекомендую сохранить их.

Поставляется литий-ионный аккумулятор

Вот новые элементы Sanyo UR18650NSX (их можно найти в этой статье на Aliexpress) емкостью 2600 мАч. Для сравнения, старая батарея имела емкость всего 1300 мАч, что вдвое меньше емкости.

Надо припаять провода к элементам. Провод должен быть взят с сечением не менее 0,75 квадратных метров, потому что токи у нас будут значительными. Провод с таким сечением обычно работает с токами выше 20 А при напряжении 12 В. Можно ли припаять литий-ионные банки, кратковременный перегрев не повредит их вообще, это было проверено. Но вам нужен хороший скоростной поток. Я использую флюс глицерин TAGS. Полсекунды. и все готово.

Припой другие концы проводов к плате в соответствии со схемой.

На разъемах аккумуляторов я всегда рисую еще более толстые 1,5 квадратных провода. М. потому что это позволяет. Прежде чем я припаял их к контактным контактам, я положил на плату кусок термоусадочной трубки. Это необходимо для дополнительной изоляции платы аккумулятора. В противном случае острые края припоя могут легко потереть или проколоть тонкую пленку литий-ионного элемента и вызвать короткое замыкание. Термоусадка не может быть использована, но по крайней мере что-то изолирующее абсолютно необходимо, чтобы положить между доской и элементами.

Теперь все подогревается правильно.

Контактная часть может быть закреплена в корпусе батареи несколькими каплями супер-клея.

Аккумулятор готов к сборке.

Что ж, когда вещь скручена, но это не мое дело, я просто склеиваю половинки вместе с «Моментом».

Аккумулятор заряжается стандартным зарядным устройством. Однако алгоритм работы меняется.

У меня есть два зарядных устройства: DC9710 и DC1414 T. И теперь они работают по-другому, поэтому я расскажу вам, как именно.

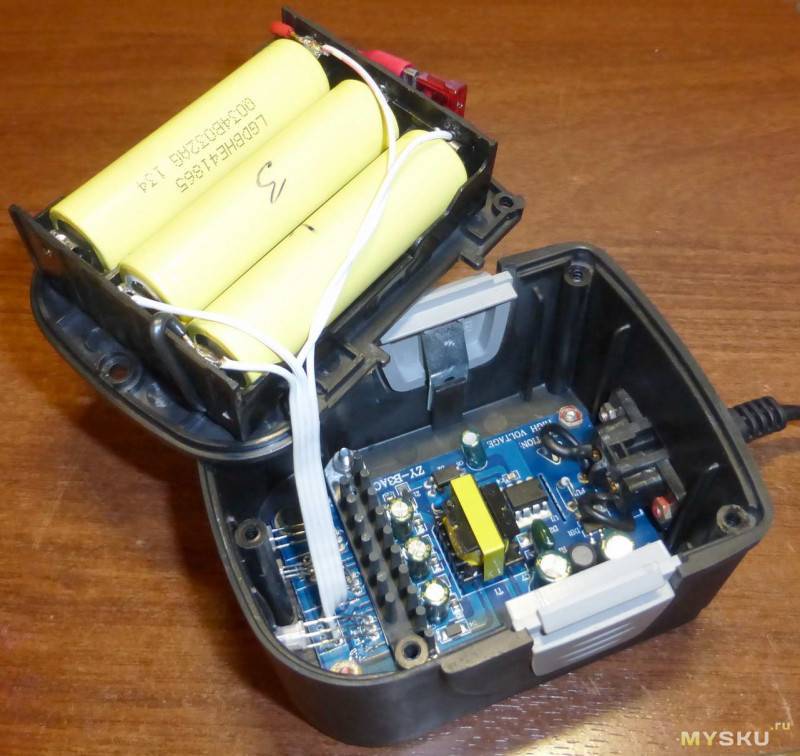

Зарядное устройство Makita DC9710 и литиевая батарея

Ранее батарея контролировалась самим устройством. Когда он достиг своего полного уровня, он остановил процесс и сообщил о завершении зарядки зеленым индикатором. Но теперь схема BMS контролирует контроль уровня и отключение электроэнергии. Поэтому, когда зарядка будет завершена, красный светодиод на зарядном устройстве просто погаснет.

Если у вас просто есть это старое устройство, вам повезло. Потому что с этим все просто. Диод включен. заряжается. Не горит. зарядка завершена, аккумулятор полностью заряжен.

Зарядное устройство Makita DC1414 T и литиевая батарея

Есть небольшой нюанс, который нужно знать. Эта память более новая и предназначена для зарядки более широкого диапазона аккумуляторов от 7,2 до 14,4 В. Процесс зарядки, как обычно, включается при включенном красном светодиоде:

Но когда батарея (которая должна иметь максимальное напряжение 10,8 В в случае NiMH-элементов) достигает 12 вольт (у нас есть литий-ионные элементы с максимальным общим напряжением 12,6 В), крыша взорвет зарядное устройство. Потому что он не понимает, какую батарею он заряжает: 9,6 вольт или 14,4 вольт. И в этот момент Makita DC1414 переходит в режим ошибки, попеременно мигая красным и зеленым светодиодами.

Это нормально! Ваша новая батарея все еще будет заряжаться. хотя и не полностью заряжена. Напряжение будет около 12 вольт.

То есть вы теряете часть емкости с этим зарядным устройством, но, похоже, вы сможете выжить.

Общая модернизация батареи Bosch оBoschлась около 1000 рублей. Новый Makita Makita PA09 стоит в два раза дороже. Более того, в итоге мы получили в два раза больше энергии, и дальнейший ремонт (в случае отказа несколько раз) будет заключаться только в замене литий-ионных элементов.

Предупреждение: эта статья и ее изображения защищены авторским правом. Частичное или полное воспроизведение других ресурсов без разрешения запрещено.

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения

Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

Разобранный корпус АКБ

Особенности выбора литиевых аккумуляторов

Литий-ионное поколение является наиболее современным

При выборе аккумулятора необходимо обращать внимание на следующие показатели:

Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
Скорость зарядки (максимум 2 часа).
Цена (не более 50 % стоимости шуруповерта).
Особенность работы на полной мощности.
Память уровня заряда.
Самозарядка.
Габариты.
Устойчивость к температурным перепадам.

Демонтаж корпуса аккумулятора

Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.

После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.

АКБ без корпуса

Типы соединений элементов в батареи

Принято выделять:

Последовательное соединение — положительный полюс соединяется с отрицательным.
Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.

Пайка блоков питания

Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.

Пайка проводов АКБ с модулем

Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

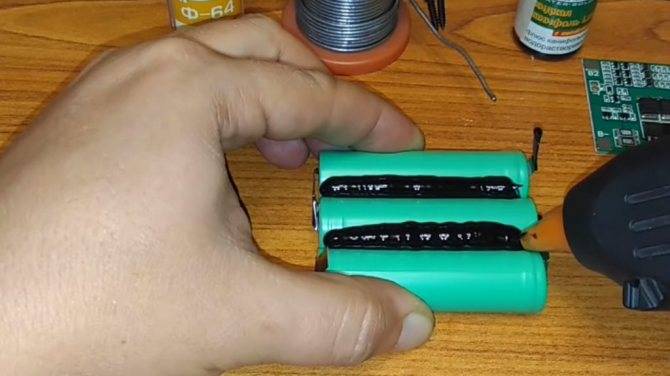

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Зарядка

Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:

Со встроенным блоком питания.
С внешним блоком.
Импульсивные.

Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта

Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда

Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.

Полезные советы

Несмотря на то, что использование литий-ионных аккумуляторов дает множество преимуществ – отсутствие «памяти» батареи, крайне низкий саморазряд, возможность работать шуруповертом в условиях отрицательных температур, длительный (до 8 лет) срок пригодности – они более чувствительны к соблюдению технологии зарядки. Если не контролировать номинал напряжения, то Li-ion АКБ быстро разрушаются. Следовательно, придется приобретать специальное, более дорогое зарядное устройство. То, которым изначально укомплектован шуруповерт, для литий-ионных аккумуляторов не подходит.

В интернете встречаются рекомендации по вторичному использованию Li-ion батарей, которые ранее были установлены в других технических устройствах. Например, для обеспечения автономной работы ноутбука или телефона (сотового). Вариантов много. Автор предлагает задаться простым вопросом – рациональна ли такая экономия, если изделия категории б/у не обеспечат нормального функционирования шуруповерта, учитывая специфику применения данного эл/инструмента? Возможно, какое-то время он и будет выполнять свою задачу, но насколько эффективно и как долго – вполне закономерный вопрос. Поэтому подобные советы различных «самоделкиных» вряд ли заслуживают внимания.

Для контроля над состоянием элементов аккумулятора можно приобрести индикатор напряжения. В радиомагазине подскажут, какую плату целесообразнее использовать. Стоит недорого – в пределах 180 рублей.

Прежде чем заниматься переделкой аккумулятора, следует посмотреть паспорт шуруповерта. Какое номинальное напряжение в нем указано. В зависимости от этого выбирается требуемое количество элементов.

Автор обращает внимание, что без достаточных познаний в радиотехнике заниматься самостоятельным изготовлением электронных плат нецелесообразно. Малейшая ошибка, к примеру, в подборе деталей для балансировочной схемы приведет к тому, что элементы начнут один за другим «вылетать», и их заменой на новые мини-АКБ придется заниматься регулярно

Если нет уверенности в том, что работу получится выполнить качественно, не стоит тратить время на переделку и приобрести литий-ионную батарею к шуруповерту в магазине. Несмотря на ее цену, в конечном итоге это выйдет дешевле, чем постоянная реанимация самодельного аккумулятора. Или поступить проще – купить соответствующую модель зарядного устройства. Тогда и платы монтировать не придется.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

Литий-ионные банки в количестве 4 шт.
Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
Термоклей, флюс для паяния ТАГС, припой.
Термостойкий скотч;
Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
Соединить сборку с выводами плюса и минуса.
Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Подготовка компонентов

Для пайки надо подготовить паяльник с расходниками:

флюсом;
припоем.

От выбора инструмента и материалов зависит качество пайки, а следовательно – надежность соединения и долговечность собранной батареи. Также надо заготовить шинки – металлические полоски, которыми надо соединить все аккумуляторы шуруповерта.

Выбор паяльника

Паяльник выбирается по мощности – так, чтобы не перегреть аккумулятор при пайке. На неискушенный взгляд, чем меньше мощность нагревательного инструмента, тем меньше риски. На самом деле, это не так. Успех быстрой, надежной пайки – в быстром создании локального нагрева корпуса так, чтобы пятно повышенной температуры не распространялось далеко за пределы места соединения. Маломощным паяльником так сделать не получится – разогрев займет много времени, за этот период успеет повыситься температура внутри банки. Поэтому надо выбрать электронагревательный инструмент мощностью не менее 40 ватт (выше 100 ватт тоже не надо), и паять быстрыми, точными движениями. Это потребует навыка.

Выбор флюса

Флюс выбирается исходя из спаиваемых материалов. Если шинку можно подобрать из любого металла, легко поддающегося пайке (медь, латунь, никель) и лудить ее с помощью составов на основе канифоли, то корпус аккумуляторного элемента придется паять, каков он есть. Из какого сплава изготовлена банка, может не знать даже производитель АКБ (он закупает готовый металл). Однако современные флюсы могут паять даже неподдающийся алюминий, вся задача состоит в правильном подборе.

Самый лучший вариант – если есть неисправный элемент, предназначенный в утилизацию. На нем можно потренироваться – опробовать флюс. На заменяемой банке проводить тесты не стоит – при неоднократной перепайке аккумулятор несложно перегреть.

Кислотный флюс.

Исходя из накопленного опыта, корпуса аккумуляторов легко паяются кислотными флюсами, поэтому, если нет возможности подобрать расходный материал, это беспроигрышный вариант. Но у них есть недостаток – незамеченные и неудаленные брызги кислоты со временем вызывают коррозию (за исключением ортофосфорной кислоты). Поэтому паять надо аккуратно, после пайки зону монтажа следует тщательно протереть, потом промыть жидкостью щелочного типа (хотя бы мыльным раствором). В качестве кислотного флюса можно применить обычный аптечный аспирин.

Выбор припоя

Основной критерий выбора припоя – температура плавления. Она не должна быть слишком высокой, чтобы уменьшить риск перегрева банок. Температуры плавления распространенных припоев (ликвидус) приведены в таблице.

Припой	Температура полного плавления, град.С
ПОС-40	238
ПОС-60	190
ПОС-90	220
Сплав Розе (ПОСВ-50)	94
Сплав Вуда	68,5

Сравнивая характеристики припоев, становится понятно, что из распространенных сплавов оптимальный вариант – ПОС-60 (ПОС-61). Существует соблазн использовать легкоплавкие припои – сплав Вуда и сплав Розе. Это не лучшая идея по двум причинам:

при эксплуатации АКБ возможен разогрев элементов до температур размягчения сплавов, что приведет к ослаблению места пайки;
припои на основе висмута довольно хрупки.

Сплав Вуда, к тому же, токсичен за счет содержания кадмия.

Особенности

Устройство литиевого аккумуляторного элемента питания не слишком отличается от конструкции аккумуляторов на базе иной химии. Но принципиальной особенностью является применение безводного электролита, что позволяет предотвратить выделение при работе свободного водорода. Это являлось существенным недостатком аккумуляторов предшествующих конструкций и приводило к высокой вероятности пожара.

Анод выполняется из пленки оксида кобальта, нанесенной на алюминиевую основу-токосъемник. Катодом служит сам электролит, содержащий соли лития в жидком виде. Электролитом пропитывается пористая масса из электропроводного химически нейтрального материала. Для него подходит рыхлый графит или кокс. Токосъем осуществляется с медной пластинки, наложенной на тыльную сторону катода.

Для нормальной работы аккумулятора пористый катод требуется достаточно плотно прижимать к аноду. Поэтому в конструкции литиевых элементов питания обязательно присутствует пружина, сжимающая «бутерброд» из анода, катода и отрицательного токосъемника. Попадание атмосферного воздуха может нарушить тщательно выверенный баланс химических процессов. А попадание влаги и вовсе грозит опасностью пожара и даже взрыва. Поэтому готовый аккумуляторный элемент обязательно тщательно герметизируется.

Аккумуляторная батарея плоской формы конструктивно проще. При прочих равных условиях плоский литиевый аккумулятор будет легче, гораздо компактнее и обеспечит значительный ток (то есть, большую мощность). Но проектировать устройство с литиевыми аккумуляторами плоской формы приходится в комплексе, а, значит, батарея будет иметь узкое, специализированное применение. Такие аккумуляторы дороже своих собратьев.

Чтобы рынок сбыта был шире, производители выпускают аккумуляторные элементы универсальной формы и стандартных размеров.

Среди литиевых батарей сегодня фактически доминирует вариант 18650. Такие аккумуляторы имеют вид, похожий на привычные в быту цилиндрические пальчиковые батарейки. Но стандарт 18650 специально предусматривает несколько большие габариты. Это помогает избежать путаницы и не позволяет ошибочно вставить такой блок питания на место обычной солевой батарейки. А ведь это было бы очень опасно, так как литиевый аккумулятор имеет в два с половиной раза большее стандартное напряжение (3.6 вольта против 1.5 вольт для солевого элемента питания).

Для электрического шуруповерта литиевые элементы последовательно собирают в батарею. Это позволяет увеличить напряжение, подаваемое на двигатель, что обеспечивает необходимые для инструмента мощность и крутящий момент.

Аккумуляторная батарея обязательно содержит в своей конструкции датчики температуры и специализированное электронное устройство – контроллер.

следит за равномерностью заряда отдельных элементов;
контролирует ток заряда;
не допускает чрезмерного разряда элементов;
предотвращает перегрев батареи.

Аккумуляторы описанного типа называются ионными. Существуют также литий-полимерные элементы, это модификация литий-ионных. Их конструкция принципиально отличается лишь материалом и конструктивным оформлением электролита.

Особенности переделки

В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.

Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.

В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.

Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.

Методы соединения элементов батареи

Аккумулирующий энергию блок собирают одним из трех способов:

Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.

Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.

Переделка на литиевые аккумуляторы 12 вольт

Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.

Переделка на литиевые аккумуляторы 18 вольт

Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.

Подробный видеоурок по переводу шуруповёрта на литий

Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы

Меры безопасности при работе с АКБ

При сборке батареи следует помнить, что токи при работе шуруповерта могут достигать 11-12 ампер, поэтому площадь пятна контакта соединительных шинок между элементами должна быть максимальной. Поэтому вариант соединения точечной сваркой, часто предлагаемый в интернете, не самый лучший. Лучше припаять шинки по всей площади контакта аккумулятора. При этом надо понимать, что элементы очень чувствительны к перегреву, поэтому паять надо быстро и уверенно, применяя кислотные флюсы – корпуса аккумуляторов делают не из меди или латуни. Желательно применять теплоотводы, в роли которых могут выступать пассатижи и т.п.

С какими сложностями можно столкнуться при модернизации?

Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.

Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.Рациональнее купить новый шуруповерт или дрель. Стоит обдумать и другие моменты:

Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.

Переделкой инструмента всех неудобств не исключить.

Новый литиевый АКБ выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур. Надо взвесить все за и против, приступая к работе.

Плюсы и минусы модернизации шуруповерта

Один минус уже указан — быстрое снижение емкости элементов при температуре окружающей среды ниже +7-+100С. Есть и еще один — цена аккумуляторов, но в отличие от Ni-CD элементов литий-ионные батарейки значительно долговечнее. Никель-кадмиевые АКБ химически непредсказуемые. При выходе из строя одного аккумулятора, оставшиеся не дадут нужного напряжения для работы оборудования.

Замену проводят и по другим причинам:

Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.

Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.
