Как подключить шуруповерт к сети

Как сделать блок питания для шуруповерта на 12В

Создать БП на 12В несложно, потому что используется меньшее количество деталей внутри схемы. Можно не перепаивать резисторы, трансформаторы.

Замена аккумулятора собранным БП

Подходящий способ – поместить выпрямитель напряжения из другого устройства в корпус аккумулятора или соединить их. Таким образом, шуруповерт становится сетевым.

Для выполнения переделки необходимо следовать следующей инструкции:

  1. Отвинтить 4 винта на крышке аккумулятора.
  2. Убрать все радиодетали из корпуса.
  3. Извлечь печатную плату из БП другого устройства. Он должен подходить по мощности, напряжения.
  4. Поместить плату в корпус аккумулятора.
  5. Спаять провода.
  6. Просверлить отверстие, которое будет использоваться для входных проводов в корпусе.

Крышка прикручивается на свое место. БП можно питать от сети в 220В, напряжение при зарядке будет зависеть от модели выпрямителя напряжения.

Переделка из трансформатора с выпрямителем

Трансформатор с тороидальным сердечником наиболее эффективно подходит для блока питания шуруповерта. Подобный трансформатор сохраняет удельную мощность, при сохранении небольшого размера и простой конструкции.

Тороидальный трансформатор

Сложность переделки состоит в катушках, важно подобрать напряжение количеством витков. Один виток равняется 2 Вольтам, при условии, что диаметр проволоки трансформатора – 4 мм

Разные слои витков обязательно изолировать друг от друга. Чтобы сделать выпрямитель для аккумуляторного шуруповерта своими руками из трансформатора, нужно иметь базовые знания в сфере радиотехники и приборостроения.

Подойдет трансформатор из ненужного или вышедшего из строя устройства, например, старого лампового телевизора. Вторая обмотка должна иметь напряжение в районе 24-30 Вольт, необходимо превышение входного напряжения аккумулятора на 4-5 Вольт. Если параметры входного напряжения подходят под стандарты создания блока питания для аккумуляторного шуруповерта на 12В своими руками, то можно начинать спаивать выпрямительный мост.

Пример некачественного трансформатора

Правильно брать трансформаторы из блоков питания компьютеров, телевизоров. Трансформаторное ферритовое кольцо должно иметь мощность в районе 200-250 Вт. Более мощные аккумуляторные кольца имеют габариты, которые могут помешать монтажу собранного БП в корпус. Электрическую схему следует защитить от коротких замыканий во время сборки при помощи предохранителей и обмотке трансформатора.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

  • зарядить аккумулятор;
  • поработать до потери мощности;
  • разобрать батарею;
  • замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

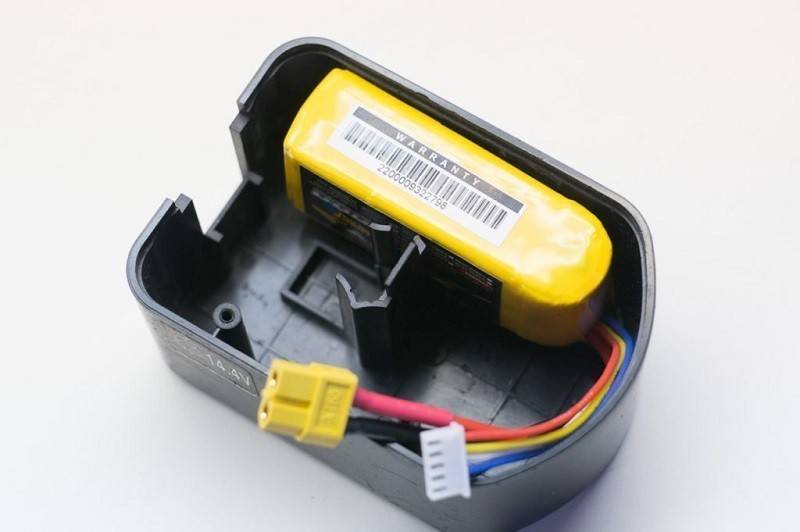

Замена старых элементов

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Подключение к автомобильному аккумулятору

  1. Раскрыть корпус шуруповёрта.

Необходимо снять с инструмента верхнюю крышку

Нужно прикрепить провода к контактам

Необходимо изолировать кабель

Остаётся закрыть корпус шуруповёрта

Подключение к внешнему аккумулятору

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

Необходимо найти внешний аккумулятор

Клеммы на кабеле

Кабель подключен к клеммам старого аккумулятора

Необходимо собрать компоненты вместе

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Как переделать аккумуляторный шуруповерт чтобы он работал от сети : инструкция, плюсы и минусы, правила эксплуатации

Аккумуляторный шуруповерт – незаменимый инструмент, который часто используется в хозяйстве. Бывают ситуации, когда батарея устройства выходит из строя. В таком случае не обязательно покупать новый аккумулятор. Можно переделать инструмент, чтобы он работал от сети. Однако перед этим надо разобраться с тем, как сделать шуруповерт напрямую от зарядки.

Подключение к зарядке

Наиболее простой способ подсоединить инструмент к сети – сделать это через зарядное устройство. Делается это следующим образом:

  • Припаять провода питания к зарядке.
  • Разобрать старый аккумулятор инструмента.
  • Сделать в корпусе отверстия для кабеля.
  • Припаять провода к питанию электропривода.

Вытащите внутренности

Вынимаем аккумуляторы и аккуратно освобождаем клеммы. Затем к этим клеммам припаивается провод с сечением, которое может выдержать рабочий ток. Провод нужно выбирать с сечением не меньше 2,5 мм² и длиной, которая требуется для комфортной работы шуруповерта. Запоминаем, к проводам какого цвета припаиваем минусовую и плюсовую клеммы.

Монтаж готового блока питания в корпусе старого аккумулятора

Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:

  • Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов.
  • Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт).
  • Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять.
  • Собрать корпус после переделки и установить блок на шуруповерт.

Монтаж готового блока питания в корпусе старого аккумулятора

Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

Причины для переделки аккумуляторного шуруповерта

Отсутствие источника питания делает любую энергозависимую вещь бестолковой. Севший аккумулятор переделать практически невозможно, выход остается один – переделка шуруповерта в сетевой. Высокая цена нового аккумулятора делает покупку нецелесообразной, для экономии средств, владельцы не используемых инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой.

Бывают случаи, когда используемый шуруповерт снят с производства, тогда новую батарею найти практически невозможно. Шуруповерт без аккумулятора – совершенно бесполезная вещь, которая будет собирать пыль на полке гаража, если ничего не предпринять. Основные достоинства переделки:

  • Инструмент становится рабочим, вполне может заменить мини дрель.
  • Нет необходимости контролировать уровень заряда батареи.
  • Сила затяжки не зависит от остающегося заряда аккумулятора.

Минусами можно отметить только наличие провода, зависимость от электрической сети. После переделки, устройство обретает электрический кабель, что не позволяет производить работы в труднодоступных местах, вдали от источника питания.

Стратегия при переделке питания

Задумавшись о переделке, мастер должен составить план будущих действий. В таблице 1 показаны варианты, как из аккумуляторного шуруповерта сделать сетевой.

Таблица 1: Варианты создания внешнего питания инструмента

Организация способа питания шуруповерта
Преимущества
Недостатки
Использовать имеющееся зарядное устройство для питания шуруповерта. Оно расположено за пределами инструмента.
+ Потребуется удалить аккумуляторы, а потом присоединить зарядное устройство к проводам внутри изделия.
+ Нет необходимости приобретать дополнительное комплектное изделие.
+ Напряжение питания соответствует инструменту.
+ Устройство самого инструмента практически не меняется.
– Зарядное устройство при работе заметно греется, так как рабочий ток нестабильный. Возможны перегрузки.
– Часто ощущается нехватка мощности.
– Зарядка располагается отдельно

Приходится постоянно обращать на нее внимание, чтобы не наступить при работе.
Блок питания устанавливается внутри корпуса аккумуляторного блока.
+ Переделка коснется только переносу внешнего источника питания внутрь блока для аккумуляторов.
+ Задача упрощается многократно. Многие считают такой способ решения довольно интересным

Снаружи останется только провод, соединяемый в электрическую сеть 220 В.
+ Потери мощности на низковольтной сети сведены к минимуму. Длина проводов внутри минимальная.
+ Нет вмешательства в конструкцию шуруповерта.
– Нужно подобрать компактный блок питания, способный обеспечить мощность на 300…600 Вт.
– При работе будет ощущаться перегрев. Поэтому необходимо работать с перерывами. Возможно, потребуются отверстия для вентиляции.
Изготовить самостоятельно блок питания на 500…600 Вт и установить его внутри корпуса аккумуляторов. В этом случае можно не ограничиваться одним значением напряжения, а изготовить устройство с выходом 12, 14, 18 Вольт.
+ Вместо аккумуляторного будет изготовлено сетевое устройство, которое сможет эксплуатироваться в течение длительного времени.
+ Потери мощности минимальные. Провода низкого напряжения короткие.
+ Отличное инженерное решение.
+ Основная электрическая часть не подлежит изменению.
– Потребуется подобрать детали для изготовления нового блока питания.
– Нужно иметь опыт выполнения подобных работ.
Установить наружный блок питания от сети требуемой мощности.
+ Переделка не отличается большой сложностью.
– Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать готовый блок питания для компьютера
+ Небольшая переделка, которую сумеет выполнить даже начинающий мастер.
+ Блок питания от компьютера можно найти или недорого приобрести.
+ Потребуется найти устройство, рассчитанное на мощность более 300 Вт.
– Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать для работы автомобильный аккумулятор
+ Потребуется только переделка на входе к управлению шуруповертом.
+ Аккумулятор от авто найти несложно. Для использования в теплом помещении можно применять устройство с пониженной емкостью.
– Придется разобрать шуруповерт и выполнить пайку всех соединений.
– Аккумулятор будет располагаться в помещении, его придется носить, а масса довольно большая.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

  • блоки питания китайского производства напряжением 24 V;
  • БП самостоятельной сборки;
  • разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

  • выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
  • на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
  • подают питание на переделанный блок;
  • вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

  • приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
  • надфилем стачивают на нем углы;
  • изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

  1. Предварительно разбирают приобретенное изделие.
  2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
  3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания

Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно.

Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены.

При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

  6. Собрать корпус аккумулятора.

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

  3. Собрать и закрыть корпус аккумулятора.

  4. Установить аккумулятор в шуруповёрт.

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

  4. Подключить шуруповёрт к новому блоку питания.

  5. Включить блок питания в сеть и проверить работу прибора.

Новогодние украшения из пряжи

В магазинах Fix Price в продаже есть недорогая акриловая пряжа – очень мягкая и приятная на ощупь. Она тоже может пригодиться вам в создании новогоднего настроения.

Из картона вырежьте звёзды или фигурки оленей, полумесяцы, в общем – всё, что у вас ассоциируется с Новым годом и Рождеством.


ФОТО: YouTube.comПросто обмотайте картонные фигурки ниткой и закрепите её капелькой горячего клея. Шедевр готов

Вот так легко – с дешёвыми товарами из «Фикс Прайс» – можно не просто украсить свой дом, но и сделать весьма гламурные презенты своим друзьям и знакомым.

Ещё одна идея новогоднего декора из товаров из магазина «Фикс Прайс»:


ФОТО: YouTube.comИ в дополнение – ещё несколько подобных идей можно подсмотреть в этом небольшом видеоматериале:


Watch this video on YouTube

Предыдущая ИСТОРИИБез клея: как замазать любую дыру и трещину, даже если это старый шифер

Подключение шуруповёрта к зарядному устройству

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

Разбор старого аккумулятора

Нужно продеть в корпус провод и закрепить в отверстии

Балласт в корпусе

Необходимо припаять провод к клеммам аккумулятора

Установить крышку аккумулятора на место

Монтаж готового блока питания в корпусе старого аккумулятора

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

Нужно удалить из корпуса старые элементы

Блок питания в корпусе аккумулятора

В конце нужно установить аккумулятор на место

Самодельный блок питания

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

Сначала потребуется вытащить батареи из корпуса аккумулятора

Нужно собрать плату блока питания

Блок питания в корпусе

Останется только собрать корпус аккумулятора

Подключение к внешнему блоку питания

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

Нужно найти провода питания шуруповёрта

Блок питания ноутбука

Подключение к блоку питания от компьютера

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

Необходимо подобрать компьютерный блок питания

Далее разобрать шуруповёрт и найти провода питания

После подключить шуруповёрт к блоку питания

Что нужно для переделки

Для работы кроме шуруповерта и источника питания понадобятся:

  • паяльник;
  • припой с флюсом;
  • мультиметр;
  • несколько проводов сечением от 2,5 мм2;
  • изоляционная лента;
  • острый нож, резец или скальпель.

Также нужны минимальные знания в области радиоэлектроники, умение пользоваться тестером и паяльником.

Кабель для подключения шуруповерта к сети

Провод можно брать и тоньше 2,5 мм2, если инструмент не будет испытывать продолжительные нагрузки. В ином случае возможен перегрев кабеля, оплавление контактов с последующим коротким замыканием. От длины провода зависит падение напряжения, поэтому не стоит

Использовать провод длиной более 3-4 метров не рекомендуется из-за падения напряжения. Манёвренность и портативности инструмента повысит применение удлинителя. Скручивать пару и более кусков провода не следует, особенно с разным сечением, изготовленных с различных материалов. Такой подход понижает параметры тока – в местах скрутки повышается сопротивление.

Мощность блока питания для шуруповерта

Расчёт потребляемой электрическим двигателем шуруповерта мощности известен со школы. Нужно умножить потребляемый мотором ток на прилагаемое напряжение. Например, если на батарее указано: 3 Ач и 18 В, нужен блок питания, выдающий ток минимум с соответствующими параметрами. Эти значения актуальны для холостого хода.

Для нормальной работы двигателя под нагрузкой нужен запас около 30% процентов. В ином случае мощности для завинчивания крепежей не хватит, при огромном запасе элемент питания может выйти из строя.

Параметры батареи указаны на её корпусе

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
