Устройство и принцип действия стартера на триммере

Бензиновый двигатель. Это в принципе основная часть кисти. Его мощность находится в диапазоне 0,5-2,5 л.С. Движение от него передается на вал, расположенный внутри полого стержня, а затем через редуктор, состоящий из шестерен, уже лески или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

  • Профнастил;
  • Рычаг;
  • Ремень, предназначенный для простоты использования устройства;
  • Стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали кисти представлены на фото ниже.

Стартер на триммере является неотъемлемой частью, которая запускает двигатель. Это показано отдельно на двух фотографиях ниже.

Пусковые механизмы разных моделей бензиновых оплеток работать по тому же принципу: при запуске двигателя внутреннего сгорания выступы, обозначенные цифрой 1 на фото выше, входят в зацеп с собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря действию центробежной силы. Аналогичную роль играют провода 2.

Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и собирается пружиной. Когда двигатель внутреннего сгорания запускается, курок вращает свой вал, пока он не запустится (не запустится).

На сегодняшний день оснащены бензиновыми самокатами стартерные механизмы двух типов:

  • Приручить;
  • Электрический.

Первый вариант встречается гораздо чаще.

Стартер на триммере может работать в течение длительного времени без поломок. Невозможно однозначно указать период непрерывного времени. Все определяется исходным качеством устройства и соблюдением правил обращения с ним.

Снятие и разборка стартера, замена сломанных деталей

Чтобы отремонтировать стартер триммера, его сначала необходимо разобрать, а затем собрать. Этот процесс не особенно сложен. Вам нужно будет работать форма отвертки.

Стартовый анализ

Разберите механизм стартера, чтобы установить новые детали вместо сломанных в следующей последовательности:

Откручиваем винт, который крепит шкив с крышкой стартера с помощью отвертки;
Удалить пружину и усики;
Осторожно снимите шкив (нужно повернуть голову или работать, предварительно надев очки и перчатки);
Определить, почему сработал триггер;
Если пружина развалилась почти полностью, ее заменяют;
Когда пружина выходит из крючка, она устанавливается на прежнее место, предварительно сгибая антенну (фотографии показывают процесс установки);

После того, как пружинная пластина установлена ​​внутри канавки, осторожно закрутите ее. Чтобы сменить пружину, работы должны выполняться аккуратно и аккуратно: она может случайно взорваться под воздействием силы, вызванной приведением ее в действие

Даже если вы аккуратно удалите ролик, пружинная лента очень быстро отрывается от катушки и может поранить руку острыми краями

Чтобы сменить пружину, работы должны выполняться аккуратно и аккуратно: она может случайно взорваться под воздействием силы, вызванной приведением ее в действие. Даже если вы аккуратно удалите ролик, пружинная лента очень быстро отрывается от катушки и может поранить руку острыми краями.

Стартер в сборе

Сборка пусковой установки осуществляется в несколько этапов:

Катушка переворачивается, устанавливая ее так, чтобы изгиб пружины точно вписывался в паз корпуса, как на фото ниже;

  • Сложите две шайбы, между которыми находится пружина;
  • Поставить на место чашку с усиками;
  • Затяните винт (фото ниже).

Делая вышеуказанные манипуляции, необходимо поставить две шайбы. Если этого не сделать, пружина в конечном итоге повредит пластиковую чашку, и когда она будет снята, начнется заклинивание. Это заставляет вас чувствовать, что весна пришла. Чтобы устранить этот недостаток, необходимо установить эту деталь большей длины или дополнительную шайбу.

Когда таких подробностей недостаточно, вы можете просто немного открутить винт, и стартер в сборе начнет работать без фиксации. Но этот вариант временный. Лучше отремонтировать его как можно скорее.

Натяжение пружины

После установки пружины затяните ее. Для этого выполните следующие действия:

  • Снимите ручку со шнура стартера;
  • Затем веревка вставляется в паз катушки;
  • Пружина затягивается вращением витка в противоположном направлении по часовой стрелке (намотка);
  • Произвести требуемое количество оборотов, указанное в инструкции по эксплуатации используемой модели триммера, и соответствующую длину используемого шнура;
  • На самом конце веревка опускается в предусмотренное для этого отверстие, расположенное в крышке стартера;
  • Поместите ручку на место, закрепив ее с помощью узла.

Стартера бензопил и триммеров. Правила использования. Типовые ошибки.

Как это работает.

Для того, чтобы двигатель завелся необходимо придать коленвалу и маховику первоначальное вращение. Это достигается за счет передачи вращательного момента от шкива стартера, приводимого в движение человеком путем вытягивания шнура.

На шкиву стартера имеются специальные клычки-зацепы (один, два или четыре в зависимости от конструкции). Когда вы начинаете вытягивать шнур, шкив проворачивается и клычки-зацепы входят в зацепление с собачками маховика. Далее вместе со шкивом вы вращаете маховик и коленвал. Когда двигатель заведется собачки маховика выйдут из зацепления со шкивом.

После того, как вы отпускаете ручку стартера, шнур сматывается обратно на шкив специальной возвратной пружиной. Она расположена под шкивом между ним и корпусом стартера.

Как работает стартер с «плавным» или «легким» пуском.

Для облегчения процедуры запуска выпускают специальные модификации стартера типа «плавный пуск» или по-другому «эрогостарт», «легкий пуск». Цель подобной модификации в том, чтобы исключить необходимость в резком силовом движении. «Плавность» достигается путем установки дополнительной пружины уже внутри самого шкива.

Схематично работает это так. Шкив разделен на две части: одна часть содержит клычки-зацепы, на вторую барабанную часть наматывается шнур с ручкой, за которую вы обычно тянете. Обе части соединяются друг с другом пружиной.

Когда вы начинаете вытягивать шнур, собачки маховика зацепляются с клычками-зацепами на шкиву стартера. Затем происходит сжатие дополнительной внутренней пружины: с одной стороны пружину через зацепление собачек с клычками удерживает сила компрессии двигателя, а за другой конец тянете вы, вытягивая шнур стартера. При этом часть шкива с клычками остается неподвижной, а барабанная часть наоборот вращается. За счет этого пружина и сжимается. Как только сила упругости пружины становится больше силы компрессии, она начинает разжиматься и вращать коленвал двигателя.

Сразу важные выводы: во-первых, в стартере с плавным пуском не имеет никакого значения как сильно и резко вытягивать шнур. До тех пор, пока пружина не будет сжата должным образом, пила не заведется. Ее можно сжимать медленно, а можно быстро – итог будет одинаковым. Во-вторых, чтобы пружина отдала свою энергию сжатия коленвалу необходимо, чтобы она раскручивалась с одного конца. Поэтому после того как вы вытянули шнур необходимо задержать его в верхней точке на несколько мгновений.

Правила использования стартеров.

Стартера изготавливают из пластика. Сломать его легко. Чтобы этого не произошло необходимо соблюдать простые правила и читать инструкцию по эксплуатации.

— Поставьте инструмент на землю . Не заводите двигатель, держа его на весу. Вы так сломаете стартер. Особенно актуально для бензопил: в момент заводки сцепление может «подхватить» ведущую звездочку и цепь начнет неожиданно для вас вращаться. Вы рискуете отпилить себе ногу или яйца. Читайте инструкцию по эксплуатации инструмента в разделе техники безопасности.

— Выбрать «холостой» ход . Взявшись за ручку плавно вытянете шнур до того момента, когда почувствуете начало сопротивления со стороны компрессии двигателя. Вот с этой точки и надо прикладывать усилие. Действуя так, вы сделаете зацепление собачек маховика и зацепов шкива плавным, не допуская ударных нагрузок на эти детали. Действуя иначе, вы рискуете сломать собачки и зацепы. Результаты подобных действий на фото.

— Не вытягивайте полностью шнур и не прилагайте чрезмерных усилий. Как видно ниже на фото поломки, шнур был вытянут полностью, далее чрезмерное усилие привело к поломке оси крепления шкива, смещению шкива и поломке решеток охлаждения.

Для стартеров с «легким» пуском.

Помните, двигатель заводит пружина. Вы лишь ее сжимаете.

  • Не прикладывайте излишних усилий.
  • На какое-то мгновение задерживайте руку в верхней точке, чтобы пружина раскручивалась со стороны коленвала.
  • Не надо часто дергать за стартер. Часто «дрыкая» за стартер вы не раскручиваете коленвал. Вы лишь ломаете пружину. Читайте, что написано выше про задержку в верхней точке.

В зимнее время возможно замерзание китайской смазки в пружинах. Чтобы этого не случилось. БЕЗ РАЗБОРА ШКИВОВ, капните пару капель машинного масла под пружины. Оно чуть растворит китайский солидол и замерзания не произойдет.

Поломки, представленные на фото вызваны исключительно неправильной эксплуатацией. Это никак не связано с качеством материалов и изготовлением стартеров. Это исключительно ошибки эксплуатации. ЭТО НЕ ГАРАНТИЙНЫЕ СЛУЧАИ.

ФОТО ТИПОВЫХ ПОЛОМОК СТАРТЕРОВ.

Как устроен стартер бензокосы или триммера?

Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Не зря многие советские легковушки и грузовики оснащались стартерным инструментом, отдалённо напоминающим согнутую дважды монтировку.

Современный «ручник» заводится именно со шнура – тот привязан к механизму, и его невозможно потерять.

Стартер в сборе имеет следующие детали:

  • пружина зажигания с крючком;
  • шнур, намотанный на катушку;
  • пружина возврата;
  • храповик привода и основная пружина;
  • корпус механизма, защищающий храповик;
  • стопорный болт.

Демонтаж, разборка стартера триммера, замены деталей

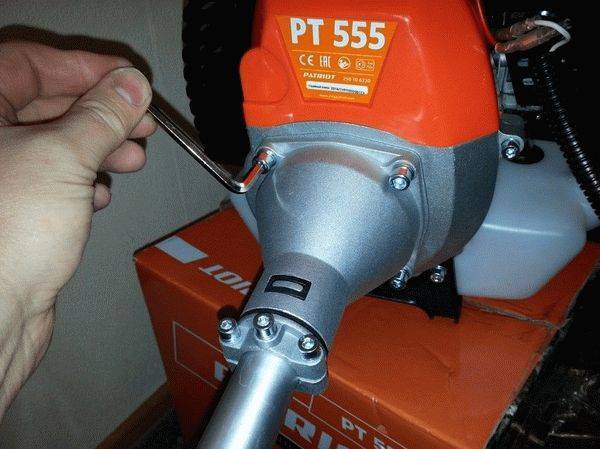

В первую очередь процесс ремонта начинается со снятия с триммера всего стартера. Данный процесс по своей сути не является сложным и потребует только выкручивание нескольких винтов подходящим слесарным инструментом. Следует отметить, что при демонтаже механизма запуска бензокосы необходимо соблюдать технику безопасности, так как ленточная пружина в сжатом состоянии имеет достаточную энергию, чтобы травмировать человека.

Разбор стартера мотокосы

Этот этап позволяет мастеру установить причины сбоев работы узла запуска, а также произвести дефектовку отдельных деталей. Выполнять работы по разборке следует в следующей последовательности:

  1. Выкручиваем винты фиксации шкива к корпусу стартера;

Снятие стартера триммера

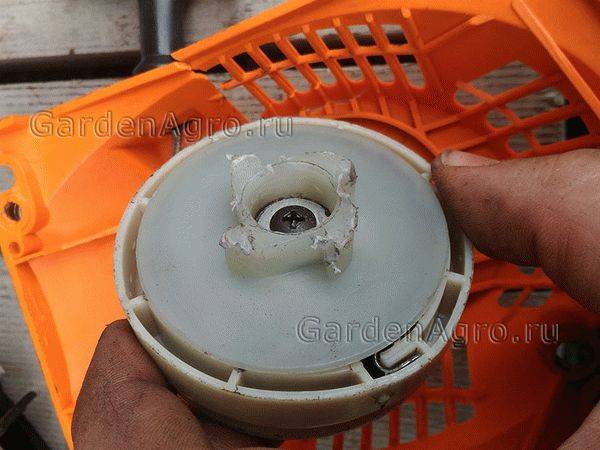

Снимаем шкив из стартера

Снятие шкива из корпуса бензокосы

Извлеченная пружина из катушки стартера

Многие специалисты отмечают, что с первого раза произвести монтаж пружинки достаточно сложно, потому от владельца при ремонте стартера триммера потребуются не только базовые навыки слесаря, но и терпение.

Последовательность сборки стартера триммера

Хоть процесс сборки узла запуска бензокосы осуществляется в обратном разборке порядке, существует несколько нюансов, на которые следует обратить особое внимание:

  1. Катушку с установленное пружиной необходимо перевернуть и смонтировать в паз корпуса стартера таким образом, чтобы все выступы стали на свое первоначальное место.

Установка катушки триммера в корпус стартера

Установка пружины сжатия

Белая чашка с усами катушки триммера

При сборке стартера обратите внимание на пружину сжатия, которая с двух сторон должна быть ограничена стальными пружинами. Если этого не сделать, то после уже первого сезона она протрёт канавки в корпусе шкива

Рекомендации по натяжению ленточной пружины

Натяжение пружины стартера триммера

После установки стартера необходимо демонтировать ручку веревки и вставить ее в паз катушки. Далее против хода движения шкива при запуске необходимо сделать определенное количество оборотов, указанное в руководстве по эксплуатации бензинового триммера. Стоит отметить, что от того как поставить пружину на триммере и какое сделать натяжение будет зависеть натяжение и дальнейшая работоспособность узла. На конечном этапе продеваем в специальное отверстие верёвку и фиксируем ее ручкой.

Замена веревки стартера триммера

Установка верёвки стартера в триммере

В самом начале необходимо извлечь оборванный шнур, выбрать в зависимости от модели триммера подходящую длину. Продеваем через специальное отверстие в шкиве и на другом конце завязываем узел с целью предотвращения выскакивания веревки из механизма пуска триммера. Далее возводим ленточную пружину на требуемое количество оборотов и монтируем ручку.

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Поломки стартера и редуктора

Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

Проведение технического осмотра собственными силами раз в сезон позволит избавиться от необходимости проводить ремонт редуктора или его замену, с приобретением дорогостоящего нового узла.

Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

Типичные перерывы и ремонт стартера

Появление различных неисправностей стартера делает невозможным запуск бензопилы. Наиболее распространенные сбои стартера включают в себя:

  • Шкив стартера полностью порвался или треснул;
  • Весна взорвалась;
  • Стартовый кабель сломался.

Вам понадобятся инструменты, чтобы решить каждую из этих проблем самостоятельно. У вас должен быть набор отверток и запасной кабель. Снимите и осмотрите стартер бензопилы в следующем порядке:

Чтобы найти причину поломки, необходимо снять стартер бензопилы

Для этого открутите винты, которыми крепится защитная крышка с прикрепленным к ней стартером;
Сняв крышку, осторожно затяните винт, с помощью которого стартер крепится к защитной крышке;
Затем нужно попытаться запустить стартер плавно. для этого снимите с него пружину и зажимы;
Далее катушка с кабелем снимается со стартера для проверки.

В результате проверки можно выявить ряд типичных неисправностей. Они включают:

  • Различные повреждения шкива в виде разрывов или трещин, в основном в задней части детали. они мешают нормальной работе всего стартера;
  • Повреждение пружины стартера при легком запуске. в таких случаях может быть повреждена не только сама пружина, но и место ее крепления. это самая уязвимая часть пружины;
  • Маховик стартера поврежден.

В любом случае, любая неисправная деталь должна быть полностью заменена новой.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

  • кожух защитный;
  • рукоятка;
  • ремень, предназначенный для удобства пользования устройством;
  • стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

  • катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;
  • укладывают две шайбы, между которыми помещают пружинку;
  • ставят на место чашку с усиками;
  • закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

  • раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
  • вынимают пружину и усики;
  • снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
  • определяют, почему механизм запуска сломался;
  • если пружина разрушилась практически полностью, то ее заменяют;
  • при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

  • укладывают две шайбы, между которыми помещают пружинку;
  • ставят на место чашку с усиками;
  • закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

  • снимают со стартерного шнура ручку;
  • затем веревку вставляют в катушечный паз;
  • производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
  • делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
  • в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
  • ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

  • втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
  • просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

  • старый шнур снимают;
  • выбирают подходящую по размеру веревку (толщине и длине);
  • продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
  • взводят пружину, производя требуемое число оборотов;
  • закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Профилактика проблем

В какой-то момент задачи со стартером появляются на любом триммере – Stihl FS 55, «МТД 790» либо другой марки. Отсрочить возникновение таковой неисправности можно, но для этого необходимо заботливо обращаться с инвентарем. А именно — не следует совершать очень резкие рывки, это приведет к обрыву шнура либо к вылету пружины. Не рекомендуется подвергать бензокосу ударам либо другим физическим воздействиям. Если корпус стартера разобьется, а шнур оборвется, его может намотать на маховик мотора. Это приведет к сорванному шкиву и лопнувшей пружине.

Итак, найдя, что на бензокосе сломался стартерный механизм, не следует сходу торопиться за помощью к спецам. Зная, как устраняется неисправность и/либо производится подмена детали, ремонтные работы можно выполнить без помощи других. Для этого не требуется никакого специфичного инструмента. Поначалу процедура может показаться сложной и мучительной, но бессчетные в сети Веб, посвященные ремонту стартера, посодействуют решить делему очень стремительно и просто.

Триммерный стартер – устройство и принцип действия

Чтобы своими силами починить стартер бензокосы, нужно понимать принцип его работы и знать его устройство. Сегодня на триммерах устанавливаются ручные и автоматические стартеры, при этом первые встречаются чаще всего.

Деталь представляет собой пластиковый корпус, в котором размещается шкив с намотанным на него шнуром для запуска двигателя. Чтобы шнурок самостоятельно скручивался после завода инструмента, на внутренней стороне шкива расположена ленточная пружина, сделанная из легированной стали. На передней части шкива устанавливается храповик, создающий зацепление стартера с ведущим валом двигателя инструмента.

На заметку! В зависимости от модели и бренда, выпустившего триммер (Huter, Husqvarna и другие марки), шкив с храповым механизмом могут быть единым целым или двумя раздельными составляющими.

Принцип работы ручного стартера одинаков на бензокосах китайского, европейского и отечественного производства, будь то Hitachi, «Патриот» или другой производитель. Для запуска двигателя владелец устройства резко дергает шнур. От этого движения шкив поворачивается, и находящиеся на нем выступы зацепляются с собачками, расположенными на маховике. Далее со шкивом начинает вращаться маховик и коленвал. После запуска двигателя под воздействием центробежной силы выступы и собачки расходятся в разные стороны. А шнур стартера после того, как пользователь его отпускает, наматывается на шкив с помощью возвратной пружины.

Важно! При интенсивном использовании приводной шнур со временем обрывается, а ленточная пружина — изнашивается. Эти детали легко заменить своими руками

Определение причин неисправности

Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел

Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

  • наличие топлива в бачке и смазки в основных узлах;
  • исправность свечи зажигания и ее работоспособность;
  • чистоту топливного и воздушного фильтра мотокосы;
  • засоренность выпускного канала и сапуна устройства;
  • качество используемых горюче-смазочных материалов.

Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

Саму свечу зажигания можно сменить на новую, предварительно проведя просушку свечного канала, при необходимости старый элемент тоже сушится, чистится специальными приспособлениями и возвращается на место.

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

  • на полотно надеваются тяговые пружины (идут в комплекте);
  • пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
  • пружина фиксируется специальными скобами-стопорами;
  • тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
  • стопор пружины снимается;
  • проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

  • Демонтировать стартер с корпуса инструмента.
  • Снять защитную крышку.
  • Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
  • Второй конец шнура продеть в отверстие защитной крышки.
  • Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
  • Проверить работу пружины после вытягивания и отпускания механизма.
  • Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
  • Демонтировать шкив и шнур.
  • Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Видео: Как Отремонтировать Стартер На Триммере Брайт

  • набор отверток или специальный инструмент, который поставляется вместе с инструментом от производителя;
  • веревка, которая будет использоваться в качестве замены разорванного шнура в случае необходимости.

Большое количество черной сажи на свече зажигания указывает на неисправность двигателя.

Перед непосредственным запуском стартера и определением причины неисправности его необходимо снять с корпуса инструмента. Для этого открутите несколько винтов, которые удерживают боковую крышку, к которой прикреплен стартер. Это делается с помощью отвертки или специального инструмента.

После откручивания крышки ее переворачивают и осматривают. Затем открутите винт, которым крепится стартер. Затем зажим и пружина демонтируются для плавного пуска. Шкив, на который намотан шнур, теперь доступен для снятия. После того, как узел на тросе отпущен, его можно извлечь из шкива и заменить на новый. При условии, что потеря функциональности стартера связана с поломкой, этого может быть достаточно для устранения неисправности. Тем не менее, остальные компоненты, которые составляют этот элемент бензопилы, должны быть тщательно осмотрены.

При проверке компонентов стартера можно выявить следующие неисправности:

Чаще всего пружина плавного пуска повреждается с конца, где она видна при разборке корпуса.

  1. Шкив может быть поврежден. Трещины или разрывы, а также повреждение задней части. Из-за этих проблем инструмент не может выполнить работу.
  2. Повреждение мягкого старта пружины. В этом случае сама пружина может быть механически неисправна, и в месте ее крепления могут возникнуть дефекты. Самым слабым местом этого элемента является точка крепления и наконечник пружины, который вставлен в него.

Если детали стартера неисправны или частично повреждены, их необходимо заменить на новые. При этом новые элементы должны соответствовать модели ремонтируемой пилы.

После завершения ремонта стартер должен быть правильно собран.

Шкив установлен на верхней части пружины. В этом случае вам нужно проверить, сколько они подключили. Чтобы продолжить ремонт шкивов, вы должны обернуть их. Это нужно сделать так, чтобы во время вращения он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы подать необходимое напряжение. Предварительно канат пропускается через отверстие в крышке бензопилы.

Практические рекомендации

Возможно, вам придется сделать еще несколько оборотов, чтобы установить отверстия в шкиве и корпусе. В технологическую скважину нанизана новая веревка и сделана петля или узел: это позволит ей выскользнуть из шкива. Веревка раскладывается так, чтобы она не мешала дальнейшей работе. Затем закрепите шкив.

Во-первых, пружина плавного пуска должна быть заменена. Он может быть использован одинаково, если он не показывает каких-либо повреждений. или новый, если требуется замена. Зажим стартера устанавливается сверху пружины, которая фиксируется специальным винтом. Он надежно фиксирует воротник на долгое время, предотвращая его наклон и раскачивание. Затем вам нужно сделать несколько поворотов веревки и удерживать ее внутри. Крышка со стартером в сборе на месте. Он крепится с помощью винтов.

После ремонта и сборки вы можете приступить к работе. Самостоятельный ремонт не занимает много времени и не требует сложных навыков, но экономит время и деньги, если вы выполняете такую ​​работу в сервисном центре.

Ремонт бензопилы следует проводить ответственно и своевременно, проводя профилактические осмотры и следя за качеством используемого топлива и масла. Эти простые манипуляции увеличат срок службы инструмента в рабочем состоянии.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
