Как подключить шуруповерт от трансформатора

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

• заменить старые банки аккумуляторов на новые;
• подключить шуруповёрт к автомобильному аккумулятору;
• подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Порядок действий:

1. Раскрыть корпус аккумулятора.

   Необходимо открыть корпус аккумулятора

2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

   Требуется перепаять новые батареи между собой и собрать аккумулятор

3. Собрать аккумулятор, закрыв крышку корпуса.
4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Подключение к автомобильному аккумулятору

Инструкция:

1. Раскрыть корпус шуруповёрта.

   Необходимо снять с инструмента верхнюю крышку

2. Найти контакты, через которые подаётся питание на двигатель.

   Контакты питания

3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

   Нужно прикрепить провода к контактам

4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

   Необходимо изолировать кабель

5. Собрать шуруповёрт.

   Остаётся закрыть корпус шуруповёрта

6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

   Необходимо найти внешний аккумулятор

2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

   Клеммы на кабеле

3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

   Кабель подключен к клеммам старого аккумулятора

4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

   Необходимо собрать компоненты вместе

5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Как запитать шуруповерт, сохранив его автономность

Бывают ситуации, когда приходится работать на улице или в помещении, где отсутствует электричество. В подобных ситуациях нужно самостоятельно запитать шуруповерт, чтобы он заработал. Сделать это можно несколькими способами.

Замена старых элементов

Чаще всего людям не удается воспользоваться аккумуляторным инструментом, так как у него вышла из строя батарея. Наиболее простой способ решения такой проблемы – подключение нового аккумулятора. Рекомендуется использовать такие же батареи, которые стояли в шуруповерте ранее.

Важно! При замене аккумулятора необходимо соблюдать полярность подсоединения компонентов. Таким образом удастся предотвратить короткое замыкание

Подключение к аккумулятору авто

Еще один способ быстро запитать инструмент – воспользоваться аккумулятором автомобиля. Делается это следующим образом:

1. Взять три провода от прикуривателя и зачистить их от изоляции на 3-4 см.
2. Подключить провода. Они подсоединяются к аккумуляторным клемам и к шуруповерту.
3. Затянуть места соединения хомутами или заизолировать изолентой. Необходимо обматывать их таким образом, чтобы скрыть все металлические части.

После этого необходимо проверить, работает ли инструмент.

Подсоединение к внешнему аккумулятору

Если надо воспользоваться шуруповертом, можно подключить его к внешнему аккумулятору. Для этого идеально подойдет АКБ от любого ненужного ИБП. Чтобы подсоединить инструмент, надо сделать следующее:

1. Разрезать кабель шуруповерта и зачистить на нем контакты.
2. Подсоединить шнур к клемам АКБ.
3. Проверить надежность подключения.
4. Заизолировать места соединений.

После окончания работ шуруповерт обязательно отключают от аккумулятора.

Материалы и инструменты

Для выполнения переделки потребуются:

1. Изолента.
2. Провод. Учтем, что ток, который подается от блока питания достигает 10-15 А, значит, сечение кабеля должно быть не менее 1 мм². Длину можно выбрать на собственный вкус, хватит и полметра.
3. Припой — если будет использоваться паяльник, а не зажимы.

Инструменты нужны следующие:

1. Резак или нож.
2. Пассатижи.
3. Паяльник с деревянной подложкой для пайки.

Материалы для переделывания шуруповерта на питание от сети.

Набор материалов и инструментов такой, что есть в арсенале любого домашнего мастера. Использовать паяльную станцию, зажимы, обжимки для зачистки, всевозможные профессиональные средства для работы с электроприборами никто не запрещает. Но и перечисленных шести элементов будет достаточно.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

1. Адаптер питания для ноутбука.
2. Подключение компьютерного импульсного БП (блок питания).
3. Применение автомобильный аккумулятор на 12 В.
4. Сборка самодельного источника питания.

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Как переделать шуруповерт для работы от сети

Необходимо заранее разобраться, как переделать шуруповерт 12 вольт на работу от сети 220. Есть несколько рекомендаций, которые помогут сделать это правильно.

Подключение к зарядке

Наиболее простой способ подсоединить инструмент к сети – сделать это через зарядное устройство. Делается это следующим образом:

1. Припаять провода питания к зарядке.
2. Разобрать старый аккумулятор инструмента.
3. Сделать в корпусе отверстия для кабеля.
4. Припаять провода к питанию электропривода.

Используя этот метод, можно воспользоваться зарядным устройством ноутбука.

Подключение блока в корпусе от аккумулятора

Люди, которые смогли найти подходящий БП, могут с его помощью подключить шуруповерт к сети. Перед тем как собрать электрический шуруповерт с блоком питания, надо разобраться с нюансами такой работы. Делается это так:

1. Извлечь из шуруповерта старый аккумулятор и достать из него отработанные компоненты.
2. Установить в корпус новый БП.
3. Подсоединить к блоку провода для соединения с сетью.
4. Установить клеммы.
5. Собрать корпус и поместить его в шуруповерт.

Если используется компактный блок питания, необходимо позаботиться об охлаждении. Для этого в стенках корпуса проделывается несколько отверстий для циркуляции воздуха.

Соединение с внешним БП

Если не удается установить компактный БП в корпус, придется воспользоваться внешним. Чтобы подключить к нему электрический инструмент, необходимо выполнить такие действия:

1. Разобрать корпус шуруповерта и переделать вход для подключения источника питания. Это делается, чтобы можно было подсоединить БП.
2. Подсоединить БП к устройству. Возможно, для этого понадобится специальный переходник для пониженного напряжения.
3. Запустить инструмент и проверить его работоспособность.

Если после запуска ничего не произошло, надо внимательно осмотреть места соединения проводов. Часто отходят контакты и из-за этого инструмент не запускается.

Подсоединение к БП с компьютера

Люди, решившие переделывать аккумуляторный шуруповерт и подключать его к сети, могут воспользоваться компьютерным БП. Для этого подойдет модель мощностью от 300 Вт. Такие устройства на выходе выдают 16-18 А. Этого вполне достаточно для работы инструмента.

Подключать шуруповерт к компьютерному БП просто. Делается это при помощи двух проводов. Один из них – 12 вольтовый «плюс», а второй масса.

С чего начинать работы

Чтобы переделать шуруповерт под питание от электрической сети 220 В, прежде всего, потребуется припаять к контактам зарядного устройства электрический провод. Но так как провод имеет медные жилы, а блок питания латунные клеммы, то соединить их будет очень непросто. Но в мире нет ничего не возможного, поэтому используем кислоту в качестве соединителя. Кислотой необходимо обработать клеммы зарядного устройства, после чего припаять провод контактам. Соединение должно быть качественным, так как от него зависит контакт и функционирование самого устройства.
На следующем этапе подвергается переделке старый аккумулятор. Для этого его необходимо разобрать и удалить из него всю внутреннюю часть. Хотя производитель не рекомендует этого делать, но конструкция батареи нам понадобится

Во время разборки аккумулятора важно пользовать средствами защиты и не выбрасывать внутреннее наполнение в мусор, а произвести ее утилизацию. В корпус аккумулятора следует поместить груз, который и будет являться противовесом.
После того, как внутренность аккумулятора будет удалена, приступаем к процессу припаивания свободных контактов электрического кабеля к выводам батареи, находящихся во внутренней части корпуса.

Важно! Во время припаивания важно контролировать полярность, но если ее не соблюдать, то страшного ничего не произойдет, только устройство будет функционировать в другую сторону. Но с помощью переключателя данная ситуация легко решается

Электрический кабель заводится в батарею с внешней стороны, сделав в конструкции специальное отверстие необходимого диаметра

После того этого важно сделать так, чтобы кабель надежно фиксировался в конструкции корпуса аккумулятора. Для этого как раз и необходима изоляционная лента, с помощью которой следует обмотать кабель изнутри и снаружи, тем самым сделав замок

После этого вставляем корпус аккумулятора в шуруповерт и используем его по назначению.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

1. Аккумуляторная батарея.
2. Регулятор оборотов.
3. Кнопка включения.
4. Электродвигатель.
5. Редуктор.
6. Патрон.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем

Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

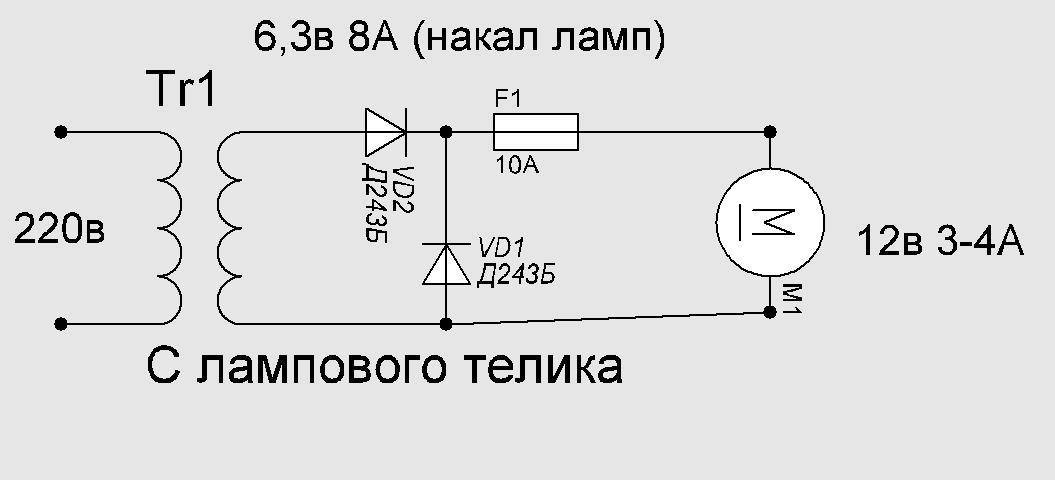

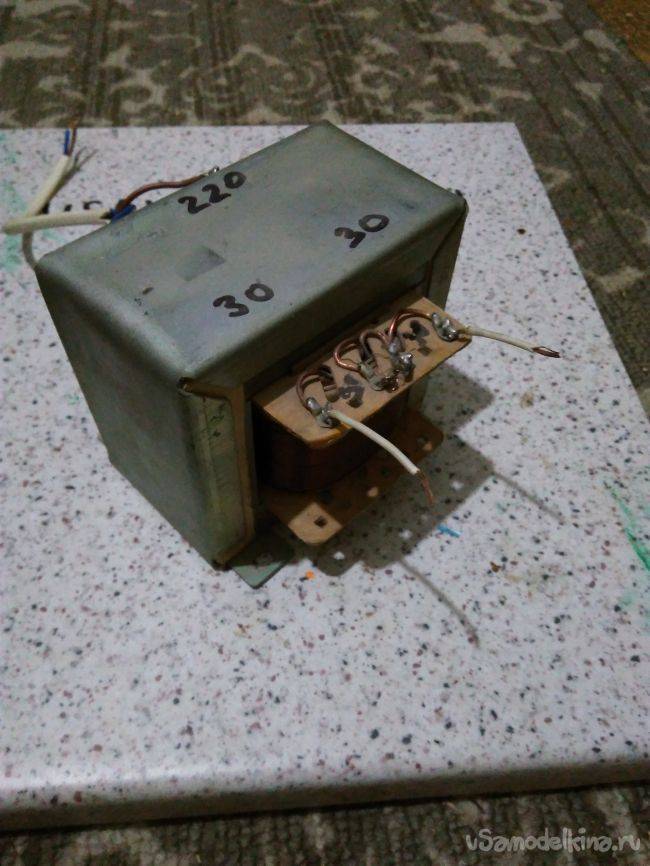

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.

1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

1. Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

1. Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

1. Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!
