Классификация ручных плиткорезов
Для разделки кафеля в небольших количествах можно воспользоваться ручным инструментом. Резать кафельную плитку в больших объемах гораздо удобнее, пользуясь приспособлениями с электроприводом.
Исходя из конструктивных особенностей, выделяют следующие разновидности ручных плиткорезов:
- Роликовые. Самое простое приспособление, в котором в качестве режущего элемента используется твердосплавный ролик.
- Механические. Инструмент оснащен жесткой кареткой, благодаря которой можно резать с особой точностью.
- На подшипниках. Мягкость хода при резке определяется наличием подшипников, на которых установлены втулки.
Раскрой кафеля можно производить как ручным инструментом, так и электрическим плиткорезом, болгаркой, кусачками, стеклорезом. Это можно даже сделать лобзиком, но лучше воспользоваться специально предназначенными для этого приспособлениями, т. к. они позволяют добиться нужного качества реза.
Роликовый или алмазный стеклорез
Этим приспособлением можно резать только тонкую настенную плитку, для напольной он не годится, для него она слишком толстая. Если требуется быстро разрезать одну или несколько плиток, удобно пользоваться им. Материал режут, прорезая на лицевой стороне полосу, а затем обламывая нужную часть. Отрезать им можно не менее 1/3 ширины плиток.
Роликовый или алмазный стеклорез
Режем плитку стеклорезом
Кафельную плитку кладут лицевой стороной вверх на ровную твердую поверхность или ровный край стола так, чтобы планируемый срез точно совпадал с этим краем.
Маркером размечают линию разреза.
По этой линии проводят стеклорезом на себя, равномерно нажимая, на поверхности должна появиться четкая полоса.
Под место надреза кладут спичку, карандаш, сверло или гвоздик и осторожно нажимают на плитку с двух сторон, или опирают ее по надрезу о край стола и отламывают.
Криволинейная резка
Если требуется срез криволинейной формы, используют роликовый стеклорез и щипцы-кусачки. Чтобы сделать такой срез:
- фломастером или маркером размечают его на лицевой стороне изделия;
- по разметке прорезают несколько раз роликовым стеклорезом;
- понемногу кусачками отщипывают кусочки. Чем ближе к линии среза, тем меньше по размеру кусочки нужно отщипывать;
- место среза подравнивают наждачной бумагой или напильником. Работа эта трудоемкая и длительная по времени.
Если Вам нужен криволинейный срез, то используйте щипцы и стеклорез
К плюсам этого инструмента относится простота, низкая цена, скорость работы. Но большое количество материала обработать им за один раз трудно.
Ручная работа
Народные умельцы приловчились использовать обычную шлифовальную машину («Болгарку») для фигурной и обычной резки плитки и керамогранита.
Минус работы таким способом заключается в том, что рука рабочего с инструментом не зафиксирована и может соскочить с места резки и испортить поверхность плитки, а так же покалечить мастера.Производители учли народную находчивость и изобрели электрический плиткорез для фигурной резки, который по внешнему виду напоминает электрический лобзик по дереву, он оснащён водяным охлаждением и защитными кожухами, а так же скользящими направляющими.
Такой лобзик не способен с первого прохода разрезать толстую керамическую плитку и керамогранит, поэтому мастеру требуется при работе дублировать свои движения.
Всегда выбирайте инструмент под поставленные задачи. Если вы планируете мелкий ремонт в ванной комнате или на кухне раз в 5 лет, то разумнее будет взять инструмент в аренду. Если вы не уверены в своих силах и умениях, лучше положиться на мастера, хотя каждый семейный мужчина должен попробовать в доме сделать что-то самостоятельно, чтобы им гордилась семья.

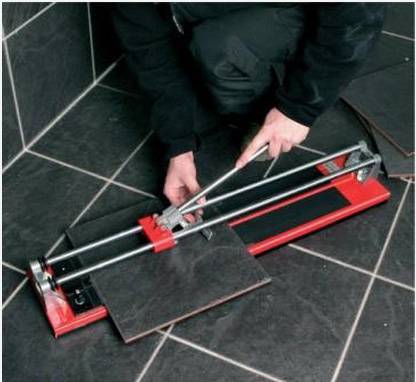

Ручной плиткорез
Во время разрезания плитки многие пользуются ручным плиткорезом, так как это – один из удобнейших вариантов. Он качественный и недорогой одновременно.
Ручной плиткорез состоит из следующих составляющих:
- опора (она же является основой);
- направляющая часть конструкции;
- режущий элемент, состоящий из ролика и диска для резки;
- рукоятка.
Оптимальность варианта заключается в следующем:
- из-за простоты конструкции он легок в использовании;
- рукоятка, которая передвигает каретку с режущим диском выступает в роли рычага;
- благодаря законам физики уменьшается усилие на разрез;
- позволяет сделать точный разрез.
Но этот инструмент также имеет свои минусы:
- таким плиткорезом невозможно сделать разрез на расстоянии менее 5 мм от края кафеля;
- если вам нужны маленькие куски, около 5-7 мм, придется быть очень аккуратным. Не исключена вероятность того, что плитка сломается.
Техника безопасности
Во время использования плиткореза важно изучить правила безопасности, присущие любому подобному инструменту:
- перед началом работы следует изучить предмет, посмотреть, нет ли поломок или прочих повреждений;
- каретка должна идти беспрепятственно, гладко и без подталкиваний;
- трубчатообразные направляющие не должны содержать кусочки кафеля, следы раствора и прочий мусор. После очистки их следует смазать машинным маслом;
- сам диск для нарезки плиток должен легко крутиться вокруг своей оси и не содержать заусенцев;
- во избежание травм желательно использовать специальные очки и защитные перчатки.
Основы резьбы
Перед тем как начать резать плитку, нужно заново проверить вычисления, и нарисовать полосу на кафеле. Разрез делают по этой полосе. Линию лучше нарисовать маркером, так она не будет стираться, а вы будете точно следить за направлением движения.
Плитку закрепляем, чётко зафиксировав ее на инструменте. Существуют конструкции, которые имеют прихваты со специальными прослойками, сделанными из резины. В остальных случаях вам придётся отрезать часть плитки (по диагонали). Вторую половину нужно придерживать рукой. Однако в этом нет ничего сложного. Во время надреза нужно соизмерять давление, оказываемое вашей рукой на рукоятку.
В целях тренировки можно использовать ранее сломанный материал. Зафиксировав его, нужно вести кареткой на себя. Так можно легко определиться с силой требуемого давления. Разрез должен быть сделан в одно движение, иначе можете повредить декоративную часть плитки.
После выполнения надреза плитку следует положить на гладкую поверхность, линия разреза должна совпадать с краем поверхности. Одной рукой придерживая плитку с одной стороны разреза, с другой – давим.
Что такое плиткорез и зачем он нужен
Многие люди не имеют понятия, что такое плиткорез и зачем вообще нужен такой инструмент. Если более подробно рассматривать данный вопрос, то — это самый обычный аппарат, который позволяет быстро и аккуратно разрезать керамическую плитку. На сегодняшний день в строительстве активно применяют и ручной тип инструмента, и электрический. Стоит отметить, что легко справиться с эксплуатацией можно только в случае применения ручного плиткореза, но с электрическим вариантом могут возникнуть некоторые трудности.
На что следует обратить внимание при выборе плиткореза видео
Даже если учитывать, что инструменты обоих типов имеют одинаковое название, они совсем не похожи друг на друга. Единственным исключением, конечно, есть окончательный результат применения инструмента. Для того чтобы можно было пользоваться плиткорезом ручным, нужно с его помощью сделать борозды (агрегат имеет очень острые резцы), а затем уже сделать надлом плитки. В свою очередь электрический тип плиткореза работает с помощью аккумулятора или же от электрической сети и по своему внешнему виду и по принципу работы может немного напоминать циркулярную пилу. Распил плитки происходит с помощью очень острого алмазного диска, который имеет невероятно огромную скорость вращения.
Цены на плиткорезы
Цена плиткореза обусловлена его типом, размером, именем бренда-производителя. Так, ручной плткорез «Руби» модели «СТАР-4214953» стоит около 8000 рублей. Не за каждый электрический аппарат столько просят. Дело в именитости испанского бренда инструментов, в отменном качестве его продукции. Зная о ней, потребители готовы раскошелиться.
Ручные плиткорезы китайского производства и некоторые российские модели стоят от 700-от рублей. Минимум для электрических аппаратов – 2500 рублей. Установки среднего ценового класса стоят от 5000 рублей. На вершине списка плиткорезы промышленного типа за 30000-50000.
Техника безопасности при работе с плиткорезом
Ручной инструмент менее травмоопасен, но и с ним стоит помнить о правилах безопасности. Пользователь должен выполнять резку в защитных очках, чтобы осколок и образующиеся частицы пыли не попали в глаза.
И напротив, для рук использовать перчатки не рекомендуется – зажимной механизм в случае захвата материи также способен привести к получению травмы.
С точки зрения безопасности важен и вопрос о том, как пользоваться ручным плиткорезом при больших объемах работы. Поточные операции оставляют много мелкой пыли. Даже тщательная периодическая уборка не устранит мелкие частицы. Поэтому работать следует в респираторе или маске, защищающей органы дыхания.
Правила безопасности при работе с плиткорезом
Для того чтобы пользоваться плиткорезом ручным было максимально безопасно и при этом результат работы был качественным, нужно соблюдать некоторые правила безопасности, а именно:
Перед тем как приступить к работе, нужно в обязательном порядке осмотреть используемый инструмент, чтобы можно было вовремя определить все поломки и неровности направляющих, затем найти и устранить видимые повреждения плиткореза.
Нужно пару раз пройтись по плитке вхолостую и при этом все движения обязательно должны быть плавными, без каких-либо толчков.
Не забудьте дополнительно проверить еще и трубчатые направляющие — они должны быть идеально чистыми, без пыли и грязи
Устраните с них кусочки плитки, следы от раствора и в конечном результате, чтобы улучшить работу — смажьте небольшим количеством машинного масла.
Кроме того, обратить внимание нужно еще и на сам режущий диск. Его состояние должно быть идеальным, ни в коем случае не изогнутым, а вращение вокруг оси крепления должно происходить без каких — либо трудностей
Стоит отметить, что во время работы ручного плиткореза не должно также возникать никаких посторонних звуков.
Для того чтобы не получить никаких травм, лучше всего работать в специальных очках и перчатках.
Некоторые специалисты также рекомендуют проверять на диск подачу воды, которая делает работу более простой.
Начинать работу необходимо только после того, как диск наберет те обороты, которые вполне можно назвать максимальными.
Как резать плитку плиткорезом видео
Плиткорез ручной — как правильно пользоваться в последнее время спрашивают очень многие, но на самом деле в этом процессе нет ничего сложного. Справиться с работой сможет каждый неопытный новичок. Если все же у вас не получается отрезать нужный вам кусок плитки, то на нашем сайте вы найдете видео с максимально подробной инструкцией, которая позволит вам узнать все детали и нюансы работы такого типа. Не забывайте о правилах безопасности, ведь от этого во многом зависит ваше здоровье и, конечно же, безопасность.
Советы по работе с инструментом
Если подбираете инструмент для единоразового применения, подойдет недорогая модель, например, от китайского производителя
Для многоразового использования желательно купить ручной профессиональный плиткорез – прослужит он на протяжении многих лет.
В независимости от того осуществляете вы резку керамогранита плиткорезом или керамики, во внимание возьмите длину диагонали плашки. Желательно, чтобы длина рабочего участка была больше, ни никак не меньше диагонали отделочного элемента.
Прежде чем начать резку, нужно на поверхность ролика капнуть машинное масло
Такое решение позволит значительно уменьшить трение ролика и плашки – это поспособствует повышению качества надреза.
Чтобы разлом получился таким, каким надо, не спешите, не делайте резких движений. Ход коронки должен быть плавным, неспешным. Следите, чтобы коробка во время движения не застряла.
Уделите внимание и ролику, он не должен иметь люф.
- https://keramtile.ru/remont-polov-i-sten/kak-polzovatsya-plitkorezom.html
- https://pochini.guru/sovety-mastera/kak-polzovatsya-samodelnyim-plitkorezom
- https://moiinstrumentu.ru/vybiraem-dlja-raboty-jelektricheskij-plitkorez-s-vodnym-ohlazhdeniem.html
- https://www.sanyo-electric.ru/elektricheskij-plitkorez-ustrojstvo-raznovidnosti-i-prakticheskoe-ispolzovanie/
- https://www.vseinstrumenti.ru/stanki/plitkorezy/articles/950/
- https://masterinstrumenta.ru/info/kak-polzovatsya-plitkorezom.html
- https://InstrumentyvDom.ru/ruchnoj/kak-polzovatsya-plitkorezom
- https://plitkahelp.com/rezka/kak-rezat-plitku-ruchnym-plitkorezom
Как резать плитку ручным плиткорезом?
Перед тем как начать пользоваться ручным плиткорезом, нужно осуществить ряд подготовительных работ, которые оказывают непосредственное влияние на конечный результат.
Подготовка инструмента к работе
Процесс:
Осмотр изделия на наличие каких-либо повреждений. Просмотрите ролик – не должно быть искривлений, зазубрин
Иначе придется заменить его на новый.
Уделите внимание, чистке приспособления, не забыв протереть направляющие и поверхность станины.
Все гайки и болты нужно подтянуть.
Смажьте каретку маслом, если наблюдаются проблемы с ее перемещением.
Разметка
Для работы на данном этапе понадобится карандаш/маркер, с помощью которого нужно нанести линию разлома. В дальнейшем инструмент нужно будет фиксировать так, чтобы режущий элемент расположился точно над нарисованной линией.
Технология выполнения резки плитки
Итак, как правильно резать плитку плиткорезом? Для получения ровного разреза соблюдайте технологию:
- За 1-1,5 часа накройте плитку мокрой тканью или замочите в воде. Таким образом, удастся сделать керамику более податливой и избежать ее крошения.
- Фиксация плитки. Есть модели плиткореза, которые имеют прихваты — позаботятся о неподвижности плашки. Если такого элемента нет, нужно одной рукой поддерживать материал. Режущий элемент должен находиться точно над будущим разломом. Если плашка большая, под ее края можно что-то подложить, чтобы она не шаталась.
- Резец должен находиться в самом начале, на краю плитки (там, где нарисована линия).
- В процессе резки прилагайте усилия, для того, чтобы потом проще было разломить плашку на две части.
Внимание! Если борозда получилась неглубокой, не нужно повторно проходиться плиткорезом. В противном случае велика вероятность того, что края начнут крошиться и получатся неаккуратными
Основы конструкции и технологические возможности
Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:
- Ручными;
- Механизированными или электрическими.
Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.
Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.
Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.
Устройство ручного плиткореза
Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.
Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:
- Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
- Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
- Удерживающая заготовку от случайного сдвига во время нажима лапка.
Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.
В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.
Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.
Устройство и принцип работы ручного плиткореза
Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:
Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц
Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.
Лапка удерживает плитку, не дает ей сдвигаться во время резки.
Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.
Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.
Техника безопасности
При работе с любым инструментом необходимо выполнять общие требования безопасности. В данном случае требования аналогичны:
- работы проводят в защитных очках для исключения попадания в глаза пыли и возможных мелких осколков;
- во избежание порезов или травм, руки защищают тканевыми перчатками.
Более сложные требования выдвигают при работе с электрическим плиткорезом.
Перед работой тщательно проверяют электроинструмент на предмет отсутствия поломок.
Алмазный диск должен быть ровным, острым, без зазубрин и сколов.
Обращают внимание на ровное вращение, отсутствие люфтов, наличие подачи воды на диск.
Недопустимо появление искр, нехарактерного шума при работе.
В случае появления каких-либо неполадок, инструмент сразу выключают. В дальнейшем обращаются в сервисный центр. Если проблем не найдено, работу начинают в момент раскрутки диска на максимальные обороты.
Работать плиткорезом несложно, механического инструмента достаточно для кладки небольшой площади. Принципы резки усваиваются легко даже начинающими домашними мастерами. Профессионалам потребуется мощный надежный электроинструмент с повышенными возможностями.
Организация рабочего места
Желательно обрабатывать плитку в помещении, где предусмотрено хорошее освещение, а также есть достаточно места для укладки заготовок с приспособлениями. Следует позаботиться и о надежно зафиксированном верстаке. У него должна быть металлическая основа, защищенная от порезов. К моменту непосредственной обработки все ненужные расходники и заготовки со стола убираются. Даже мелкая деталь, попав под ролик, может стать причиной травмы или порчи материала. Важен и другой вопрос – как пользоваться ручным плиткорезом, чтобы осталось меньше грязи? Этот нюанс тоже продумывается до начала рабочих мероприятий. В процессе резки после каждой операции следует убирать осколки в специальный кармашек на верстаке. В некоторых моделях он присутствует уже в базовой конструкции
Но делать это следует осторожно, чтобы не пораниться. Зачистку от пыли в ходе работы выполнять нецелесообразно, но от крупных отходов желательно избавляться сразу, чтобы они не стали помехой
Объявления на НН.РУ — Стройка
Набор орхидея автор новая бесплатно доставка по городу нижний новгород дзержинск. Фабрика дасторг предлагает — кухонные уголки со. Цена: 8 000 руб.
В наличии имеется Резервуар (емкость) ЖД БУ 85 куб. Чистый, пропаренный, без остаточного груза. Подойдет под хранение ГСМ, технической. Цена: 220 000 руб.
Обеденная группа новая коллекция бесплатно доставка по городу нижний новгород дзержинск. Дзержинская мебельная фабрика дасторг.
Предприятие Вода-Сервис предлагает бурение промышленных скважин по всем регионам России и в Нижнем Новгороде. Стаж бурения скважин на. Цена: 1 000 руб.
Основы конструкции и технологические возможности
Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:
- Ручными;
- Механизированными или электрическими.
Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.
Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.
Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.
Советы по работе с инструментом
Если подбираете инструмент для единоразового применения, подойдет недорогая модель, например, от китайского производителя
Для многоразового использования желательно купить ручной профессиональный плиткорез – прослужит он на протяжении многих лет.
В независимости от того осуществляете вы резку керамогранита плиткорезом или керамики, во внимание возьмите длину диагонали плашки. Желательно, чтобы длина рабочего участка была больше, ни никак не меньше диагонали отделочного элемента.
Прежде чем начать резку, нужно на поверхность ролика капнуть машинное масло
Такое решение позволит значительно уменьшить трение ролика и плашки – это поспособствует повышению качества надреза.
Чтобы разлом получился таким, каким надо, не спешите, не делайте резких движений. Ход коронки должен быть плавным, неспешным. Следите, чтобы коробка во время движения не застряла.
Уделите внимание и ролику, он не должен иметь люф.
Самодельный инструмент
Поскольку в настоящее время качественный инструмент вообще и плиткорез в частности стоят недешево, некоторые люди, для которых укладка керамической плитки не является профессиональным занятием, предпочитают изготавливать самостоятельно свой самодельный плиткорез ручной. Тем более что процесс этот несложен и не требует больших материальных и физических затрат.
Конструкция инструмента, изготовленного собственноручно, сохраняет принцип работы моделей, выпущенных заводским путем.
Первым шагом рабочего процесса является изготовление основы — рабочей платформы с центральным желобом и направляющих. В качестве станины можно использовать доску из прочных пород древесины и посредством шарнирного элемента закрепить на ней металлические планки, сваренные между собой. С внутренней стороны необходимо сделать углубления, для установки втулок, обеспечивающих скольжение (ограничение) перемещения второй части механизма — рукояти и резака.
Монтаж резака производится так, чтобы в момент фиксации рукояти он вступал в соприкосновение с керамической плитки, достаточное для проведения по ней линии разреза. В момент нажатия происходит фиксация плитки на рабочей платформе с последующим выполнением разреза.
В качестве режущего элемента можно использовать резак от обычного алмазного стеклореза.
https://youtube.com/watch?v=JeKyEacOzU4
Originally posted 2018-03-28 15:14:24.
Электрический плиткорезы
Электрические плиткорезы с верхней подачей
Плиткорезы такого типа являются профессиональной техникой. В основе подобных устройств лежит режущий алмазный диск, который работает на износ и при необходимости его можно заменить на новый. Нередко инструменты такого типа называют инструментами «мокрой резки» так как они имеют систему охлаждения режущего диска с подачей холодной воды из специального контейнера. При работе с водным охлаждением необходимо постоянно менять воду. Это продлит срок службы эксплуатации вашего инструмента.
Функционал плиткорезов станочного типа включает в себя различные системы измерения, подвижные направляющие, фиксаторы для материала (чаще всего, удобнее работать без них), наклонную раму для реза под углом 45 градусов, защитные кожухи для мотора и диска, прочную и устойчивую столешницу, которую можно регулировать по высоте.
Электрические плиткорезы с верхней подачей имеют разные кинематические схемы. Бывают плиткорезы с подвижным мотором и диском, а столешница у них неподвижна. Либо наоборот – столешница двигается, а мотор зафиксирован в одной точке на раме.
Возможность резки под углом 45 даёт возможность получить качественный стык плитки между собой при оформлении угловых поверхностей.
Подобные инструменты имеют крупные габариты и высокую стоимость, но в наше время есть возможность брать профессиональное оборудование в аренду.
Предлагаем вашему вниманию видео мастеров из Санкт–Петербурга. В нём они демонстрируют резку керамической плитки и керамогранита под углом 45 градусов.
Электрические плиткорезы с нижней подачей
Плиткорезы с таким устройством имеют защищенный от влаги и пыли двигатель под столешницей, которые всегда находятся в неподвижном состоянии. Режущий алмазный диск, защитные системы и системы охлаждения такие же, как и в плиткорезах с верхней подачей. Отличительная особенность у этих инструментов заключается в компактности и портативности, так же в устройстве подвижных направляющих и столешницы, на которые закрепляется плитка для резки.
Плиткорезы с нижней подачей дешевле профессиональной техники и занимают мало места, от того пользуются спросом у домашних мастеров.
Обслуживание и ремонт
Обслуживание любого плиткореза в первую очередь заключается в его очистке после использования. На столе не должно оставаться кусков материала и крошки. Кроме этого необходимо очищать от налипшей пыли сам режущий инструмент. Особенно это касается пильных дисков. Для того чтобы очистить диск, можно сделать несколько надрезов по шлифовальному камню или перевернуть диск, чтобы он вращался в обратном направлении. Только прежде чем это сделать, посмотрите, нет ли на оснастке указателя направления — если он есть, такой способ очистки использовать нельзя.
Ремонт плиткорезного станка должен производить профессионал, поэтому, если произошла серьезная поломка, отвезите оборудование в сервисный центр. Разумеется, есть ряд неисправностей, которые пользователь может устранить самостоятельно. Здесь речь пойдет опять же про электрическую технику.
| Поломка | Предполагаемая причина | Способ устранения |
| Оснастка вибрирует | На диске есть сколы или неровности. | Осмотрите оснастку, она должна целой и ровной. |
| Диск плохо закреплен. | Проверьте фланцевую гайку, она должна быть надежно затянута. | |
| Диск делает «восьмерку» при вращении | Оснастка установлена неправильно (например, диски с определенным направлением вращения). | Осмотрите диск на предмет штамповок, переверните его. |
| Диск не подходит к оборудованию. | Замените диск. | |
| Нет подачи воды. | Засорился насос, произошел разрыв подающего шланга. | Снимите сетку, прочистите воронку и место установки насоса, а также осмотрите шланг на предмет сильных перегибов или разрывов. |
| Двигатель периодически останавливается. | Произошел перегрев двигателя. | Уменьшите нагрузку на инструмент. |
| Перегорели предохранители или их мощности недостаточно. | Установите предохранители, подходящие по мощности Вашему оборудованию. | |
| Двигатель не работает в полную мощность | Используется слишком длинный удлинитель. | Проверьте напряжение в сети. |
| Используется слишком длинный удлинитель. | Используйте подходящий удлинитель (информация указана в инструкции по эксплуатации). |
Как работать с электрическим плиткорезом?
Последовательность действий:
- Сначала нужно тщательно осмотреть инструмент и подготовить его к эксплуатации.
- Необходимо проконтролировать все детали в отдельности (особенно алмазный диск и защитные детали).
- Поверхность диска не должна быть в повреждениях (без царапин и инородных тел).
- Следует заполнить водой сосуд для промывки детали (диска). На дне емкости не должно оставаться инородных предметов (осколки, пыль).
- Далее нужно маркировать плитку, как это было описано выше.
- Если необходимо проделать много одинаковых надрезов, то в этом случае маркируется только первый кафель. По первой плитке делается настройка подвижной направляющей детали. И в последующем случае плитка устанавливается по этой схеме.
- Агрегат нужно включать, параллельно наблюдая за исправностью подачи воды.
- Изделие следует прижать к станине обеими руками и медленно смещать в направлении диска.
- Прижимать плитку нужно с большой силой, иначе изделие будет вибрировать.
- Процесс резки следует начинать размеренно (очень медленно и плавно).
- Скорость можно увеличить, когда диск проникнет в изделие на 1-2 сантиметра.
- Когда до конца плитки остается 3-4 сантиметра, наоборот, следует замедлиться, во избежание образования осколков.
Изучив подробно все эти этапы работы, можно легко усвоить, как работать плиткорезкой.
Заключение
Разумеется, плиткорез – не единственный инструмент, позволяющий выполнять раскрой плиточного материала. Такие задачи может решать и угло-шлифовальная машина, которая часто встречается в бытовом хозяйстве и имеет более широкий спектр функций. Тем не менее строители рекомендуют при возможности все же использовать плиткорез.
Ручная электрическая версия будет наилучшим вариантом как для новичка, так и для опытного мастера. Преимущество этого решения связано с более высокими шансами получения ровного реза, а также с удобством и безопасностью. В крайнем случае можно немного сэкономить и приобрести механическое исполнение инструмента.
