Как пользоваться ручным плиткорезом правильно

Что такое плиткорез и зачем он нужен

Многие люди не имеют понятия, что такое плиткорез и зачем вообще нужен такой инструмент. Если более подробно рассматривать данный вопрос, то — это самый обычный аппарат, который позволяет быстро и аккуратно разрезать керамическую плитку. На сегодняшний день в строительстве активно применяют и ручной тип инструмента, и электрический. Стоит отметить, что легко справиться с эксплуатацией можно только в случае применения ручного плиткореза, но с электрическим вариантом могут возникнуть некоторые трудности.

На что следует обратить внимание при выборе плиткореза видео

Даже если учитывать, что инструменты обоих типов имеют одинаковое название, они совсем не похожи друг на друга. Единственным исключением, конечно, есть окончательный результат применения инструмента. Для того чтобы можно было пользоваться плиткорезом ручным, нужно с его помощью сделать борозды (агрегат имеет очень острые резцы), а затем уже сделать надлом плитки. В свою очередь электрический тип плиткореза работает с помощью аккумулятора или же от электрической сети и по своему внешнему виду и по принципу работы может немного напоминать циркулярную пилу. Распил плитки происходит с помощью очень острого алмазного диска, который имеет невероятно огромную скорость вращения.

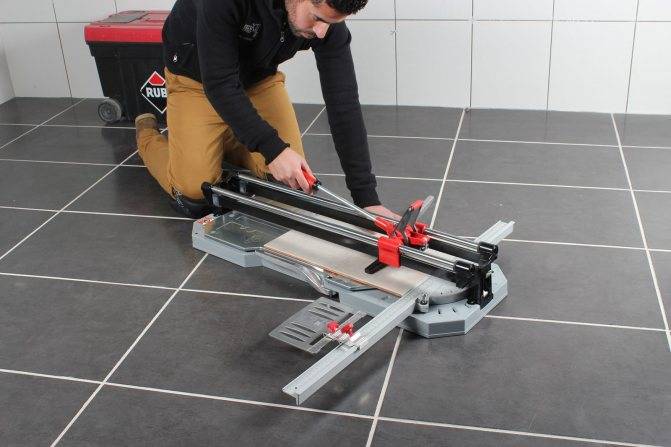

Как работать ручным плиткорезом?

Для того чтобы получить ровную линию разреза, не испортив при этом керамическую плитку, следует придерживаться несложных правил:

Инструменты для резки плитки.

Перед началом работы тщательно проверьте состояние всех элементов плиткореза: алмазный ролик должен вращаться без особого усилия, движения каретки должны быть плавными, без рывков. Обязательно проверьте целостность ролика – в случае обнаружения на его поверхности сколов или щербатостей ролик следует заменить, купив новый в любом магазине со строительными материалами. Чтобы движение ролика по поверхности плитки было более плавным, на него наносят несколько капель масла.
Поверхность станины следует держать в чистоте. Не допускается наличие грязи, песчинок или мелких осколков плитки.
На плитку наносится разметка. Для этого используют строительный карандаш или маркер с легко смываемыми чернилами. Кафель помещают на станину таким образом, чтобы совместить линию разреза с траекторией движения каретки.
Ручку опускают до того момента, пока алмазный ролик не коснется поверхности плитки. После этого с легким нажатием каретку тянут на себя. Старайтесь произвести операцию за один проход, так как в противном случае разлом может получиться неровным.
После надреза эмали каретку помещают в положение, когда она будет в ближней к вам 1/3 плитки. Ручку тянут вниз, во время чего специальные «крылья» давят на обе части кафеля, легко разламывая его.

Схема резки плитки стеклорезом.

Ручной плиткорез позволяет отделить куски кафеля шириной от 5-6 мм (в зависимости от толщины материала). Если вам нужно отрезать более узкую полосу, то можно произвести надрез алмазным роликом устройства, после чего, работая плоскогубцами, понемногу отламывать лишнюю часть плитки.

Во время работы металлические «крылья» могут оставить небольшие следы и сколы на поверхности эмали. Для того чтобы избежать этого, некоторые мастера приклеивают на их нижнюю поверхность кусочки изоленты.

Профессиональные модели ручных плиткорезов имеют регулируемые направляющие с разметкой в дюймах и сантиметрах, которые можно фиксировать в заданном положении. Это позволяет не наносить разметку на плитку, что очень облегчает работу при больших объемах. Направляющие также двигаются под разными углами, делая возможной фигурную резку.

Стоимость профессиональных плиткорезов довольно высока и зависит не только от функциональности, но и от производителя. Некоторые устройства оборудованы еще и так называемой балеринкой. Это простой механизм, позволяющий вырезать в плитке круглые отверстия под розетки и выключатели. На первый взгляд, наличие данной функции значительно облегчает работу, но в большинстве плиткорезов «балеринка» работает очень некорректно. Поэтому легче сделать отверстие обычной круглой коронкой по кафелю.

Ручной плиткорез имеет некоторые ограничения для работы: он легко справляется с плиткой, толщина которой не превышает 12 мм. Также им довольно трудно (а иногда и просто невозможно) резать твердое покрытие: керамогранит, гранит и плитку из других натуральных материалов. Для таких случаев рациональным решением будет использование устройств с электрическим приводом.

http:

Как пользоваться ручным инструментом и резать плитку правильно

Перед стартом работы, до того как использовать плиткорез, нужно провести комплекс подготовительных мероприятий, которые позволят выполнить качественный разрез керамической плитки.

Подготовка ручного инструмента к работе

Прежде всего нужно понять, готов ли прибор к выполнению реза.

Подготовительный процесс включает в себя следующее:

Осмотр инструмента на наличие дефектов

Особенное внимание следует уделять ролику — он не должен иметь зазубрин и искривлений.
Агрегат перед каждым использованием необходимо прочищать, не забыв удалить грязь с направляющего и станины.
Гайки и болты требуется подтянуть. Но нельзя прилагать излишние усилия, иначе можно сорвать резьбу.
Если заметны проблемы с перемещением каретки, ее требуется смазать маслом.

Разметка

Перед тем, как работать плиткорезом, требуется обозначить линию разлома маркером. Сам агрегат необходимо зафиксировать так, чтобы острый режущий элемент проходил по намеченной линии.

Определение линии разметки позволит избежать неровного прорезывания материала

Технология выполнения резки плитки

Итак, как правильно пользоваться плиткорезом? Для качественного и аккуратного реза следует соблюдать технологию:

За 1-1,5 часа кафельный материал требуется замочить в воде или накрыть мокрой тканью.
Фиксация. В строительных магазинах продаются приткорезы, которые имеют прихват, что позволяет сделать плашку неподвижной. Если такой элемент отсутствует, то работнику потребуется одной рукой поддерживать материал, а работать другой

Сам режущий элемент важно размещать по линии разлома. Если плашка большая, то под ее края можно подложить любой материал, чтобы сделать ее устойчивой.
Резец должен находиться на нарисованной линии.
В процессе работы потребуется приложить дополнительные усилия, чтобы впоследствии было проще разломить плашку на части.

Прямой рез

Как работать с плиткорезом для выполнения прямого реза? Здесь нужно действовать так:

Кафель нужно расположить на поверхности платформы и принять меры к его фиксации

Важно чтобы линия разметки совпадала с центральной осью станины.
Далее необходимо выполнить нулевой рез — легким нажатием колесика заготовки, проверить совпадает ли направление движения ролика с разметочной линией.
После проверки, резак нужно расположить на кромке отделочного материала.
Выполнив сверху, провести в направлении от себя каретку от начала и до конца заготовки.
Переместить лапку на середину керамики и резким движением надавить на рукоять — таким образом, произойдет раскол плитки.. Категорически запрещено работать прибором, если выявлена неисправность ролика

Категорически запрещено работать прибором, если выявлена неисправность ролика

Отсечение небольших частей

С помощью инструмента, например, марки Матрикс или Ддекстер, можно выполнить раскол детали на расстоянии 10-20 мм от края. При меньших размерах нужно изучить, как пользоваться устройством плиткорез-кусачки:

Устанавливается заготовка.
На поверхности кафеля вдоль линии разметки нужно установить опорную планку.
Роликом требуется прочертить канавку.
Далее, плавными движениями нужно отломить кусочки керамической плитки, используя губки щипцов. Образовавшиеся после распила острые края ликвидируются абразивным бруском или шпателем.

При использовании прибора в некоторых случаях необходимо применение вспомогательных инструментов, к примеру, щипцов

Криволинейный рез

Некоторые приборы снабжены «балеринкой» — круговым сверлом, с помощью которого выполняются отверстия.

Как использовать плиткорез для подобной работы? Процесс выполнения криволинейного реза:

Выполняется разметка с помощью линейки, циркуля и карандаша.
Заготовка устанавливается на станине, при этом ее центр должен располагаться на главной оси платформы.
Подводится «балеринка», основной стержень выставляется в центральной части выполняемой окружности.
Линия окружности смазывается небольшим количеством масла, а сам рез осуществляется вращением рукоятки.
Выход центрального сверла означает, что необходимо перевернуть керамику и досверлить с обратной стороны.

Приступать к работе разрешено только в защитных средствах

Фигурная резьба

Если керамика должна обходить коммуникации, к примеру, раковину или унитаз, выполняется фигурная раскройка. Такой вид раскройки в основном осуществляется с помощью стеклореза или болгарки.

Технология подразумевает выполнение прямых резов и обламывание кусочков специальными строительными щипцами. По окончанию работы, сторону надреза нужно обработать болгаркой или надфилем.

Резка изделий из керамогранита

При работе с керамогранитом применяется несколько профессиональных приемов, выполняемых мастером.

Прямой срез

Размеченная плитка крепится на столе или верстаке со свободным свесом отрезаемой части. Режущий инструмент располагается под прямым углом и плавно подается вдоль линии среза. При ручной резке следует позаботится о том, чтобы при работе была хорошо видна размеченная линия.

Под углом 45

Это основной способ косой нарезки, применяемый мастерами, позволяющий эстетично облицевать наружный угол и избежать последующего накладывания декоративных полос или уголков для скрытия дефектов.

Во избежание появления сколов и других повреждений резка плитки под углом 45 градусов производится с тыльной стороны. При глянцевом покрытии рез выполняется так, чтобы не достигать покрытия примерно на 1мм, фактически прорезается только основа. Это поможет избежать появления щербатостей, исправить которые впоследствии будет невозможно.

Помочь в сохранении идеального внешнего вида покрытия помогут следующие приемы, применяемые опытными мастерами:

Сначала осуществляется ровный рез плитки в заданный размер. После этого полученный край затачивается под нужный угол. Для правильного выполнения подобной операции необходимо, что называется “набить руку”, или проще говоря потренироваться бракованном материале.
Метод подрезки угла с фабричного края. При этом все подрезки, сделанные болгаркой или другим режущим инструментом скрываются под соседние элементы.

Отделка керамогранитом помещений, предназначенных для хозяйственных целей, таких как ванная комната или кухня требует от покрытия или облицовки не только практичности, но и создания уютного современного интерьера. Подрезка в 45 градусов является необходимым навыком для мастера, берущегося за производство таких работ.

Фигурный вырез

При отделке помещения для размещения элементов декора или создания поверхности с фигурными элементами требуется исполнить различные круговые или прямоугольные вырезы. Выполнить такую работу можно болгаркой, мастер при этом должен обладать определенными навыками. Для выполнения данной операции оптимальным в качестве режущего инструмента применять круг со сплошным алмазным напылением, применение сегментированного инструмента повышает возможность появления сколов.

Последовательность выполнения выреза, состоящего из плавных круговых изгибов:

Отверстие размечают строительным маркером, обязательно помечают центр.
Рез осуществляется по внутреннему краю линии, не спеша, с фрагментарным отделением небольших секторов.
Окончательную отделку производят напильником для получения ровной окружности.

Примерно также при необходимости выполняют прямоугольные вырезы, их выполнение не требует особой профессиональной подготовки. Такая обработка на языке профессионалов называется “сухорезом”.

При производстве данного вида работ следует помнить о необходимости своевременной очистке алмазного диска или смене отрезного круга.

Отверстия в керамограните

При отделке помещения часто требуется сделать в плитке круглое отверстие для подвода различных коммуникаций или монтажа оборудования, необходимых для обеспечения жизнедеятельности человека. Для этих целей предназначены специальные режущих инструменты и приспособления.

Балеринка

Это приспособление напоминает чертежный циркуль. Центральная ножка закрепляется в патроне дрели и устанавливается в центр будущего отверстия. Другая, снабженная резцом из твердого сплава, перемещаясь на горизонтальной планке, настраивается в размер. При вращении дрели резец царапает канавку по поверхности плитки, постепенно прорезая облицовочный слой.

Надрезанный круг выбивают одним точным ударом по центру. При необходимости края отверстия зашлифовывают вручную.

Алмазные коронки

Коронки, выполненные с напылением техническими алмазами, позволяют даже неопытному мастеру легко выполнить отверстие в керамогранитной плитке с идеально ровными краями, без сколов и других повреждений.

Единственный недостаток – невозможность вырезать отверстие произвольного размера.

Хвостовик инструмента закрепляется в патроне дрели, центральное сверло выставляется в центр отверстия. Вращательным движением коронка быстро вырезает круговое отверстие. Высокие обороты гарантируют получение среза без сколов.

Балеринка и алмазная коронка предназначены для работы с лицевой стороны плитки, чтобы обеспечить идеальную поверхность без сколов.

Разновидности ручных плиткорезов: профессиональные и любительские

В зависимости от сложности исполнения все ручные устройства для резки классифицируются как любительские или профессиональные.

К любительским устройствам можно отнести кусачки и роликовые резцы. Это очень простые с конструктивной точки зрения приспособления, стоимость которых гораздо ниже, чем у профессиональных моделей. Использование кусачек позволяет выполнять фигурные отверстия в облицовочном материале, однако для ровного реза они непригодны.

Роликовые резцы позволяют выполнить ровный разрез, однако для их использования необходимо обладать специальными навыками. Работа с таким резцом подразумевает самую настоящую ручную работу, которая требует определенных усилий. Их средняя стоимость не превышает 100 рублей, что с финансовой точки зрения очень выгодно.

Полупрофессиональные модели плиткорезов позволяют делать в плитке фигурные отверстия

В свою очередь профессиональные инструменты разделяют на два основных вида:

механические;
электрические.

Существует два типа механических ручных устройств для работы с плиткой:

роликовый;
подшипниковый.

Устройство, в основе которого лежит роликовый механизм, является наиболее распространенным и востребованным на строительном рынке. Это связано с простотой производства этого приспособления, а также с тем, что его эксплуатация не требует никаких специальных знаний и навыков.

Использование роликовой разновидности ручного механического плиткореза позволяет получить довольно аккуратный и ровный рез. Такая точность достигается за счет наличия в его конструкции жесткой каретки. Роликовые модели отлично подходят для работы не только с тонкой, но и более толстой твердой плиткой.

Профессиональный инструмент делает распил наиболее точно и аккуратно

Подшипниковые приспособления для резки плитки оснащаются специальными втулками, что позволяет обеспечить максимальную мягкость хода при выполнении разреза. Их использование рекомендуется в том случае, когда предстоит работа с нестандартным плиточным материалом.

Электрические ручные модели являются более сложными с конструктивной точки зрения и поэтому используются гораздо реже.

С помощью профессионального плиткореза можно сделать распил материала толщиной до 16 мм

Ручные электрические плиткорезы

Конструкция электронных приспособлений для резки отличается от механических аналогов и имеет некоторые особенности. В состав ручной электрической модели входят следующие конструктивные элементы:

рукоятка (для удобства работы);
подошва, которая выполняет функцию опоры;
специальный регулятор глубины погружения и угла наклона режущего элемента;
режущий элемент.

Электронный прибор для работы с плиткой и другими облицовочными материалами имеет один большой плюс – возможность присоединения пылесборника. В случае, когда производится рез «мокрого» типа, к такому приспособлению можно подключить специальный резервуар с водой.

Важно запомнить, что разрезы, выполненные таким прибором, не отличаются высоким качеством. Основная функция ручного электрического плиткореза – замена углошлифовального аппарата. Электрические плиткорезы могут быть оснащены пылесборниками

Электрические плиткорезы могут быть оснащены пылесборниками

Ручные плиткорезы для керамогранита

С помощью электронной модели можно выполнить резку довольно сложных материалов, с которыми не могут полностью справиться механические плиткорезы. Основным таким материалом является керамогранит. Сложность работы с ним заключается в его высоких прочностных характеристиках, что во многом определяет его назначение – укладку на пол.

Электрические плиткорезы для керамогранита функционируют по принципу «мокрого» реза. В свою очередь «сухой» рез не подходит для работы с этим износостойким материалом. Конечно, можно использовать и механический ручной интрумент, однако это сопровождается некоторыми сложностями. Например, такие модели не могут отрезать кусок этого материала, если его ширина является меньше 3 см. Из-за этого края плиточного материала придется обрабатывать методом шлифовки.

Существуют и другие проблемы ручного устройства, возникающие при работе с керамогранитом:

проблематичность разлома четко по линии реза;
отсутствие возможности выполнения реза по диагонали;
отсутствие возможности применения при переходе через препятствия.

Рез керамогранита осуществляется с помощью «мокрого» способа

Электрические модели гораздо лучше справляются при работе с керамогранитом. Они не только исключают запыление помещения, но и способствуют более точным разрезам этого материала.

Объявления на НН.РУ — Стройка

Набор орхидея автор новая бесплатно доставка по городу нижний новгород дзержинск. Фабрика дасторг предлагает — кухонные уголки со. Цена: 8 000 руб.

В наличии имеется Резервуар (емкость) ЖД БУ 85 куб. Чистый, пропаренный, без остаточного груза. Подойдет под хранение ГСМ, технической. Цена: 220 000 руб.

Обеденная группа новая коллекция бесплатно доставка по городу нижний новгород дзержинск. Дзержинская мебельная фабрика дасторг.

Предприятие Вода-Сервис предлагает бурение промышленных скважин по всем регионам России и в Нижнем Новгороде. Стаж бурения скважин на. Цена: 1 000 руб.

Виды плиткорезов.

Выделяют 2 основных вида данного режущего инструмента:

ручной,
электрический.

Ручной (механический) плиткорез.

Самый простой из них. Обойдется он вам в сумму порядка 10 долларов и позволит сохранить уйму ваших сил, времени и, конечно же, материала тоже. Принцип работы инструмента элементарен: на специальной линейке производят закрепление плитки, немного надрезают последнюю специальным колесиком, а затем опускают рычаг, который и разламывает плитку в районе надреза.

Электрический плиткорез.

Это станковый инструмент, который используется в случае необходимости разреза плитки с толщиной более 80 миллиметров. Его относят к классу профессиональным, а, следовательно, применяют его для частых работ большого объема.

В зависимости от того, какой из выше представленных вариантов вы предпочитаете, советы по использованию и приобретению инструмента будут различны.

Плюсы и минусы ручной модели

К несомненным достоинствам ручного плиткореза можно отнести:

независимость от электросети. Этим устройством можно пользоваться и там, где электричества нет или оно временно отключено. При работах во влажных помещениях – например, при облицовке ванной комнаты, бассейна, сауны – возможность разрезать кафель непосредственно на рабочем месте, не выходя в другое помещение с рабочей розеткой, очень важна;
отсутствие ограничений по температурному режиме.
травмы при использовании приспособления практически исключены. Максимум – повреждения при случайном падении устройства на ногу или защемление пальца;
мобильность. Изделия невелики, даже наиболее габаритные варианты, имеют вес до 1…3 кг, легко транспортируются и не требуют при этом специальных условий перевозки и хранения.

Основными минусами считаются:

сложности отрезания небольших полос по краю плитки. Если расстояние от края до надреза менее 3 см, только опытный резчик с помощью ручного инструмента сможет сделать ровную обрезку;
проблемы при работе с плиткой нестандартных размеров. Как очень маленькие, так и очень большие образцы разрезать сложно, иногда невозможно;
необходимость прилагать физические усилия для выполнения разреза.

Другие возможные недочеты зависят скорее от конкретной выбранной модели:

разлом плитки из-за излишней амортизации;
избыточное усилие в результате недостаточной длины рычага;
недостаточные размеры рабочей зоны;
неровный ход каретки;
сложность замены ролика (резака) или его недостаточное качество.

На эти моменты (кроме последнего, проверить качество резака в магазине удается не всегда) следует обращать внимание при покупке

Как правильно выбрать модель плиткореза?

Основной критерий – размеры инструмента. Они определяют и способ расположения плиткореза на поверхности, и толщину материала, допустимого к обработке. Например, небольшие настольные версии справляются с заготовками размером 10-15 мм. Массивные напольные резчики длиной более 600 мм успешно работают и с толстой тротуарной плиткой.

Существует и отдельная категория мелких плиточных кусачек. Их конструкция ориентируется на выполнение мелких отломов. Некоторые модели аккуратно корректируют края под готовность к финишной чистовой отделке, избавляя от необходимости применения абразивов.

Как правильно пользоваться электрическим плиткорезом

Применение более технологичного устройства – электрического плиткореза позволяет получить очень аккуратный рез с несколько закругленными и гладкими краями. Острые кромки, которые получаются при работе с ручным плиткорезом, при разрезании керамической плитки устройством с электроприводом отсутствуют. Также он позволяет отрезать куски плитки шириной менее 5 миллиметров.

Технология разрезания плитки на электрическом плиткорезе выглядит так:

Перед тем как пользоваться плиткорезом, необходимо разметить плитку.
Уложить плитку на стол плиткореза вдоль настроенной направляющей.
Включить вращение алмазного диска и подачу на него воды.
Аккуратно подвинуть плитку к диску двумя руками. В момент подвода плитки под диск усилие нажима на нее должно быть минимальным. После врезания его можно несколько увеличить. Если надавить на плитки слишком сильно в момент врезания, могут появиться сильные вибрации, и плитка треснет. При выходе алмазного круга во время завершения разрезания необходимо усилие нажима также уменьшить, чтобы не образовалось сколов и неровностей.
Получить аккуратный разрез и отложить плитку в сторону.
Выключить вращение диска и подачу воды.

При работе с электрическим плиткорезом стоит учитывать рекомендации специалистов

Важно, чтобы при выполнении операции плитка была аккуратно и ровно прижата к столу плиткореза, в противном случае появятся вибрации. Также неровное расположение плитки на столе может привести к заеданию лезвия на центральном участке плитки или к захватыванию плитки диском, в результате чего получится неточный разрез, направленный не вдоль разметочной линии

Для точного перемещения плитки необходимо пользоваться направляющими, а также нажимать на плитку двумя руками, если давить на нее одной рукой, то может также получиться неровный разрез.

Не забывайте о периодической замене воды в бачке, так как в нее попадают все продукты резания – пыль и более крупные частички плитки. Они могут привести к загрязнению алмазного диска и последующему его заеданию, которое в самом плохом случае способно привести к поломке диска или плитки. Поломка диска при включенном приводе плиткореза опасна в плане получения травмы работником. Если вы видите, что диск излишне загрязнен или изношен, то следует его заменить на новый. В таком случае у вас получится сделать аккуратный и гладкий разрез.

И для закрепления можно посмотреть видео как пользоваться электрическим плиткорезом на примере Калибр ПЛЭ-200 900.

Сверление керамогранита

Применяя керамогранит во внутренней отделке помещений невозможно обойтись без его сверления. Но чем сверлить керамогранит? Керамогранит сверлится тяжело, ведь он прочный материал. Но небольшие ошибки и недочёты в процессе сверления могут привести к поломке плитке. Поэтому нужно знать не только чем, но и как просверлить керамогранит, сохранив в целости и плитку, и рабочий инструмент.

Сверление керамогранита проводите только с лицевой стороны, потому что, как и при сверлении любой плитки, при выходе сверла оборотная часть отверстия получается со сколами. Если сверлить с лица, то сколы на внутренней части плитки никак не повлияют на свойства и красоту плитки. Для увеличения срока эксплуатации сверла отверстие просверливают на две трети или три четверти толщины плитки. Затем отверстие пробивают резким ударом. Так сверло сохраняет ресурс.

Прежде чем сверлить керамогранит, нужно наметить место и определить необходимый диаметр отверстия. Если диаметр отверстия более 6мм, то следует выполнить сверление сначала меньшим диаметром, а затем нужным. Плитку нужно положить на ровную поверхность, подложив дсп, фанеру или что то подобное, чтобы не испортить напольное покрытие.

Для сверления отверстия любого диаметра лучше применять мощную, малооборотистую дрель. «Долбёжник» при сверлении плитки не нужен. Сверлить нужно на малых оборотах с большим усилием нажимая на дрель. Так уменьшается перегрев сверла возникающего за счёт трения. Сверлить нужно строго перпендикулярно плоскости плитки, так уменьшается износ сверла, чтобы соблюдать перпендикулярность лучше использовать стойку для дрели.

Чтобы сверло не перегревалось, так же как и алмазная коронка по керамограниту, быстро изнашиваются при перегреве. Поэтому нужно следить за их охлаждением. Просто подавайте немного воды на сверло или коронку, вода стечёт на место сверления и охладит плитку и инструмент.

Сверлить керамогранит можно простым сверлом, с твёрдосплавным наконечником,

пером, с алмазным наконечником,

трубчатым сверлом с алмазным напылением

и алмазными коронками.

Всё это пригодно для сверления отверстий в керамограните, рознятся они лишь тем, на сколько отверстий хватит их ресурса.

Механизированное приспособление

Применяется для надрезания по прямой кафеля, керамогранита и плиток горных пород (мрамор, известняк) с последующим надламыванием вдоль канавки. Отдельные модели оснащаются дополнительным приспособлением («балеринка») для выполнения криволинейных линий.

Подразделяются:

Роликовый плиткорез. Предназначен для выполнения раскроя по прямой линии под необходимым углом. Особенность инструмента – перемещение каретки и режущего ролика происходит по гладким направляющим. Опора на втулки.
Ручной плиткорез на подшипниках. Скольжение управляющей режущей каретки осуществляется по силовым рельсам через подшипниковый механизм. Инструмент отличается повышенной точностью реза, длительным сроком службы.

Толщина разрезаемого материала достигает 15~20мм. Длина обрабатываемой плитки 300~600 мм.

Механический и электрический плиткорез

Конструкция

Несмотря на разнообразие производимых моделей, они состоят из общих конструктивных узлов:

Станина. Опорная часть, соединяющая отдельные элементы плиткореза в общий механизм. Плоскость платформы предназначена для фиксации обрабатываемого материала. Конструкция воспринимает усилия, возникающие в процессе реза. Отсюда, узел должен быть прочным, жёстким, не деформироваться от прилагаемых сил. Эти свойства влияют на качество выполняемой обработки, – прогиб основания, вибрация вызовут искривление линии раскроя, выкрашивание кромок плитки.
Направляющие. Определяют линию раскроя, служат опорой для подвижной каретки. Выпускаются модели с двумя трубчатыми образующими или в виде монорельса.
Каретка. Объединяет управляющую рукоять, режущий механизм и опорную лапку.
Рукоять (ручка). Передаёт усилия на резак, определяет направление движения. Узел должен выдерживать значительные силы, прилагаемые к нему при операции раскроя.
Резак – режущий ролик в виде заострённого диска из твёрдосплавной стали. Является сменной частью плиткореза, – затупленный, с выкрашенными краями круг разрушает заготовку. Заточке не подлежит, поэтому меняется на качественное изделие.
Лапка. Прижимает и фиксирует плитку от возможных смещений при обработке.

Подобная конструкция плиткореза пользуется спросом для решения бытовых задач при домашнем ремонте. Усиленное приспособление, оснащённое подшипниками и с дополнительными функциями (угломер, мерная линейка, фиксация к верстаку и т.п.) применяется профессиональными кафельщиками.

С электрическим приводом

Данный тип плиткореза относится к профессиональной серии. Отличается высокой производительностью, мощностью. Глубина реза определяется размером режущего круга. Инструмент является разновидностью циркулярной дисковой пилы с выполнением узкой задачи – раскрой плитных материалов.

Плиткорез: что это такое, его устройство и виды

Что это такое, собственно говоря, видно из названия — устройство для резки керамической плитки. Помимо прямолинейных резов, некоторыми инструментами можно производить фигурную обработку плитки. Все существующие плиткорезы, делятся на два вида: ручные и электрические.

Ручной плиткорез наиболее распространён при обработке керамической плитки как у профессионалов плиточников, так и среди домашних мастеров, практикующих укладку плитки своими руками. Связано это с его относительно недорогой стоимостью и лёгкостью работы с данным инструментом.

Если требуется уложить небольшое количество керамики и толщина её не превышает 20 мм, то работать ручным инструментом будет наиболее рационально. Тем более, что качество реза получается довольно-таки хорошим, при отсутствии лишней грязи и избыточного шума, обязательно присутствующие при обработке плитки электроинструментом.

В настоящее время самый простой и удобный инструмент, позволяющий успешно разрезать плитку на части — это ручной плиткорез.

В свою очередь, ручные приспособления для резки керамических элементов делятся на три подгруппы:

Настольные рамные. Выполнены из жёсткого каркаса в виде рамы, с расположенными на ней направляющими, по которым движется режущий элемент, представляющий из себя валик с острой режущей кромкой.
Кусачки. Чаще всего используются как вспомогательный инструмент при резке керамики. Применяются для образования на плитке фигурных резов под коммуникации или подгонке уже осуществлённых резов. Например, если не удалось правильно выполнить отверстие в плитке под розетку или выключатель, то его легко можно обработать до необходимых параметров, кусачками. Бывают разных видов, отличающихся по размерам и устройством и формой зажимов.
Режущий валик. Довольно редко встречаемый и применяемый для резки кафеля ручной инструмент. Состоит из ручки и режущего элемента в виде валика.

https://youtube.com/watch?v=1TKpwNMIQ7E

Электрические плиткорезы правильно будет использовать при больших объёмах укладываемой плитки или в случае применения керамики с высокими прочностными показателями и толщиной изделия выше 22 мм. Конструкция состоит из стола, на котором расположены направляющие и устройства для крепления фрагментов на инструменте. Бывают разных видов, отличающихся расположением режущего элемента:

Нижнее расположение диска. Двигатель и основная часть диска находятся под станиной. Данные инструменты имеют несложные конструкции и являются более дешевым вариантом электрических плиткорезных станков.
Верхнее расположение. Мотор с режущим элементом располагается над поверхностью стола. Из-за этой особенности, станки имеют большие габариты и массу, но при этом они обеспечивают более точный и качественный рез и высокую производительность.

Как пользоваться плиткорезом: особенности правильной резки плитки
