Классическая компоновка бензопилы
Практически все профессиональные и любительские бензопилы оснащены двухтактными бензиновыми моторами с воздушным охлаждением.
Бензопила Хускварна: основные узлы
Это предполагает наличие одного как минимум цилиндра с ребрами теплоотвода. Система подачи топлива (карбюратор) выполняет функцию смесителя бензина с воздухом. В рабочую камеру сгорания вместе с топливной смесью не должны поступать грязь, пыль, стружка и с целью очистки подаваемого воздуха на пилах установлены фильтры. Производители рекомендуют менять фильтр один раз за сезон. В промежутке между заменами с периодичностью один раз за 10-15 заправок его необходимо очищать.
Для удобства и простоты запуска ДВС в любой бензопиле предусмотрен стартер, который представляет собой катушку с намотанным тросом и ручку. Даже самая мощная бензопила husqvarna оснащается продуманным механизмом запуска.
С целью уменьшения передаваемой на руки вальщика вибрации, на инструменте установлено специальное устройство. Кроме того, данный механизм предотвращает «увод» шины во время распила древесины.
Это интересно: Как самостоятельно провести диагностику и ремонт бензопилы Партнер (Partner)
Можно ли ремонтировать пилу своими руками?
Это самый 1-ый вопрос, возникающий перед обладателем бензопилы Штиль 180, которая по каким-то причинам закончила нормально работать. Ответить на который совершенно точно не получится. Правильным будет сказать: можно, но необходимо ли? Создавать ремонт бензопилы в сервисном центре естественно дороже, чем испытать поправить проблемы своими руками, но пользуясь услугами профессионалов, вы получаете гарантии и уверенность в том, что бензопила будет верно настроена и отрегулирована. Замена насоса требуется только в том случае, у бензопилы штиль 180. В общем, выбор за вами.
Очередной небольшой аспект, касающийся выбора чинить без помощи других либо нет, это то, что для диагностики бензопилы и её предстоящей разборке и ремонта, нужно иметь некие специальные инструменты и определенные познания конструкции пилы. В неприятном случае у вас не получится даже открутить и снять маховик, не повредив при всем этом.
Проводя самостоятельный ремонт пилы, очень нередко обламывают дюралевые лопасти вентилятора, расположенные на маховике. Это происходит так как при разборке не употребляют особый стопор коленвала, а пробуют зафиксировать методом установки отвертки меж корпусом пилы и лопастями маховика, что приводит к грустным последствиям. Гайка маховика имеет суровый момент затяжки, а лопасти хрупкие и не способны выдержать подобного усилия.
Основные причины замены ведущей звездочки
Универсальный ключ – основной инструмент, который потребуются при замене звездочки.
Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:
- заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
- высокий износ звездочки в результате длительной эксплуатации агрегата.
При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:
- использование одной пильной цепи;
- использование нескольких пильных цепей попеременно.
При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.
При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.
Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.
Как избежать преждевременных поломок? Советы по обслуживанию бензопилы
Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.
Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).
Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).
Каждый раз после использования бензопилу необходимо чистить: цепь, шину, воздушный фильтр, корпус, ребра охлаждения, щели и другие пазы очищаем от опилок. После использования пилы переворачиваем шину, чтобы она равномерно изнашивалась, смазываем звездочку (если есть пазы для смазки в передней части пилы).
При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.
Читать статью Правильная эксплуатация бензопилы
Читать статью Советы по обкатке бензопил
Алгоритм разборки пилы Хускварна
Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:
- Верхняя крышка.
- Крышка тормоза цепи и пильной гарнитуры.
- Стартер.
- Маховик и сцепление.
- Передняя рукоятка.
- Карбюратор.
- Масляный насос.
- Двигатель.
В зависимости от модели Хускварны, порядок разборки может немного отличаться.
Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna
Снятие боковой крышки и пильной гарнитуры
Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.
Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.
Стартер
Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

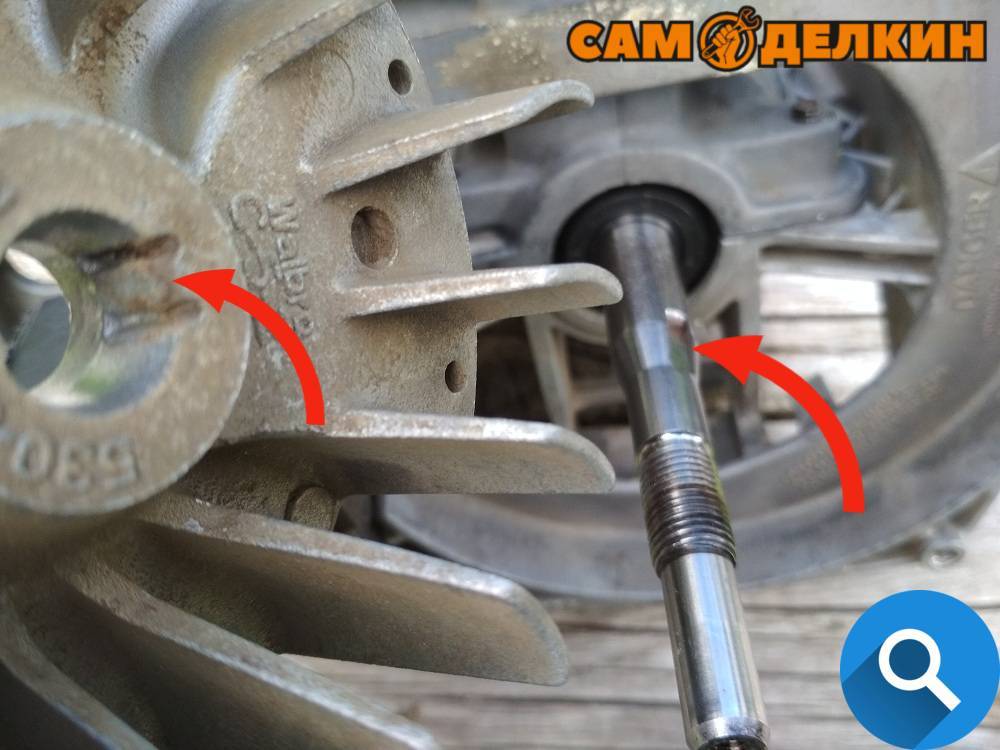

Снятие маховика и сцепления
Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.
Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.
Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:
Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.
Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.
Воздушный фильтр и карбюратор
Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.
Масляный насос
На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.
Двигатель
Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.
После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.
Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.
Что нужно для ремонта Хускварны своими руками
Для проведения самостоятельного ремонта пилы Хускварна, необходимо иметь несколько специфических инструментов, которые можно купить в специализированных магазинах или изготовить самостоятельно. В первую очередь может понадобиться:
- стопор для поршня — необходим для ограничения хода поршня через свечное отверстие. Применяется для того, чтобы открутить гайку маховика и сцепление (при необходимости его можно заменить шнурком от стартера с навязанными на него узелками);
- отвертка регулировочная. На некоторых моделях бензопил Хускварна, регулировочные винты карбюратора выполнены в виде звездочки или полукруга;
ключ для сцепления. В зависимости от модели бензопилы могут использоваться разные виды ключей (можно изготовить из старой головки подходящего размера, обточив её под нужные размеры);
Оригинальный ключ для сцепления
- ключ комбинированный свечной. Применяется для выкручивания свечи бензопилы;
- прибор для измерения компрессии в цилиндре. Необходим для диагностики неисправностей ЦПГ (цилиндропоршневой группы);
- герметик. Потребуется при сборке ЦПГ. Картер двигателя большинства моделей Хускварна устанавливается без прокладки. Для герметизации места установки используется герметик красного цвета, который можно купить в любом магазине авто запчастей;
- ключ Хускварна 10 мм, для снятия винтов гаек крепления карбюратора;
- компрессор с насадкой для продувки. Незаменим при чистке пил.
Совет: При ремонте любых бензоинструментов удобно использовать медицинский зажим и пинцет. Также потребуется иметь набор головок, шлицевую отвертку и набор ключей Torx.
Бензокосилка Хускварна Снять С Редуктора Подшипники Показать
Триммеры и бензопилы
Редуктор триммера – неисправности, предпосылки и методы устранеиия
Редуктор триммера (редуктор бензокосы, редуктор мотокосы) – это механическое устройство, расположенное в нижней части триммера (бензокосы либо мотокосы) и созданное для передачи вращающего момента от мотора к режущему оборудованию под углом 30°, обеспечивая работу режущего оборудования в горизонтальной плоскости (параллельно поверхности земли), также снижая угловую скорость и повышая вращающий момент выходного вала в соотношении 1:1,40 (к примеру, если движок работает на 12 тыс. об/мин., то ножик будет крутиться со скоростью 8,6 тыс. об/мин).
Возможные неисправности редуктора триммера, редуктора бензокосы, редуктора мотокосы
- Неисправность — редуктор триммера очень нагревается. Неисправность редуктора бензокосы и редуктора мотокосы такая же как у триммера. Причины неисправности — отсутствие смазки в редукторе, неподходящая смазка либо необкатанность нового редуктора (когда детали ещё не притёрлись). Ремонт триммера своими руками — добавить смазку в редуктор триммера, поменять смазку либо обкатать триммер в щадящем режиме (выработать три бачка горючего при маленьких нагрузках и с повторяющимися остановками для естественного остывания).
- Неисправность триммера — стук, свободный ход и заедание при вращении вала редуктора триммера, редуктора мотокосы либо редуктора бензокосы. Причины неисправности — разрушение 1-го из подшипников в редукторе триммера из-за отсутствия смазки в редукторе, не соответственной смазки, жёстких критерий эксплуатации триммера, повреждения пыльников на подшипниках при их установке. Ремонт триммера своими руками — заказать у дилера подшипники и поменять их (там стоят два либо три закрытых подшипника) – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».
- Неисправность триммера — редуктор шатается либо слетает с трубы триммера. Причины неисправности — механическое повреждение корпуса редуктора – к примеру, если откололся кусочек корпуса при сильном ударе ножиком о тяжкий металл либо камень (либо если разрушить корпус редуктора, к примеру, молотком при ремонте). Ремонт триммера своими руками — поменять корпус редуктора. Либо, если откололся маленький кусочек, сделать железный хомут, стягивающий место разлома. Ремонт бензокосы своими руками аналогичен ремонту триммера.
- Неисправность триммера — редуктор на трубе не зажимается. Как указывает практика, совершенно редуктор не слетает с трубы, но на теоретическом уровне — он может слететь с трубы совместно с вращающимся ножиком. Неисправность бензокосы подобна триммеру. Причины неисправности триммера — износ места посадки редуктора на трубе (истёрся алюминий трубы под редуктором). Ремонт триммера своими руками — подмотать матерчатую изоленту на трубу под редуктор либо поменять трубу.
- Неисправность триммера — ножик триммера совершенно не стал крутиться (с соответствующим железным звуком) либо перестаёт крутиться при больших нагрузках (с жестким грызущим звуком). Причины неисправности — износ зубьев на конической шестерне в редукторе триммера. Ремонт триммера своими руками — поменять пары конический шестерён (заменяется пара) в редукторе – подробнее см. ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».
Как разобрать редуктор триммера
Для того, чтоб разобрать редуктор триммера, нужно.
- Снять редуктор с трубы, ослабив под редуктором два стяжных болта.
- Вымыть редуктор щёткой, к примеру, в бензине без масла и просушить.
- Круглогубцами свести концы стопорного кольца и вытащить его.
- Таким же образом извлечь и 2-ое стопорное кольцо.
- Потом нужно очень подогреть корпус редуктора триммера, редуктора мотокосы либо редуктора бензокосы фабричным (техническим) феном при температуре выходящего воздуха в 600°С.
- После этого сильными ударами деревянного бруска по высшей части корпуса редуктора, вышибить ведомый вал с подшипником и шестерней (поначалу стоит испытать вышибить подшипники без нагрева). Ударять нужно только из дерева бруском, потому что железным, к примеру, молотком можно разбить корпус.
- Таким же образом извлекаем и ведущий вал с подшипником и шестерней (очень нагреваем место, где посиживают подшипники и ударами деревянного бруска по корпусу соосно вала, выбиваем вал с 2-мя подшипниками и шестерней). Как разобрать редуктор триммера, редуктор бензокосы и редуктор мотокосы. Чтоб не нагревать, можно испытать использовать съёмнк.
Как работает механизм
Таким же образом организованы почти все инструменты и зарубежные (Husqvarna, Makita, Shtil, Partner 350) и китайские бензопилы, а также отечественные (дружба, уральские). Поэтому найти причину, по которой устройство не запускается и не останавливаться, не очень сложно.
Есть четыре элемента, в которых могут возникнуть проблемы:
- Топливо, за которое отвечает карбюратор;
- Смазка;
- Воздух, который поступает через воздушный фильтр;
- Искра, качество которой зависит от блока зажигания.
Все они зависят друг от друга и взаимодействуют друг с другом. Если какой-либо элемент работает неправильно, пила перестает работать.
Начнем с того, что все инструменты настроены по-разному. горячие и холодные. За этот процесс отвечают два часто используемых механизма.
Не забудьте посмотреть, что написано в руководстве пользователя. В нем говорится, что когда вы включаете, вам необходимо убедиться, что тормоз аварийного останова зафиксирован. Но запустить пилу с тормозом намного сложнее, поэтому иногда лучше не включать тормоз.
Как вы можете видеть из руководства, внутри корпуса есть топливный бак и двигатель, а снаружи. секция пилы (шина с цепью), ручка и стартер.
Сначала нам нужно выяснить, как именно инструмент не запускается. Например, пила начинается, но сразу бросается в глаза или теряет силу работы, качество режет.
Как можно отшлифовать шейку коленчатого вала вручную
Был у меня один такой случай в практике, когда отшлифовал шатунную шейку в ручную без станка. Как-то приехали к моему другу родственники за 1200км. Как движок в их ВАЗ 2114 застучал уже в гостях из-за того что когда выезжали на природу ударили поддон о камень. Погнули поддон и вмятина перекрыла подачу масла в маслоприемник, масло шло, но очень слабо из-за чего и застучал второй шатун.
Притащили мне эту машину в пятницу вечером, и друг просит, Сергей я тебе буду помогать но родственникам надо обязательно уехать в воскресенье. Говорю ему, так завтра суббота и мастерская не работает по расточке коленвалов, он меня просит придумай как можно сделать без станка, говорю ему я вечером подумаю а завтра постараюсь сделать. За вечер вариантов 10 придумал, но остановился на одном, как мне показалось самым быстрым и удобном.
Отшлифовал шейку коленвала так.
Снял поддон не снимая двигателя с машины, раскрутил застучавший шатун, посмотрел на вкладыши, они оказались стандартные, полез в свою кучу металлолома и нашел неплохие вкладыши 0,25. Заткнул отверстия в шейки коленвала тряпкой, вставил вкладыши в шатун и хорошо их намазал притирочным порошком для клапанов, слегка притянул шатун на шейке коленвала. Выкрутил все свечи и стал гонять коленвал стартером, погонял минуты две с перерывами, опять снял подушку с шатуна и снова намазал притирочный порошок, опять притянул подушку шатуна, и также начал гонять стартером. Так я делал до тех пор пока подушка шатуна не села на шатун полностью, затем снял подушку и тряпкой в бензине удалил весь притирочный порошок с коленвала и вкладышей шатунов, вытащил с шейки коленвала тряпку, смазал вкладыши чистым маслом, закрутил шатун как положено, проверил, стартер крутит. Выровнял поддон и маслоприемник, поставил все на свои места, завел движок, он прекрасно заработал.
На следующий день уехали родственники друга домой, и машина их не подвела, и на ней еще ездили пол года, а потом продали, и коленвал не ремонтировали.
Способы, помогающие продлить ресурс цепной звездочки
Чтобы увеличить ресурс ведущей звездочки необходимо придерживаться следующих правил:
- Эксплуатировать около 3 цепей.
- Проводить техобслуживание подшипника звездочки. Следить, чтобы он всегда был смазан качественной смазкой. Отлично подойдет стандартный смазочный материал от
Если вы хотите сэкономить и самостоятельно заточить звездочку, то лучше этого не делать. Ее стоимость не так велика, а попытка восстановить деталь своими руками может обернуться против вас. Специалисты рекомендуют не экономить на этом и при первых признаках износа, приобретать и ставить новую звездочку.
Технические характеристики бензопилы Husqvarna 240
Основой пилы Хускварна 240 является 2-тактный двигатель с карбюратором. Работает на бензиново-масляной смеси. Моторесурс увеличен за счет усовершенствований кривошипно-шатунного узла и специального покрытия цилиндра. Экономия топлива снижена на 20% благодаря инновационной системе X-Torq, которая также снижает вредность отработанных выхлопных газов. Вместительный бак для топлива и небольшой расход горючего продлевают время работы инструмента, без перерыва на дозаправки.
В остальном пила имеет такие технические характеристики:
- производительность – 2 л. с.;
- шаг цепи – 3/8 дюйма;
- вместительность бака для горючего – 300 мл;
- бачок для масла – 200 мл;
- длина шины – 40 см;
- вес – 4,7 кг.
Как увеличить рабочий ресурс муфты?
При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.
Как видно на фото, звездочка находится за сцеплением.
У других бензопил, звездочка может находиться с наружной стороны сцепления.
Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.
К этим рекомендациям относятся:
- регулярная смазка деталей муфты;
- своевременная очистка механизма от пыли и засохшего масла;
- эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
- избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.
Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.
Его основными конструктивными элементами выступают:
- барабан;
- звездочка;
- пружины.
Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.
Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.
В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.
При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.
Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.
Муфта бензопилы
Сцепление устройства для обработки древесины является центробежным не срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся не прижимаются к барабану, таким образом заставляя вращаться цепь.
Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. В любом случае эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр не ремонт.
