Как поменять сальник редуктора мотоблока

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

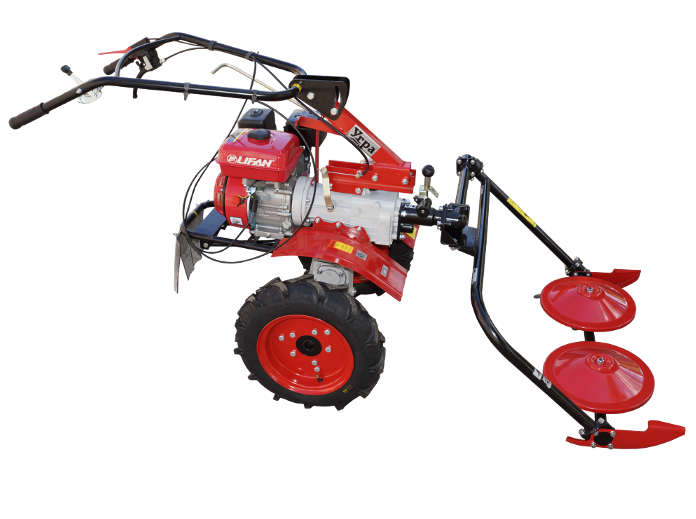

Преимущества мотоблоков Угра

«Угра» относится к классу тяжелых мотоблоков российского производства. Агрегат разработан калужским производителем мототехники «Кадви». Заводская гарантия на изделие дается на срок 24 месяца.

Машины данной линии зарекомендовали себя как надежные, функциональные, безопасные машины, которые облегчают труд фермера и позволяют сократить время, проведенное за обработкой земельных угодий.

Помимо основной функции — работы с почвой — «Угра» можно использовать, как снегоуборщик, устройство для сбора и вывоза мусора, выкапыватель картофеля и прочих корнеплодов, и даже земляной бур при использовании соответствующего навесного оборудования.

Существует множество модификаций мотоблока «Угра», однако каждую из них объединяют определенные особенности.

Далее подробнее о том, какие эксплуатационные преимущества есть у данной серии:

шестеренчатый редуктор и коробка передач;
регулируемая колонка руля (по горизонтали и вертикали);
два вала отбора мощности (позволяют присоединять дополнительное оборудование, используемое редко — насосы, буры, дробилки кормов);
мощные двигатели отечественного или зарубежного производства (в зависимости от модификации: Кадви, Вангуард, Хонда, РобинСубару, Лианлонг, Лифан, ДМ, Интек);
мощность от 5,5 до 7 лошадиных сил (в зависимости от модели мотоблока и типа двигателя).

Кроме плюсов технического оснащения, мотоблок «Угра» обладает также рядом других преимуществ, в том числе:

компактностью и простотой сборки и перевозки;
большой мощностью работы из-за внушительного веса;

К составляющим частям агрегата относятся:

органы управления,
трансмиссия,
силовая часть,
культиватор,
крылья с надкрылками,
сошник и сцепка, колеса.

Фрезы могут быть добавлены в комплект при заявке перед покупкой (по желанию покупателя).

Силовая часть и трансмиссия сцеплены между собой, к ним крепятся рулевая часть, сцепка, сошник, колеса и крылья, а также колеса или культиватор. В некоторых модификациях в комплект входят два защитных диска на фрезы.

Устройство редуктора для мотоблока

Прежде чем выяснить, как осуществлять ремонт редуктора мотоблока, необходимо более подробно ознакомиться с его конструкцией. Он представляет собой один из наиболее важных элементов этого сельскохозяйственного приспособления. Он предназначен для передачи вращательных движений от силового агрегата устройства к используемому оборудованию.

Стандартный редуктор китайского мотоблока либо его отечественного аналога предусматривает наличие следующих узлов:

система переключения передач;
сцепление;
рычаг, с помощью которого осуществляется активация пониженной/повышенной передачи.

Шестеренчатый редуктор Необходимо отметить, что большинство моделей, представленных в продаже, можно условно разделить на 2 группы по их ремонтопригодности. Первую составляют бюджетные устройства, отличающиеся небольшим сроком службы и низким качеством комплектующих, что делает ремонт подобного оборудования нецелесообразным.

Вторую составляют разборные конструкции различного ценового сегмента, которые благодаря своим особенностям позволяют быстро выполнить дефектовку и заменить испорченную деталь. Следует отметить, что качественный редуктор после выполнения ремонта способен прослужить несколько лет без каких-либо нареканий.

Классификация редукторов

В продаже представлено множество моделей этого узла, в связи с чем возникла необходимость их классификации. Существующие виды преобразователей существенно отличаются друг от друга по типу конструкции и основными рабочими элементами. Самыми востребованными среди потребителей считаются:

цепные модели. Предусматривают использование одной или нескольких цепей в качестве передающего узла. Ведущими элементами являются крупная и средняя звезда. Отличается простой, надежной конструкцией;
реверсивные устройства. Оборудованы реверсивным механизмом, однако не способны на высокую скорость движения;
ременное оборудование. Наиболее простые, доступные по стоимости изделия. Для передачи движения используется ремень, а также шкив, на который он закреплен;
шестеренчатый редуктор. Повсеместно используется в конструкциях тяжелой сельскохозяйственной техники, отличается низким шумом во время работы, скромными габаритами и длительным сроком службы.

Обязательно почитайте: Мотоблок Беларус 09н

Нередко в самодельных устройствах используется редуктор мотокультиватора червячного типа, получивший широкое распространение благодаря внушительному рабочему ресурсу, высокой надежности даже при интенсивных нагрузках. Аналогичными преимуществами обладает угловой редуктор, нагрузка на который напрямую зависит от качества смазки, а также температуры при работе.

Другим популярным вариантом являются понижающие модели, которые предназначены для эффективного снижения оборотов при пропорциональном увеличении мощностных показателей техники

Это крайне важно в тех случаях, когда требуется использовать навесное оборудование на невысокой скорости движения, что позволит повысить качество работ

Схема редуктора

Разборка редуктора мотоблока каскад

Разборка и сборка редуктора мотоблоков Ока, Нева, Каскад (МБ-1)

Разборка и сборка редуктора МБ-1

Редуктор мотоблока МБ-1 является основой, на которой устанавливаются другие узлы и агрегаты мотоблока. Потому для проведения ремонта редуктора с разборкой нужно разобрать мотоблок, зачем демонтировать движок, управляющую колонку, поддон, крепления со шкивами ремней фронтального и заднего хода, шкив редуктора, колеса.

Перед разборкой редуктора очистите его от грязищи, слейте масло.

Снимите крутящуюся головку с ручки переключения передач, выбив узкой выколоткой удерживающий ее штифт.

Выкрутите стопорный винт одиннадцать (6) и снимите с вала переключения семь втулку девять и пружину 10 фиксатора.

Отверните болты семнадцать (5), крепящие половины корпуса, потом стяжные болты семь (2 шт.) и 10.

Положите редуктор на левую половину корпуса, при помощи узкой отвертки либо ножика аккуратненько, чтоб не разрушить прокладку, расстыкуйте половины корпуса редуктора и снимите правую половину. Простановочные шайбы стяжных болтов оставьте на блок-звездочках.

Примечание. Рекомендуется снимать с редуктора только дефектные детали, не разбирая редуктор вполне.

Для разборки механизма переключения передач снимите с вала переключения семь (6) стопорное кольцо б, обеспечив свободный ход звездочек 31. 30 два (5). Вытащите шплинт три (6) из резьбы ручки один переключения, выкрутите ее (против часовой стрелки) из сухаря восемь и вытащите ручку и сухарь из вала.

Снятые детали помыть, дефектные поменять. Манжеты вала переключения подменяйте после его снятия с редуктора.

Собирайте редуктор в оборотной последовательности. На стыковочные поверхности половин корпуса нанесите узкий слой герметика.

Соединение половин корпуса начинайте с центральных стяжных болтов семь и 10 (5), потом болтов крепления половин, начиная от средней части редуктора с поочередным переходом затяжки болтов к краям.

Перед конечной затяжкой болтов проверьте плавность хода передвигающихся частей редуктора.

5. Редуктор мотоблоком МБ-1 (продольный разрез): один — ручка переключения; два — половина корпуса правая; три — прокладка; четыре — цепь (34 звена); 5 — пробка; 6 — палец; семь — болт; восемь — угольник правый; девять — блок звездочек 2-ой; 10 — болт; одиннадцать — палец; двенадцать — цепь (30 звеньев); тринадцать — блок звездочек 3-ий; четырнадцать — палец; пятнадцать — подшипник; шестнадцать — вал выходной; семнадцать — болт М6; восемнадцать — крышка; девятнадцать — манжета; 20 — подшипник; 20 один — цепь (28 звеньев); 20 два — половина корпуса, левая; 20 три — угольник левый; 20 четыре — цепь (36 звеньев); 20 5 — блок звездочек 1-ый; 20 6 — цепь (46 звеньев); 20 семь — вал переключения (входной вал); 20 восемь — манжета; 20 девять — подшипник; 30 — подшипник; 30 один — звездочка (первой передачи); 30 два — звездочка (2-ой передачи).

Внутреннее устройство редуктора показано на 6-40.

6. Вал переключения: один — ручка переключения; два — кольцо уплотнительное; три — шплинт; четыре — звездочка; 5 — шайба: 6 — кольцо; семь — вал переключения; восемь — сухарь переключения; девять — втулка; 10 — пружина фиксатора; одиннадцать — винт стопорный

Ремонт редуктора своими руками

Легкая ремонтопригодность — одна из причин, по которым сельскохозяйственные агрегаты Каскад завоевали свою популярность. При эксплуатации этих мотоблоков не составляет особого труда самостоятельно производить настройку и ремонт практически любой его детали.

Наиболее частой причиной неисправности является износ деталей, что происходит рано или поздно естественным образом. Чтобы увеличить срок службы устройства, рекомендуется в процессе эксплуатации по мере надобности настраивать и производить технические осмотры с необходимой периодичностью.

Рассмотрим наиболее часто встречающиеся поломки:

неполадки со свечами (окисление, отходят контакты, изменилась форма зазора);
недостаточный уровень масла;
износ прокладки цилиндра;
загрязнение топливной системы (в результате — затруднение попадания топлива в карбюратор);
ослабло натяжение цепи или ремня.

В результате неисправностей в различных частях устройства возможно несколько вариантов сбоев в работе. Рассмотрим их внимательнее:

Чрезмерный нагрев трансмиссии в процессе эксплуатации — неисправность, к которой приводит износ подшипников или проблемы с маслом (низкий уровень или низкое качество). Чтобы исключить перебои в работе из-за масла, следует произвести его замену. Если неисправность осталась, необходимо разобрать трансмиссию, произвести осмотр подшипников и заменить те, которые пришли в негодность.
Неравномерный ход агрегата при стабильной работе мотора — проблема, как правило, связанная с износом протекторов

Здесь важно учитывать, что работать на стертых протекторах нельзя. Если же с протекторами все в порядке, возможна проблема неравномерного давления на каждое из колес.
Вибрация мотоблока в процессе работы — неисправность, которая встречается, если присоединенное к агрегату оборудование плохо зафиксировано

Чтобы этого избежать, перед началом работы необходимо удостовериться в том, что соединения болтами произведены правильно и надежно.

Еще одна проблема, которая иногда встречается, — трудности при запуске двигателя. Причин для этого может быть несколько, и чтобы установить, какая именно мешает корректной работе агрегата, необходимо провести его проверку по следующей схеме:

осмотреть внешний вид устройства и убедиться в отсутствии повреждений;
убедиться в том, что топливный бак заполнен более чем наполовину и качество бензина соответствует требуемому производителем;
поместить мотоблок на ровную горизонтальную поверхность;
убедиться в том, что система подачи топлива работает корректно;
проверить систему зажигания — убедиться в том, что подача искры производится;
проверить работу карбюратора, при необходимости произвести коррекцию топливной смеси.

Редуктор для мотоблока Нева

Обработка земельного участка для современных огородников уже не представляет такой большой проблемы, как это было в недалеком прошлом. В продаже появилась такая универсальная техника, как мотоблоки, которые значительно облегчают жизнь агрономам и садоводам.

Мотоблоки Нева — это одни из лучших агрегатов в своей линейке. Они надежны, долговечны и многофункциональны. Вы сможете и обрабатывать землю, и ухаживать за растениями, и собирать и перевозить урожаи, мусор.

Здесь мы вам расскажем про редуктор для мотоблока Нева, о его устройстве, ремонте. Это один из самых значимых элементов в любой машине, поэтому если вы желаете, чтобы он прослужил долго и без поломок, вы должны знать все тонкости его устройства, а также причины неисправностей и методы их ликвидации.

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

Ежедневные работы до и после эксплуатации.
Замена масла.
Плановый осмотр.
Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
проверить надежность болтовых соединений;
проверить давление в шинах.

После эксплуатации необходимо:

хорошенько очистить и вымыть мотоблок;
просушить в тени;
смазать все узлы и механизмы;
поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

в баке закончилось топливо;
уровень масла в картере ниже нормы;
система зажигания мотоблока Ока требует регулировки, или вышла из строя;
требуется регулировка карбюратора;
фильтры засорены и требуют замены;
свечи зажигания сгорели, закоптились или подмокли;
сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

ослаб тросик сцепления;
необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
произвести регулировку механизма разобщения полуосей;
проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

Z(0) 1400 I;
Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

на руль ставится кнопка;
генератор крепится к мотоблоку;
в передней части моторизированного устройства закрепляются фары;
посредством проводов, производится соединение от кнопки к генератору и к фаре;
производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктордля мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Как поменять сальник

Владельцам мотоблоков нередко приходится сталкиваться с поломкой сальников — простой неисправностью, которую можно быстро устранить. Для этого потребуется выполнять ряд несложных манипуляций:

Демонтировать фрезы с вала, очистить их от загрязнений.
Снять крышку, открутив соответствующие болты.
Смонтировать новый сальник.

Своевременное выполнение подобной процедуры крайне важно для корректной работы агрегата, поскольку неисправность сальника приводит к интенсивному вытеканию масла, что может привести к более серьезным проблемам
