Замена вала редуктора мотоблока

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

  1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
  2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
  3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Нюансы применения

Чтобы пользователю приходилось как можно реже сталкиваться с поломкой мотоблока, требуется следить за работой не только двигателя, но и редуктора. Специалисты дают свои советы относительно того, какие основные требования необходимо соблюдать во время эксплуатации.

Важно использовать только качественное масло, а вместе с тем регулярно проверять его наличие внутри элемента. По ГОСТу для этого редуктора идеально подходит ТАД-17И или аналог, который также легко можно найти в магазинах – ТАП-15В.
Проводить полную замену масла следует через установленные производителем мото-часы

В инструкции для пользователей указано, что замена должна производиться через 30 часов после первого запуска мотоблока, а впоследствии – через 150 часов.
Если мотоблок ставится на консервацию, то все рабочие жидкости из него удаляются, а необходимые подвижные элементы смазываются.
Периодически от пользователя требуется проверять степень натяжения цепи редуктора. Если она провисает, то ее заменяют новой, поскольку ремонту данный элемент не подлежит.
Замена сальника может производиться самостоятельно, благодаря полностью разборной конструкции описываемого агрегата.

Состав

В состав редуктора мотоблока входят следующие важные части:

  • винты;
  • подшипники;
  • оси;
  • звездочки;
  • корпус;
  • втулки;
  • рычаги переключения;
  • зубчатые колеса;
  • вал;
  • муфта;
  • полуоси;
  • плата;
  • пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Сколько масла заливать в редуктор мотоблока

При работе мотоблока необходимо поддерживать постоянный уровень масла в редукторе. При несоблюдении этого простого правила остатки смазочного вещества могут закипеть и заклинить детали. Масло заливают только качественное. Даже при постоянном поддерживании уровня случаются поломки. При цепной передаче рвется или вытягивается цепь. Если снаружи появляются следы масла, это признак протечки сальников. Изношенные детали требуют замены аналогичными. Лучше приобрести их от зарекомендовавшего себя с хорошей стороны производителя.

Редуктор обеспечивает бесперебойную работу мотоблока, продлевает срок его службы и увеличивает эффективность использования агрегата. В этом деле хорошим помощником является смазка его деталей. Для смазки заливается трансмиссионное масло. Возможная его марка — ZIC 10W40, Super Т-3. Уровень масла определяется таким способом:

  • нужно взять проволоку длиной примерно 70 см вместо щупа и согнуть ее в дугу;
  • вставить в отверстие для заливки до упора;
  • вытащить самодельный щуп обратно;
  • проволока должна быть смазана маслом на длину около 30 см.

Этот уровень принято считать нормой. Если масла мало, нужно долить его до нормы. В купленном редукторе уровень должен быть указан в инструкции. Китайский мотоблок может продаваться без масла.

Особенности

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Редуктор для мотоблока своими руками

  • Прямая и косая отвертка;
  • Ножовка для распиливания металла;
  • Пассатижи или плоскогубцы;
  • Тиски.

Порядок изготовления редуктора для мотоблока выглядит следующим образом:

  1. В первую очередь нужно сделать корпус механизма. Для этого возьмите несколько стальных пластин и сварите их между собой в виде короба. Чтобы сэкономить время также можно взять корпус от вала мотоцикла «Урал» и немного доработать его;
  2. Для изготовления редуктора также понадобятся шестерни. Их можно взять от старой бензопилы «Дружба». Главное, чтобы каждая шестерня имела целые зубья, иначе самодельный механизм работать не будет;
  3. Отрежьте наконечник в одном из валов и просверлите отверстие;
  4. С другой стороны редуктора установите второй вал, и присоедините к нему обойму и подшипники;
  5. В конце выходной вал потребуется соединить со шкивом.

Изготовленный в домашних условиях редуктор для мотоблока имеет простую конструкцию, благодаря чему ремонт механизма можно выполнить за 20–30 минут.

Как обслуживать мотокультиваторы самостоятельно (в домашних условиях)

Сервис культиватора в домашних условиях вполне выполнимое задание, оно под силу тем потребителям, которые имеют в запасе хоть немного технических знаний и навыков.

По своей конструкции мотокультиватор не является чем-то невообразимо сложным. У него имеется двигатель, редуктор и рама. Это основные части. Есть еще ручки для удерживания во время работы и система управления. А теперь остановимся подробней на каждой части механизма и разберёмся в их сервисном обслуживании.

Рама – это наиболее прочная и тем самым надёжная часть культиватора. На ней крепятся двигатель и редуктор, а также ручки управления и переноски. Желательно после каждой эксплуатации приводить раму в порядок и удалять с неё части почвы, тогда материал будет значительно меньше портиться. Следует позаботиться об установке на раму защитных щитков. Благодаря им вы будете ограждены от возможных травм, например, случайно отскочившим от фрезы камушком или внезапно порвавшимся ремнём редуктора. Ещё во время работы, земля от фрезы летит как на раму, так и на двигатель с редуктором, а это чревато поломкой.

Редуктор в культиваторе может быть червячным или цепным (в мотоблоках он шестеренчатый). В любом редукторе применяются жидкие смазочные вещества

Чтобы работа редуктора была безотказной, необходимо уделять внимание стыкам на корпусе, чтобы масло не подтекало, если такая неприятность существует, стоит подтянуть крепёжные соединения. Не забывайте через каждые два сезона менять грязное масло на чистое

После использования техники необходимо чистить редуктор и его сапун (узел для удаления избыточного давления в атмосферу). Перемещать оборудование нужно вертикально, тогда не будет вытекать смазка из редуктора (через сапун).

Двигатель передаёт вращение на цепной редуктор способом ременной передачи, поэтому следите за её ремнём, как только увидите свисающие нити или трещины на нём, меняйте без замедления. А при смене ремня проведите за одно и чистку пазов (бензином) шкивы посадки ремня. На саму передачу советуем установить кожух для защиты.

Лучше работать в условиях сухой почвы, ведь работая с влажной почвой, нагрузка на культиватор сильно повышается, а это негативно сказывается на работе червячного редуктора. Если учесть факт того, что в мотокультиваторах с таким редуктором рамой служит корпус от редуктора, то траты на последующий ремонт могут равняться цене за новый агрегат.

Двигатель – это одна из основных частей культиватора, можно сказать его сердце. В основном монтируются четырёхтактные моторы (бензиновые). Они собираются особенным способом, чтобы был обеспечен лёгкий доступ ко всем важным системам управления (требующие частого ухода): системе топлива, смазочной системе, системе зажигания и охлаждения. Техобслуживание двигателя – самый важный момент, поэтому ниже мы рассмотрим его подробнее.

Ручки

Обращайте внимание и на ручки, за которые держитесь при управлении, их прорезиненные накладки со временем изнашиваются, поэтому вовремя меняйте или укрепите старые при помощи изоленты

Трос. Все приборы для управления обязательно должны быть тщательно отрегулированы, если они не поддаются регулировке, то нужно проверить целостность и надёжность подключения привода (в основном это трос в оплётке). Если культиватор находиться в местах влаги, то трос вполне может потерять способность перемещения в оплётке. Тогда трос заменяют новым или же разбирают оплётку, очищают от коррозии и смазывают трос.

Особенности

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

  1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
  2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
  3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Как устроен редуктор мотоблока

Редуктор, который часто называют преобразователем, представляет собой механизм, который перерабатывает крутящий момент мотора и передает его на вал отбора мощности мотоблока. Происходит это с помощью набора зубчатых колес, находящихся в прочном металлическом корпусе. Редуктор и качество его деталей влияют на сроки эксплуатации агрегата для выполнения сельскохозяйственных работ

Поэтому при покупке мотоблока в магазине следует обращать большое внимание на его комплектующие элементы, в том числе и устройство редуктора

Редуктор бывает разборным и неразборным. Последние модели устанавливаются на мотоблоки бюджетного типа. Детали в них дешевые, ремонту не подлежат. При неисправностях нужно заменять редуктор. При нормальной эксплуатации срок их службы измеряется 1-2 сезонами. На дорогой технике двигатель оснащен преобразователем разборной конструкции. Он исправно служит несколько сезонов. При поломке отдельных частей просто заменяется вышедшая из строя деталь.

Преобразователь любого типа может включать в свой состав:

  • корпус (разборный или нет);
  • шестерни и валы;
  • звездочки;
  • ремни или цепи;
  • подшипники.

С помощью перечисленных деталей производится передача движений от мотора к навесным орудиям. Цепь надевается на звездочки, ремень — на шкивы. Самые простые механизмы оснащаются ременной передачей. Их же считают самыми слабыми и ненадежными. При большом крутящем моменте ремни проскальзывают и слетают со шкивов. Но такая конструкция благоприятно сказывается на валу двигателя. Проскальзывания ремней можно избежать, если поменять их на зубчатые. При этой замене нужно поменять и шкивы.

Полная характеристика мотоблока Пахарь, обзор моделей


Автомеханик, специализируется на С/Х технике Действие техники направлено на выполнение задач, связанных с сельскохозяйственными и коммунальными работами. При сборке данного механизма применяются качественные и проверенные детали и узлы. На каждую модель назначается свой ответственный, который следит за ходом выполнения работ при сборке. Мотоблоки Пахарь отличаются маневренностью, малым весом и отличной производительностью, к тому же каждый образец нумеруется. Поэтому при возникновении спорных вопросов в течение эксплуатации техники можно точно отследить весь путь рождения мотоблока.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Как поменять сальник

Владельцам мотоблоков нередко приходится сталкиваться с поломкой сальников — простой неисправностью, которую можно быстро устранить. Для этого потребуется выполнять ряд несложных манипуляций:

  • Демонтировать фрезы с вала, очистить их от загрязнений.
  • Снять крышку, открутив соответствующие болты.
  • Смонтировать новый сальник.

Своевременное выполнение подобной процедуры крайне важно для корректной работы агрегата, поскольку неисправность сальника приводит к интенсивному вытеканию масла, что может привести к более серьезным проблемам

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Виды нарушений в КПП и способы их исправления

Если механизм автоматической коробки передач перестал нормально функционировать, то при этом могут наблюдаться следующие виды неполадок:

  1. Нарушение кинематической связи внутри редуктора.
  2. Самопроизвольное включение передач или отсутствие их фиксации.
  3. Течь масла на валу переключения.
  4. Нарушение функции механизма разобщения полуосей.
  5. Отсутствие переключения передач.
  6. Заклинивание редуктора.

При нарушении кинематической связи внутри редуктора или обрыве звездочки в блоке необходимо разобрать редуктор, чтобы заменить проблемную звездочку. Причиной течи масла на валу переключения может оказаться излишек масла в редукторе, поэтому необходимо проверить уровень масла. При обрыве сварочного соединения шестерни, разобрав редуктор, меняют блок-вал. Слив излишки масла, следует проверить степень изношенности рабочей кромки манжеты на валу переключения, разобрать редуктор и заменить деталь.

Причиной отсутствия фиксации передач или их самопроизвольного выключения является нарушение регулировки механизма переключения передач. Делая ремонт, следует ослабить винты крепления платы механизма переключения.

После этого включают первую передачу и затягивают винты крепления платы. К примеру, сделав минитрактор своими руками, обязательно необходимо следить за правильностью регулировки привода, изменяя натяжение тросика управления разобщением полуосей. Чтобы исправить поломку какого-либо элемента привода разобщения полуосей внутри редуктора, следует разобрать редуктор, заменив сломанные детали.

Если обнаружена сломанная пружина или изношенные фиксаторы платы механизма переключения, следует сделать замену испорченных деталей, выполнив регулировку переключения передач. Если оно отсутствует, может оказаться разрушенным сухарь переключения или срезанным резьбовой кусок ручки переключения. После разбора редуктора потребуется осуществить замену дефектных деталей. При отсутствии переключения передач следует разобрать редуктор и поменять изношенную вилку переключения передач. Если причиной заклинивания редуктора стал обрыв цепи, то следует его разобрать, а цепь заменить.

Замена масла в двигателе

Порядок проведения процедуры по замене масла в моторе:

  1. Установить транспортное средство на ровной поверхности.
  2. Дать двигателю остыть. Это поможет измерить уровень залитого масла.
  3. Провести очистку области вокруг пробки-щупа, которая находится на левой боковой части двигателя.
  4. Залить масляную жидкость до максимальной отметки (рекомендуемое масло — ТАД-17И, ТАП-15В).
  5. Чтобы определить уровень, до которого была залита топливная жидкость, нужно воспользоваться мерными щупами. Для этого потребуется взять сухую пробку-щуп и вставить ее в разъем для заливки масла. По оставшемуся следу можно определить, до какого уровня была залита жидкость.
  6. При избытке масляной жидкости начинается течь, которая может привести к неполадкам в работе мотоблока.

Как поменять сальники на мотоблоке?

Сальники используемого в хозяйстве мотоблока – это расходный материал, требующий регулярной замены. Менять эти детали необходимо при первом признаке вытекания масла с редуктора мотоблока, в противном случае масло полностью вытечет с механизма, из-за чего последний будет поддаваться повышенному износу.

Замена сальника мотоблока выполняется в такой последовательности:

  1. Сначала нужно снять с вала мотоблока фрезы и тщательно очистить встроенный вал от скопившейся грязи, мусора и остатков масла;
  2. Далее необходимо открутить болты крепления крышки установленного редуктора, обстучать крышку и аккуратно снять ее;
  3. После этого потребуется вытащить старый использованный сальник, вместо него поставить новый, а по краям разъема нанести тонкую полосу герметика;
  4. Вся последующая сборка фрез на вал мотоблока выполняется в обратном порядке.

Все рассмотренные выше методы по выбору масла, смазке и замене сальников подходят для мотоблоков производства брендов Нева МБ-1 и МБ-2,Фермер, Каскад и Ока. Редукторы в этих мотоблоках обладают простой конструкцией, что позволяет выполнить их обслуживание даже начинающему фермеру.

Редуктор Нева МБ 2 – Устройсво редуктора Нева МБ-2,чертежи и описание.

Регулировка и размеры ремня

Клиновый ремень на мотоблоке помогает агрегату осуществлять движение вперед и назад. Когда соскакивает приводной ремень, техника перестает корректно функционировать.

Для того чтобы определиться с размером данной детали, необходимо замерить промежуток от шкива к роликам. Рекомендуемые параметры ремня: ширина — 0,85 см, высота — 0,6 см.

Чтобы натянуть ремень, необходимо проделать следующие манипуляции:

  • Извлечь кожух.
  • Ослабить винт натяжения штатной ременной детали.
  • Отодвинуть все винты, которые удерживают кронштейн на корпусе мотоблока.
  • Вытащить старую запчасть и выполнить настройку шкивов.
  • Место между деталями протереть и продуть штанги.
  • Установить новый ремень, один конец которого должен быть соединен с валовой частью, а другой — со шкивом.

Замена сальников редуктора

Причиной поломки редуктора могут стать неправильно функционирующие сальники. Поэтому ремонт редуктора мотоблока Нева может включать в себя следующие действия:

  • Демонтаж фрез с валовой части.
  • Очистка вала и крышки от загрязнений и остатков масляной жидкости. С крышки следует снять все винты и промыть их.
  • Заменить старую запчасть на новую и протереть весь механизм насухо.
  • Вернуть крышку на место и зафиксировать ее болтами.

В некоторых случаях необходимо разобрать редуктор:

  • Снять головку с рукоятки переключения передач.
  • Убрать с валовой части втулку и пружину.
  • Снять все винты и затяжные болты.
  • Воспользовавшись тонкой отверткой или ножом, снять правую половину данной детали.
  • Снятые запчасти нужно промыть, а неисправные — заменить.
  • Сборка редуктора осуществляется в обратном порядке.

Основные неисправности

Причиной ремонта мотоблока Нева МБ-2 могут стать:

  • неправильно отрегулированный ремень клапана;
  • сальники редуктора;
  • неверная настройка карбюраторной системы;
  • не выставленное зажигание;
  • неисправности со свечами.

Почему не заводится, стреляет, дымит, и что с этим делать

Ремонт двигателя своими руками рекомендуется делать только по истечении срока гарантийного обслуживания.

Если мотор не заводится, причина может быть в следующем:

  • Отсутствует искра. В этом случае рекомендуется вытащить свечной элемент и вставить его в специальный надсвечник, а корпус поставить на цилиндр. После этого нужно завести двигатель. Если искра не появилась, рекомендуется заменить свечу.
  • Топливо не доходит до мотора. Нужно осмотреть и продуть шланг, который соединяет карбюратор и кран. При необходимости можно разобрать карбюратор и промыть его изнутри бензином марки А-95.

Если мотокультиватор дымит на холостом ходу, нужно:

  • Осмотреть и прочистить воздушный фильтр.
  • Проверить уровень масляной жидкости. При необходимости слить излишки.

Если двигатель стреляет, то причиной этого может быть натяжение рабочей пружины. В случае неполадок следует его отрегулировать.

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки. Масло для редуктора

Масло для редуктора

Вообще, масла могут быть самых различных видов:

  • SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
  • Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
  • API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
  • Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
  • ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
  • ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

  • показатель API – GL-5;
  • степень вязкости – 85W90;
  • температурный показатель потери текучести – -280C;
  • температурный показатель вспышки – 2170C;
  • длина упаковки – 270 мм;
  • ширина упаковки – 130 мм;
  • высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Как поменять сальники на мотоблоке?

  • Вначале снимите с вала фрезы, тщательно очистите их от грязи и остатков масла;
  • Отверните болты крышки, защищающей редуктор. Если крышка слишком плотно «сидит» на корпусе, по ней нужно простучать молотком;
  • Вытащите старый сальник и протрите место под ним;
  • Нанесите на края нового сальника герметик, установите деталь и закрутите крышку редуктора.

Все перечисленные советы по замене масла и сальников для редукторов мотоблоков подходят для сельскохозяйственных машин Фермер, СКА, Нева МБ-1 и МБ-2, а также для агрегатов марок Каскад и Ока.

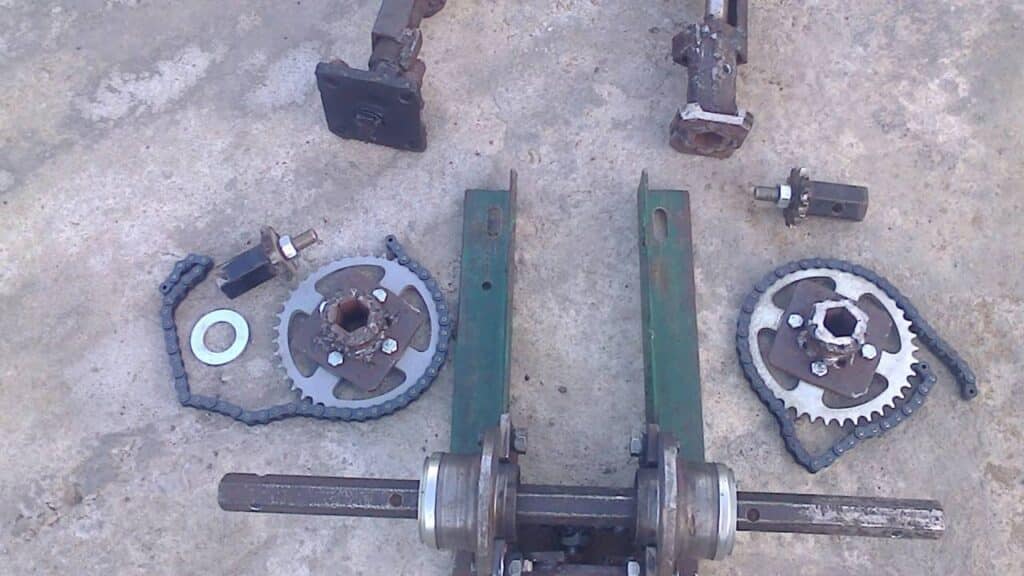

Разборка редуктора мотоблока каскад

Разборка и сборка редуктора мотоблоков Ока, Нева, Каскад (МБ-1)

Разборка и сборка редуктора МБ-1

Редуктор мотоблока МБ-1 является основой, на которой устанавливаются другие узлы и агрегаты мотоблока. Потому для проведения ремонта редуктора с разборкой нужно разобрать мотоблок, зачем демонтировать движок, управляющую колонку, поддон, крепления со шкивами ремней фронтального и заднего хода, шкив редуктора, колеса.

Перед разборкой редуктора очистите его от грязищи, слейте масло.

Снимите крутящуюся головку с ручки переключения передач, выбив узкой выколоткой удерживающий ее штифт.

Выкрутите стопорный винт одиннадцать (6) и снимите с вала переключения семь втулку девять и пружину 10 фиксатора.

Отверните болты семнадцать (5), крепящие половины корпуса, потом стяжные болты семь (2 шт.) и 10.

Положите редуктор на левую половину корпуса, при помощи узкой отвертки либо ножика аккуратненько, чтоб не разрушить прокладку, расстыкуйте половины корпуса редуктора и снимите правую половину. Простановочные шайбы стяжных болтов оставьте на блок-звездочках.

Примечание. Рекомендуется снимать с редуктора только дефектные детали, не разбирая редуктор вполне.

Для разборки механизма переключения передач снимите с вала переключения семь (6) стопорное кольцо б, обеспечив свободный ход звездочек 31. 30 два (5). Вытащите шплинт три (6) из резьбы ручки один переключения, выкрутите ее (против часовой стрелки) из сухаря восемь и вытащите ручку и сухарь из вала.

Снятые детали помыть, дефектные поменять. Манжеты вала переключения подменяйте после его снятия с редуктора.

Собирайте редуктор в оборотной последовательности. На стыковочные поверхности половин корпуса нанесите узкий слой герметика.

Соединение половин корпуса начинайте с центральных стяжных болтов семь и 10 (5), потом болтов крепления половин, начиная от средней части редуктора с поочередным переходом затяжки болтов к краям.

Перед конечной затяжкой болтов проверьте плавность хода передвигающихся частей редуктора.

5. Редуктор мотоблоком МБ-1 (продольный разрез): один — ручка переключения; два — половина корпуса правая; три — прокладка; четыре — цепь (34 звена); 5 — пробка; 6 — палец; семь — болт; восемь — угольник правый; девять — блок звездочек 2-ой; 10 — болт; одиннадцать — палец; двенадцать — цепь (30 звеньев); тринадцать — блок звездочек 3-ий; четырнадцать — палец; пятнадцать — подшипник; шестнадцать — вал выходной; семнадцать — болт М6; восемнадцать — крышка; девятнадцать — манжета; 20 — подшипник; 20 один — цепь (28 звеньев); 20 два — половина корпуса, левая; 20 три — угольник левый; 20 четыре — цепь (36 звеньев); 20 5 — блок звездочек 1-ый; 20 6 — цепь (46 звеньев); 20 семь — вал переключения (входной вал); 20 восемь — манжета; 20 девять — подшипник; 30 — подшипник; 30 один — звездочка (первой передачи); 30 два — звездочка (2-ой передачи).

Внутреннее устройство редуктора показано на 6-40.

6. Вал переключения: один — ручка переключения; два — кольцо уплотнительное; три — шплинт; четыре — звездочка; 5 — шайба: 6 — кольцо; семь — вал переключения; восемь — сухарь переключения; девять — втулка; 10 — пружина фиксатора; одиннадцать — винт стопорный

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
