Как поставить пружину на бензопилу хускварна

Как снять сцепление с бензопилы: подробный отчет

Процесс ремонта муфты сцепления слагается из таких операций:

демонтировать цепную гарнитуру, заслонки аэрофильтра и самого сцепления;
стопорить коленвал — для этого достаточно просто выкрутить сечу зажигания;
открутить сцепление специальным ключом сильными движениями по или против часовой стрелки (у разных моделей пил может быть как левая, так и правая резьба). Обычно инструмент для того, чтобы снять муфту, входит в комплектность бензопил;
перейти к отсоединению барабана и звездочки;
если при осмотре муфты сцепления обнаружилась одна или несколько треснувших пружин (их может быть несколько, например, у бензопил «Хускварна» — 3 ед.) – нужна замена пружины, вышедшей из строя, на новую;
собрать сцепление на бензопиле, поставить его на место и вкрутить

Не забывайте, что коленвал все еще должен быть неподвижным;
агрегировать на пилу снятые детали в последовательности, обратной разборке;
зафиксировать муфту – ручку дополнительного торможения направить вперед, запустить прибор и осторожно убрать с инерционного тормоза.

Наиболее частые неполадки

К наиболее часто встречающимся неисправностям бензопилы Husqvarna относятся:

Система зажигания бензопилы

• неправильно отрегулированный карбюратор;
• неисправности блока зажигания;
• неисправности топливного блока;
• неотрегулированный механизм сцепления;
• неисправности масляной системы;
• некорректная работа стартера.

Эти проблемы приводят к возникновению сбоев в работе бензопилы.

Пила не заводится или глохнет после нажатия на акселератор. Возможные причины — поломка стартера (в этом случае он не чинится, а заменяется на новый), загрязнение или поломка элементов системы зажигания, неисправность свечей или катушки. Наиболее часто из строя выходят свечи. Другой вариант — затруднения в подаче топлива, наиболее вероятен засорившийся топливный фильтр либо пережатый топливный шланг от бака к карбюратору. Возможен засор сапуна бензобака.

Затрудненный запуск, появление белого дыма. Причина этих неисправностей — неправильно отрегулированный карбюратор, подающий слишком мало или слишком много топливной смеси, либо приготавливающий ее в неправильной пропорции. Признак этого — белый дым из моторного отсека.

Последовательность запуска бензопилы

Прокручивание цепи при работе вхолостую. Причины неисправности: неотрегулированный или вышедший из строя механизм сцепления, неотрегулированный ход на холостом ходу, подсос воздуха в карбюратор или картер.

Устройство цепи бензопилы

Проблемы со смазкой пильной цепи. Выражаются в отсутствии смазки либо выходе цепи наружу в грязном состоянии. Причины этой неисправности различны — поломка масляного насоса, засоры в сапуне (отверстии в крышке масляного бака) масляном канале или фильтре или неисправность шестерни масляного привода.

Система смазки цепи бензопилы Хускварна

Неисправности маслонасоса

Вне зависимости от производителя в любой модели бензопилы возникают неполадки в системе смазки.

Маслонасос бензопилы в сборе

Характер у неисправностей смазочной системы может быть различным, а потому перед началом ремонта необходимо точно установить причину утечки масла либо его непопадания на шину. Если исключить вероятность механических повреждений, то можно выделить следующие поломки системы смазки:

1. Не герметичное соединение магистрали с выходным каналом маслонасоса бензопилы;
2. Не плотное прилегание деталей в плунжерной системе;
3. Не соответствие параметров нагнетательной камеры и размеров плунжера;
4. Отсутствие герметичности масляной магистрали с входным штуцером масляного насоса.

Устранить утечку масла из бензопилы при условии ее не длительной эксплуатации достаточно легко. Для этого понадобиться несколько отверток и слесарные ключи.

Неисправности плунжерного масляного насоса бензопилы и их устранение

Часто бывает что масло не подаётся к пильной цепи, даже при положении регулировочного винта в максимальной подаче масла. Причин не много:

после разборки масляного насоса регулировочный винт установлен в положении на 180о относительно его первоначального положения.

Достаточно переставить регулировочный винт или оставить так. Тогда положения винта для максимальной и минимальной подачи масла(<+…->) поменяются местами.

Профильная поверхность кольцевого выступа изношена и уже не выглядит, как профильная, а плоская. Плунжер не перемещается вдоль своей оси.

Меняем масляный насос или формируем профиль и подтачиваем центральный выступ на торце вала плунжера. В таком случае немного увеличится объём рабочей камеры насоса.

При подгонке профиля и выступа нужно выдерживать одинаковыми их максимальные размеры по высоте относительно друг друга, что бы при положении регулировочного винта в минимальном режиме плунжер немного подкачивал масло. У нового насоса центральный выступ на торце вала плунжера выше уровня кольцевого профиля где-то на 0,3…0,6 мм и в положении регулировочного винта при минимальной подаче масла масляный насос не работает.

Износ внутренней поверхности плунжерной камеры насоса и наружной поверхности плунжера.

Такое, обычно, проявляется с предыдущим дефектом или с тем, что опишу дальше. Меняем масляный насос или перебираем комплекты по размерам от б/у.

Смотреть видео об устройстве и принципе работы масляного насоса плунжерного типа для бензопил.

Нарушение герметичности рабочей плунжерной камеры.

Масло понемногу может подаваться к месту смазывания, но наблюдается большая замасленность на картере пилы со стороны привода цепи.

Последний пример говорит о манжетке плунжера, которая во многих случаях устанавливается в обратную сторону, воротником наружу. Одни мастера утверждали, что это манжет, который захватывает масло в камеру насоса. Но как этот манжет поведёт себя при нагнетании? Пропустит масло через себя?

Некоторые подбирают резиновые колечки вместо него, но поверьте, это не легко и весьма заботливо для не опытных. Этот метод хорош, но нужно учитывать плотность уплотняющего кольца. Если кольцо плотно сядет на место, то потребуется заменить пружину плунжера, а там и увеличенный износ узла сопряжения регулировочного винта и вала плунжера. Добавится и износ пластмассовой ступицы червячной пары привода насоса.

Лёгкость перемещения плунжера сохраняется применением манжетки, которая не препятствует обратному ходу в момент захвата плунжером масла и сохраняет достаточную герметичность рабочей камеры при нагнетании масла.

При первой возможности у приходящих ко мне бензопил, я всегда разбираю масляный насос, что бы полностью быть уверенным в состоянии плунжера и его манжетки. В случае, когда манжета установлена воротником наружу, то переустанавливаю её наоборот, воротником в сторону рабочей плунжерной камеры масляного насоса.

Смотреть видео о ремонте масляного насоса бензопилы.

Это и есть мой метод, который всегда себя оправдывает при условии, что никто не вмешивался в конструкцию масляного насоса и масло в насос подавалось через масляный фильтр.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Смотрите » Как самостоятельно изготовить снегоход и другие самоделки из бензопилы Дружба

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

Наиболее частые неполадки

К наиболее часто встречающимся неисправностям бензопилы Husqvarna относятся:

• неправильно отрегулированный карбюратор;
• неисправности блока зажигания;
• неисправности топливного блока;
• неотрегулированный механизм сцепления;
• неисправности масляной системы;
• некорректная работа стартера.

Эти проблемы приводят к возникновению сбоев в работе бензопилы.

Пила не заводится или глохнет после нажатия на акселератор. Возможные причины — поломка стартера (в этом случае он не чинится, а заменяется на новый), загрязнение или поломка элементов системы зажигания, неисправность свечей или катушки. Наиболее часто из строя выходят свечи. Другой вариант — затруднения в подаче топлива, наиболее вероятен засорившийся топливный фильтр либо пережатый топливный шланг от бака к карбюратору. Возможен засор сапуна бензобака.

Затрудненный запуск, появление белого дыма. Причина этих неисправностей — неправильно отрегулированный карбюратор, подающий слишком мало или слишком много топливной смеси, либо приготавливающий ее в неправильной пропорции. Признак этого — белый дым из моторного отсека.

Прокручивание цепи при работе вхолостую. Причины неисправности: неотрегулированный или вышедший из строя механизм сцепления, неотрегулированный ход на холостом ходу, подсос воздуха в карбюратор или картер.

Проблемы со смазкой пильной цепи. Выражаются в отсутствии смазки либо выходе цепи наружу в грязном состоянии. Причины этой неисправности различны — поломка масляного насоса, засоры в сапуне (отверстии в крышке масляного бака) масляном канале или фильтре или неисправность шестерни масляного привода.

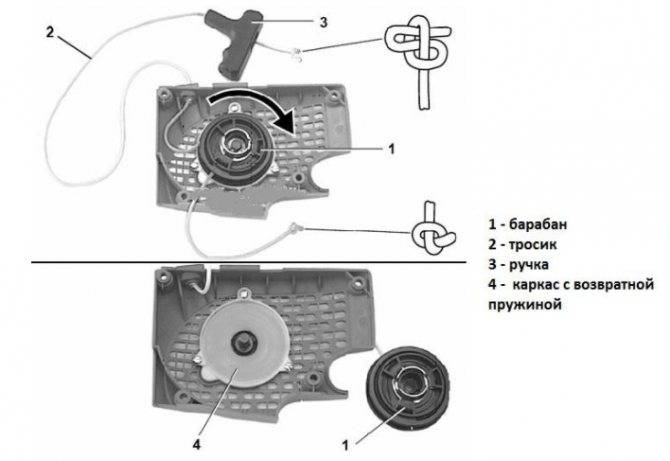

Устройство стартера бензопилы

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

• Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
• Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.

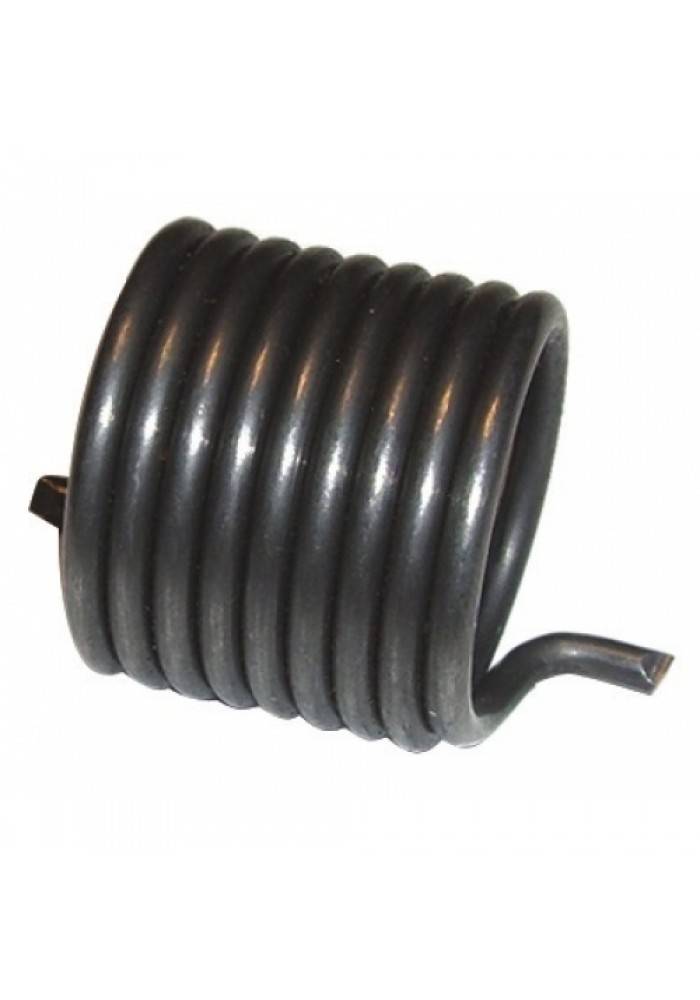

• Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
• Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

• Демонтировать стартер с корпуса инструмента.
• Снять защитную крышку.
• Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
• Второй конец шнура продеть в отверстие защитной крышки.
• Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
• Проверить работу пружины после вытягивания и отпускания механизма.
• Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
• Демонтировать шкив и шнур.
• Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

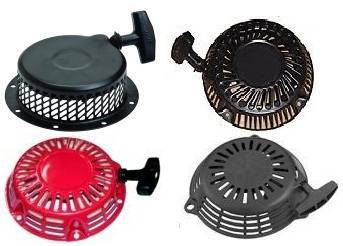

Неисправность ручного стартера, связанная с пружиной

Плотная пружина стартера с крючком является основным элементом конструкции ручного пускателя. Помимо пружины, стартер включает ещё и следующие компоненты:

• Храповик;
• Шнур с катушкой;
• Винт для фиксации;
• Возвратная пружинка;
• Пластмассовый фюзеляж храповика.

Ремонт пружины – основной составляющей ручного пускателя, сводится к замене элемента.

Вот как проводится замена:

• Отвёрткой выкручивается винт шкива;
• Затем вынимается сама пружина.

На бензопилах, например, она представляет собой элемент в виде круга, внутри которого намотана гибкая пружина.

Пружины именно в таком виде продаются в магазине техники. Остаётся только купить деталь и заменить.

Ремонт ручного стартера может подразумевать также замену шнура. Если он неправильно намотан на шкив пружин, то запуск генератора не произойдёт.

Вот несколько правил по намотке шнура:

• Наматывать шнур с торца шкива (делается во избежание прокручивания);
• Второй конец шнура проводится в отверстие крышки;
• Намотка шнура должна продолжаться до упора, т.е, насколько хватит длины верёвки;
• После намотки шнур вытягивается на 15-20 см, для проверки проворачивания шкива пружины;
• После намотки также следует проверить, как работает пружина после вытягивания и отпускания (если всё чётко работает, то рекомендуется подмотнуть шнур ещё на один оборот).

На переносных электростанциях ремонт пружины и шнура осуществляется так:

• С боковой части генератора находится круг шкива, зафиксированный тремя винтами, которые надо открутить;
• Снять шкив с пружиной и шнур;
• Проверить состояние шнура, который целиком можно снять со стороны держателя (верхний колпачок держателя съёмный).

Что касается шкива с пружиной, то меняется он так же, как и было описано выше.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

https://youtube.com/watch?v=FDesTnMKBKg%3F

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Публикации по теме

Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента

Особенности замены звездочки на бензопиле

Заточить цепь на бензопиле разными приспособлениями

Устройство и принцип работы бензопилы и ее отдельных механизмов

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

Читать также: Как правильно зарядить акб авто

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

• Предварительное обогащение топливной смеси при помощи отдельной заслонки;
• Монтаж автоматического клапана декомпрессии, который обеспечивает понижение давления внутри цилиндра бензопилы;
• Установка праймера, предназначенного для подкачки топлива перед запуском двигателя.

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Инструкция по эксплуатации бензопил марки Husqvarna

Для того, что продлить сроки эксплуатации бензопилы и уменьшить износ ее основных деталей, необходимо внимательно изучить и придерживаться всех советов, указанных производителем в руководстве по применению. Ниже перечислим ряд наиболее распространенных вопросов, связанных с эксплуатацией китайской и шведской бензопилы производства Husqvarna, и дадим детальные ответы на них.

Какой бензин заливать в бензопилу Хускварна?

Чтобы приготовить заправочную смесь для бензопил Хускварна, следует использовать топливо марки АИ-92. Крайне редко в инструкциях по эксплуатации к более новым моделям данной марки указывается, что для приготовления смеси можно использовать 95-ый бензин.

Как показывает практика, лучше этого не делать, так как страна-производитель садовых инструментов Хускварна – Швеция, бензин в которой гораздо лучше по качеству, чем в странах постсоветского пространства.

Какое масло подходит для бензопилы Хускварна?

Запчасти в конструкции бензопил компании Husqvarna могут прослужить достаточно длительное время при условии, что владелец инструмента не будет экономить на моторном масле.

Для разбавления заправочной смеси можно использовать масло на основе минералов или синтетики. Второй вариант всегда будет стоить дороже, но и эффект от его применения будет в разы лучше.

Соотношение бензина и масла для бензопилы Хускварна

На соотношение используемого бензина и масла влияет мощность имеющейся в распоряжении бензопилы. Если мощность инструмента меньше 2 л. с., – то пропорция бензина и масла будет составлять 1:40. Иными словами, в 1 литре горючего нужно разбавлять 25 мл моторного масла. Если мощность бензопилы Husqvarna составляет более 2 л. с., то разводить бензин для бензопилы Хускварна потребуется в пропорции 1:50, то есть, в 1 литре топлива разбавлять 20 мл масла.

Правильная обкатка бензопилы Хускварна

1. Заведите бензопилу и дайте ей поработать в течении 2–3 минут. При этом распиливать ветки или бревна категорически запрещено;
2. После этого переходите к спиливанию мелкие сучья;
3. Еще через полчаса можно начинать распиловку крупных бревен.

Обязательно придерживайтесь указанных инструкций – это поможет вам продлить сроки эксплуатации мотора и карбюратора.

Замена стартера

Порядок действий при замене стартера бензопилы:

1. Снять узел с корпуса инструмента.
2. Открутить крепежные болты и демонтировать боковую крышку.
3. Открутить крепежный винт, с помощью которого прикреплен стартер.
4. Убрать зажим и пружинный механизм системы запуска.
5. Демонтировать шкив со шнуром.
6. Заменить все износившиеся и поврежденные элементы.
7. Выполнить обмотку шкива.
8. Установить новый стартер.
9. Установить на место шкив со шнуром, зажим и пружину.
10. Прикрутить боковую крышку и установить узел на корпус бензопилы.

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Устройство бензопилы Хускварна

В отличие от бензопил других, не менее известных производителей, модели шведской компании Husqvarna имеют довольно простую конструкцию, что существенно упрощает их самостоятельный ремонт. В собранном виде на бензопилах шведского бренда можно увидеть:

• Корпус, который включает в себя защитные крышки, предотвращающие повреждение основных деталей и механизмов пилы;
• Рукоятки – с передней и задней стороны, а также рукоятку на шнуре стартера;
• Кнопки управления, переключатели и рычаг цепного тормоза;
• Глушитель, снижающий уровень шума при работе;
• Шину и пильную цепь;
• 2 отдельных пластиковых резервуары – для топливной смеси и для масла;
• Щиток, защищающий правую руку оператора.

Под усиленным корпусом бензопилы Husqvarna помещен силовой агрегат, карбюратор, стартер и система зажигания. В зависимости от модели и ее стоимости, в конструкцию бензопилы также может быть включен ряд дополнительных опций.

Необходимый инструмент

Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.

Для снятия сцепления на всех бензопилах требуется:

• Отвертка для снятия с вала стопорного кольца крышки с шестерней,
• В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
• Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.

Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.

Нет съемника? Тогда используем веревку в качестве стопора

Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.

Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.

Устройство стартера бензопилы

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Заливает свечу

Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.

Использование некачественного бензина может привести к износу двигателя.

Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.

Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.

Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.

Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как Собрать Пружину Стартера Бензопилы

Стартер для бензопилы. Обучаемся самостоятельному ремонту

Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.

С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.

Облегчение пуска бензопилы реализуется последующими методами:

1. Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
4. Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.

Ремонт стартера бензопилы . Своими руками.

Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими

Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как заменить пружину стартера на бензопиле

Если сломалась пружинка стартера для бензопилы, что часто встречается на агрегатах китайского происхождения, то нужно произвести ее замену. Менять полностью весь стартер при этом не понадобится.

Вот детальная инструкция по замене пружины пускового механизма:

1. Изначально снимается обойма (барабан) механизма
2. В конструкции барабана находится пружинка, которую нужно извлечь. Закрепите ее верхнюю часть, и потяните за рукоятку
3. На место старой пружинки следует установить новую. Перед установкой детали нужно прочистить корпус барабана
4. Новая пружинка изначально размещается в барабане, а после требуется попасть усиком в паз
5. На место устанавливается барабан, и монтируется крышка стартера на инструмент

Детальное и наглядное описание замены пружинки пускового устройства показано на видео.

https://youtube.com/watch?v=j4pf_14a-wM%3F

Чтобы отремонтировать стартер на бензопиле, понадобится выяснить причину, и уже в зависимости от поломки, устранить ее. Если лопнула сама крышка механизма, то проще заменить устройство полностью. Чтобы продлить срок службы пускового механизма, нужно проводить профилактику инструмента.
