Механизмы натяжителей
Рисунок 2 – Механизмы натяжения В зависимости от конструктивных особенностей инструмента механизм натяжения гарнитуры может отличаться.
В бюджетных моделях бензопил для регулировки цепи используют классический болт с прямой резьбой, который находится сбоку на корпусе.
В таком варианте в комплектацию входит специальный ключ для подтяжки или имеется внешний паз для шлицевой отвертки.
Все профессиональные модели оснащены более удобными регулировочными механизмами. С помощью них натянуть цепь можно одним движением рычага или поворотом специального диска. Их конструкция состоит из встроенного натяжителя, фиксация при повороте достигается за счет контргайки. В некоторых моделях регулировка осуществляется за счет блокировки шины в определенном положении крышки инструмента. Вне зависимости от способа напряжение цепи нужно корректировать только в охлажденном состоянии. Натяжение горячей цепи приводит к появлению провисания в процессе остывания.
Замена сцепления на бензопиле
Бензопилы по различным причинам необходимо временами чинить. Естественно, вы сможете обратиться в сервисную мастерскую либо опытнейшего механика. Но многие препядствия можно решить дома только при помощи малого набора способностей и инструментов.
Отвечая на вопрос, как снять сцепление с бензопилы, отметим, что это не непростая операция, если точно соблюдать технологию демонтажа. Обладатели инструмента могут столкнуться с определенными трудностями, если бензопила долгое время употребляется, а детали сцепления приклеены друг к другу. Но в данном случае демонтаж можно сделать вручную.
Как установить пильную цепь и шину
Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.
Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.
Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.
Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.
В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз
Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать. Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.
Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.
Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.
Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.
Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.
Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!
Почему цепочка летит, выясните причины
Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.
Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.
Пошаговый алгоритм установки
Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость
Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу
Основные моменты, на которые следует обратить внимание:
- Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
- Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
- У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
- Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
- И шину и цепь наденьте на ведущую звездочку.
- Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
- Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
- После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.
Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
Способы проверки степени натяжения
Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:
- При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
- Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
- В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.
В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.
Разновидности и основные различия
Цепь с направляющей шиной – это сменное оборудование, а значит, например, решая, какая цепь для бензопилы штиль бюджетного класса лучше, можно рассматривать и резные элементы другого класса. Другими словами, владельцы бюджетных бензиновых цепных пил могут выбрать на свой инструмент долговечный пильный комплект, более износостойкий.
Пытаясь разобраться, какие цепи лучше для бензопилы, можно ориентироваться на отзывы владельцев разных силовых агрегатов. Можно поступить и иначе, обратившись к специалистам за профессиональной консультацией. Реально сделать верный выбор, ориентируясь на рейтинг и характеристики сменного оборудования. Чтобы подобрать идеальные комплектующие, которые не снижают производительность инструмента и становится причиной его неисправностей, учитывайте ряд критериев, по ним резной элемент отличается:
- качество материала, из которого изготовлена цепь;
- длина цепи;
- шаг цепи;
- толщина сменной гарнитуры;
- особенности паза;
- особенности звеньев (всего выделяют два типа).
По ряду характеристик фирменные и бюджетные цепи отличаются существенно. Тем не менее некоторым операторам достаточно мощных бюджетных бензиновых пил удается совмещать агрегат с совершенной пильной гарнитурой, выпущенной компаниями Орегон, Хускварна, Штиль. Если верить неофициальным данным, в последнее время на лидерские позиции в рейтингах потребительского спроса на такую продукцию, вышли модели компании Хаммер, а также Power Sharp.
Чем выше ценовой диапазон, тем больше вероятность, что фирменная цепь компенсирует технические несовершенства инструмента за счет улучшения результатов работы даже при выполнении сложных распиловочных работ, за счет увеличенного ремонтного ресурса, за счет стабильности ряда эксплуатационных характеристик.
Когда нужна замена муфты
Снятие и подмена муфты бензопилы производится в случае неисправности механизма. К таким неисправностям относятся:
- Повреждение весны. Зависимо от модели инструмента пружина может быть 2-ух типов. Катушка (ленточный либо одинарная) либо железная пластинка. Пружина повреждается растяжением, отключением либо механическим недостатком. Чтоб найти причину неисправности всего механизма, необходимо будет снять защитную крышку и барабан
- Повреждения барабанов и истощения. Поломка этой части нередко ассоциируется с сколом кусочков. В случае таковой неисправности для вас необходимо будет поменять барабан. Внутренняя часть барабана также изнашивается, потому деталь также необходимо поменять. Если барабан голубого цвета, это значит, что он был перегрет и не следует его больше использовать.
- Разработка механизма. Сначала это связано с растяжением пружины, которое можно поменять. Резьбовое соединение также зношиться. При таковой поломке необходимо будет поменять всю муфту.
- Износ звездочки. Зависимо от типа звездочки (разборной либо неразборной), ее подменяют барабаном и, по мере надобности, муфтой
Срок службы механизма сцепления зависит не только лишь от свойства деталей, да и от правильной работы инструмента
Чтоб продлить срок службы муфты бензопилы, необходимо направить внимание на знаки, уменьшают ресурс. К таким функциям относятся
- Нередкое захвата либо откусывания цепи в древесной породе. В таких ситуациях сцепление берет на себя всю нагрузку, тем защищая движок от заклинивания
- При включении ручного тормоза воспрещается наращивать скорость, что также приводит к износу механизма за перегрева
- Внедрение плохого масла, неверный выбор шин, цепей и тому схожее. Все это также оказывает влияние на тягу, увеличивая нагрузку и тем сокращая срок службы.
Найти неисправность устройства довольно легко. Для этого необходимо вырезать заготовку. Если во время процесса распиловки скорость цепи миниатюризируется либо прекращается, когда нагрузка возрастает, тогда пора проверить экстаз. Как снять и поменять муфту на бензопиле, мы тщательно разглядим в последующем разделе.
Как натянуть: установка режущего элемента бензопилы
Главные предпосылки обвисшей цепи мы разобрали. О том, как установить цепь на бензопилу, поведано пт выше. Сейчас необходимо верно натянуть цепок, и проверить, а не перетянут ли он.

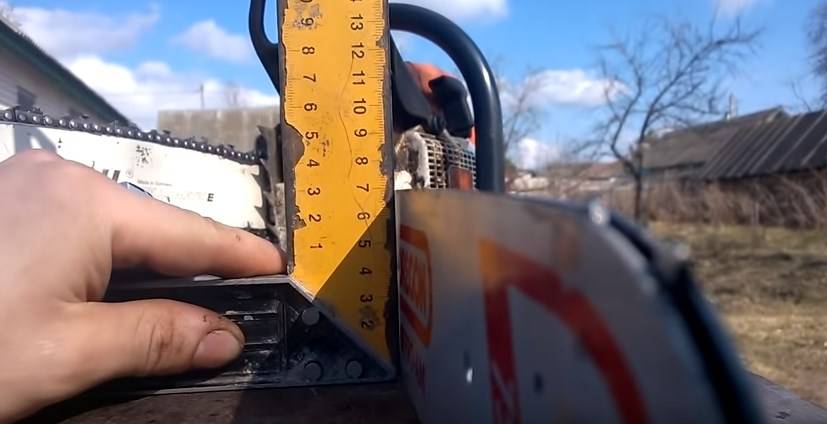

Проверка натяжки
Чтоб проверить натяжку цепи, необходимо отключить тормозную систему пилы. Позже вручную провести цепок по шине, если он прогуливается плавненько и НЕ провисает, означает все нормально. Если же цепок прогуливается очень туго, то его необходимо малость ослабит, так как есть риск разрыва во время работы.
Проблемы с шиной
При появлении заморочек с шиной фактически всегда слабеет натяжка цепко. Обычно эта неувязка появляется на месте крепления шины.
Это место находится в пазу меж наружной пластинкой, которая размещена на кожухе цепной гарнитуры и внутренней пластинки, находящейся на корпусе мотора. Кожух совместно с шиной зафиксирован болтом. Такое крепление именуют «узлом мотора». Ведущая звездочка и крепление шины защищены особыми крышками.
Если фиксирующие болты ослабляются, шина начинает двигаться либо вибрировать. Если шина исправная, то натяжка цепи должна быть обычной. После натяжки она будет ходить минимум 5 рабочих дней без подтяжек. Потому необходимо хорошо зажать болты, Которые держит шину.
Чтоб осознать, как натянуть цепь на бензопиле, поначалу необходимо отыскать и опустит цепной тормоз. Винт натяжки находится рядом с шиной, его проворачивают до того времени, пока цепь НЕ натянется на шину. Позже ОТТяГИВАЮТ цепь в направлении часовой стрелки. Если Она не движется, то ее необходимо мало ослабит, провернул винт натяжки в оборотную сторону.
Плохо закреплена ведущая звездочка
Один из вероятных вариантов провисающей цепи на вашем устройстве. неувязка с ведущей звездочкой. В большинстве случаев все происходит из-за того, что звезда плохо закреплена. На данный момент мы поведаем, как верно закрепить звезду и после чего одеть цепь на бензопилу.
Для начала необходимо снять защитную крышку мотора. Дальше снять защитную крышку свечки, вытянуть воздушный фильтр. Позже особыми ключом необходимо Открутить свечу. На ее место ставится особый стопор, який фиксирует поршень в определенном положении. Особыми ключом (можно использовать универсальный ключ для болгарки) крутым диск сцепления по часовой стрелке до того момента, пока поршень НЕ воспримет последнему верхнее положение. Если глядеть в отверстие свечки, то поршень должен оставаться снизу. В роли стопора можно применить толстую веревку, ее лучше сложить пару раз. После фиксации можно зажимов ведомую звездочку, прокручивая диск сцепления против часовой стрелки.
После зажатия необходимо делать все в оборотном порядке, другими словами собирать бензопилу. На шину одевается цепок, он должен попасть на ведомую звездочку, которая его держит. Шина ставится в особые отверстия для крепления и прикручивается болтами. Позже ставится защита.
Возможные риски при неравномерной натяжке
Любые конфигурации пильной гарнитуры (провисания, поломка зубьев, перенапряжение) могут приводит к дилеммам во время работы. Опасности эксплуатации инструмента с провисания:
- Понижение продуктивности при пилении, Валки леса;
- Цепь застревает в пазе, слетает с шины во время пуска;
- Поломка гарнитуры, повреждения направляющих звездочек;
- Высочайшая нагрузка на ротор, понижение срока эксплуатации инструмента;
- Получение суровых травм во время работы.
До работы принципиально отменно инспектировать все передвигающиеся механизмы, затяжку регулировочного болта. Использовать особое масло для смазывания зубьев, пильной гарнитуры. Настройку цепи и конкретно пиление необходимо проводит в защитной одежке, надевать перчатки и очки, чтобы избежать травм.
Гарнитура бензопилы. принципиальный конструктивный элемент, отвечающий за продуктивность и качество работы. До эксплуатации следует проверить натяжение, убедиться в ее правильной установке. Напряжение корректируются при помощи специального болта либо рычага на корпусе. Провисания либо лишнее натяжение могут приводит к суровым последствиям. поломка пилы, травмы во время распила древесной породы.
Сильный износ пильного полотна
Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.
Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.
Это интересно! Увеличить срок службы направляющей бензопилы можно только путем периодического ее переворачивания. Для этого обязательно убедитесь в том, что на инструменте предусмотрена такая возможность, о чем подскажут соответствующие разметки на гарнитуре.
Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.
Инструменты необходимые для проведения работ
Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.
Конструкций пробойников несколько, расскажем о самой популярной.
Пробойник для заклепок
Пробойник – станок, который применяется для снятия заклепок.
Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.
Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.
После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.
Заклепочно-обкатный станок
На станке установлен редукторный двигатель с высоким крутящим моментом.
Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.
Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.
Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.
Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.
Бесключевая система натяжения
Её стали применять относительно недавно, она считается новой, если не передовой. Отличается от классической гаечной, следующим:
- другим механизмом натяжителя;
- отсутствием внешней гайки затяжки;
- регулировкой без дополнительного инструмента.
Вместо гайки под ключ на 13 на крышке стоит барашковая (поворотный колпак) с ручкой для затяжки от руки. В нём также есть гайка, но она скрыта внутри. Вместо регулировочного винта под отвертку в этой системе натяжка производится с помощью натяжного колеса (регулировочной ручки).
Вместо шестеренчатого вала стоят звездочка и шайба натяжения.
Эта система имеет и недостатки:
- сам механизм сложнее традиционного гаечного;
- установка режущей гарнитуры вызывает дополнительные проблемы, т.к. затрудняет процесс сопряжение всех деталей в нужном порядке;
- меньше ход регулировки, слегка растянутая цепь ещё послужит при традиционной системе натяжки, здесь она будет провисать, и станет негодной к эксплуатации.
Из плюсов отмечается только один: не нужна отвертка и ключ, регулировка и затяжка выполняются от руки. Положительных отзывов об этой системе отметить не удается. Отрицательных, напротив, большое количество. К тем, кто привык к традиционной регулировке, бесключевая система при сборке кажется технической головоломкой.
Можно ли укорачивать
Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.
При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.
В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.
Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.
Негативные последствия неправильной регулировки цепи
Проверка состояния и натяжка цепи входит в обязательный перечень подготовительных работ.
От того, насколько удастся правильно поставить цепь, зависит:
- продолжительность ее последующей эксплуатации;
- безопасность распиловочных работ повышенной сложности;
- ресурс двигателя и бензопилы в целом.
Перетянутая гарнитура резко снижает производительность работы, инициирует избыточные нагрузки на силовой агрегат и трансмиссию. Также имеет место перегрев шины и перерасход топлива.
Прослабленная цепь может слететь с шины или порваться. Образование травмоопасных моментов частично или полностью устраняется системами аварийной остановки и улавливателями, позволяющими с большим или меньшим успехом распутать цепь бензопилы и определить ее пригодность для последующей эксплуатации.
Установка детали с поврежденными или деформированными звеньями может привести к неравномерному износу направляющей проточки шины и другим нежелательным последствиям.
