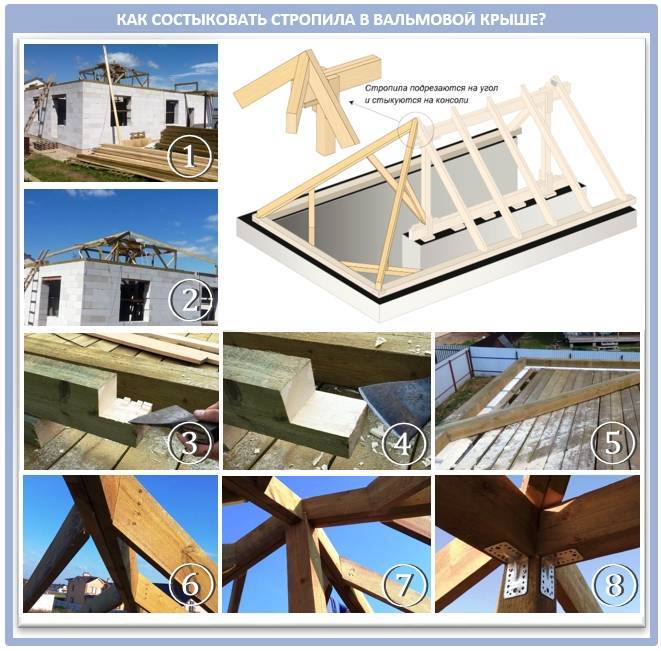

Как правильно запилить стропила вальмовой крыши

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.
  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

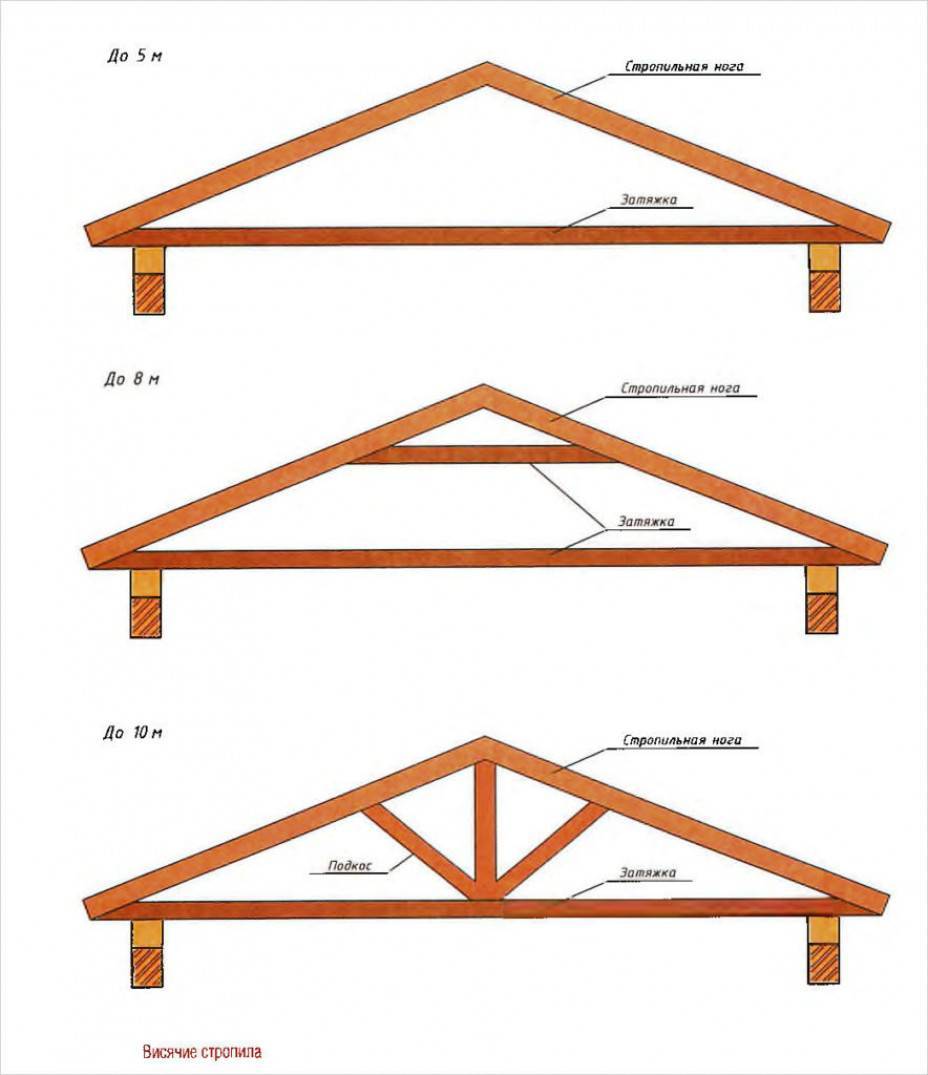

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Список полувальмовых конструкций

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

  • Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
  • Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Конструктивные особенности вальмовой крыши

Наиболее характерный элемент вальмовой крыши – стропильная система. Она состоит из элементов, показанных на иллюстрации.

  • Конек или коньковый брус – наиболее нагруженная часть конструкции, на которое опираются стропила (стропильные ноги).
  • Стойки поддерживают конек, воспринимая нагрузку от веса кровли и передавая ее на стены здания.
  • Угловые (накосные, наклонные) стропила формируют характерную геометрию крыши.
  • Балки, образующие стропильную систему, делятся на короткие (укороченные, нарожники) и длинные – центральные и промежуточные. При этом с учетом строения кровли, представляющей собой состыкованные детали – две равнобедренных трапеции по длинным сторонам и два равнобедренных треугольника по коротким – длинные стропила идут вниз от конька, а короткие – от накосных стропил.
  • Все доски опираются на нижний брус (обвязку или мауэрлат) или непосредственно в кладку стены, как показано ниже.

Следует обратить внимание, что для жесткости и прочности конструкции центральные промежуточные стропила (те балки, что сходятся к концам конькового бруса по треугольным и трапецевидным скатам) соединяются. Промежуточные и укороченные элементы такой связи не имеют

При описании устройства стропильной системы вальмовой крыши используются также термины:

  • лежень – это несущая балка, используемая для установки подпорок (стоек) конькового прогона. Она опирается на расположенную внутри дома капитальную стену;
  • мауэрлат – прямоугольная рама, уложенная поверх наружных стен дома и связанная с ними. Служит место для крепления концов стропил, длинных и укороченных;
  • шпренгель – дополнительная стержневая конструкция, усиливающая основную несущую стропильную систему, обычно устанавливается под диагональными стропильными ногами;
  • подкосы и раскосы – наклонные балки, усиливающие основную конструкцию и придающие ей жесткость.

Различные названия элементов связано с использованием отечественных и переводных терминов.

Положение центральной стены, на которую будет смонтирован лежень, может дать различное опирание стержневой системы. При этом, как показано на иллюстрации, количество и расположение усиливающих конструкцию элементов, зависит от величины прогонов. Симметричная кровля более удобна в расчете и монтаже, поскольку не требует уточнения смещения приложенной нагрузки.

Монтаж стропил

1. На первом этапе крепится мауэрлат – опора для стропил, представляющая собой бревна или брусья сечением от 10 до 15 см, уложенные по периметру наружной стены. Его установка подобна устройству мауэрлата в традиционных крышах. В кирпичных домах анкеры для его крепления закладываются уже в кладку. В деревянных домах он крепится на уголки, нагели, проволоку или скобы. Для надежности такая рама по углам связывается скобами или металлическими уголками. Под мауэрлат укладывается гидроизоляция – слой рубероида.

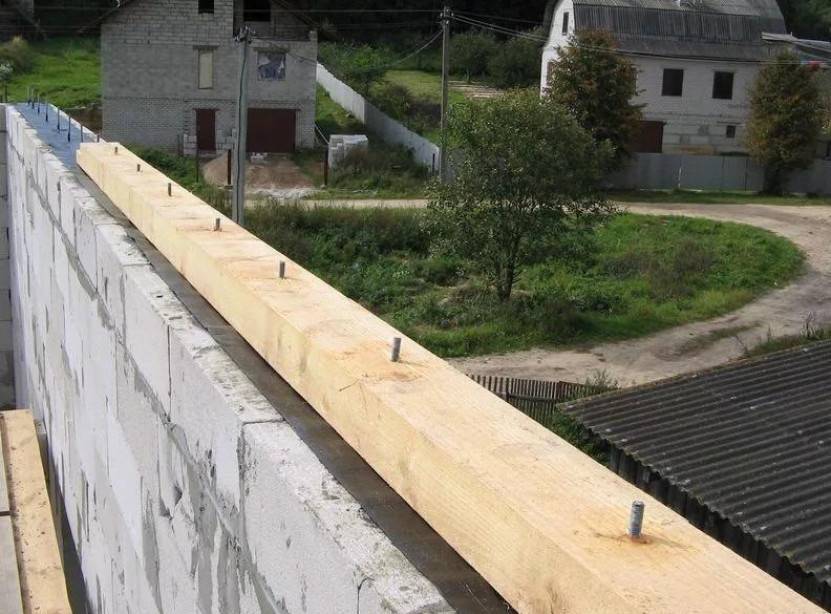

Крепление мауэрлата к кирпичной стене

2. Для устройства стропил на мауэрлат наносится специальная разметка с шагом 60 см. При этом шаг коротких стропил аналогичен расстоянию между боковыми.

3. Для стропил подбираются брусья сечением от 10 до 20 см. Так как накосные стропила принимают на себя самую большую нагрузку, их сечение должно быть наибольшим. При этом идеальное соотношение их ширины к высоте. один к двум (такие балки при высыхании будут менее подвергаться деформации). Коньковые балки могут иметь и меньшее сечение.

4. Стропила крепятся по углам мауэрлата двумя брусками сечением 50×100 мм. Установка начинается с самого короткого стропила .

Расположение стропил в вальмовой крыше

5. Крепление их к мауэрелату может осуществляться с помощью скоб, уголков или гвоздей. К коньку они присоединяются специальными скосами и дополнительно закрепляются металлическими пластинами .

6. У стропил в местах закрепления следует отпилить углы. Для этого лучше воспользоваться шаблоном. В местах присоединения к мауэрлату запил должен быть равен 1/3 толщины доски. Крепление нарожников аналогично боковым стропилам, поэтому их можно резать под одним углом. Резка диагонального бруса выполняется на месте.

7. Вначале устраиваются боковые стропила, а затем монтируется центральное (вальмовое). Оно проходит вдоль всей конструкции от нижней части стропил до торца конька. Так как подобная балка имеет значительную длину, ей требуется поддержка, которую обеспечивает опорная стойка .

Простейшая схема вальмовой крыши

8. Так как стропила, расположенные по углам, подходят сразу к двум центральным, необходимо выполнить разрез с двойным скосом.

9. Последними крепятся диагональные стропила. Все они должны иметь равную длину, а их толщина быть равной коньковому прогону (верхней опоре, объединяющей стропила).

10. Если длины стропильных ног недостаточно для свеса крыши, можно воспользоваться так называемыми «кобылками» – досками, прибитыми к стропилам.

11. Обрешетка для кровли крепится к уже готовой стропильной конструкции.

Совет. Нарожники лучше стыковать не врубкой, а с помощью черепных брусков 50х50 мм, которые крепятся внизу стропила с обеих его сторон. В таком случае сечение становится тавровым, что позволяет существенно усилить жесткость и несущую способность системы.

Конструкция стропильной системы

Система стропил является своеобразным каркасом крыши. Все узлы и элементы должны обладать достаточной жесткостью для выдерживания нагрузки при распоре и сдвиге. Конструкционные элементы изготавливают из дерева, чтобы кровля имела легкий вес. Материал необходим качественный, с небольшим числом трещин и сучков. Для мауэрлата, прогона и подушек берут сорта твердых пород дерева.

В систему стропил входят следующие элементы:

  • Мауэрлат – своего рода фундамент кровли, служащий опорой. Благодаря ему вес одинаково распределяется по периметру постройки. Это толстая балка, прикрепленная к стене, уложенная строго параллельно балке конька.
  • Ноги стропил. Определяют внешний вид верха дома и уклон крыши.
  • Коньковый прогон. Это брус, положенный в горизонтальном положении, на котором закрепляют стропила.
  • Боковой прогон. Аналогичен коньковому, но фиксируется по центру стропильных ног на скате.
  • Затяжка. Соединяет крайние стропила, чтобы они не расходились.
  • Подкос (ноги под стропами). Состыковывается с лежнем и стропильной ногой, что делает его более стойким.
  • Лежень. Устроенный поверху внутренней стены постройки, параллельно коньку, брус. Служит для установки подкоса и стойки.
  • Конек крыши. В этом месте соединяются скаты кровли, набивается сплошная обрешетка для повышения прочности.
  • Свес. Часть крыши, ограждающая стены от контакта с большим объемом атмосферных осадков.
  • Кобылки. Устанавливаются для увеличения длины стропил, если их не хватает при монтаже свесов.
  • Обрешетка. Сплошная или из реек, служащая основой для кровельного материала.

Важно выбрать подходящие методы соединения участков системы, качественно их соединить с общей кровлей для стойкости к расчетной нагрузке. Рекомендуем

Рекомендуем

Шаг 2. Монтаж стоек и опорных балок

После установки мауэрлата переходим к установке опорных балок и стоек. Для стоек используют брусья сечением 10*15 см, а для балок подойдет сечение повыше. Для стойкости и долговечности конструкции нужно придерживаться соотношения 1:2 при расчете ширины и высоты соответственно.

Хотя для каркасно-щитовых домов допустимо не использовать опорные балки — монтируются только стропила с шагом, идентичным для стропил. Если же вальмовая крыша монтируется на каркасно-щитовом сооружении, то опорные балки можно не задействовать – достаточно будет стоек, расположенных с таким же шагом, с которым будут устанавливаться сами стропила. А вот как выглядит конструкция вальмовой крыши без стоек на практике:

Самый простой вариант обустройства — конструкция с центральной опорой. Т.к. использование затяжек из-за равной длины стропильных ног затруднительно и «ворует» полезное пространство, в качестве основной опоры можно использовать балку. Монтировать ее стоит в области конька, и именно на неё будут опираться стропильные ноги. Сама балка будет хорошо удерживаться при помощи вертикальных стоек

Важно при этом, чтобы вертикальные опоры балки находились на несущей стене, либо же на очень прочном перекрытии

А вот для малых площадей, когда пролет крыши менее четырех метров, использование стоек не обязательно, но тогда лучше взять несколько затяжек, хотя это и не рекомендуется.

Для четырехскатных крыш вальмового типа система монтажа схожа, только вместо бруса нужно взять центральную опору или же создать замкнутый каркас из балок и стоек.

Следующий этап – монтаж стропил. На них будет ложиться большая нагрузка, поэтому необходимо использовать брусья с сечением выше, чем у рядовых стропил. При этом нет четкого порядка по установке стропил: можно начать с рядовых, а потом перейти к накосным.

Помните, что самый важный элемент, который влияет на всю конструкцию – стропильные ноги, которые должны быть цельными. В случае, когда это невозможно, два бруса нужно срастить металлической накладкой размером не менее полутора метра. К слову, про то, как и из чего сделать стропила для вальмовой крыши самостоятельно у нас на сайте есть отдельная подробная статья https://krovgid.com/proekt/raschet-valmovoj-kryshi.html.Рассчитать размеры стропильных ног можно по специальным таблицам.

Все стропила сверху нужно крепить к коньковому прогону. Он всегда располагается по продольной оси дома. Центральные основные стропила крепят на мауэрлат и края конька, обычно по две штуки на каждый из боковых скатов:

Есть у вальмовой крыши диагональные стропила — особые элементы, которых не встретить в односкатном или двускатном варианте. Другое их название — накосные. От обычных стропил они отличаются большей длиной и тем, что служат опорой также для укороченных стропил, так называемых полуног или нарожников. Ввиду этого накосные стропила всегда несут нагрузку минимум в полтора раз больше, чем обычные. И их нередко делают спаренными, ведь удвоенное сечение способно нести нагрузку больше, балка получается длинной, но не разрезанной, а в ход можно пустить те же доски, что и для обычных стропил.

Накосные, или диагональные стропила, опираются на окончание конькового прогона и угол мауэрлата в количестве четырёх штук. В итоге на каждом из коньков должны сходиться по пять стропил сразу: центральное вальмовое, по два накосных и диагональных.После чего фиксируем уже промежуточные стропила. Их крепят по боковым скатам, и тоже опирают на мауэрлат и конек. Но здесь уже не ограничено количество — все зависит от шага установки, и порой в крышах с коротким коньком они и вовсе отсутствуют.

Следующий вид — укороченные стропила. Нижним концом они опираются на мауэрлат и накосные ноги. Причем длина таких стропил меняется в зависимости от места монтажа, а количество не ограничено.

И, наконец, нарожники, количество, размеры и расположение которых такое же, как у боковых укороченных стропил.

К самому коньку такие стропила обычно присоединяют при помощи большого количества гвоздей:

При этом гвозди хорошо сочетать с металлическими пластинами:

К слову, за рубежом чаще используют пластины, нежели стропила:

Размер коньковой доски и высота ее установки

Высоту коньковой доски делают равной вертикальному распилу примыкающих к ней стропил или большей. В обоих случаях сначала определяется длина вертикального разреза стропила.

На доску из которой будет изготовлено стропило навесьте шаблон стропильного треугольника, начертите линию отреза и измерьте ее. На доске из которой будет изготовлен конек отмерьте размер снятый со стропила, начертите линию вдоль доски. К этой линии стропила будут примыкать нижней кромкой вертикального разреза. Отрезать коньковую доску по черте или не отрезать зависит от внутренней отделки чердачного помещения. Если выступ будет мешать — отрезать, если нет — оставить.

Высота установки коньковой доски должна соответствовать высоте вычисленной калькулятором. Это высота от основания стропильного треугольника до нижней кромки стропила в коньке, то есть до черты, отмеченной на коньковой доске.

Начиная с торца дома разметьте коньковую доску под установку стропил. Разметка на коньке и на стенах должна совпадать. Для определения начальной точки разметки приставьте к стене длинный уровень и нанесите черту распила доски конька. Вместо обычного уровня можно использовать отвес или лазерный уровень

Разметка конька под устройство вальмы делается аналогично.

Плюсы и минусы вальмовых крыш

Несмотря на сложность возведения такие конструкции очень распространены как в Европе, так и России. Их отличают преимущества перед другими видами крыш:

  • высокая прочность и жесткость;
  • устойчивость к ветровым нагрузкам за счет обтекаемой формы;
  • вес от кровли передается равномерно на все стены;
  • не нужно строить фронтоны, их функцию выполняют вальмы;
  • совместимость с различными кровельными материалами;
  • возможность использовать в разных архитектурных стилях.

К недостаткам относятся:

  • технически сложное строительство;
  • большой расход кровельных материалов;
  • приземистость, которую придают скошенные скаты;
  • малый объем чердачного пространства по сравнению с двускатной кровлей таких же размеров.

Вальмовые конструкции могут комбинироваться с двускатными, шатровыми или коническими. Разнообразные эркеры, башенки, выступающие мансардные окна и другие архитектурных элементы выглядят это интересно, одновременно устраняют приземистость строения.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

  • монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
  • установка центральных стропил;
  • монтаж угловых стропил, которые крепятся к диагональным брусьям;
  • установка затяжки, которая используется для закрепления ног у конька;
  • монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
  • установка подкосов, которые закрепляются на стропильной ноге и ригеле;
  • монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

  • пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
  • теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
  • гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
  • обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

ВЫВОДЫ:

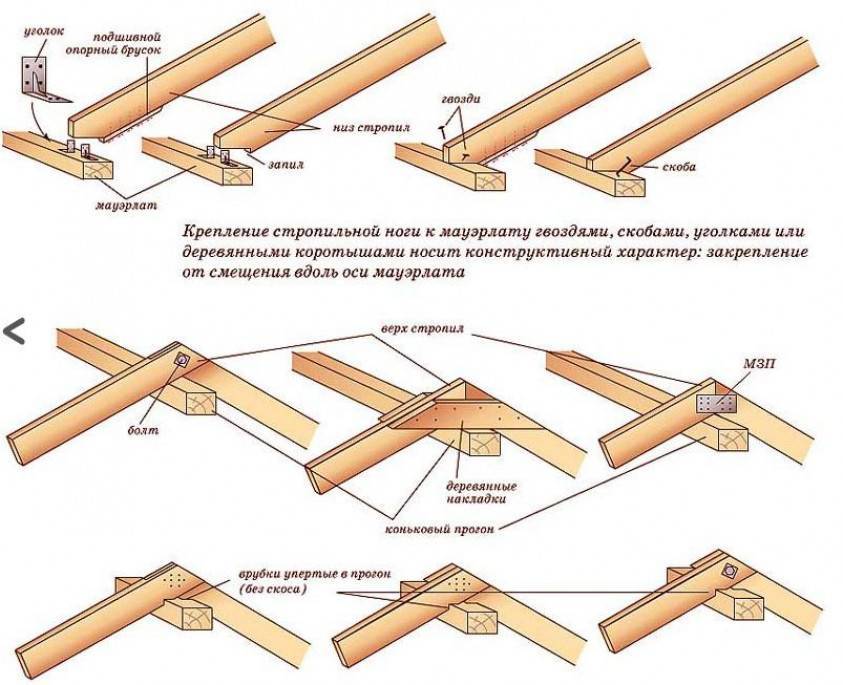

  • Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции.
  • Для создания надежного крепления необходимо соблюдать определенные правила.
  • Конек стропильной пары создается тремя способами: соединением встык, закреплением стропильных брусов на коньковый прогон и соединением внахлест.
  • Способ, посредством которого осуществляется фиксация нижних стропильных концов, определяется типом постройки.
  • Крепление стропил к мауэрлату – самый популярный способ фиксации их нижнего участка.
  • Для крепления к балкам применяют два основных способа.
  • При креплении стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).
  • Тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Видео инструкция, как выполнить крепление стропил к мауэрлату.
