Как проверить катушку зажигания на бензопиле партнер

В каких случаях и зачем нужна регулировка карбюратора

Обычно, в продажу пила поставляется с отрегулированным карбюратором и стандартными настройками. Однако, в процессе обкатки нужно при пониженных оборотах дополнительно отрегулировать карбюратор. Для того, чтобы пила вышла на максимально эффективный уровень работы, после обкатки требуется уточнить настройки.

Еще одной причиной, по которой необходимо выполнить регулировку карбюратора, является повышение расхода топлива, из-за чего выхлопная система может давать сбои. Они выражаются в сильном задымлении во время работы, загрязнении нагаром глушителя и снижении мощности. Если топлива мало, то детали недополучают смазку и их эксплуатационный срок сокращается.

К поломкам можно отнести отказ работы бензопилы на холостых оборотах. Если она постоянно глохнет и не набирает мощность, то это тоже является причиной для проведения регулировки.

Карбюратор бензопилы

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

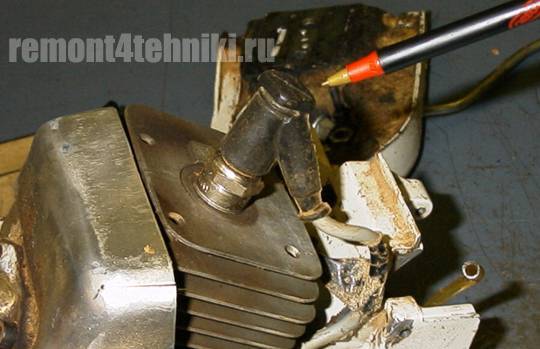

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

Для начала ослабьте болты, фиксирующие элементы системы зажигания;
Установите пластину от пластиковой бутылки между катушкой и маховиком;
Затяните болты до конца.

Чтобы не прибегать к частой регулировке системы зажигания, следует обращаться с бензопилой как можно аккуратней. Постарайтесь исключить удары инструмента о дерево, особенно, той стороной инструмента, где расположены элементы узла. Особенно, если в конструкцию вашей бензопилы входит электронное зажигание.

Настройка системы зажигания.

Современные системы оснащены чипами, которые справляются со всеми вышеперечисленными проблемами. Способ самонастройки времени зажигания, в зависимости от частоты вращения двигателя и мощности, передаваемой режущему элементу. В то же время топливо не значительно экономится за счет электроэнергии. Кроме того, гораздо легче запустить пилу, независимо от погодных условий.

Сама же бензопила стала проще и эффективнее и не требует дорогостоящего ремонта. Катушки зажигания, изготовленные с использованием современных технологий и использующие новые материалы, стали в буквальном смысле вечными.

2 комментария к записи «Как поставить зажигание на бензопилу»

Я купил бензопилу Штиль, это почти не сработало. только я ремонт. Не получается.

При значительном (небольшое считается нормальным) подтекании масла нужно проверить герметичность подсоединения трубок к штуцерам насоса. Они могут спадать или трескаться. Нарушение герметичности маслопровода, кроме потеков, может приводить и к недостаточной смазки цепи. Насос начинает подсасывать воздух, что сказывается на его производительности. Нарушение герметичности устраняют заменой трубок или заделкой их герметиком.

Самой серьезной поломкой системы смазки являются трещины в корпусе маслонасоса. В этом случае его придется заменить.

В большинстве современных моделей бензопил и триммеров не требуется выставлять угол опережения зажигания. как проверить катушку зажигания — duration: как можно устранить течь масла на бензопиле. Как проверить катушку зажигания на бензопиле. Всем большой привет бесплатная. Данный угол определяется положением специальной проточки на маховике для шпоночного крепления к коленвалу и установленных на том же маховике магнитов.

Необходимо лишь правильно выставить зазор между маховиком и катушкой зажигания. В зависимости от модели инструмента величина зазора может быть разной. Так как регулировка карбюратора как настроить карбюратор на бензопиле при. Обычно он составляет 0,2-0,4мм. Поскольку маховик круглый, то обычный автомобильный щуп для этих целей не подойдет.

Ослабьте болты крепления зажигания.
Подведите магниты на маховике к катушке зажигания
Зажав между маховиком и катушкой пластину из под бутылки, затяните крепежные болты.
Удалите полоску
Прокрутите маховик на 360 градусов несколько раз, контролируя, чтобы он нигде не цеплял за катушку.

Все. Зазор между катушкой и маховиком выставлен.

Ремонт катушки зажигания невозможен и нецелесообразен. как проверить катушку зажигания на бензопиле катушку зажигания на рено. Ниже приводится список катушек зажигания, которые можно купить на нашем сайте

Выполнение корректировки

Если у вас есть «Partner-350», регулировка карбюратора может выполняться независимо, без роли профессионалов. Оценив их способности и опыт, приступайте к разборке, советы для которых были представлены выше. Потом вы сможете настроить и настроить. Нужно различать три винта, точно в таком количестве они доступны на пиле «Partner», но в неких моделях винт устанавливается в единственном экземпляре. Изготовитель провозгласил каждый со собственной своей буковкой, которая дозволит для вас осознать, зачем предназначен этот элемент. Таким макаром, при установке низкой скорости следует использовать винт под буковкой L. Верхняя скорость может быть скорректирована при помощи винта под буковкой H. может регулироваться винтом под обозначением T, другие модели могут иметь только его.

Бензопила Partner 350 заводиться и глохнет

Обстоятельств этой неисправности может быть сходу несколько. В большинстве случаев движок инструмента заводиться и сразу глохнет из-за засора промышленного сапуна, в итоге чего горючее на поступает в цилиндр мотора в достаточном для работы количестве. Чтоб убрать поломку, будет нужно снять и очистить сапун. Если он поврежден, означает, его будет нужно поменять.

Еще одна причина заключается в недостающем контакте свечки с колпачком электрической проводки. Это может случиться из-за механического удара либо образования на свече нагара от моторного масла. Чтоб отремонтировать бензопилу Partner 350, свечу будет нужно снять и очистить. В неких случаях может посодействовать полная подмена свечки.

3-я причина неисправности заключается в сильном засоре штатного глушителя цепной пилы. С течением времени на его стенах появляется нагар, который препятствует отходу выхлопа из мотора. В итоге газы скапливаются снутри мотора и мешают его исправной работе. Чтоб убрать поломку, нужно снять глушитель очистить его сжатым воздухом. Также будет нужно разобрать мотор и продуть его цилиндр.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

Системы зажигания бензопилы

Не слишком много лет назад, системы зажигания, используемые в профессиональных пилах были кулачковые. Они были тяжелыми, сложными, дорогими и склонны к всевозможным проблемам — особенно в дождливые дни. Даже когда у пилы «была искра,» она часто трудно запускалась. Некоторые пилы едва производили достаточно энергии, чтобы дать вспышку на частоте вращения коленчатого вала. И постоянное дерганье ручки стартера было нормой.

Сегодняшние системы являются небольшими, легкими, и прочными. По сравнению с ранними системами зажигания они почти безотказны. Современная катушка является профессиональной и практически всегда служит весь срок службы бензопилы. В то время как изменения в системах зажигания были капитальными, иногда могут встречаться проблемы в работе. Часто эти проблемы легко исправить самому и не требуют поездки в мастерскую за дорогим ремонтом.

На что обращать внимание, когда затруднен запуск двигателя?

Когда возникли проблемы зажигания, один из первых пунктов на предмет инспекции является — свеча зажигания

Обратите внимание на повреждения керамического изолятора или признаки износа на электроде. Если свеча имеет съемный колпак, убедитесь, что он прилегает туго

Далее, посмотрите на провода ведущие от катушки, нет ли на них обрыва или повреждения изоляции. Вибрация двигателя может привести провода к трению друг о друга или другого компонента. При трении страдает, даже самая прочная изоляция.

Провод выключателя, который терся достаточно долго, может вызвать тот же эффект, что и выключатель при выключении пилы. Другими словами замкнуть провод управления катушки.

Другие проблемы возникают, когда провода проходят между частями антивибрационной системы пилы. Постоянные изгибы и растяжения в конечном итоге могут привести к их разрушению. Иногда эти обрывы не являются очевидными, потому что они происходят внутри изоляции. Обрыв иногда трудно найти, потому что провод внешне может выглядеть идеально.

Провод свечи зажигания, также, должен быть проверен. Иногда колпак свечки провода зажигания может вызывать проблемы. Видимым знаком проблемы является коричневый или жженый остаток на внешней керамики свечи зажигания. Это признак того, что искра гуляет вдоль внешней керамической обмотки свечи зажигания. В это время пила может работать, но работа будет неустойчива и будут гулять токи.

Проверьте колпак свечи зажигания на целостность и наличие трещин. Если колпачок свечного провода поврежден, пила может по-прежнему работать, но может дать оператору неприятный болевой шок, если он приблизится к нему. В приведенном выше фото, следите за проводом и колпаком. Также имеет место выход из строя транзистора, который вделан в колпак, на некоторых моделях пил.

В системе зажигания пилы часто выходят из строя тумблеры выключения, их можно проверить. Отсоедините провода выключателя от модуля и проверьте зажигание. Иногда переключатель заставляет его быть постоянно «выключенным.» Если у вас есть искра после отключения выключателя, замените его и протестируйте пилу.

Оболочка на этом проводе изношена, видно износ в месте движущихся деталей. Все провода подвержены повреждениям от вибрации и должны проверяться время от времени.

Постоянно проверяйте провода, они должны быть не в натяг и не переломлены, а также провода не должны плотно касаться вибрирующих деталей.

Финальная настройка карбюратора

Вначале прогреваем двигатель в течение 5-10 минут (не на высоких оборотах).

Регулируем холостой ход

Теперь путем выворачивания винта холостого хода (T, LA, S) против часовой стрелки настройте минимальное количество оборотов, при котором работа двигателя устойчива. Цепь при этом не должна двигаться. Если двигатель на холостом ходу останавливается, то соответственно поверните винт холостого хода по часовой стрелке. Если цепь двигается, поверните винт против часовой стрелки.

Для финала настройки карбюратора цепной пилы проверяем двигатель на ускорение и максимальные обороты.

Проверяем ускорение

Плавно нажимаем на акселератор и смотрим, как быстро двигатель набирает обороты от холостого хода до максимальной мощности. Если двигатель набирает обороты медленно, стало быть необходимо ослабить винт L (низких оборотов), повернув его немного против часовой стрелки (не более 1/8 оборота).

Настраиваем максимальное число оборотов

Как упоминалось ранее, максимальное число оборотов настраивается с помощью винта H, обороты увеличиваются при его закручивании по часовой стрелке, уменьшаются при выворачивании против часовой.

Наибольшая скорость вращения двигателей бензиновых цепных пил находится в пределах 11 500 – 15 000 оборотов в минуту в зависимости от модели. Более высокая скорость опасна для двигателя, что не позволит ему завестись. Максимальные обороты можно определить по перебоям в зажигании. Если таковые появились, поверните винт H против часовой стрелки.

Еще раз проверяем бензопилу на холостом ходу

Как только мы настроили ускорение и максимальное число оборотов, снова проверяем работу двигателя на холостом ходу. Мы поймем, что правильно отрегулировали карбюратор, если:

Цепь на холостом ходу не двигается
Двигатель набирает обороты
Звук работающего двигателя напоминает звук четырехтактного ДВС

Если не соблюдается хотя бы одно из этих условий, регулировку следует провести повторно (исключая базовый этап).

Устройство стартера

Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.

В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера

Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму

На бензопиле Stihl 180 нет искры

Основной неисправностью, из-за которой бензопила Stihl MS 180 не заводится, может быть отсутствие искры между электродами на свече зажигания. Признаки этой неисправности можно обнаружить если выкрутить свечу и осмотреть. Обнаружив при осмотре, что свеча мокрая, необходимо приступать к поиску причины отсутствия искры на свече зажигания.

Неисправна свеча зажигания

Первое что необходимо сделать — проверить работоспособность свечи.

Сделать это довольно легко. Свеча вставляется в колпачок высоковольтного провода и прижимается к цилиндру двигателя, после чего несколько раз производятся движения стартером, если между электродами свечи искра не наблюдается, значит она неисправна или неисправен модуль зажигания.

Для того чтобы узнать наверняка, что проблема в свече зажигания, необходимо проверить заведомо исправную аналогичным образом. Если в результате проверки искра появилась, значит проблема найдена и для устранения неисправности заменяем свечу пилы на новую.

Проблемы с катушкой зажигания

Катушка зажигания, её ещё называют модуль, имеет неразборную конструкцию, поэтому очень сложно определить её работоспособность без специального инструмента. Если искра на рабочей свече так и не появилась, возникают подозрения, что виновата катушка. Но не стоит сразу же снимать старую катушку и бежать в магазин, проблемы могут иметь немного другой характер.

Отсутствует зазор между маховиком и модулем зажигания

В некоторых случаях отсутствие искры на свече зажигания, объясняется неправильным зазором между контактами модуля зажигания или маховиком. Он может быть больше, а также его может совсем не быть, и тогда на поверхности маховика будут наблюдаться царапины, образовавшиеся в результате соприкосновения с контактами катушки.

Проверить и выставить зазор, не имея специального инструмента — можно. Для этого понадобится снять стартер, ослабить два винта крепления катушки и проложив между контактами маховика и модулем зажигания пластинку, вырезанную из пластиковой бутылки, затянуть винты крепления модуля.

Если после такой регулировки зазоров искра появилась, все в порядке, можно продолжать работу бензопилой Штиль 180, если нет, необходимо повторно осмотреть и проверить не задевает ли маховик за контакты катушки снова. Допустим в результате проверки обнаружено, что после регулировки зазора, его опять не стало. Значит причина, вероятнее всего, в подшипниках коленчатого вала.

Дефектные подшипники коленвала

При дефекте подшипников коленчатого вала, на нем наблюдается небольшой люфт. Проверить наличие люфта можно пошатав маховик бензопилы Штиль 180 из стороны в сторону. Если люфт есть, значит под действием своих магнитов, маховик притягивается к контактам катушки зажигания, т. к. люфт на подшипниках позволяет ему сделать это и в результате искра пропадает.

Еще из-за этой неисправности Stihl MS 180 не развивает обороты, они словно плавают, либо просто не достигают максимальных значений.

Замена подшипников коленчатого вала

Заменить подшипники коленчатого вала лучше в специализированном сервисе, т. к. при замене потребуется полностью разбирать бензопилу Штиль 180 и снимать все его основные узлы.

Без определенного опыта или хотя бы навыков ремонта аналогичных бензопил провести замену подшипников коленчатого вала качественно, не получится.

Итак, с отсутствием искры мы разобрались, но что делать если искра есть, а ответа на вопрос, почему не заводится бензопила Штиль 180, нет. Причина может скрываться в топливной системе.

Кстати, многие покупателю задаются вопросом брать или нет 170 модель, она очень похожа на 180, более подробно, читайте в сравнительной статье, здесь.

Устройство системы зажигания

Данная часть бензоинструмента имеет следующую типовую структуру:

магнето;
электрокабель;
свеча зажигания;
клавиша отключения.

Общими их элементами являются:

размещенные в ободе магниты;
катушка зажигания, состоящая из сердечника и трансформаторных обмоток;
свеча.

Последний элемент считается одним из наиболее важных, поскольку именно по виду свечи зажигания в большинстве случаев можно произвести визуальную диагностику всей зажигательной системы бензиновых агрегатов.

Образование искры – непростой процесс. Для начала необходимо, чтобы создалось магнитное поле в самой катушке, что возможно благодаря 2-м магнитам. Когда происходит замыкание контактов первичной обмотки, начинает возникать несильный электрический импульс. Соответственно, при их разомкнутости нет ни магнитного поля, ни электродвижущей силы вторичной обмотки.

При этом идет образование электротока с высоким напряжением и подача на свечу, что дает ту самую искру, поджигающую горючую жидкость. Обычно в этот момент поршень локализуется рядом с мертвой точкой, а точнее – на 0,4 см ниже ее положения. Стоит отметить, что контактное зажигание, которое устанавливалось на бензопилы еще в начале 90-х гг. и дошедшее к нам вместе с бывшей в употреблении техникой, на современном техническом этапе уже отжило себя.

Поэтому, в нынешних модификациях, которые презентуют нам ведущие фирмы-изготовители, установлено бесконтактное электронное зажигание, которое намного проще и регулировать, и обслуживать.

Вывод

Партнер 350 не плохая бытовая бензопила, которую вполне возможно ремонтировать самостоятельно. Для правильного ремонта, необходимо знать алгоритм, по которому происходит разборка. Иметь необходимый инструмент и понимать то, как устроена данная бензопила. Если вы не уверены в своих силах, советуем обратится в сервисный центр.

Бензиновые пилы обязательно оснащены системой зажигания. Она необходима для своевременного воспламенения топливной смеси в цилиндре двигателя. Поэтому так нужна установка зажигания на бензопиле и ее периодическая регулировка, поскольку без искры инструмент просто не заведется.
