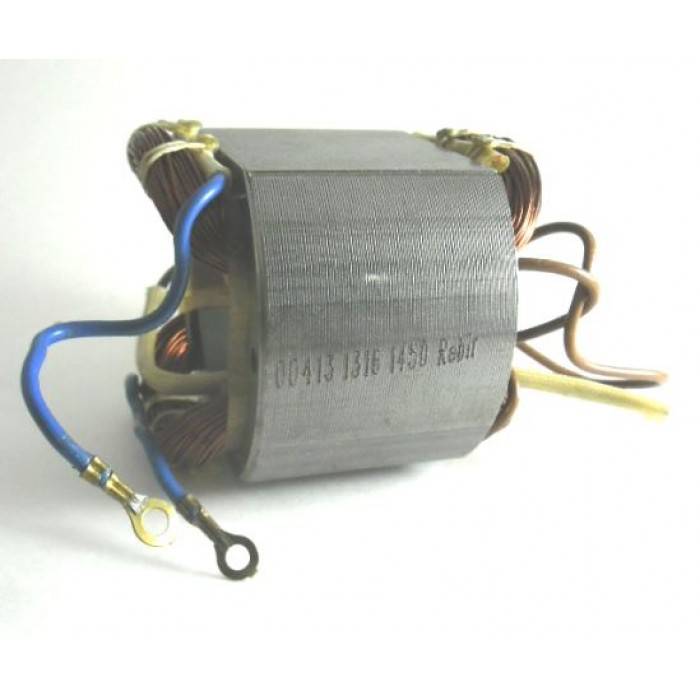

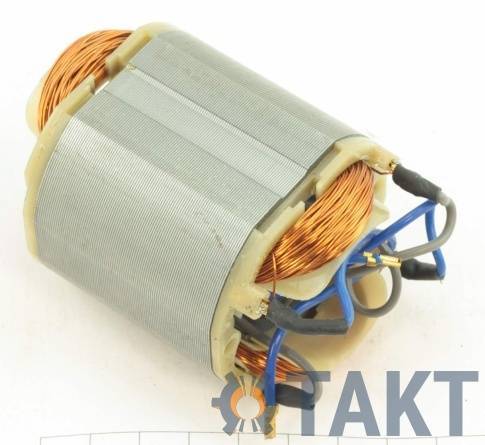

Как проверить статор пилы ребир

Перемотка якоря

Якоря для болгарок УШМ поддаются перемотке в домашних условиях. Для этого нужно иметь определенные умения при работе с паяльником. Чтобы осуществить перемотку якоря своими руками, потребуется:

• провод с медной жилой, которая соответствует предыдущему проводнику;
• диэлектрическая бумага, чтобы изолировать обмотку;
• лак для заливки катушек;
• паяльник.

Схема перемотки:

• убирание предыдущих обмоток – стараться не испортить поверхность корпуса. При появлении повреждений произвести шлифовку наждаком или напильником;
• осмотр коллектора – значение сопротивления контактов ламели в сравнении с оболочкой не должно превышать 0,25 Мом;
• подчищение коллектора от старых проводов – разработка пазов для вставки концов новых проводов;
• постановка гильз – они изготавливаются из материала, не проводящего ток, например, электротехнический картон. Размер их равен 0,3 мм;
• перемотка катушек – окончание нового провода присоединяется к концу ламели. Перематываем по направлению против часовой стрелки. Вблизи коллектора закрепить провода хлопчатобумажной ниткой;
• контроль на отсутствие замыканий – замерить сопротивление тестером;
• нанесение лака или эпоксидки для закрепления намотки – произвести сушку в духовке или использовать средства, которые быстро высыхают.

Если выполнить подобные действия не удается, то можно произвести замену якоря болгарки.

Как починить, ремонт

Ротор в отличие от статора, основным элементом которого является обмотка, имеет более сложную конструкцию. Кроме намотанных в пазы сердечника катушек, в его сборку входят подшипниковые узлы, коллектор, вентилятор и собственно сам вал. Это увеличивает количество вариантов неисправностей, а значит отремонтировать ротор несколько сложнее, чем статор.

Ремонт обмоток ротора

В следующем видео описан ремонт ротора по наиболее частой неисправности электрической части — повреждение обмотки. Автор кратко описывает последовательность операций ремонта обмоток ротора: от диагностики до самой перемотки и пропитки.

Важно: автор указывает на контрольную проверку приборами правильности выполнения каждой операции там, где это необходимо.

Ремонт коллектора

Дефект, который устраняется в следующем видео, а именно отрыв ламелей коллектора, при целых обмотках ротора встречается не так часто. Однако, автор с блеском выполняет его в домашних условиях. Вместо отсутствующих ламелей изготавливаются новые из медной проволоки методом холодной ковки.

После пайки и приклеивания ламелей, убираются слесарным путем все наплывы, и окончательная доводка поверхности коллектора производится оригинальным методом, предложенным автором. Далеко не всегда в домашних условиях найдется токарный станок, поэтому якорь собирается по месту своего прямого назначения (в болгарку), где вместо щеток устанавливается инструмент для обработки ламелей коллектора.

Он представляет собой подогнанные по размеру деревянные бруски, на которые прикрепляется шлифовальная шкурка. Усилие обработки создается затягиванием на определенную величину поджимающей брусок заглушки. Привод ротора осуществляется через шпиндель другой болгаркой. Таким образом, меняя несколько раз шлифовальную шкурку, добиваются идеально ровной и полированной поверхности коллектора после замены ламелей.

Замена крыльчатки вентилятора

В следующем видео на роторе разбита ступица металлической крыльчатки после попадания в нее постороннего предмета. Автор нашел выход из положения, собрав новую крыльчатку из поломанной и другой, взятой со сгоревшего ротора перфоратора. На самодельном приспособлении из дрели и тисков с крыльчатки из перфоратора (пластмассовая), насаженной на ротор, острым ножом были отрезаны лишние элементы, то есть осталась только ступица. Далее на ступицу была приклепана поврежденная крыльчатка. При вращении, с помощью привода, дрелью, опорой на подшипнике в тисках и напильника, на собранной новой крыльчатке было выставлено требуемое радиальное и торцевое биение.

Искрит ротор, причина, как исправить

Основные причины, вызывающие повышенное искрение во время работы болгарки.

• Износились щетки. Следует их заменить, иногда для достижения результата вместе со щеткодержателем и поджимающей пружиной.
• Обрывы, замыкания в обмотке ротора. Устранить сильное искрение поможет замена якоря или перемотка новой обмотки. В видео замена якоря и щеток создает нормальные условия для функционирования щеточно-коллекторного узла.

• Неисправности в обмотке статора могут служить причиной искрения. Здесь по аналогии с якорем следует заменить обмотку статора или сам статор.
• Скопление графитовой пыли на ламелях или между ними. Регулярная чистка ламелей наждачной бумагой и уборка графита между ними сделают невозможным образование дополнительных условий для появления искры.
• Щетки могут быть установлены неправильно по отношению к поверхности коллектора и как следствие создаются условия для образования большого количества графитовой пыли. Устранить можно правкой сместившихся щеток.
• При перегреве на коллекторе образуется нагар, что создает условия для плохого контакта щеток с ламелями и увеличения искрообразования. Необходимо чистить поверхность коллектора наждачной бумагой с мелким зерном, после чего полировка на войлочном круге сделает работу щеточно-коллекторного узла эффективной.
• Механические нарушения, вызванные отклонением от технических требований к конструкции болгарки. Большинство из них устраняется как, например, в видео проточкой на токарном станке.

Возможные причины

Факторы, вызывающие выход статора из строя:

• скачок напряжения;
• попадание воды;
• перегрузка и вызванный ею перегрев;
• резкое выдергивание шнура из розетки.

Признаки, по которым можно понять, что неисправен статор:

1. Появляется запах горелой изоляции.
2. Перегревается корпус.
3. Появляется дым.
4. Вращение вала замедляется или прекращается.
5. Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.

Правила, которые помогут избежать перегрева двигателя УШМ:

1. Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
2. При работе под нагрузкой на пониженных оборотах делать частые перерывы.

Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.

Причины неисправностей

Причинами поломки ротора может быть неправильная эксплуатация электроинструмента, которая представлена следующими факторами:

• превышено допустимое время непрерывной работы, что является одной из основных причин выхода из строя бытовых болгарок;
• проведение работ в условиях агрессивных сред с наличием песка, влаги, абразивной пыли и других подобных материалов;
• работа в условиях, превышающих допустимую нагрузку;
• некоторые механические неисправности влияют на дисбаланс вращающегося ротора, что в конечном итоге сказывается на нормальном функционировании электрической цепи ротора;
• нестабильность сетевого напряжения во время работы электроинструментом.

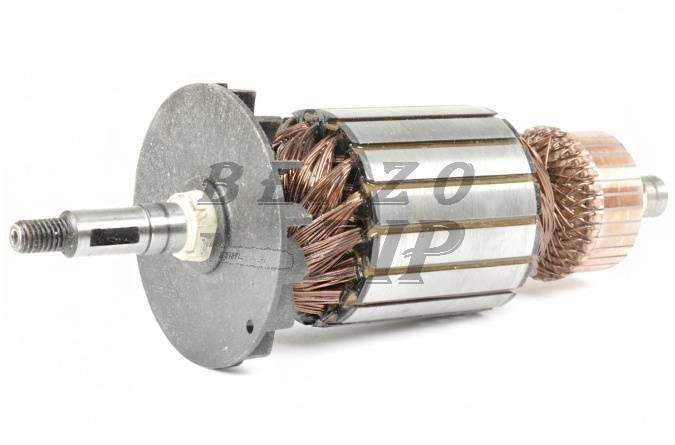

Исправный ротор для Bosch УШМ GWS6-100/GWS 850 MAX. Фото 220Вольт

Работа электроинструмента, сопряженная с действием указанных факторов, приводит к возникновению следующих неисправностей:

• обрыв проводников катушек;
• короткое замыкание между витками из-за подгоревшей изоляции;
• изоляция теряет свои свойства, что может вызвать пробой обмотки на корпус сердечника;
• нарушение коллекторных контактов;
• частички обгоревшего изоляционного лака или оплавившегося припоя попавшие в зазоры, которые соприкасаются с вращающимся ротором, могут нанести механические повреждения элементам болгарки: трещины, скалывания, глубокие царапины.
• ламели коллектора неравномерно изнашиваются, на них образуется нагар от короткого замыкания.

В основном это происходит при длительной работе коллекторного двигателя болгарки без перерыва на отдых. Изоляция обмотки от нагрева теряет свои характеристики, оплавляется, что приводит к короткому замыканию витков. Контакты, соединяющие обмотку якоря с ламелями коллектора, могут отпаяться, электрический ток прерывается и электропривод останавливается.

Дросселем

Наличие межвиткового замыкания в роторе можно определить с помощью устройства для проверки якорей. Оно представляет собой трансформатор с одной первичной обмоткой, фактически это провод, намотанный на ферромагнитный сердечник. При этом в нем выполнен вырез треугольником, в котором можно устойчиво расположить испытуемый ротор. Обмотка его начинает работать как вторичная катушка трансформатора.

При наличии межвиткового замыкания параметры магнитного поля ротора обладают большей интенсивностью, положенная на поверхность сердечника металлическая полоса будет вибрировать и намагниченная притягиваться к корпусу сердечника. Пластина будет свободно перемещаться на корпусе сердечника ротора, если в нем нормальные обмотки без дефектов.

Неполадки в электрической сети

Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия — в нижней части остаются все компоненты. Электрическая схема дрели довольна простая — здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.

Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.

Шнур подключения

Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.

После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Проверка индикатором короткого замыкания

Обнаружить обрыв обмотки или короткое замыкание в ней можно с помощью индикатора коротко замкнутых витков (ИК). Другие названия – индикатор межвиткового замыкания или индикатор дефектов обмоток электрических машин.

Прибор состоит из:

• блока питания;
• корпуса с ЖК-дисплеем, гнездами для подключения принадлежностей;
• соединительных проводов;
• большого индукционного датчика;
• малого индукционного датчика.

Порядок проведения проверки статора болгарки прибором ИДВИ:

1. Осмотреть индикатор межвиткового замыкания. Убедиться в отсутствии внешних повреждений, целостности соединительных проводов и датчиков.
2. Подключить блок питания.
3. Нажать кнопку питания и убедиться в исправности прибора.
4. Если индикатор дефектов обмотки долго находился на холоде, то его нужно выдержать при комнатной температуре не менее 2 часов.
5. Отключить электропитание УШМ.
6. Выбрать из двух датчиков большой или малый в зависимости от размера статора.
7. Если в паспорте угловой шлифовально машины не указано номинальное напряжение, приходящееся на один виток обмотки, то его нужно определить по формуле: номинальное напряжение всей катушки делить на количество витков.
8. Включить прибор.
9. Установить на индикаторе ближайшую большую, чем полученная при расчете, амплитуду импульсного испытательного напряжения.
10. Прижимая датчик к поверхности обмотки, последовательно проверить все пазы, выжидая по 3–4 с. При обнаружении короткого замыкания прибор издаст звуковой сигнал, а на дисплее появится соответствующая надпись.
11. Если короткозамкнутые витки не обнаружены, то на приборе установить следующую (большую по значению) амплитуду и убедиться в наличии запаса прочности изоляции обмотки.
12. Выключить прибор.

Индикатором дефектов обмотки можно проверить состояние изоляции между катушками статора и ротора, а также между обмоткой статора и корпусом болгарки. Если нет возможности купить готовый прибор, то можно сделать более простой индикатор короткозамкнутых витков самостоятельно.

Причины неисправности и характерные признаки

Главные причины, действующие на выход из строя статора, последующие:

Электросеть не всегда гарантирует размеренное напряжение, вероятны его скачки;
Во время работы электроинструмента неважно какая жидкость, к примеру вода, может попасть в статор;
При обработке неких материалов (бетон, дерево и другие) появляется значительное количество пыли, от которой трудно оградить себя от попадания на обмотку статора;
Долгая работа болгаркой в ​​условиях перегрузки, что приводит к перегреву электроинструмента;
Во время работы нельзя останавливать болгарку, резко выдергивая шнур из розетки.

READ Болгарка На 125 Мм С Регулируемыми Оборотами

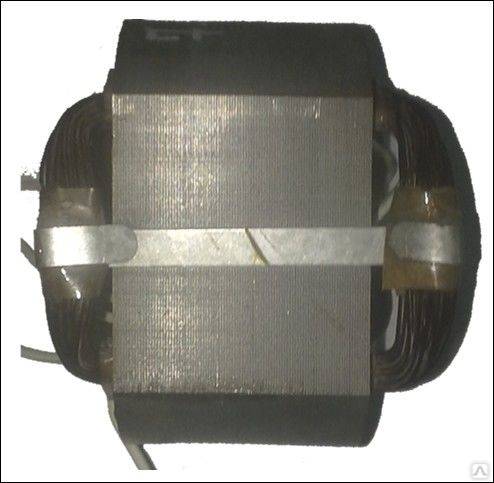

408-105 Статор для угловых шлифовальных машин Hitachi G18SE3 и HAMMER. Фото 220В

Обычные признаки неисправности статора:

• Возникает стойкий запах пригоревшей изоляции обмоточных проводов;
• Существенно увеличивается температура корпусных деталей болгарки;
• Электропривод болгарки гудит посильнее, чем в обычных критериях;
• Возникновение дыма полностью реально;
• Шпиндель начинает крутиться медлительнее либо даже может вполне тормознуть;
• Вероятна оборотная предшествующему случаю, другая крайность. шпиндель самопроизвольно начинает работать на завышенных оборотах, он крутит педали.

Проверка якоря/ротора и статора мультиметром/тестером

Дальше в качестве инструмента для диагностики ротора и статора электропривода употребляется мультиметр либо, как почаще в быту, тестер. Он употребляется для измерения разных электронных характеристик: сопротивления, тока, напряжения. Для определения дефектов в виде обрывов проводов, пробоя обмотки на корпус употребляется режим «омметр», другими словами устанавливается определенное значение сопротивления, сравнимое с имеющимся в проверяемой схеме. В этом случае с ограничением двести Ом.

Пробой статора к корпусу определяют прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какого-нибудь значения сопротивления гласит о наличии недостатка в виде пробоя обмотки на корпус. При диагностике обрыва обмотки индикатор устройства ничего не покажет при совмещении щупов с выводами обмотки.

Более сложные манипуляции следует проводить при проверке обмоток ротора электропривода. Обрыв обмотки может быть при любом соединении с одиночной пластинкой коллектора. Потому нужно инспектировать сопротивление меж всеми ламелями коллектора, попеременно прикладывая к ним индикаторные щупы. При отсутствии прорыва сопротивление во всех случаях будет иметь однообразное маленькое значение. Хоть какое отклонение значит перерыв. Пробой обмотки на корпусе инспектируют щупами при их контакте с коллектором и «железом» из набора листов электротехнической стали. Шкала индикатора не должна реагировать на это действие.

Но найти многооборотную цепь мультиметром нереально. Тут употребляется устройство, называемое индикатором короткозамкнутых шлейфов (ИКЗ). Подробнее об этом в инфы ниже.

Как проверить якорь стартера на МЖЗ и другие неисправности

Как проверить якорь стартера мультиметром

Неотъемлемой частью любого автомобиля является пусковое устройство. Если оно функционирует хорошо, то и запуск двигателя не будет вызывать проблем, даже зимой. И напротив, если в стартере будут изъяны, мотор заводить с каждым разом будет всё труднее. Из этой статьи вы узнаете, как проверить якорь стартера в домашних условиях на межвитковое замыкание и другие неисправности.

Чем грозит неисправность якоря

Проблемы с якорем, наряду с различными пробоями, износом и распайкой относят к самым распространённым. Неисправность подобного свойства может спровоцировать полный выход из строя пускателя, что, само собой, даст предпосылки к проблемам в системе зажигания.

Следует знать, что поломки этого типа не «лечатся» сразу. Потребуется немного времени и сил, чтобы сначала точно установить причину, а затем её устранить.

Схема якоря

Кроме того, неисправности можно полностью доверить специалистам в СТО. Они своё дело знают хорошо, но за любую операцию, какой бы простой она не была, придётся платить из своего кармана. Поэтому некоторые вещи можно и нужно научиться делать самому.

Как определить место замыкания

Если обмотки якоря коротнут, то это грозит большими проблемами. Чтобы суметь разобраться с поломкой и устранить её, потребуется внимательно осмотреть выходы.

Визуальный осмотр может дать исчерпывающие ответы. Практически каждый опытный автомобилист, да и что там – специалист, должен уметь делать оценку уже на визуальном этапе осмотре. Как не бывает дыма без огня, так и не бывает замыкания без следов гари.

После определения места возникновения замыкания, следует очистить контакты, а затем проверить сопротивление измерительным прибором, настроенным на Ом (мультиметром, например).

Изоляция проблемного участка – следующий этап работы. Хорошо поможет смесь асбеста с супер клеем, что даст составу свойство мгновенно застывать.

Если место пробоя, все же, определить не удалось, нужно воспользоваться пока что тоже простым способом. Берётся зачищенная медная проволока, которой нужно связать все ламели так, чтобы они соединились и оказывали друг на друга воздействие. Затем подаётся импульс на короткое время с целью определения слабого места. Ток можно успешно подать с помощью сварочного аппарата, воздействуя на массу и коллектор. Где будет пробивать сварочная дуга, и есть место короткого замыкания.

В крайнем случае, если опять не удалось выявить место замыкания, якорную обмотку можно перемотать целиком.

Межвитковое замыкание или МЖЗ является неисправностью якоря номер один. Определяется с помощью особого аппарата, который предназначен конкретно для этих целей. Называется ППЯ. Он представляет собой трансформатор, эффективно определяющий неисправность.

МЖЗ составляет почти половину всех неисправностей, связанных с электродвигателями (которым, по сути, и является стартер). Причины возникновения МЖЗ нужно искать в перегрузке устройства, ошибочной эксплуатации и изначальном штатном браке.

Примечательно, что неправильная эксплуатация пускового устройства грозит проникновением воды внутрь обмоток.

Как найти МЖЗ? Определить его не так и сложно, если использовать подручные средства и вышеописанный аппарат.

Вот несколько других способов определения МЖЗ якоря:

• При работе стартера устройство нагревается неодинаково, какая-то часть, если потрогать, очень горяча;
• Измерение нагрузки на каждую фазу токовыми клещами (очевидно, что если на одной из фаз тока больше чем на других – это проблема);
• Прозвон обмоток тестером, что подразумевает обязательность отдельного прозвона (каждая обмотка в отдельности, что даёт возможность сверить почерпнутые значения сопротивления);
• Проверить мегомметром, что позволит определить замыкание на корпус (одна клемма прибора прикладывается к корпусу пускателя, другая – к выходу обмоток).

ППЯ для проверки якоря

Лучшая и точнейшая проверка якоря на МЖЗ – это использование Гроувер Тестер (американское название) или по-нашему – ППЯ. Правда, уже якорь должен быть снят, а стартер разобран.

ППЯ – это трансформатор, у которого есть только первичная обмотка, а в сердечнике вырезан зазор, куда помещается якорь.

Проверка осуществляется так:

• Якорь ставится в этот зазор;
• Включается ППЯ в сеть 220В;
• На якорь ставится любой отрезок металлической полоски;
• Если кусок металла начнет вибрировать или намагничиваться, значит, в якоре имеется МЖЗ.

Не забудьте вращать якорь по всей окружности, так как МЖЗ может не быть в одной плоскости, но присутствовать в другой.

Замена, перемотка/обмотка, ремонт

В случае выхода из строя болгарки (при наличии финансовых возможностей) можно решить проблему, отдав ее в сервисный центр, где ремонт будет выполнен квалифицированными специалистами. Однако, простые повреждения, а иногда и не очень, выполняются непосредственно самими пользователями электроинструмента, что позволяет сэкономить личный бюджет.

Мультиметр Зубр для прозвонки цепи. Фото 220Вольт

Однако, далеко не все смогут по ряду объективных или субъективных причин перемотать якорь самостоятельно. Такие пользователи выбирают способ ремонта, связанный с заменой дефектного ротора на аналогичный новый. Ротор не является дешевой запасной частью, но выгода при покупке нового электроинструмента будет значительной.

Важно: ремонт с заменой ротора более надежен, так как отремонтированные с помощью перемотки якоря быстрее выходят из строя. Здесь требуется из огромного количества роторов, предложенных рынком, выбрать нужный

Как подобрать

Самым надежным вариантом замены будет ротор, полностью соответствующий нормативно-техническим требованиям модели ремонтируемой болгарки. Для электроинструмента известных на рынке производителей (Бош, Макита, Хитачи и других) этот метод хорошо работает. В фирменных специализированных магазинах всегда найдется нужная запасная часть, правда за достаточно немалую цену.

Однако, на рынке присутствует большое количество болгарок в эксплуатации, где отсутствует какая-либо база в учете запасных частей, и есть шанс приобретения неподходящего ротора. Также пользователь не всегда имеет необходимые финансовые возможности или остальные пока еще рабочие узлы и детали болгарки находятся на пределе ресурса. В таких случаях следует грамотно подобрать аналог дефектному ротору.

Ротор для ИНТЕРСКОЛ УШМ-2300M, HAMMER. Фото 220Вольт

Здесь следует обратить внимание на некоторые физические характеристики ротора и соответствие геометрических параметров, обеспечивающих условие сборки. При внимательном визуальном осмотре можно сделать вывод о качестве укладки провода в катушках, обратить внимание на наличие балансировочных канавок, равномерность нанесения лакового покрытия

По этим признакам можно оценить качество ротора.

Основные геометрические размеры, которые должны находиться в соответствии на «штатном» и аналогичном роторах:

• диаметр каркаса сердечника (обеспечивает минимальный зазор между статором и ротором для прохождения воздушного потока от крыльчатки к коллектору);
• габариты роторов;
• расстояние между подшипниками (при несоответствии аналог возможно не установить в болгарку);
• диаметры посадок подшипников;
• диаметр коллектора (соответствием обеспечивается нужный зазор между щеткой и коллектором);
• длина каркаса сердечника (от нее зависит количество витков обмотки и следовательно показатели по мощности);
• большая разница в диаметре крыльчатки будет влиять на эффективность охлаждения;
• диаметр и тип посадки ведущей шестерни должны совпадать.

Учет приведенных рекомендаций позволит и после замены ротора эффективно эксплуатировать болгарку.
