Топливораздаточная колонка — не просто стойка с пистолетом и экраном, а измерительный и исполнительный узел, который должен одновременно подавать топливо, точно учитывать объём, обеспечивать безопасность и обмениваться данными с кассой или системой управления АЗС. Внутри она объединяет гидравлическую часть, электронику, датчики, клапаны и защитные устройства. От согласованной работы этих элементов зависит, будет ли отпуск топлива стабильным, без подсоса воздуха, переливов, ложных показаний и аварийных остановок.
Чтобы понять, как устроены топливораздаточные колонки, полезно разделить их на несколько систем: путь топлива от резервуара до бака автомобиля, механизм измерения, блок управления и средства защиты. Такой подход позволяет увидеть, почему колонка не просто «качает бензин», а дозирует его в контролируемом режиме, учитывая тип топлива, заданную сумму, скорость потока и состояние оборудования.
Из чего состоит колонка
Внешне заметны корпус, дисплей, рукава и раздаточные краны, но основная работа скрыта внутри. В зависимости от схемы АЗС топливо подаётся либо всасыванием встроенного насоса, либо под давлением от погружного насоса в резервуаре. Далее поток проходит через фильтры, газоотделитель, измеритель объёма и электромагнитные клапаны. Электронный контроллер получает сигналы от датчиков, управляет пуском и остановкой, передаёт данные на кассу и следит за тем, чтобы отпущенный объём соответствовал показаниям на экране.
- гидравлический тракт подаёт и направляет топливо;
- измерительный узел фиксирует объём;
- электроника рассчитывает стоимость и управляет режимами;
- система безопасности блокирует работу при неисправностях.
Как топливо проходит через систему
Путь начинается не в колонке, а в подземном резервуаре. Если используется всасывающая схема, насос внутри корпуса создаёт разрежение и подтягивает топливо по трубопроводу. В напорной схеме продукт уже приходит к колонке под давлением, а сама колонка в большей степени распределяет и дозирует поток. Перед измерением из топлива стараются удалить пузырьки воздуха: если этого не сделать, счётчик может учитывать не только жидкость, но и газовую смесь, что недопустимо для точного отпуска.
После этого поток проходит через измеритель объёма. Затем срабатывают клапаны, которые открывают или перекрывают подачу. На финальном участке топливо идёт по рукаву к пистолету. В пистолете есть автоматическая отсечка: когда уровень в баке перекрывает воздушный канал, подача прекращается. Это уменьшает риск перелива, хотя корректность работы зависит и от состояния самого крана, и от того, как водитель его удерживает.
Как колонка считает литры и сумму
Ключевой элемент — измеритель, или расходомер. В разных моделях применяются разные принципы учёта, но задача одна: перевести реальный поток топлива в электрические импульсы или цифровой сигнал, по которому контроллер вычисляет объём. Затем программа сопоставляет объём с ценой за литр и выводит сумму на дисплей. Если клиент задал лимит в рублях или литрах, колонка заранее знает точку остановки и закрывает клапан при достижении нужного значения.
Почему точность зависит не только от счётчика
Даже исправный измерительный узел не гарантирует идеальный результат сам по себе. На точность влияют загрязнение фильтров, подсос воздуха, износ насоса, нестабильное давление, вязкость топлива и состояние клапанов. Поэтому колонку периодически калибруют и проверяют. Ошибка в настройке или механический износ могут привести либо к недоливу, либо к формальному совпадению цифр на дисплее с неправильным фактическим объёмом, если система работает с нарушениями.
Электроника, режимы работы и связь с АЗС
Современная колонка редко работает автономно. Контроллер связывается с кассовым программным обеспечением, терминалом оплаты и диспетчерской системой. Когда оператор или клиент выбирает вид топлива и сумму, команда поступает в колонку, после чего она переводится в разрешённый режим. Во время отпуска данные о литрах и стоимости обновляются в реальном времени. Если связь теряется, настройки конкретной АЗС определяют дальнейшее поведение: где-то отпуск блокируется сразу, где-то допускается завершение уже начатой операции.
Электроника также следит за сервисными параметрами: открыта ли дверца корпуса, есть ли питание, сработали ли датчики, не возникло ли расхождение между командами и фактическим потоком. Благодаря этому колонка способна не только продавать топливо, но и фиксировать события, которые важны для обслуживания и поиска неисправностей.
Какие защиты встроены и что обычно ломается
Поскольку колонка работает с горючими жидкостями и парами, в ней применяют взрывозащищённые компоненты, заземление, аварийное отключение и блокировки по состоянию узлов. При нештатной ситуации система должна прекратить подачу быстро и предсказуемо. Отдельная группа защиты связана не с пожарной безопасностью, а с сохранением точности: фильтры задерживают загрязнения, клапаны не дают топливу самопроизвольно стекать, а обратные элементы помогают удерживать заполненность магистрали.

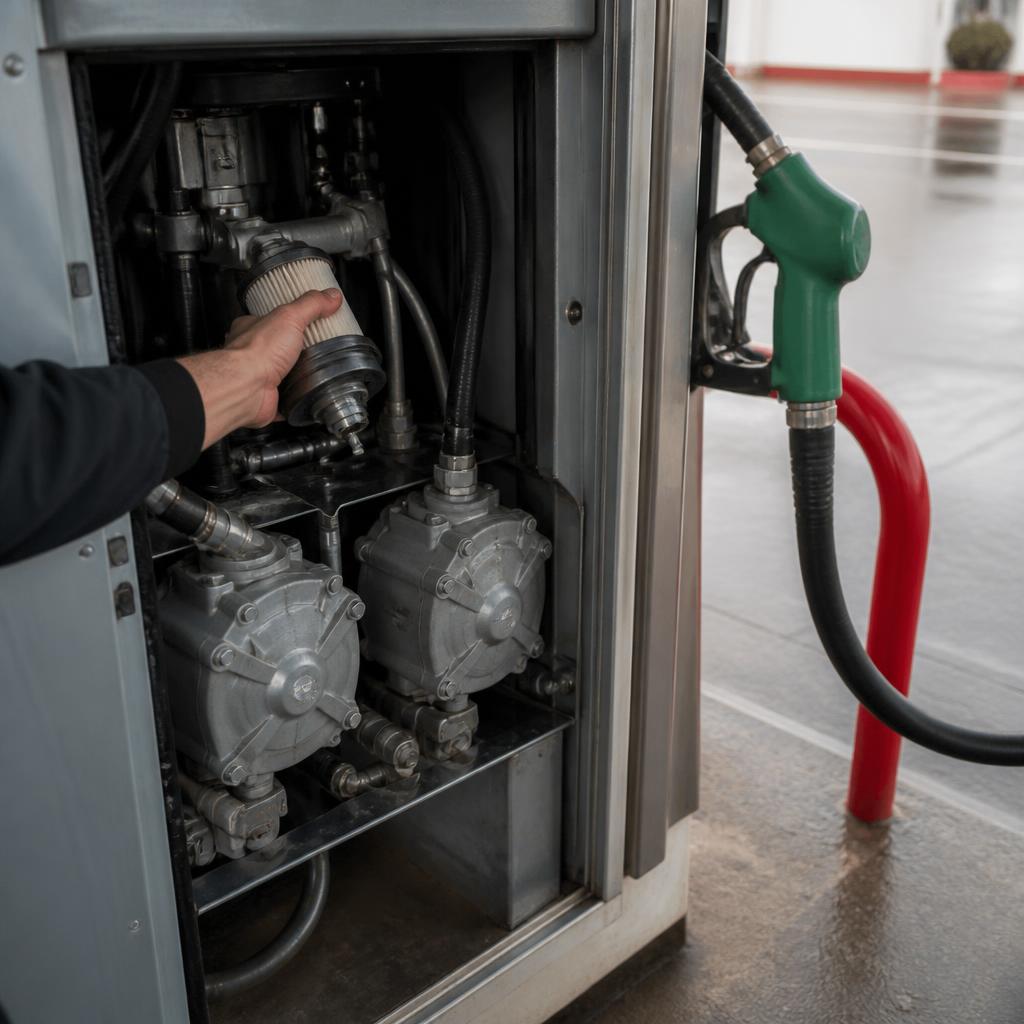

- Засорение фильтра снижает производительность и вызывает рывки потока.
- Подсос воздуха и негерметичность искажают измерение.
- Износ насоса приводит к слабой подаче и перегреву.
- Неисправный пистолет может поздно отключать поток.
- Сбои датчиков и контроллера вызывают ошибки запуска и остановки.
Для пользователя колонка выглядит простой, но по сути это дозирующая система, где механика и электроника тесно зависят друг от друга. Если нарушен хотя бы один участок — от резервуара и трубопровода до расходомера и клапанов — страдают и точность отпуска, и безопасность, и скорость обслуживания.
