Как работать плиткорезом ручным по кафельной

Работа с электрическим плиткорезом

Перед началом работы необходимо правильно разложить инструмент на рабочем столе. Открутите болты, удерживающие защитный козырек, и установите режущий алмазный диск. Верните козырек на место. Проверьте надежность крепления всех деталей. Установите рабочую поверхность плиткореза в горизонтальное положение. Наполните резервуар водой, чтобы диск окунался на несколько сантиметров.

Как пользоваться плиткорезом:

  1. Отметьте на кафеле линию под распил.
  2. Уложите ее на рабочую поверхность электроплиткореза. Если в комплекте есть насадки, установите ее со стороны бортика, чтобы опереть плитку на нее и предотвратить ее смещение.
  3. Распил осуществляется чуть в стороне от линии разметки, так как диск снимает несколько миллиметров материала.
  4. Медленно двигайте плитку по направлению к диску.
  5. Когда дойдете до края, немного притормозите, чтобы не получился грубый скол.
  6. Протрите готовую деталь от пыли.

Навыки того как пользоваться плиткорезом пригодятся вам еще не раз. Выберите один из вариантов инструмента и заранее потренируйтесь на ненужных обрезках кафеля.

Техника безопасности

Плиткорез, даже в ручном исполнении, – источник повышенной опасности. Отсюда, необходимо соблюдать меры безопасности:

  • Изучите инструкцию по работе с инструментом, соблюдайте рекомендации производителя.
  • Применяйте закрытую одежду из прочной и плотной ткани. Пользуйтесь защитными перчатками и очками (маской)
  • Плиткорез необходимо устанавливать на прочном и жёстком основании, не создающим вибраций.
  • Избегайте чрезмерных усилий при раскрое плитки, – это может привести к деформации станины, направляющих и рукояти. Вероятны поломки каретки или лапки, а также растрескивание кафеля.

Правила безопасности при работе с инструментом

Перед тем, как разрезать плитку при помощи ручного плиткореза, следует выполнить проверку инструмента на исправность. Именно от этого зависит безопасность человека, который выполняет работы

Несмотря на то, что ручной инструмент менее опасен, чем электрический, при работе с ним важно соблюдать следующие правила безопасности:

  1. Даже если вы придерживаете одной рукой разрезаемую плитку, то обязательно контролируйте расположение руки. Резак достаточно острый, поэтому не стоит пальцы располагать близко к нему. При правильной резке кафеля используется только одна рука, которой следует держать ручку инструмента.
  2. Работы рекомендуется выполнять в перчатках и защитных очках.
  3. Подготовить рабочее место. Если работы выполняются на месте укладки кафеля, то необходимо оборудовать место, где будет расположен плиткорез.

Если после прочтения данной информации у вас возникают трудности с резкой кафеля, то причина может заключаться не только в отсутствии опыта. Чаще всего приобретаются дешевые китайские плиткорезы, которые имеют очень низкий ресурс работы. Чтобы этого не происходило, покупайте проверенные и фирменные плиткорезы.

Разрезание плитки болгаркой

В этом видео показан общий принцип работы болгаркой, включая шлифовку краев разлома.

Однако стоит понимать: для такой филигранной работы нужен хороший навык. Кроме того, достаточно часто при отрезании диском – как по прямой, так и по кривой – возникают сколы. Чтобы резать плитку болгаркой без сколов и других проблем, мастера рекомендуют наклеивать по линии разреза малярный скотч и делать разметку по нему. Кстати, это удобно делать обычным карандашом.

Чтобы упростить работу, лучше зафиксировать плитку или керамогранит на рабочем столе.

Это удобно делать специальными зажимами-струбцинами. При этом обязательна амортизация опорных поверхностей струбцин и хотя бы минимальная амортизация рабочего стола – это поможет избежать нежелательной вибрации, ведущей к сколам на плитке и ее неровному разлому.

На стол рекомендуют подкладывать пенопласт, вспененный полиэтилен и другие аналогичные материалы.

Иногда получить ровный разрез не выходит, в этом случае можно «выбрать» болгаркой материал до определенного контура, и потом загладить край абразивом.

Если необходимо сделать прямоугольный вырез или разрезать плитку по ломаному контуру, выполняются прямолинейные пропилы.

К сожалению, при этом сложно избежать надрезов по углам.

Болгаркой также удобно шлифовать не совсем ровные края плитки после разрезания. Для этого используются специальные гибкие абразивные круги.

Работа на ручном плиткорезе

Принцип действия роликового плиткореза основан на прорезании канавки в теле плитки. Глубина царапины не превышает 0.1~0.4 мм. Процесс напоминает раскрой стекла ручным стеклорезом.

Обожженная глина (керамика) в процессе изготовления приобретает отрицательное свойство – чувствительность к концентраторам напряжений. В данном случае, – это прорезанная канавка в виде микротреугольника. Приложение дополнительных внешних усилий, вызывает растрескивание вдоль образующей, – кафель разделяется на части.

Подготовка инструмента

Состояние плиткореза напрямую сказывается на качестве проводимых работ. Отсюда, перед началом работы необходимо:

  • Проверить и устранить грязевые отложения с платформы, направляющих, каретки и лапки. Наличие механических включений может привести к искривлению линии разреза, выкрашиванию кромок плитки.
  • Осмотреть инструмент для выявления возможных деформаций, – кривизна станины, направляющих или ручки нарушит штатный процесс обработки.
  • Проверить состояние ролика, – он должен быть целым, острым, не содержать выбоин, заусениц. При необходимости, заменить на исправный. Режущий диск необходимо надёжно зафиксировать, – вращение осуществляется в одной плоскости, без люфта (свободных перемещений).
  • Выполните холостой ход для проверки совпадения перемещения ролика вдоль центральной разметки на станине, произведите корректирующую настройку.
  • Направляющие или подшипники целесообразно смазать машинным маслом, – каретка будет легче, без заеданий, скользить.

Прямой рез

Этап раскроя кафеля начинается с разметки плитки, – на поверхность карандашом или маркером наносится линия будущего реза. Очерчивается по линейке или столярному угольнику.

Далее:

  1. Расположите кафель на поверхности платформы, зафиксируйте. Разметочная линия должна совпадать с центральной осью станины.
  2. Произведите «нулевой» рез, – слегка касаясь колёсиком заготовки, проверьте совпадение направления движения ролика с нанесенной разметкой. Откорректируйте положение кафеля до полного совпадения осей.
  3. Расположите резак в начальной точке, – на кромке плитки.
  4. Создав сверху-вниз усилие на ручке, проведите «от себя» каретку от начала до конца заготовки, – раздастся негромкий характерный скребуще–шелестящий звук.
  5. Переместите лапку на середину плитки и достаточно резким движением надавите на рукоять, – произойдёт раскол керамического изделия.

Отсечение небольших частей

Механический плиткорез позволяет выполнить уверенный раскрой детали на расстоянии от 10~20 мм от края. При меньших размерах целесообразно использовать ручное приспособление, – щипцы:

  • Размечается заготовка.
  • Установите опорную планку на поверхности кафеля вдоль разметочной линии. В качестве направляющей можно применить ровный деревянный брусок или металлическую линейку.
  • Прочертите роликом канавку.
  • Расположите плитку на жёсткой прочной поверхности с ровным краем, – на табуретке, стуле или столе. Отсекаемая часть кафеля должна выступать на 2~5 мм за пределы опорной плоскости.
  • Аккуратными движениями отламывайте кусочки керамики, используя губки щипцов. Острые края и неровности притупляются шпателем или абразивным бруском.

Криволинейный рез

Отдельные модели плиткореза снабжены «балеринкой», – круговым сверлом для образования отверстий:

  • Выполняется разметка, – определяется центр будущего отверстия. Используется линейка, циркуль, карандаш.
  • Заготовка располагается на станине. Центр разметки необходимо расположить на главной оси платформы.
  • Подводится «балеринка», основной стержень с заостренным концом выставляется по центру выполняемой окружности.
  • Линия окружности слегка смазывается маслом, рез осуществляется вращением рукоятки по часовой стрелке.
  • Выход центрального сверла означает, что плитку требуется перевернуть и досверлить с обратной стороны. Неровные края подправить шлифовальным инструментом (напильником, среднезернистой или мелкой шкуркой).

Ручной плиткорез

Среди строителей любительского и профессионального уровня самым популярным является способ нарезки плитки с помощью ручного или станочно механического плиткореза. Такой метод является относительно недорогим, но при этом не менее действенным, чем работа электрическим плиткорезом.

Плиткорез, в зависимости от уровня и качества, стоит в среднем от 300 рублей. Можно найти дешевле, но качество такого инструмента полностью соответствует его низкой цене. Стоит отметить и ряд других плюсов этого инструмента:

  1. Максимальная безопасность. Травмироваться таким плиткорезом не сможет даже самый маленький член вашей семьи, если только не уронит его на себя.
  2. Простота в использовании. Многие, кто до этого ни разу не пользовался подобным инструментом, отмечают, что освоение технологии резки занимает в среднем 10-15 минут. Качество отреза при этом не сильно отличается от профессионального уровня.

Устройство ручного плиткореза считается максимально простым. В нем используется подвижная ручка, на конце которой находится режущий элемент и лапки, надламывающие плитку. Основная поверхность инструмента имеет неглубокую выемку, с помощью которой надлом получается максимально ровным. Колется плитка по диагонали с помощью ручного или станочного механического плиткореза очень просто.

Первое, что необходимо сделать – закрепить плитку и предотвратить ее скольжение. Закреплять следует лицевой стороной к ручке. Затем, не прилагая больших усилий, провести ручкой по поверхности плитки, образуя риску. Последнее действие – лапками приложить некоторое усилие, которое приведет к разлому плитки вдоль линии отреза.

Главный недостаток этого инструмента состоит в том, что будет крайне затруднительно сделать надрез, а затем и залом кромки плитки менее 5-6 см, что является определяющим фактором при выборе способа нарезки.

Как работать этим аппаратом

А теперь о том, как правильно резать плитку ручным плиткорезом. Как известно, любой, даже не слишком сложный технологический процесс начинается с подготовки инструмента. Не составляет исключения и процедура использования плиткореза ручного привода. Его подготовка к эксплуатации заключается в следующих, в общем-то, несложных, мероприятиях:

  • Визуальный осмотр инструмента, целью которого является выявление механических повреждений и деформаций.
  • Очистка рабочих поверхностей направляющих и платформы от загрязнений.
  • Контроль плавности скольжения каретки по направляющим.
  • Визуальный контроль режущего ролика на предмет отсутствия повреждений и проверка плавности его вращения.
  • Надежная фиксация инструмента на выверенной горизонтальной поверхности.

Как резать плитку

Процесс качественной, быстрой и более легкой резки керамической плитки, обеспечивается выполнением некоторых несложных мероприятий. Они заключаются в следующем:

  • Предварительное замачивание плитки в умеренно теплой воде практически полностью исключает появление сколов и трещин в процессе выполнения разреза, а значит, существенно минимизирует количество брака.
  • Периодически смазывайте режущий ролик и линию разметки машинным маслом, тем самым снижая коэффициент трения.
  • Передвигайте каретку, прилагая рукой равномерные усилия, и совершая плавные, без рывков, движения, производя разрез только одним проходом.

Итак, как пользоваться плиткорезом ручным правильно:

  • Посредством маркера и линейки произведите разметку керамического изделия, предназначенного к разрезу.
  • Заведите изделие на рабочую поверхность платформы инструмента и зафиксируйте его при помощи зажимов таким образом, чтобы линия нанесенной вами разметки оказалась точно под колесиком режущего элемента. Для облегчения этого процесса на станине плиткореза, имеется центральная метка.
  • Передвигая рукоять, установите ролик режущей части в точку начала линии разметки (ближней к вам) и слегка придавите его.
  • В направлении «от себя» равномерно и плавно переместите каретку с режущим элементом по линии нанесенной разметки, делая небольшое углубление в лицевом слое разрезаемого изделия.
  • Переведите рукоять в нерабочее положение и установите лапку в центральную точку получившегося разреза.
  • Посредством несильного нажатия (удара) переломите изделие на две части.

Резка керамогранита

Керамогранит или грес характеризуется как отделочный материал, обладающий повышенной твердостью, что вносит в процесс его резки при помощи ручного плиткореза определенные нюансы. Например, материал, использованный для изготовления инструмента должен быть более прочным, а режущий элемент — дефекто- и износоустойчивым.

В остальном порядок действий остается аналогичным, порядку, описанному выше.

Как правило, толщина керамогранита, который режут механизмом ручного типа, не превышает 15,0 миллиметров.

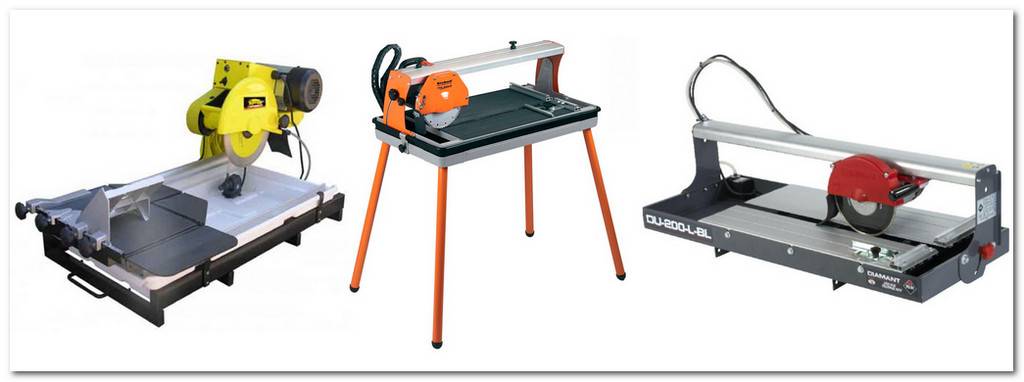

Что же такое плиткорез (электрический)

Прежде чем разбираться, как резать керамическую плитку электрическим плиткорезом, неплохо бы выяснить, что представляет собой этот инструмент. Современный электрический плиткорез режет плитку алмазным диском, охлаждая поверхность водой. По принципу работы этот инструмент может напоминать циркулярку или торцовочную пилу. У них одинаковое расположение мотора, отрезного круга, опорной площадки и станины с поворотной головой. Особенность плиткореза заключается в алмазном напылении на используемом диске, возможности подавать воду в рабочую зону. Система захвата и позиционирование заготовок также отличается определенной сложностью.

Электрический плиткорез благодаря использованию алмаза успешно справляется с резкой не только кафельной плитки, но и камня (натурального и искусственного), кирпича, бетона, керамики, фарфора, стекла и многих других строительных материалов. Для этого достаточно правильно подобранного диска и скорости подачи.

Подача воды способствует охлаждению поверхностей детали и самого инструмента, а также некоторой «вязке» пыли настолько, что ее практически нет во время работы. Подаваемая вода обеспечивает быструю и чистую разделку, ровные края плитки, отсутствие сколов и серьезных повреждений глазури.

Для достижения точности резки в электрическом плиткорезе существуют консольный погружной механизм, системы упоров (параллельных и угловых), указатели линий и многое другое.

Современный электрический плиткорез обладает рядом преимуществ:

  • ровные линии среза на плитке,
  • возможность свести к минимуму количество и размеры сколов,
  • возможность разделки деталей под углом,
  • минимум пыли во время работы,
  • высокая безопасность и хорошая производительность,
  • возможность делать в плитке пазы, кроить ее по диагонали и из средины,
  • возможность отрезать от края даже несколько миллиметров.

Однако, как и любой другой инструмент, электрический плиткорез не лишен некоторых недостатков:

  • отсутствие возможности делать разрезы по изогнутой линии,
  • достаточно высокая стоимость, которая оправдывается качеством и функциональностью.

Как пользоваться ручным плиткорезом

Получить две части плитки заданного размера с хорошим качеством кромок допустимо при помощи механического инструмента

Никаких особых секретов в этом нет, важно только соблюдать последовательность проведения работ

Технология резки плитки ручным плиткорезом заключается в следующих действиях:

  1. На лицевой поверхности материала фломастером или маркером по линейке нанести разметочную линию.
  2. Зафиксировать кафельную плитку с помощью имеющихся в конструкции упоров, при этом линия разметки должна оказаться точно под режущей кромкой разметочного колесика.
  3. Разместить рабочий диск в начале разметки и немного его прижать к обрабатываемой поверхности.
  4. Каретку с роликом передвинуть вдоль прочерченной линии при помощи рукоятки. Движения должны быть плавными и достаточно сильными, чтобы прорезать глазурь. Чрезмерным нажимом можно сломать хрупкую плитку, а недостаточные усилия не позволят надрезать глазурованное покрытие и затем аккуратно сломать кафель.
  5. Перевести рукоятку на середину, затем резким движением разломить плитку, опустив рычаг. Если в комплектации механизма рычаг не предусмотрен, то кафель кладут на край верстака или стола по процарапанной линии, затем отламывают выступающую часть, надавив на нее.

Если все действия были произведены верно, то материал разламывается точно по проделанной канавке. Можно обрезать кафель под углом 45°, для этого в некоторых моделях предусмотрено поворотное основание и специальная встроенная линейка.

Как работать с ручным плиткорезом

Керамическая плитка – наиболее распространённый строительный материал, который широко используется как в частном домостроительстве для отделки ванных комнат и кухни, так и для внутренней отделки общественных мест. Её можно увидеть в больницах, торговых центрах, административных зданиях. Такая популярность плитки объясняется её прочностью, долговечностью, экономичностью, простотой ухода и разнообразием выбора расцветок и рисунков. Чтобы сделать облицовку керамической плиткой нужно уметь пользоваться специальным строительным инструментом – плиткорезом, так как обязательно возникнет необходимость подрезки отдельных элементов, подгонка по углам или ступенькам, срез по диагонали. Иногда нужно просто немного подрезать плитку, чтобы уменьшить её размеры.

Как устроен ручной плиткорез?

Составные части:

  • каретка;
  • рукоятка;
  • направляющие;
  • режущий элемент;
  • лапка – обеспечивает разлом плашки.

Плиткорез —  инструмент, на основании которого находятся полозья (направляющие) – по ним перемещается коронка со стальным роликом из твердого сплава. На это основание и укладывают плитку для резки.

Модели могут отличаться модификацией. Например,  встречаются плиткорезы с доп. приспособлением, которое позволяет делать круглые отверстия.

Перед покупкой следует также узнать у продавца, какой плиткорез выбрать для керамогранита. Дело в том, что некоторые модели подходят лишь для тонкой керамической плитки.

Объявления на НН.РУ — Стройка

Набор орхидея автор новая бесплатно доставка по городу нижний новгород дзержинск. Фабрика дасторг предлагает — кухонные уголки со. Цена: 8 000 руб.

В наличии имеется Резервуар (емкость) ЖД БУ 85 куб. Чистый, пропаренный, без остаточного груза. Подойдет под хранение ГСМ, технической. Цена: 220 000 руб.

Обеденная группа новая коллекция бесплатно доставка по городу нижний новгород дзержинск. Дзержинская мебельная фабрика дасторг.

Предприятие Вода-Сервис предлагает бурение промышленных скважин по всем регионам России и в Нижнем Новгороде. Стаж бурения скважин на. Цена: 1 000 руб.

Как работать роликовым плиткорезом?

Наиболее простой, но не всегда удобный способ разрезания плиточного материала – это использование роликового инструмента. Он совершенно не подходит для работы с твёрдой и плотной плиткой, но прекрасно справляется с более мягким материалом.

Принцип работы роликового плиткореза заключается в следующем: на поверхности плиточного материала наносится линия разреза при помощи мягкого карандаша. После этого плитку располагают на ровной поверхности (доске, фанере) и проводят прибором, делая один надрез. Для этого нужно плавно надавить на плиткорез и провести им по всей длине плитки, сформировав достаточно глубокую бороздку, по которой нужно разделить материал на две части. Чтобы аккуратно проделать этот процесс достаточно положить плитку на гвозди и слегка надавить.

Использование ручного роликового прибора оправдано только в том случае, если нужно разрезать несколько плиток. Это связано с тем, что процесс получается достаточно длительным, а риск порчи строительного материала значительно выше, чем при использовании стационарного или электрического инструмента.

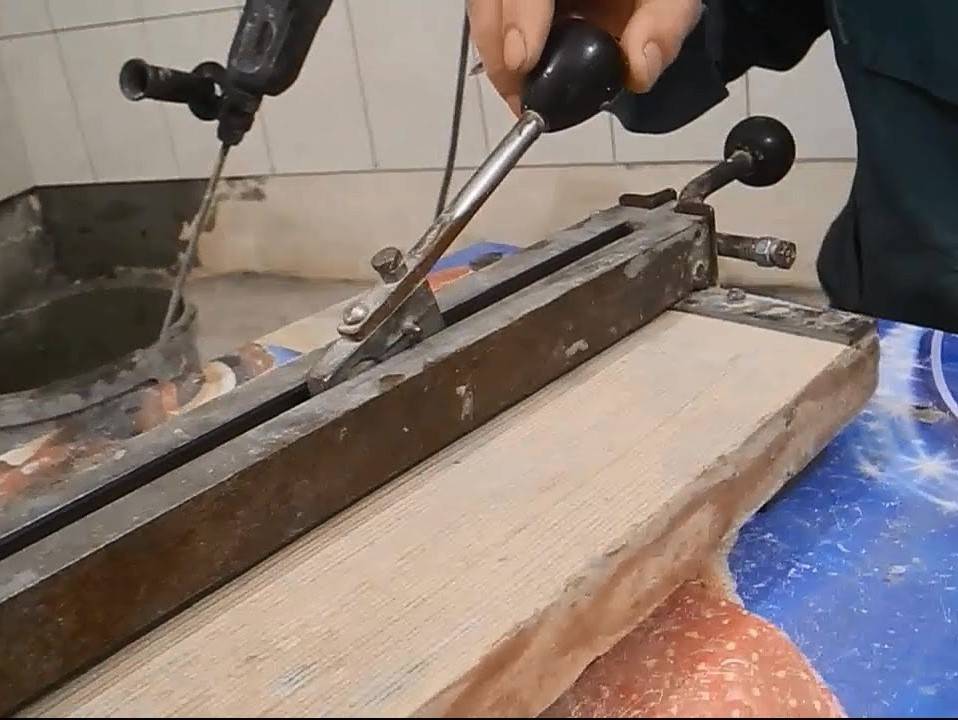

Вариант самодельного плиткореза

Технология резки керамической плитки с помощью плиткореза

Нанесение риски

Для изготовления прямого среза плиткорезом необходимо провести черту фломастером на материале. Далее уложить плитку на специальное основание инструмента и совместить указанную черту с колесиком для нанесения риски. При выполнении множества одинаковых срезов, целесообразно зафиксировать рамку с помощью шурупа в заданном положении. Держите одной рукой плиту, а второй – рычаг с колесиком.

Рычаг нужно поднять до соприкосновения колесика с поверхностью плитки, а затем выполнить движение ручкой на себя. Применив небольшое усилие, выполните один проход колесика, нанеся риску.

Ударяем по рычагу

Далее по выполненной риске потребуется разделить материал на элементы. Для этого поставьте крылья у начала рычага таким образом, чтобы они оказались на уровне 1/3 части нижней плиты. Предварительно обработайте крылья инструмента малярным скотчем, чтобы они не повредили материал. Удерживайте плитку в необходимом положении, слегка нажав на рычаг большим пальцем одной руки, ударьте по рычагу ладонью другой руки.

После завершения работы, срезанный край может выделяться. Это исправляется путем обработки его наждачной бумагой или камнем для шлифовки. Запаситесь необходимым видом камня, подходящим под структуру вашей плиты. Нет необходимости в обработке краев, когда они закрываются соседними плитками.

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Что такое плиткорез и зачем он нужен

Плиткорезом называется устройство, позволяющее осуществлять прямолинейную резку плитки необходимых размеров. Отрезать плитку можно как ручными плиткорезами, так и электрическими. Преимуществом ручных плиткорезов является отсутствие пыли при проведении работ, а также абсолютная бесшумность. Кроме того, вес и размеры таковых устройств в десятки раз меньше, чем стационарные электрические агрегаты.

Если запланирован ремонт квартиры с облицовкой стен или пола кафелем, то такой инструмент, как плиткорез понадобится в обязательном порядке. Специалисты-плиточники пользуются преимущественно электрическими агрегатами для резки кафеля. Если же человек ни разу не сталкивался с облицовочными работами, в частности с резкой кафеля, то оптимальный вариант для начала – это воспользоваться ручным инструментом.

Рабочий ролик

Главное предназначение рассматриваемого изделия – это резка кафеля и напольной плитки, с чем одинаково хорошо справляются ручные и электрические аппараты. Стоит отметить, что ручные плиткорезы делают только борозды по необходимым разметкам материала, после чего кафель надламывается. Электрические аппараты же осуществляют полный распил материала по меткам, в результате чего и возникает большое количество пыли при проведении таких действий.

Это интересно: Какой нужно выбрать плиткорез?

Подводим итог

Резка керамической плитки на самом деле процесс не сложный. Это станет понятно потом, когда придет первый удачный опыт. А пока постарайтесь при покупке учесть процент потерь и купить материал с небольшим запасом в 10-15%.Иногда продавцы предлагают свои услуги по распилу, но этим предложением можно воспользоваться только в том случае, когда вы точно знаете размеры и форму.
