Как разобрать дрель с перфоратором

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

https://youtube.com/watch?v=D0hgvy9xEGg

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Дрель не включается что делать

При подключении в сеть наблюдается отсутствие признаков жизни инструмента. С таким явлением приходилось сталкиваться не раз мастерам с опытом, но что делать, если такое явление случается впервые? Разобрать, провести диагностику и отремонтировать дрель. Поиск неисправности, когда не включается дрель, начинается с выявления наличия напряжения в сети. Банально, но факт — часто причиной неработоспособности инструмента является отсутствие напряжения в сети. Причинами этого может быть плановый ремонт на трансформаторной подстанции, срабатывание автоматических выключателей или повреждение кабеля питания розетки. Возьмите мультиметр, и измерьте напряжение в сети.

Если розетка исправна, то следующий подозреваемый на неисправность — это сетевой кабель. Да, он тоже не вечный, и может повредится в процессе эксплуатации инструмента. Не пытайтесь найти поломку визуально, так как это впустую потраченное время. Возьмите тестер, и включив режим прозвонки, проверьте целостность обоих жил. Для этого необходимо разобрать корпус, и поочередно касаться одним щупом к контакту на вилке, а вторым к проводу, подключенному к кнопке. Исправными являются жилы, когда прибор «пищит».

Если застряла насадка

Как и любой инструмент, перфоратор даже самого высокого качества может заклинить. При выполнении работ, это становится проблемой, у которой есть несколько вариантов и причин.

Во-первых, когда сверло застряло в съемном патроне, во-вторых, если насадка заклинила в самом перфораторе.

Когда проблема в самом зажиме инструмента или съемной головке, то достаточно просто залить немного жидкости типа WD-40 в патрон и немного подождать. Состав расслабит хват зажимного устройства и бур можно будет без проблем достать.

Бывают случаи, когда под рукой нет специальных смесей и автомагазинов. Выходом может стать обычный керосин. Его также заливают, и, выждав 10 минут, пробуют освободить насадку. При этом допустимы легкие постукивания по зажиму и небольшие пошатывания бура. После завершения процедуры зажим необходимо тщательно прочистить и смазать.

Причина неисправности бывает и в плохом качестве самого бура. Если при изготовлении был использован более дешевый и мягкий сплав металла, то насадку может повредить перфоратор во время работы.

Исправить эту неполадку можно несколькими способами. Первое, что необходимо попробовать, это зажать бур в тиски и, держа инструмент в руках, расшатывать насадку и тянуть её на себя. Если деформация не очень серьезная, то насадку удастся вытащить.

Второй вариант предусматривает двойную фиксацию тисками — перфоратора с одной стороны, а бура – с другой. После чего берут небольшой молоток и бьют по буру в сторону выхода из зажима. При такой операции можно использовать WD-40.

Когда не помогает ни один способ, можно попробовать снять детали патрона и провернуть бур в обратную сторону примерно на 90 градусов. Однако такой прием может полностью испортить детали зажимного устройства.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

  1. Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
  2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
  3. Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма

  4. Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Как разобрать патрон перфоратора

В некоторых случаях возникает необходимость в разборе самого патрона, например, для чистки, смазки или смены некоторых деталей. Для того, чтобы правильно осуществить процесс, рекомендуется знать марку производителя, потому что основной процесс зависит от этого. Например, более современные марки (Деволт, Метабо, Штурм, Калибр) очень схожи по устройству с иностранными аналогами и разбираются по тем же схемам.

Схема разбора на основе марки Бош (изделия данного бренда самые популярные):

  1. Отвернуть пластиковую деталь и удалить уплотнитель из резины.
  2. С помощью отвертки аккуратно убрать кольцо, закрепляющее конструкцию и шайбу.
  3. Удалить следующее фиксирующее колечко.
  4. SDS зажим разбирают по определенной схеме — сначала удалить шарик, потом шайбу, в последнюю очередь пружину.

После сборки необходимо проверить все крепления

Чем освободить двухмуфтовый патрон

Двухмуфтовый патрон используется для более надежного крепления бура

Есть модели перфораторов, в которых устанавливается двухмуфтовый патрон. Его характерной особенностью является то, что в нем отсутствует зубчатка, отвечающая за улучшение упора установленного бура. Кольца в них абсолютно гладкие и поэтому снимать данную деталь не очень удобно. Однако несмотря на это, многим удается извлекать ее самостоятельно без посторонней помощи. Делается это следующим образом:

Воспользоваться держателем и осторожно обхватить им ближнюю муфту.
Разместить дрель в тисках и надежно зажать ее.
Ударить молотком по рукояти. При этом бить нужно таким образом, чтобы удар приходился в сторону раскручивания муфты.. После выполнения этих действий патрон должен освободиться вместе со сверлом

После выполнения этих действий патрон должен освободиться вместе со сверлом.

Чтобы улучшить скольжение, можно подлить масло. Его следует добавлять под муфту. После этого патрон будет лучше извлекаться.

SDS-патроны (Steck, Dreh, Sitzt)

Под конец XX столетия компания Bosch совершила прорыв и доказала, что наиболее простая конструкция обеспечивает высокую надежность устройства.

Таким образом на свет появилась новейшая категория крепления для насадок, которую сегодня все знают под сокращением SDS. Оно расшифровывается, как Steck, Dreh, Sitzt — установи, прокрути, закрепи.

Практически все электрические перфораторы сегодня используют именно эту разновидность патронов. Большинство потребителей и неопытных строителей могут спутать SDS-патрон с быстрозажимными устройствами, так как в нашей стране многие его так и называют. Но стоит помнить, что такой тип патрона закрепляется простым придерживанием, а быстрозажимное устройство предполагает зажимание патрона при помощи вращения муфт.

Все особенности закрепления и функционирования SDS-насадок интуитивно понятны из их внешнего вида, а именно из строения хвостовой части. На ней можно разглядеть 4 основных паза. Первые 2 паза открыты с торцевой стороны, другие 2 паза — закрыты. Открытые выемки выполняют роль направляющих, применяющихся для размещения насадок. Закрытые пазы призваны закреплять устройство, для этого внутри патрона имеются особые механизмы в форме шариков. При установке нужного сверла его необходимо аккуратно вкрутить, механизмы фиксируются в закрытых выемках. На этом процедура фиксации насадки завершается.

Чтобы сверло размещалось еще проще, необходимо слегка смазать его основание. Стоит отметить, что при данном методе закрепления в насадке может возникнуть легкое биение во время вращения, проявляющееся при сухом движении. Это практически не оказывает влияния на просверливание проемов, но холостое движение сверла внутри крепления уводит патрон от ударного давления. Этому неизбежно подвергаются бурильные насадки.

Устройство

Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

Составные части самых распространенных зажимных устройств:

  1. Ось, на нее напрессована втулка с множеством шлицов.
  2. Кольцо с конической пружиной, одеваемое на втулку.
  3. Стопорные шарики, которые располагаются между кольцом и втулкой.
  4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Принято различать патроны по особенностям крепления насадок (буров), некоторые устанавливаются на профессиональном инструменте, работающем при высоких нагрузках. Есть менее громоздкие типы для использования на бытовом инструменте: дрелях, шуруповертах.

SDS-патрон

Все зажимные устройства этого типа позволяют быстро и со 100% надежностью зафиксировать насадку, вставив и повернув ее.

Подвиды, которые выпускаются современными производителями:

  1. SDS Plus – встречается часто на маломощных инструментах. Диаметр – 10 мм, длина – 40 мм, есть 2 паза для установки в держатель перфоратора. Диаметр контактной части от 4 до 26 мм.
  2. SDS Max – такая маркировка встречается на хвостовиках буров с диаметром рабочей части более 26 мм. Длина части, заправляемой в держатель – 90 мм, ее диаметр – 18 мм.
  3. SDS Top – встречается не очень часто, длина хвостовика – 70 мм, диаметр – 14 мм. На поверхности его 4 паза – 2 открытых и 2 закрытых.
  4. SDS Quick – имеют нестандартные хвостовики со шпонками и держателями. Нужен для фиксации под сверло или биту (от шуруповерта). Часто выпускаются фирмой Bosh.

Основной конструктивный элемент SDS-патрона – шарики, которые в момент установки бура центруют хвостовик относительно отверстия, а потом фиксируют его.

Зубчато-венцовые ключевые

Стандартный тип, часто встречающийся на электродрелях.

Отличаются тем, что для зажима бура/сверла, хвостовик которого имеет обыкновенную цилиндрическую форму без каких-либо пазов, требуется специальный ключ.

Сверла и буры фиксируются тремя кулачками.

Не годится для сверления крупных отверстий, так как сверло будет постоянно прокручиваться в патроне.

Быстрозажимные

Можно увидеть на шуруповертах и некоторых моделях дрелей. После установки насадки ее фиксируют двумя руками: одной – удерживают нижнюю часть патрона (кольцо), а второй – затягивают верхнее кольцо.

Зажимные с одной муфтой

Один из видов быстрозажимных патронов, но для затягивания насадки нужна только одна рука. Но использовать его можно только на инструменте, который поддерживает функцию автоматической фиксации рабочего вала.

Переходные

Предназначены для работы с насадками, которые невозможно фиксировать в патроне этого перфоратора. То есть, они являются самостоятельным зажимным устройством(переходником), оснащенным хвостовиком.

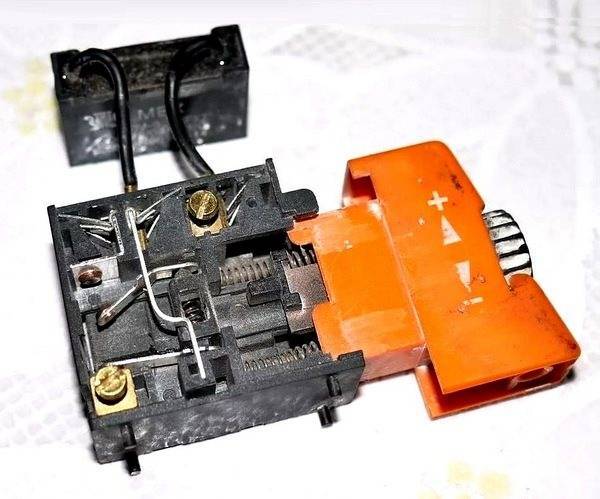

Как выполняется простой ремонт кнопки дрели с регулятором оборотов

Если предварительная проверка показала, что сетевой провод исправен, то продолжать поиски неисправности необходимо по цепи протекания тока. Следующим элементом в очереди на поиск неисправности является кнопка. На советских дрелях такие кнопки представляют собой простой механизм, посредством которого происходим замыкание контактов. На современных инструментах в конструкции курка ставится круглый регулятор в виде шайбы с резисторами, при помощи которых регулируется скорость вращения патрона.

Если кнопка дрели не имеет регулятора, то выявить и устранить неисправности достаточно просто. Для этого следует разобрать ее, осмотреть целостность контактов и зачистить мелкозернистой бумажной наждачкой.

Если к кнопке подключен дополнительный переключатель реверса, то его также необходимо проверить путем прозвонки. Если установлено, что поломка связана с неисправностью кнопки, то ее проще заменить, чем искать неисправность и пытаться ее устранить.

Ремонт перфораторов Диолд

Устранение неполадок в перфораторах Диолд является непростым процессом. Он должен проводиться в сервисных службах с использованием высокотехнологичного оборудования и наработанного опыта. Перфоратор – это устройство с большим числом различных движущихся и вращающихся элементов. Инструмент обладает тремя режимами – сверлением, долблением и сверлением с долблением. Ресурс напрямую зависит от сервисного обслуживания, своевременного ремонта неполадок, а также соблюдения норм хранения и эксплуатации инструмента.

Ремонт всех типов перфораторов Диолд, нужно делать сразу после выявления нарушений в стабильности работы.

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

  1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

Шарикв пазу втулки

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

  1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

Переключатель в режиме удара

Подденьте переключатель отвёрткой

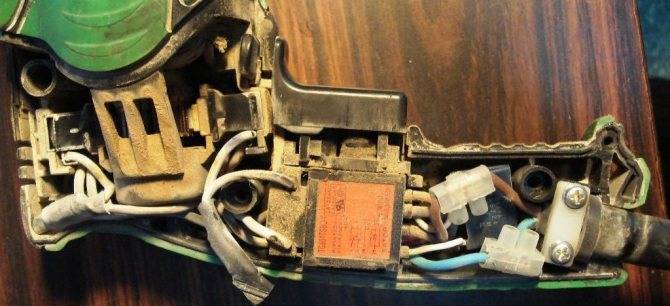

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

Растровая втулка и пьяный подшипник

Снятие косозубой шестестерни

Снятие прямозубой шестерни

Растровая втулка, снятая с гильзы

Гильза с бойком

Подготовка перфоратора к работе

Перед тем, как просверлить перфоратором, нужно подготовиться к работе, изучить руководство по эксплуатации и четко следовать требованиям, которые в ней описаны. При нарушении правил инструмент может сломаться и отремонтировать его удается не всегда. Нельзя допускать превышение положенной нагрузки. Долгая и беспрерывная работа приводит к перегреванию элементов редуктора и привода, которые выходят из строя. Смазывают детали только качественными составами. Запрещено выполнять работы, которые не предусмотрены инструкцией. Перед тем как перфоратором сверлить стену, его осматривают.

Проверяют целостность:

  • корпуса;
  • патрона;
  • электроизоляционного слоя кабеля подключения.

Надо удостовериться в отсутствии сколов и трещин на коронках, сверлах и бурах. Режущие края должны быть остро заточены.

Перед тем, как просверлить отверстие перфоратором, выполняют пробное включение и работу в холостом режиме. Проверяют работают ли кнопки, тумблеры, отвечающие за скорость и направление вращения патрона.

На незнакомом объекте следует удостовериться, что проводка имеет достаточное сечение для обеспечения энергией мощного инструмента. Иначе кабель перегреется, что приведет к расплавлению изоляции и короткому замыканию.

Как выручить быстрозажимной патрон


Быстрозажимные патроны часто используются в современных перфораторах Большинство моделей перфораторов и шуруповертов оснащаются специальными быстрозажимными патронами. Главная их особенность заключается в том, что в них вместо вращающейся муфты используется стопорное кольцо. Чтобы убрать застрявший бур из таких устройств, необходимо выполнить следующие действия:

Аккуратно удалить уплотнительное кольцо, расположенное сверху и потянуть патрон вниз

Поддеть оснастку при помощи пассатижей и осторожно извлечь ее.
Достать трубку, которая ведет к патрону. Это делается, чтобы добраться до бурового торца.
Рассверлить металлический наконечник

При этом необходимо использовать качественные сверла для работы с металлом. Они должны иметь алмазное или кобальтовое напыление.

После выполнения вышеперечисленных действий сверло должно без проблем выйти из патрона. Стоит отметить, что данный способ извлечения считается наиболее эффективным. С его помощью удастся достать бур, даже если его сильно расклепало во время работы.

Steck, Dreh, Sitzt – вставь, поверни, закреплено!

В 80-х годах компания Bosch в очередной раз доказала – все гениальное просто! Ее инженеры представили на всеобщий суд концептуально новый механизм крепления, сегодня известный всем под аббревиатурой SDS. Расшифровывается она совершенно просто – «steck, dreh, sitzt», что в переводе с немецкого на русский обозначает «вставь, поверни, закреплено». Не удивительно, что на сегодняшний день практически 90 % перфораторов оборудованы именно этим типом патрона. Его еще также называют быстрозажимным, поэтому многие пользователи путают его с изделиями, которые зажимают насадки с помощью вращения муфт – в SDS патрон нужно лишь придерживать!

О конструкции и принципе действия SDS-системы вам расскажут сами буры, вернее, конструктивное строение их хвостовиков. На них вы обнаружите четыре паза, два из которых – открытые с торца, а два – закрытые. Роль открытых – быть направляющими для вставки насадок, а закрытые выемки фиксируют инструмент, для чего в патроне предусмотрены специальные шарики. Вставив сверло по направляющим, его нужно слегка провернуть, чтобы шарики попали в закрытые пазы, на этом процесс закрепления насадки закончен.

Для более легкого вхождения сверла внутрь крепежа рекомендуется его немного смазать. Следует учесть, что при таком способе крепления у насадки возникает небольшое радиальное биение, которое проявляется на холостом ходу. Но на точность высверливания отверстия это не влияет. Однако такое свободное хождение насадки внутри крепежа отделяет патрон от ударного воздействия, которому подвержены сами буры или сверла.
